Mesurer et axes de référence

Mesurer

Lorsque vous avez juste besoin d'un nombre, et non d'une entité de cote :

1. Cliquez sur Mesurer dans Début > Utilitaires (ou tapez measure, ou le code AutoCAD di).
2. Cliquez sur des points le long de ce que vous voulez mesurer.

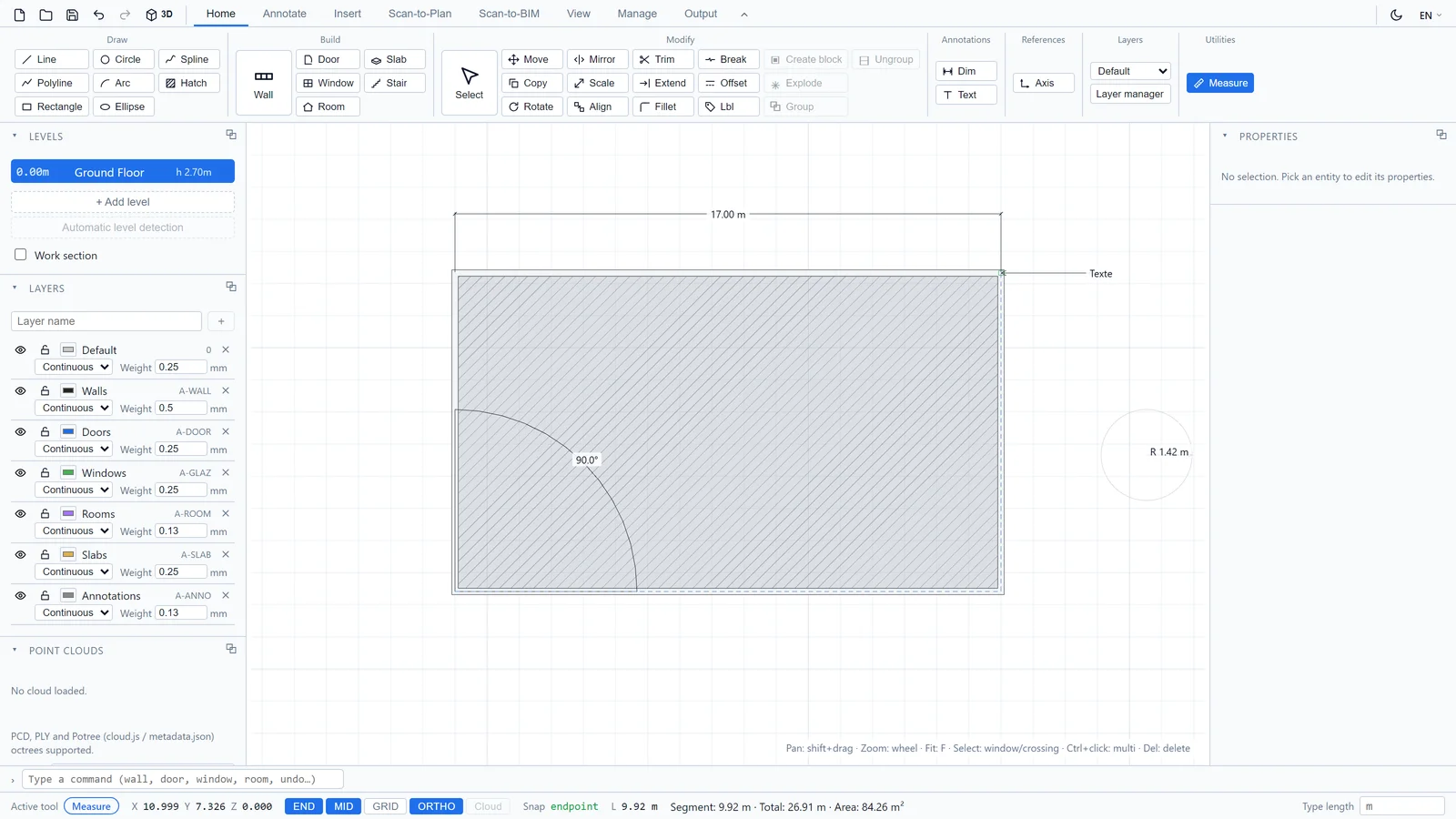

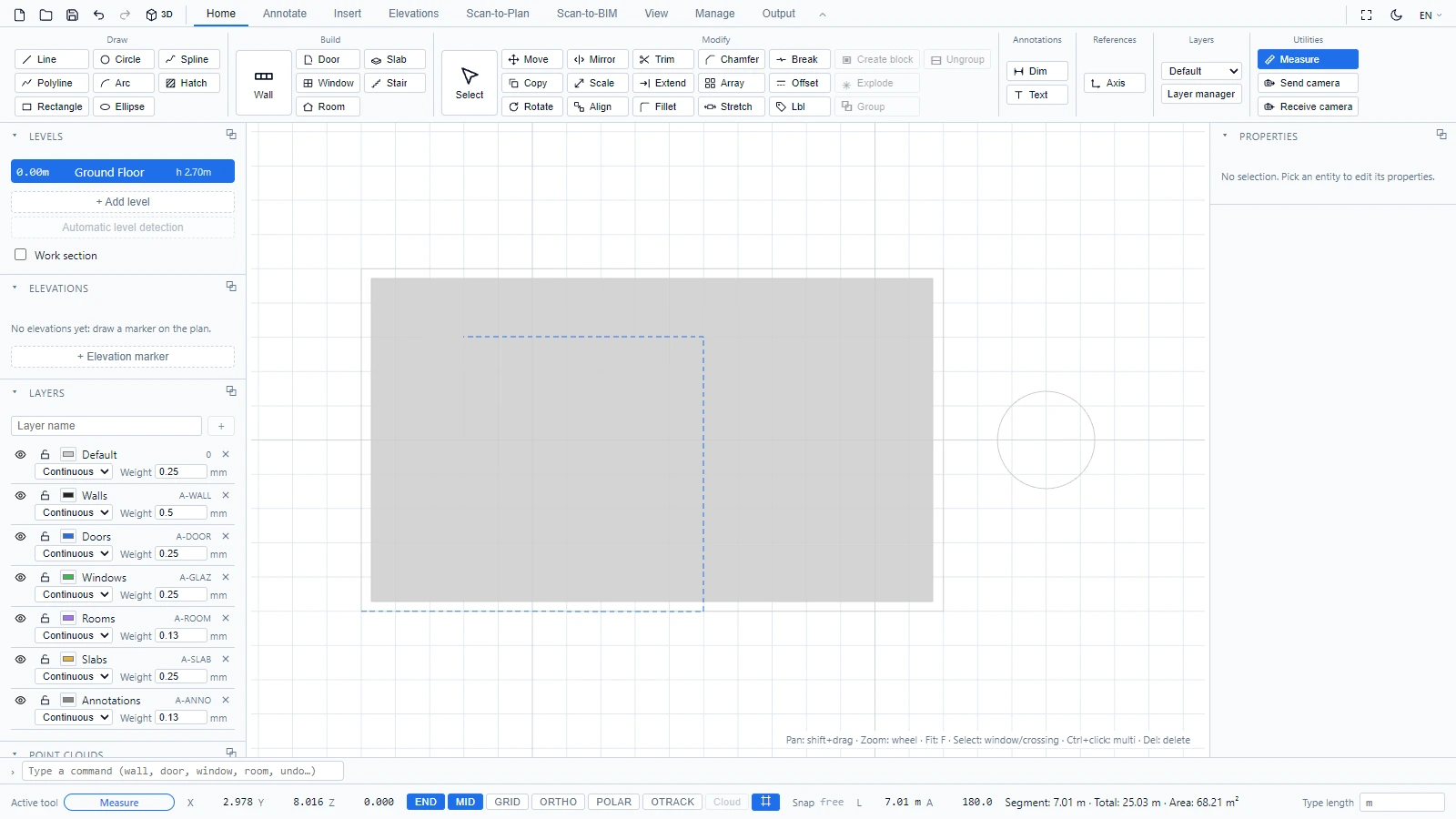

La barre d'état affiche un relevé en continu : la longueur du segment courant, le total, et la surface délimitée dès que vous avez trois points ou plus. Le clic droit ou la touche Échap réinitialise la mesure. Rien n'est ajouté au dessin.

Axes de référence

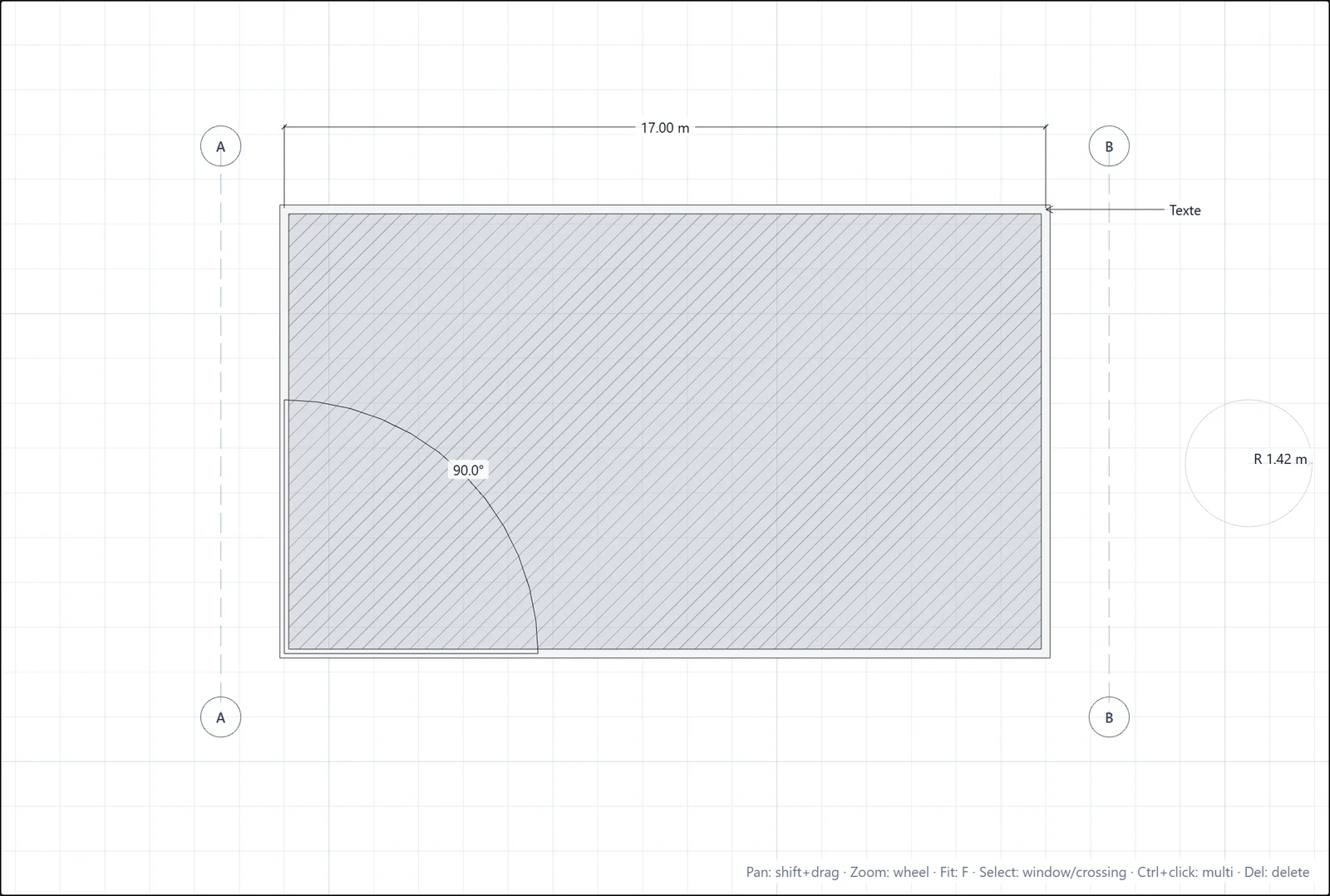

Les axes sont les lignes de référence lettrées des plans de construction. Dans Début > Références :

1. Cliquez sur Axe.
2. Cliquez sur les deux extrémités de l'axe.

Chaque axe reçoit automatiquement sa lettre (Axe A, Axe B...) et l'affiche dans une bulle à chaque extrémité.
