Texte et lignes de repère

Texte​

  1. Dans Annoter (ou Début > Annotations), cliquez sur Texte (raccourci T).
  2. Cliquez à l'endroit où la note doit se placer.
  3. Saisissez le contenu dans l'invite. Utilisez \n dans le texte pour forcer un saut de ligne, ce qui transforme la note en texte multiligne.

Sélectionnez un texte pour en modifier ultérieurement le contenu et la position dans le panneau Propriétés.

Lignes de repère​

Une ligne de repère est une flèche qui pointe vers un élément, avec une note à l'autre extrémité.

  1. Cliquez sur Ligne de repère dans l'onglet Annoter.
  2. Cliquez sur le point à indiquer (la pointe de la flèche).
  3. Cliquez à l'endroit où le texte doit se placer.

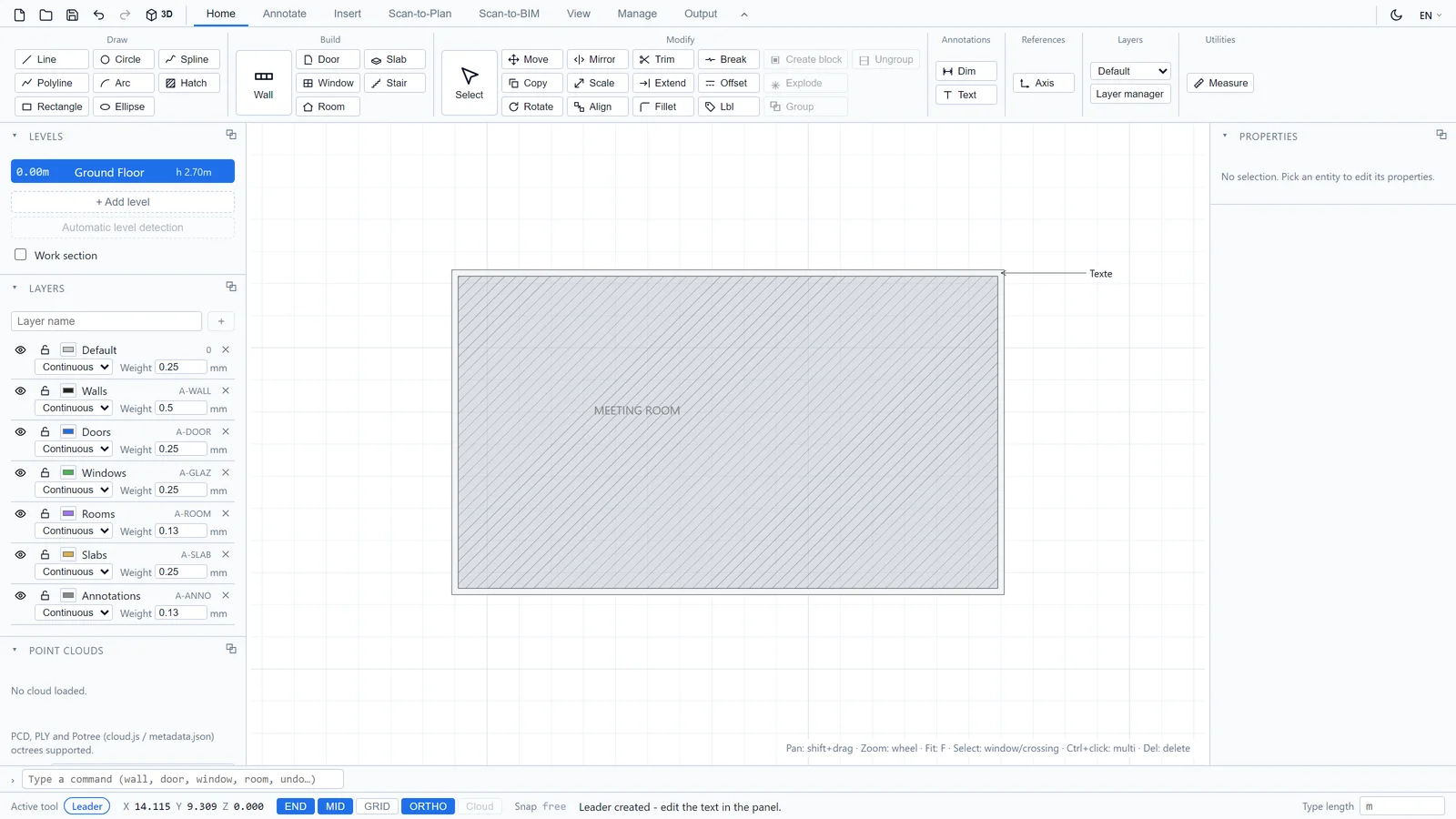

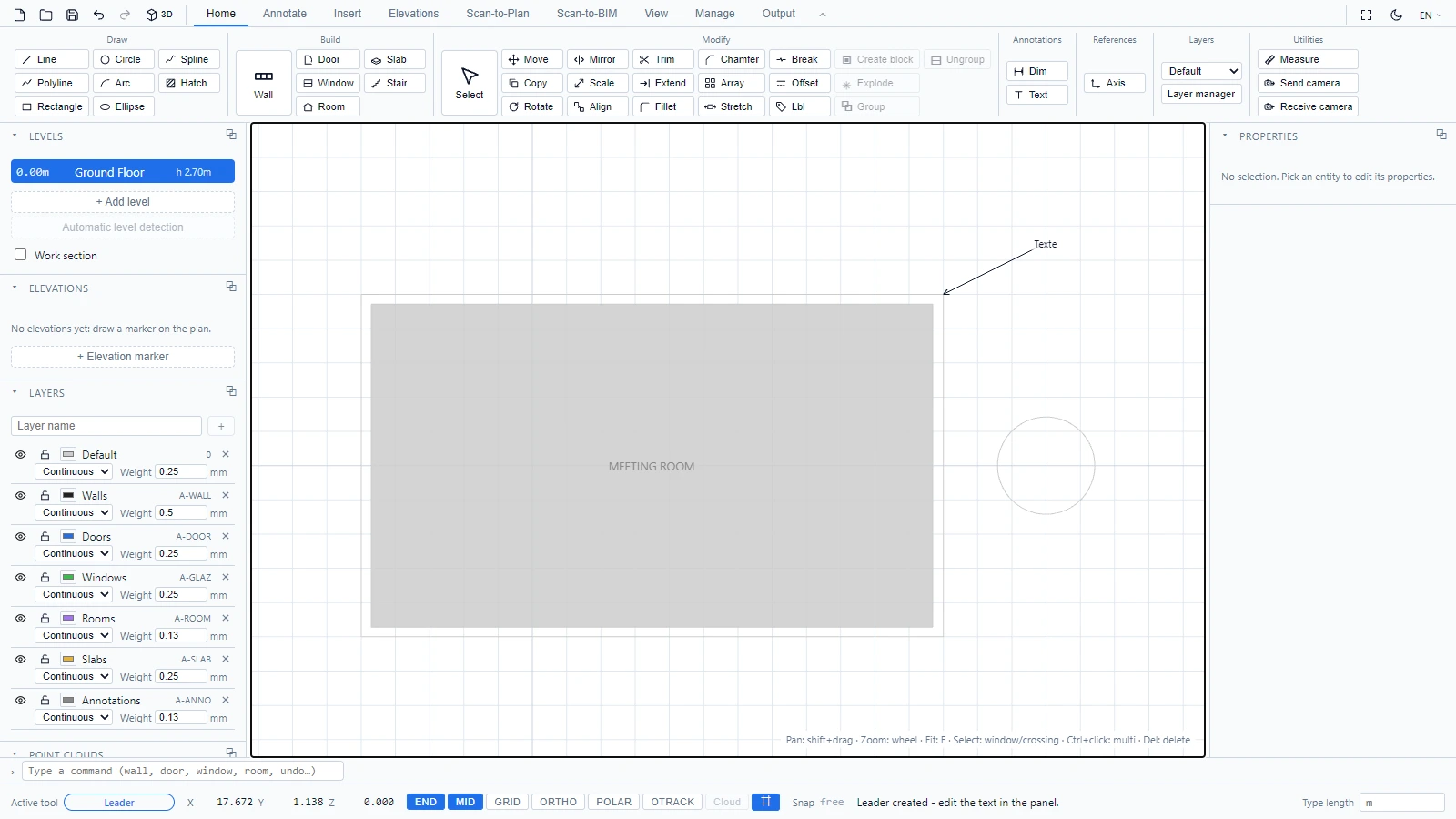

Une note de texte et une ligne de repère sur le plan

La ligne de repère est créée avec une note vide : la barre d'état vous rappelle de saisir le contenu dans le panneau Propriétés pendant qu'elle est sélectionnée.

Étiquettes de pièce​

Les étiquettes de nom et de surface des pièces ne sont pas des entités de texte, elles appartiennent à la pièce. Pour en repositionner une, utilisez l'outil Étiq décrit dans Pièces et dalles.
