Cotes

Tous les outils de cotation se trouvent dans l'onglet Annoter (les plus utilisés sont aussi repris dans Début > Annotations).

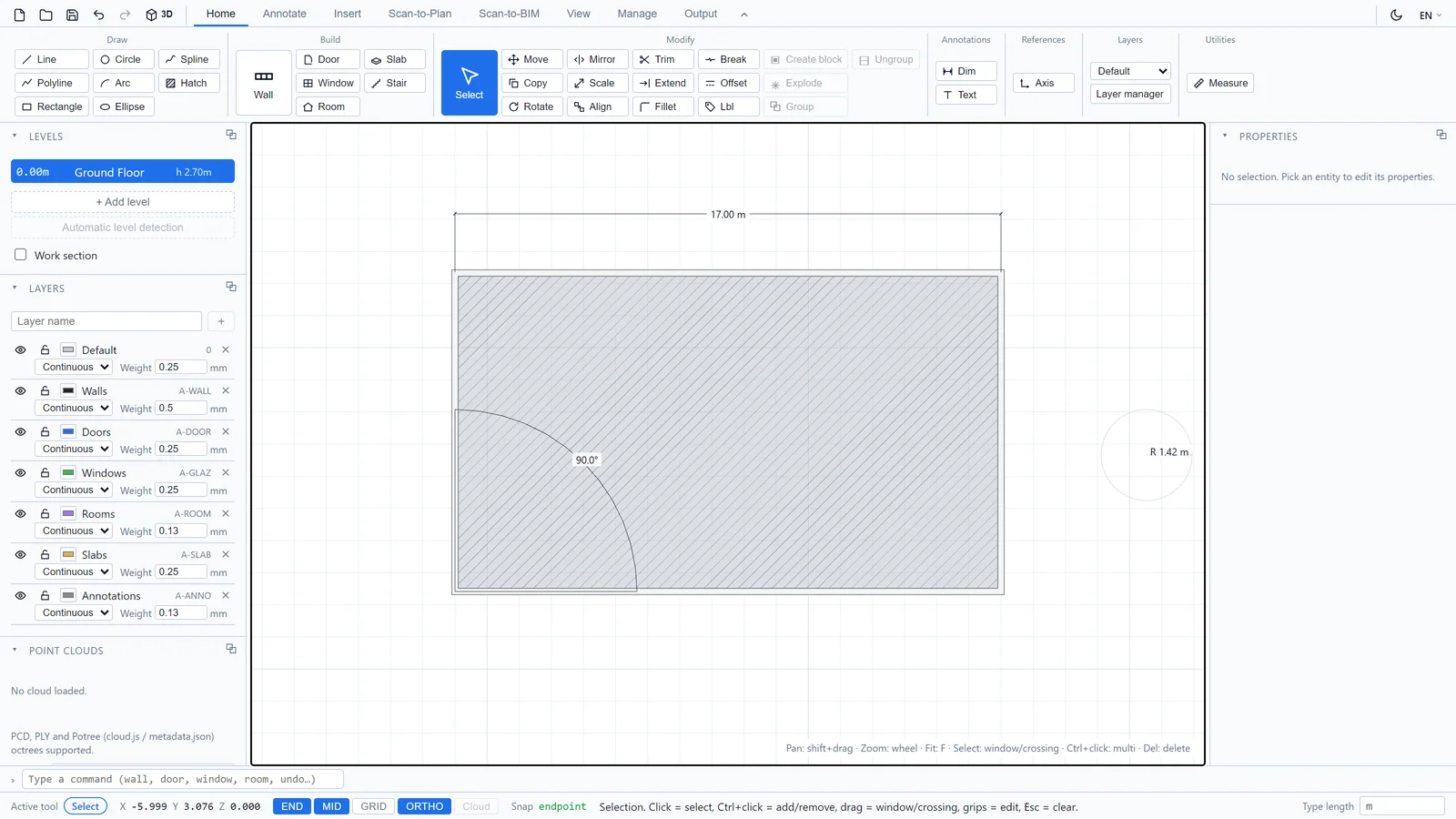

Cotes linéaires

1. Cliquez sur Cote (raccourci H), ou tapez dim.
2. Cliquez sur le premier point, puis sur le second. L'accrochage aux points END et MID vous donne des cotes de murs exactes.

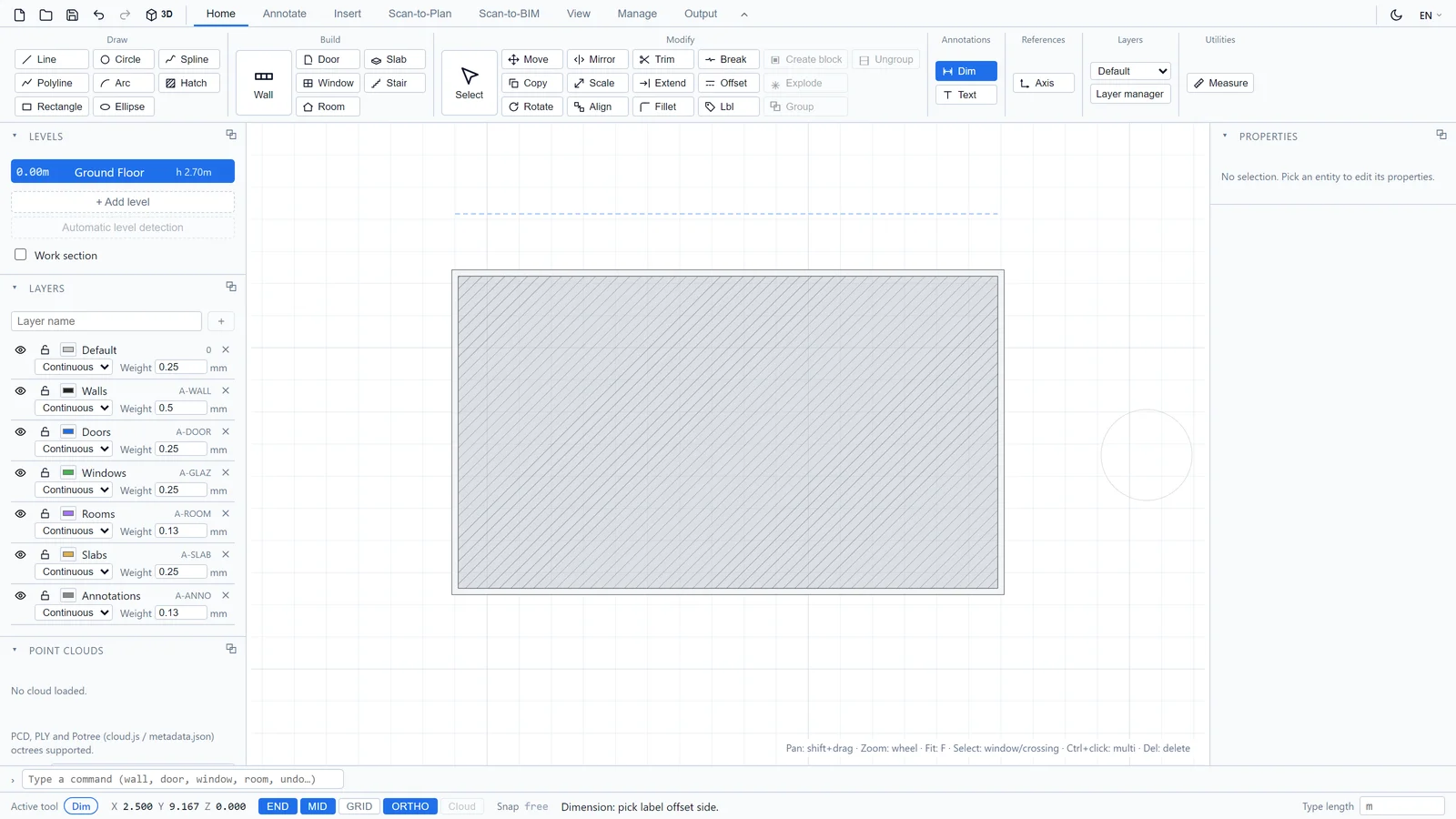

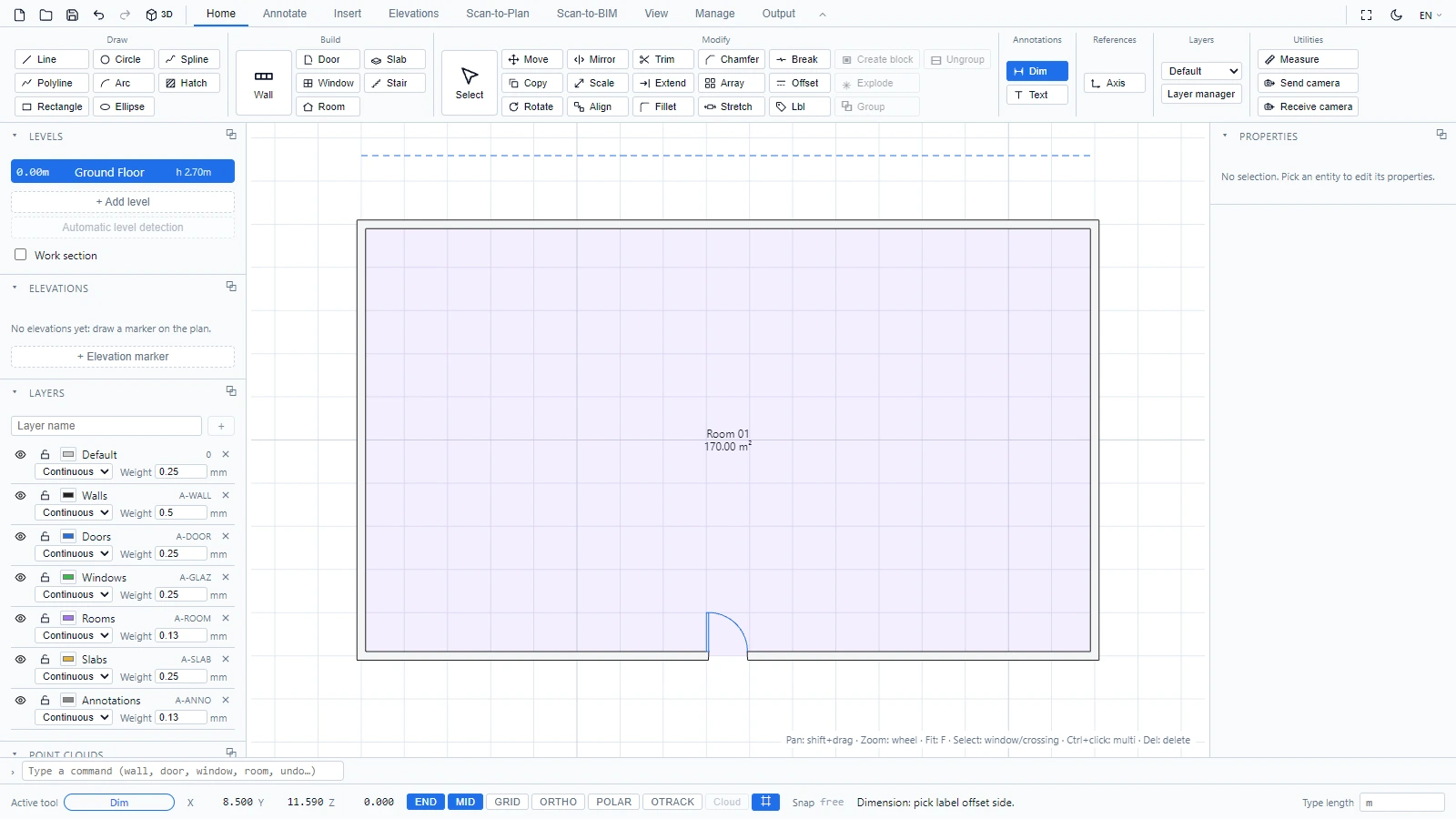

3. Déplacez le curseur pour choisir le côté de la ligne de cote, puis cliquez pour la placer.

L'outil s'enchaîne : après chaque cote, il attend le premier point de la suivante. La touche Échap l'arrête.

• Continue place la cote suivante à partir de la fin de la précédente, pour une série de cotes alignées.
• Ligne de base empile les cotes qui partagent le même premier point.

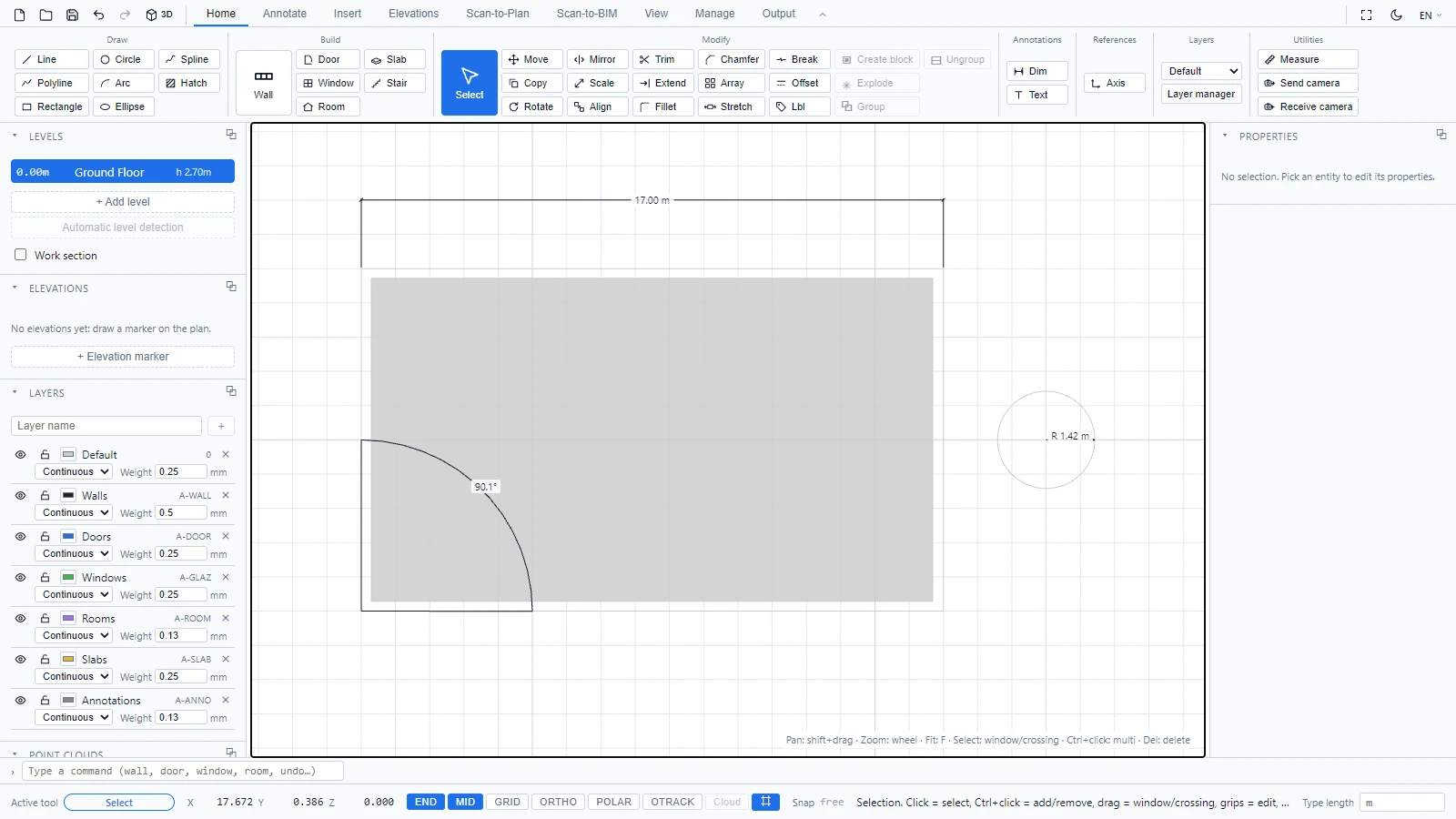

Rayon, Diamètre, Angulaire

• Rayon et Diamètre : un clic sur un cercle.
• Angulaire : cliquez sur le sommet de l'angle, puis un point sur chaque côté.

Les cotes sont de véritables entités : sélectionnez-en une pour la déplacer ou la supprimer, comme n'importe quel autre objet. Elles résident sur le calque Annotations (A-ANNO), ce qui vous permet d'activer et de désactiver tout le jeu d'annotations en un clic (voir Calques).
