Groupes et blocs
Lorsqu'un ensemble d'objets forme un tout (un bureau avec sa chaise, un élément de cuisine, un détail répété), cessez de manipuler les parties une par une. ATIS.cad vous offre deux niveaux de regroupement, tous deux dans Début > Modification.

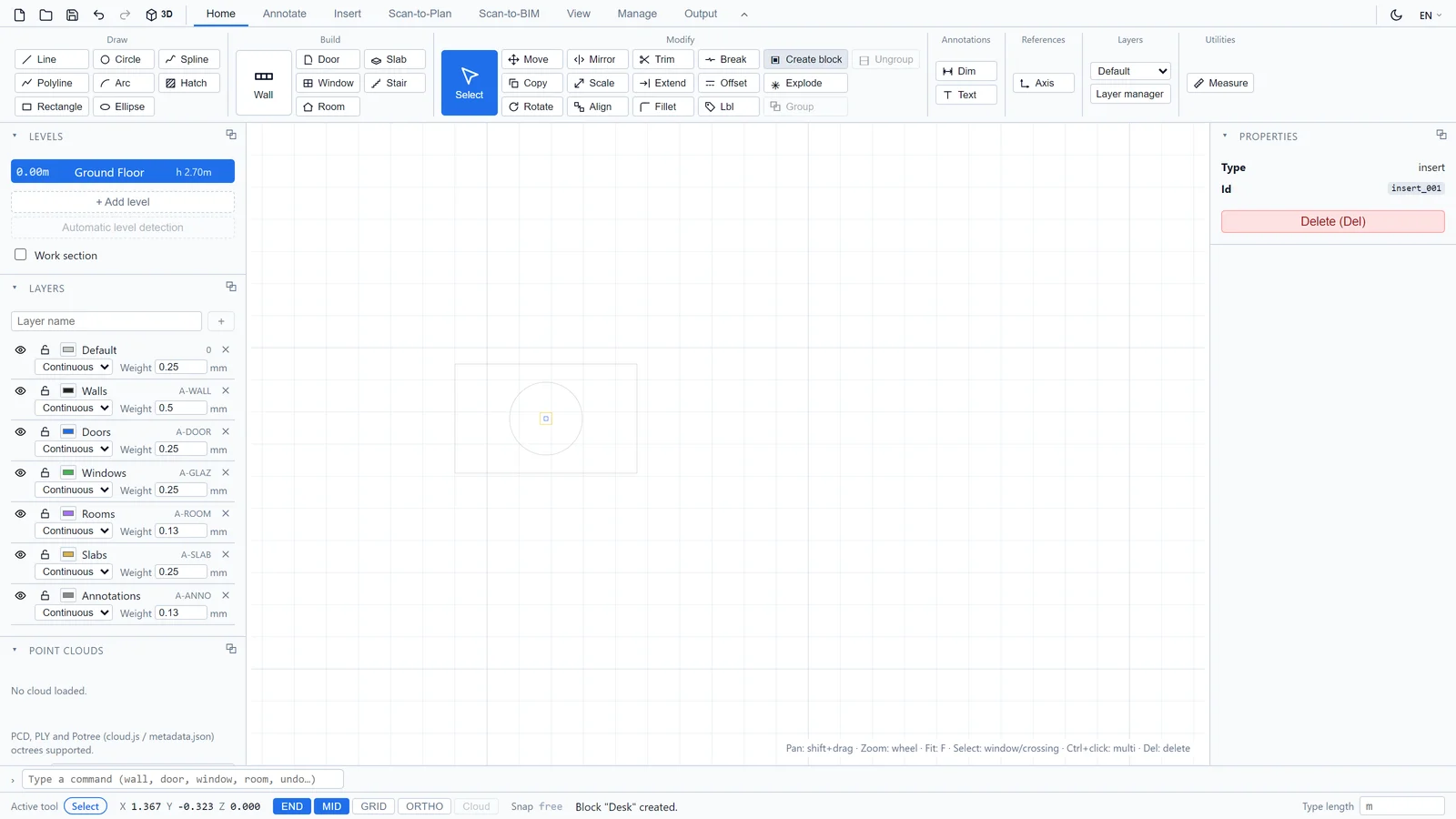

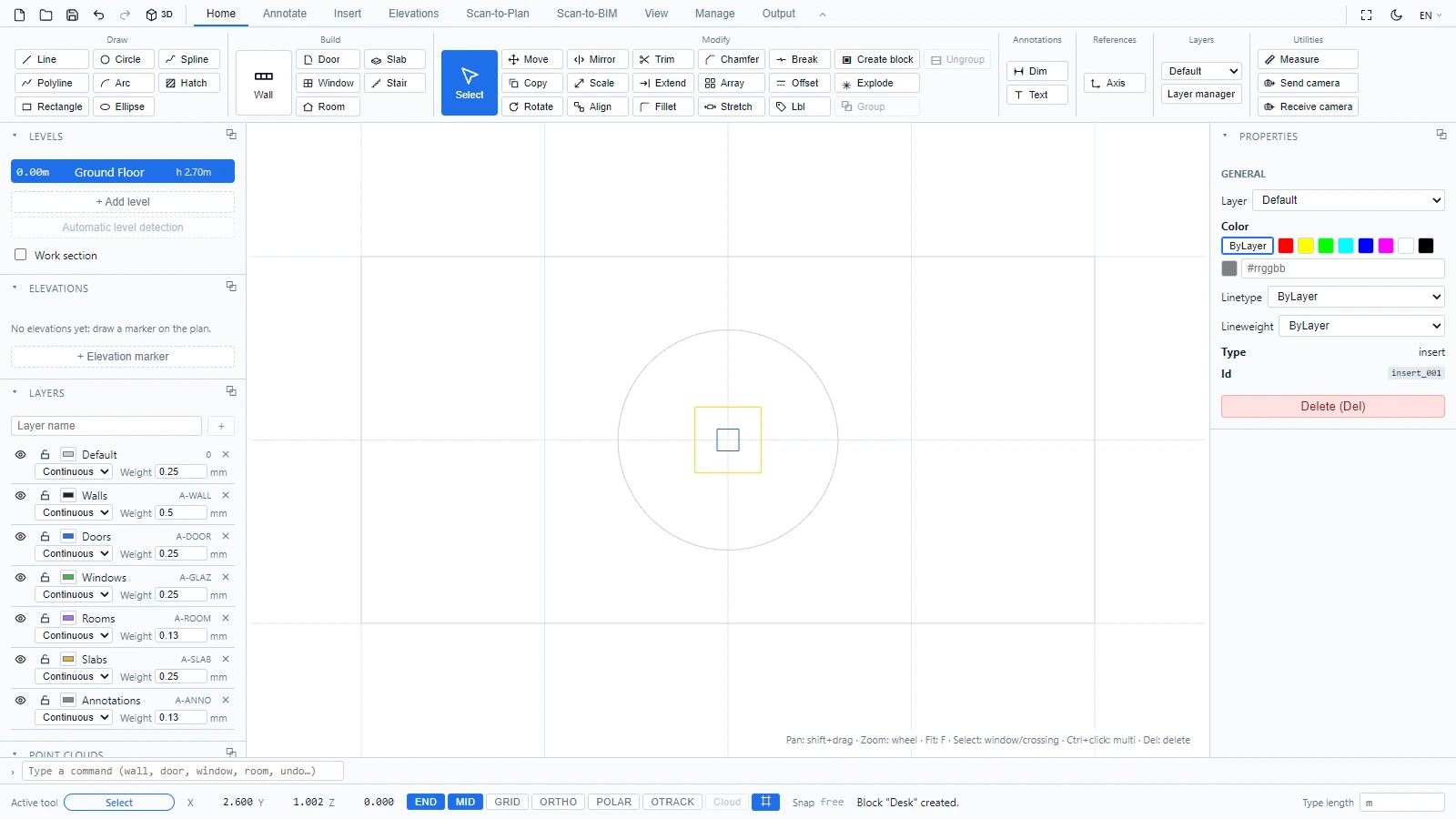

Créer un bloc
- Sélectionnez les objets (la sélection par fenêtre est la plus rapide, voir Sélectionner et modifier des objets).
- Cliquez sur Créer un bloc et donnez-lui un nom.

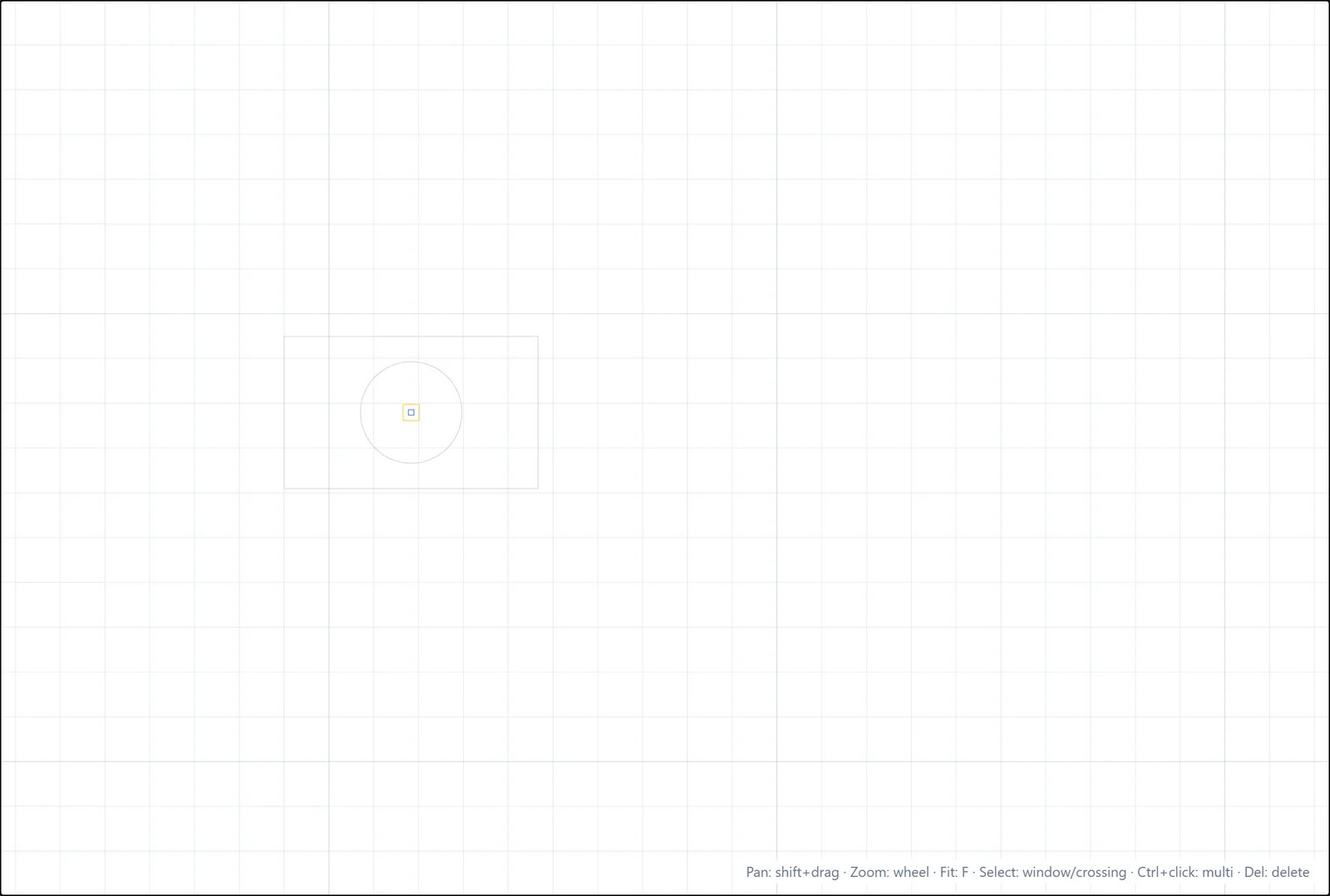

La sélection devient une seule occurrence de bloc. Elle se sélectionne, se déplace et se copie comme une unité, ce qui est exactement ce que vous voulez pour le mobilier et les symboles répétés :
Décomposer un bloc

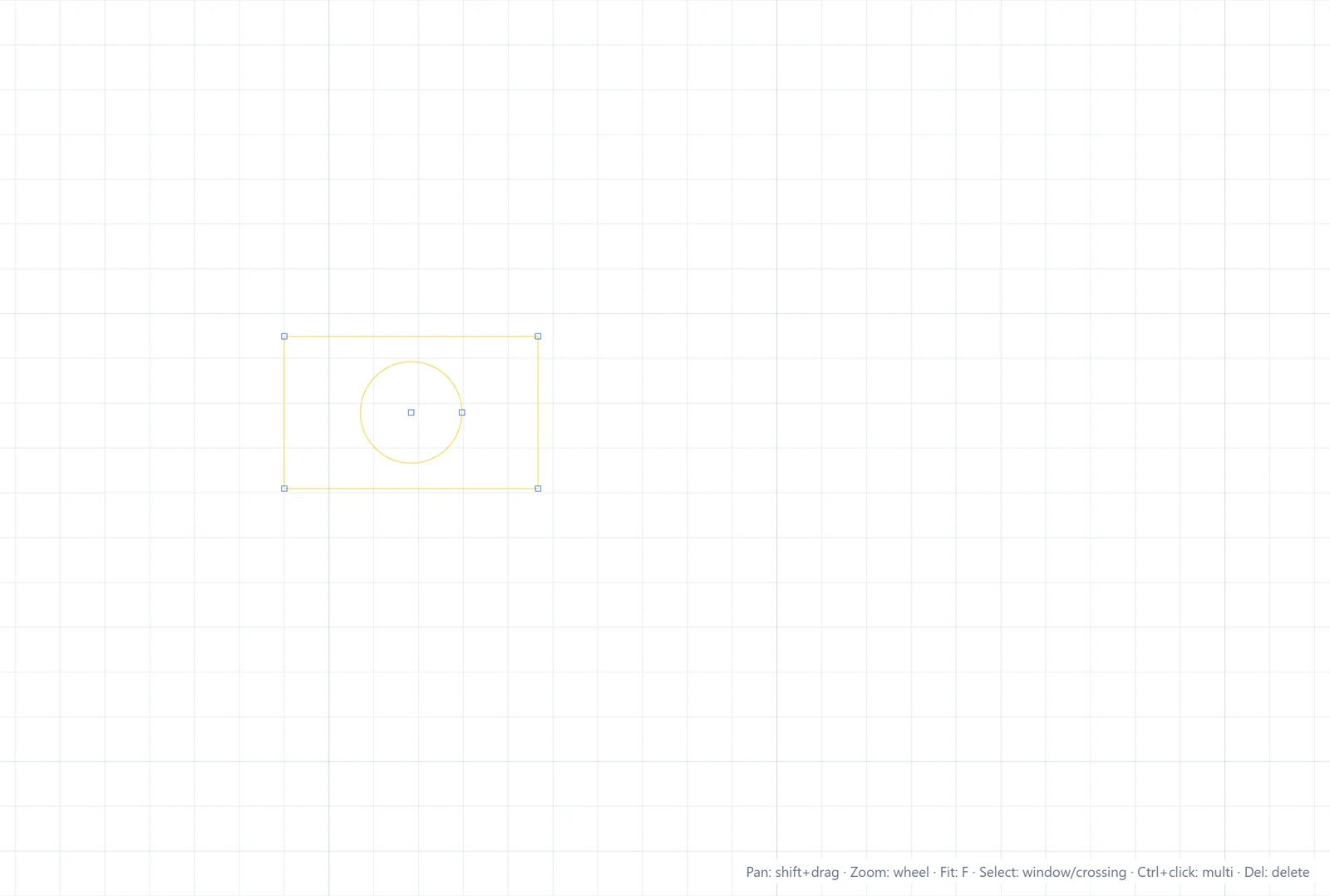

Pour modifier l'intérieur d'une occurrence de bloc, sélectionnez-la et cliquez sur Décomposer dans Début > Modification. L'occurrence est remplacée par ses entités composantes, et la barre d'état les compte, par exemple "Décomposé : 2 entités créées".
La décomposition a aussi son importance pour les fichiers DWG importés : certains objets AutoCAD arrivent sous forme d'occurrences de bloc intouchables, et Décomposer est le moyen de les ouvrir.
Groupes
Un groupe est une association plus légère : cliquez sur Grouper pour lier les objets sélectionnés sous un nom, et sur Dissocier pour dissoudre l'association. Contrairement à un bloc, un groupe ne crée pas de définition réutilisable, il se contente de garder les objets solidaires.
