Ajuster, Prolonger, Décaler, Raccord et Coupure

Ces cinq outils de Début > Modification effectuent le travail de jonction. Ils opèrent sur les murs et les lignes, et la barre d'état commente chaque étape.

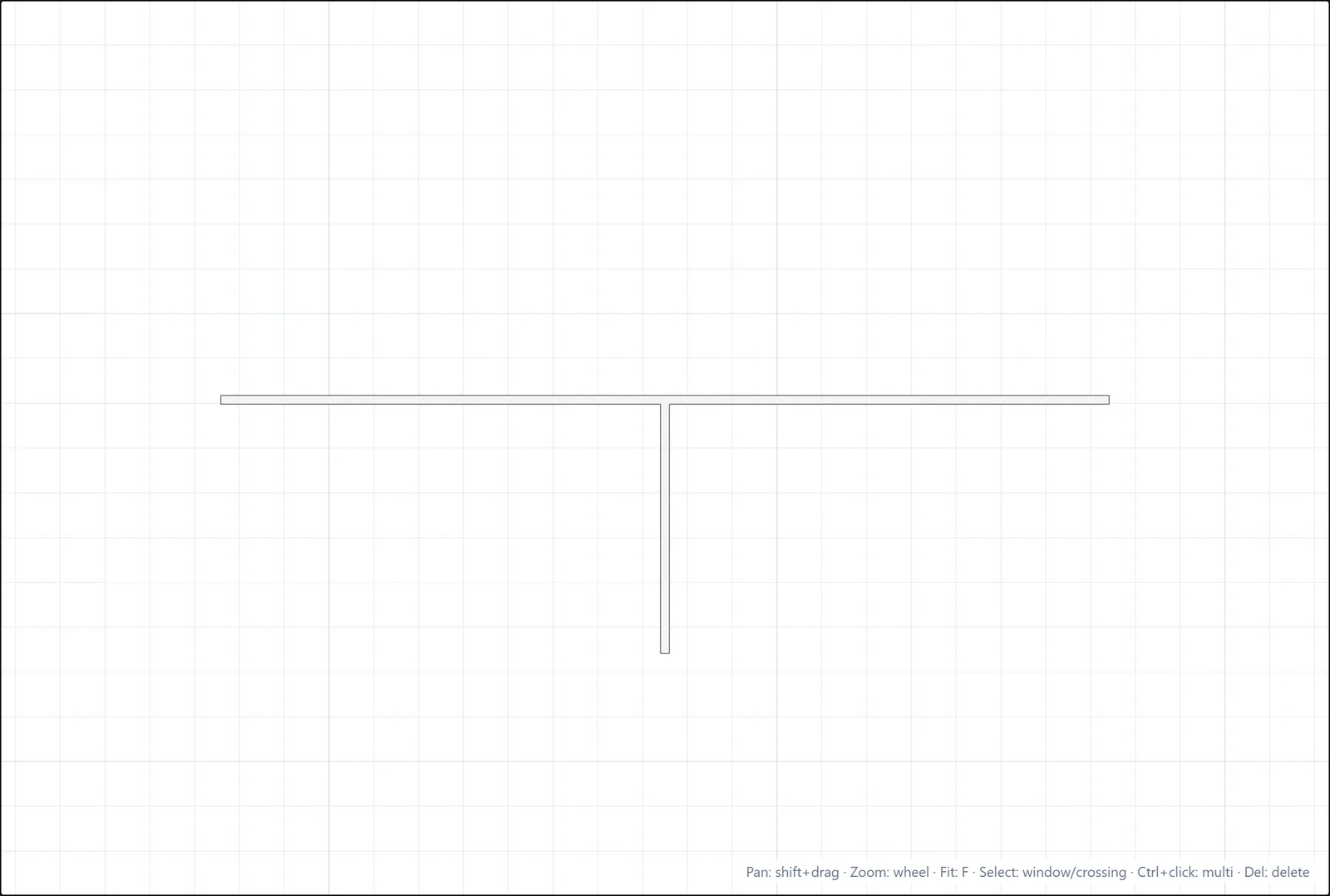

Ajuster

Coupez la partie d'un mur qui dépasse au-delà d'un autre.

1. Cliquez sur Ajuster (raccourci X).
2. Cliquez sur le mur de coupe.
3. Cliquez sur le côté du mur traversant que vous souhaitez supprimer.

Prolonger

L'inverse d'Ajuster : cliquez sur un mur ou une ligne près de l'extrémité à prolonger, et il s'étire jusqu'à la limite suivante devant lui. S'il n'y a rien devant cette extrémité, la barre d'état le signale.

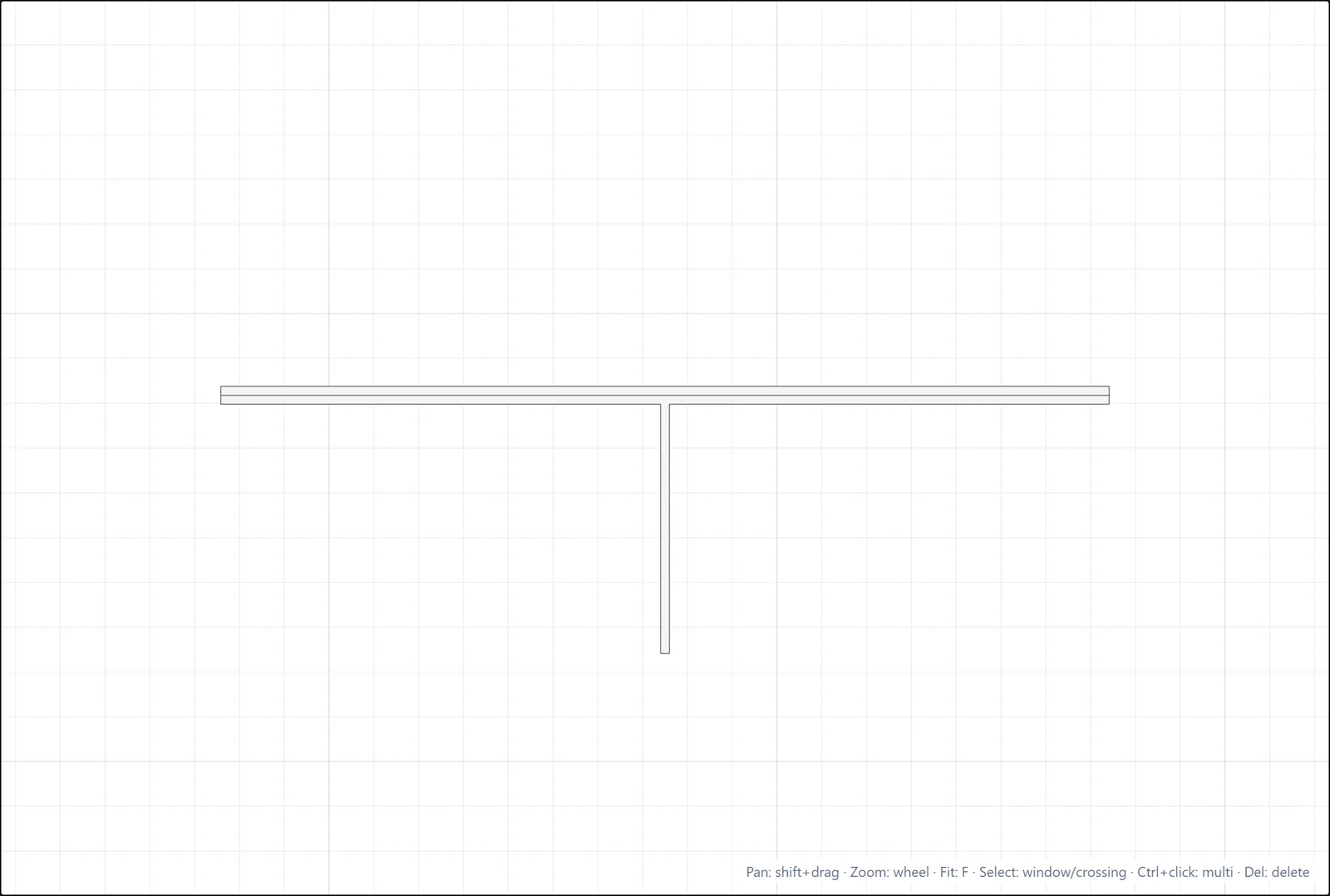

Décaler

Créez une copie parallèle à une distance fixe, le moyen le plus rapide de construire des couloirs et des doubles cloisons.

1. Cliquez sur Décaler (raccourci O).
2. Saisissez une distance et appuyez sur Entrée, ou conservez la distance actuelle.
3. Cliquez sur le mur, puis cliquez sur le côté où la copie doit se placer.

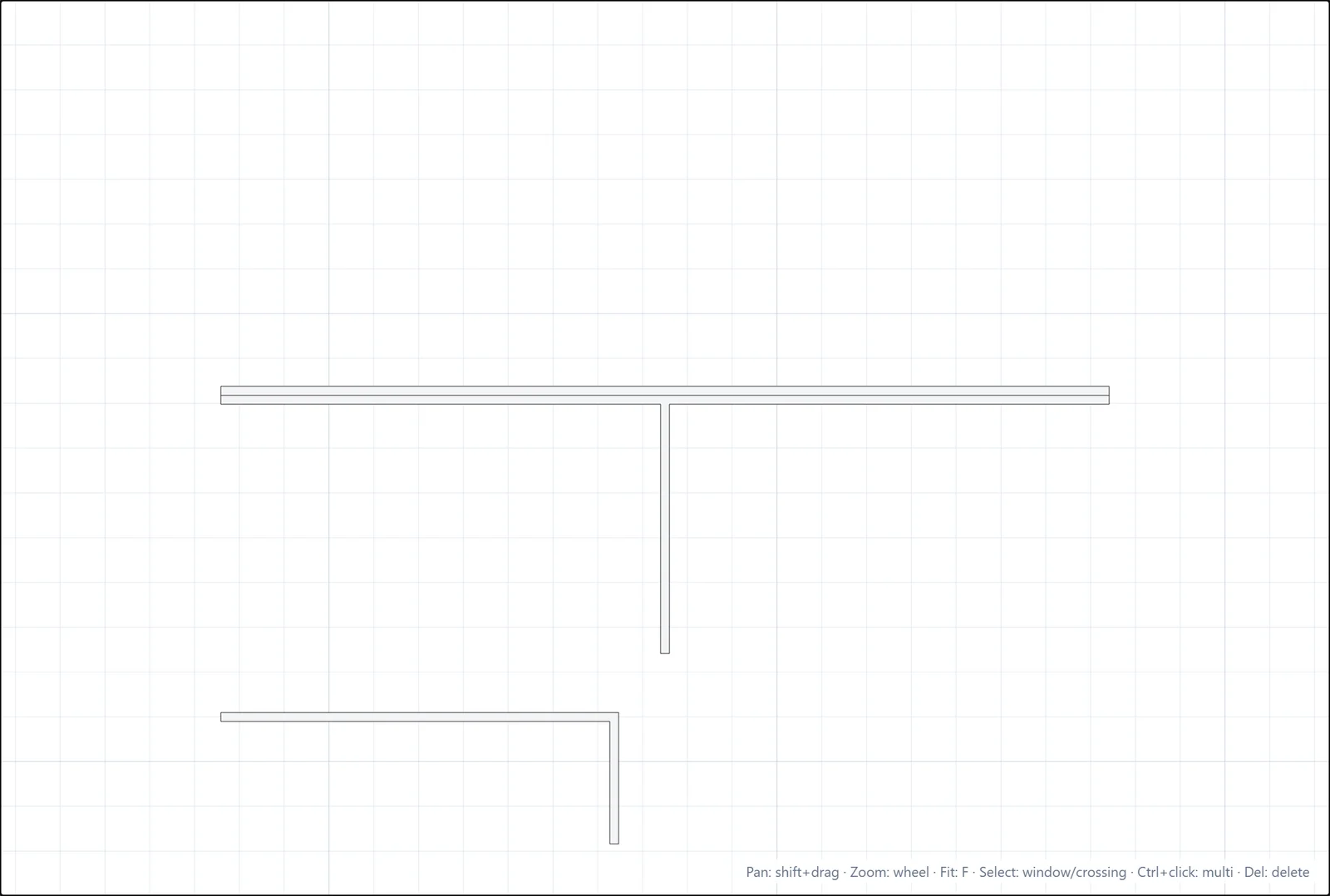

Raccord

Joignez deux murs (ou deux lignes) en un coin net, même s'ils ne se touchent pas encore.

1. Cliquez sur Raccord.
2. Cliquez sur le premier objet, du côté à conserver.
3. Cliquez sur le second objet du même type, du côté à conserver.

Les deux sont prolongés ou raccourcis pour se rejoindre, et la barre d'état confirme "Raccord effectué". Les deux objets doivent être du même type et sur le même niveau ; des objets parallèles ne peuvent pas former de coin.

Coupure

Scindez une ligne en deux : cliquez sur Coupure, puis cliquez sur la ligne au point de coupure. Chaque moitié devient une entité à part entière.
