Pièces et dalles
Pièces
Une pièce porte un nom, un numéro et une surface calculée. Il y a deux façons d'en obtenir une :
- Automatiquement : lorsque vos murs ferment un contour, la pièce est détectée sur-le-champ (voir Dessiner des murs).
- Manuellement : dans Début > Construire, cliquez sur Pièce (raccourci R), puis cliquez à l'intérieur d'un contour de murs fermé. Si rien ne se passe, la barre d'état vous indique "Aucun contour fermé à cet endroit" : vérifiez que vos murs se touchent réellement.

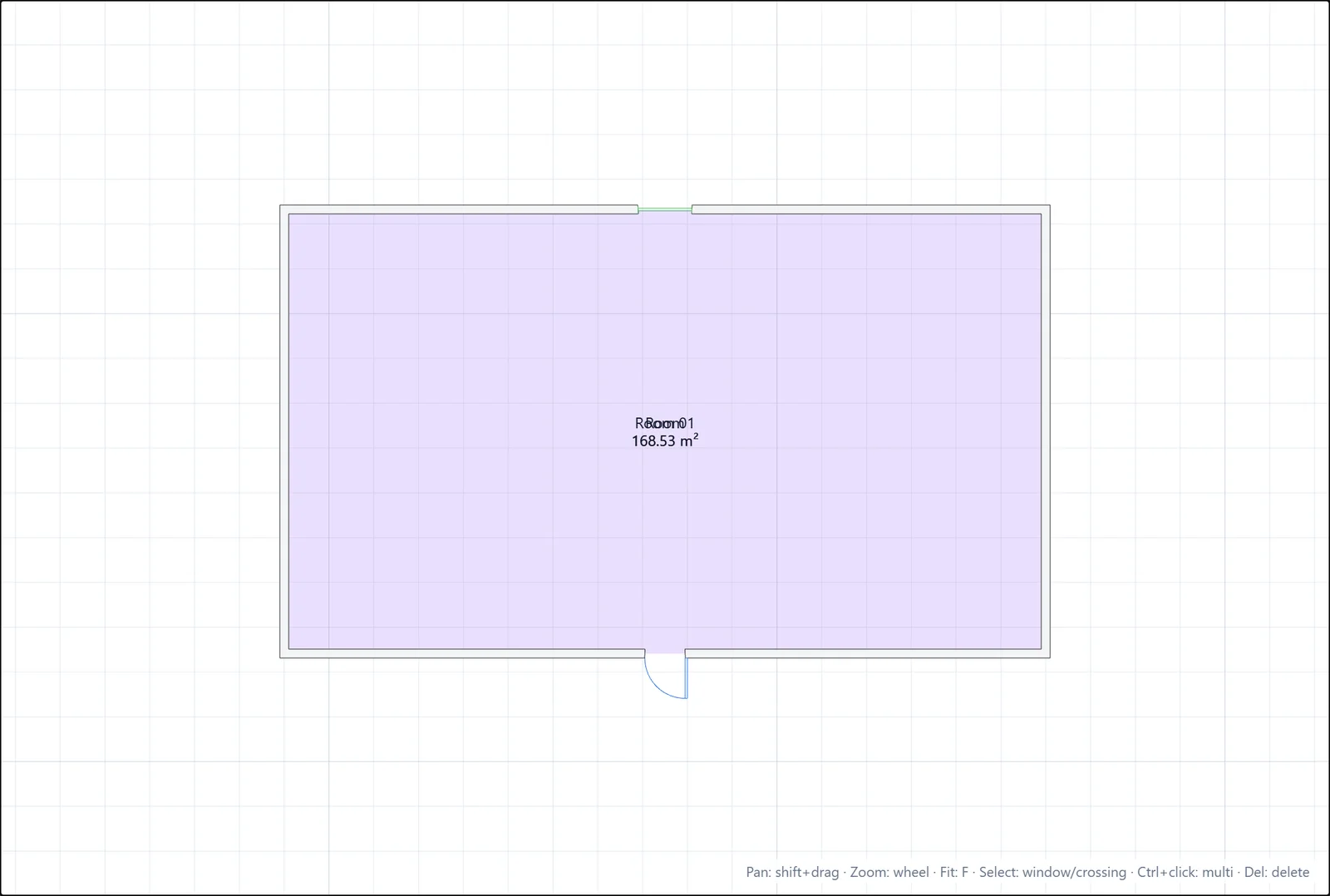

Sélectionnez la pièce pour la renommer ou la renuméroter dans le panneau Propriétés. La surface se met à jour d'elle-même lorsque vous déplacez les murs qui l'entourent.
L'étiquette de la pièce peut se placer n'importe où : cliquez sur Étiq dans Début > Modification, cliquez sur la pièce, puis cliquez sur la nouvelle position de l'étiquette.
Dalles
Les dalles sont les planchers de votre maquette. Elles apparaissent sous forme de contours en 2D et de plaques pleines en 3D.
- Dans Début > Construire, cliquez sur Dalle (ou tapez

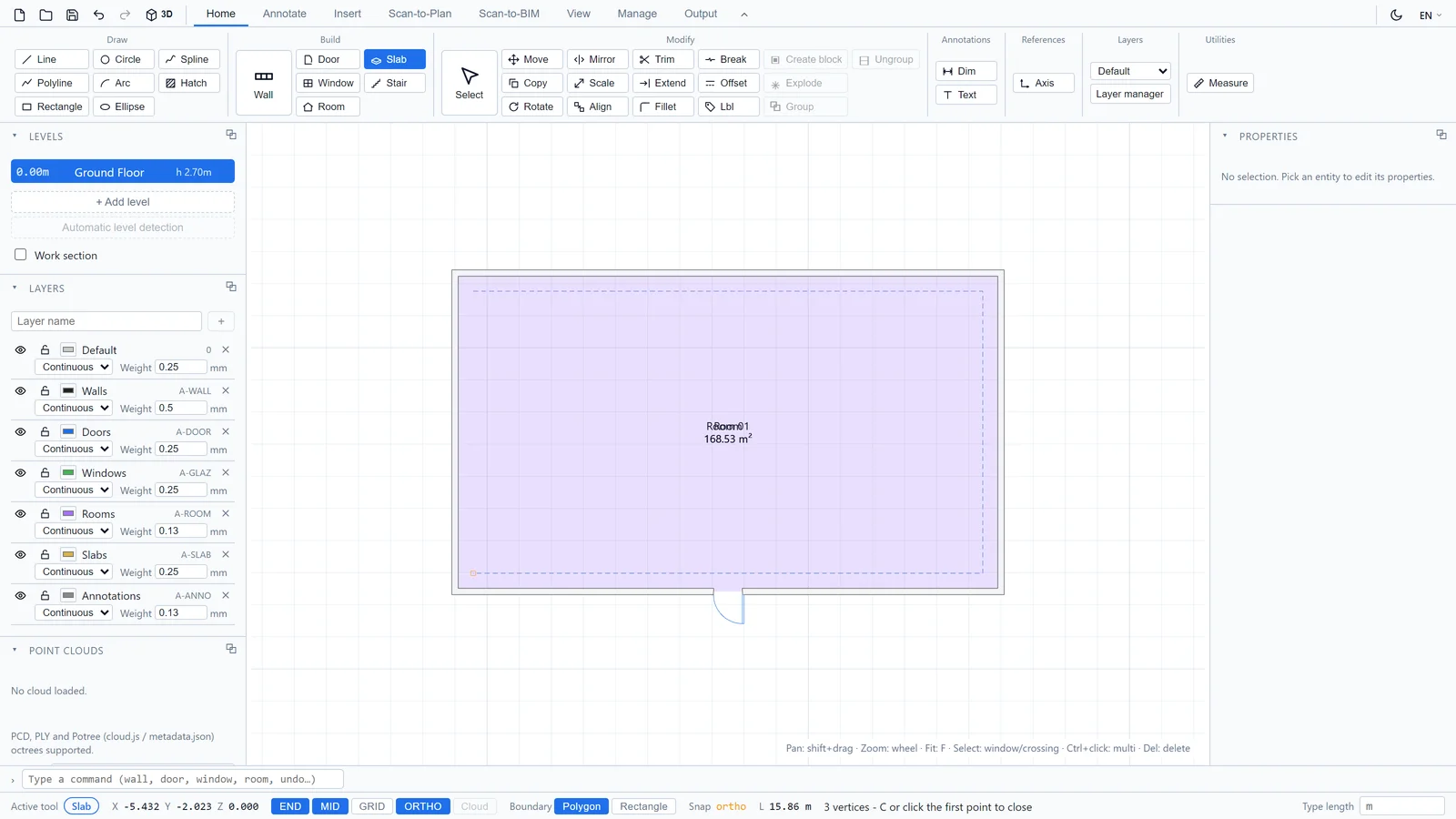

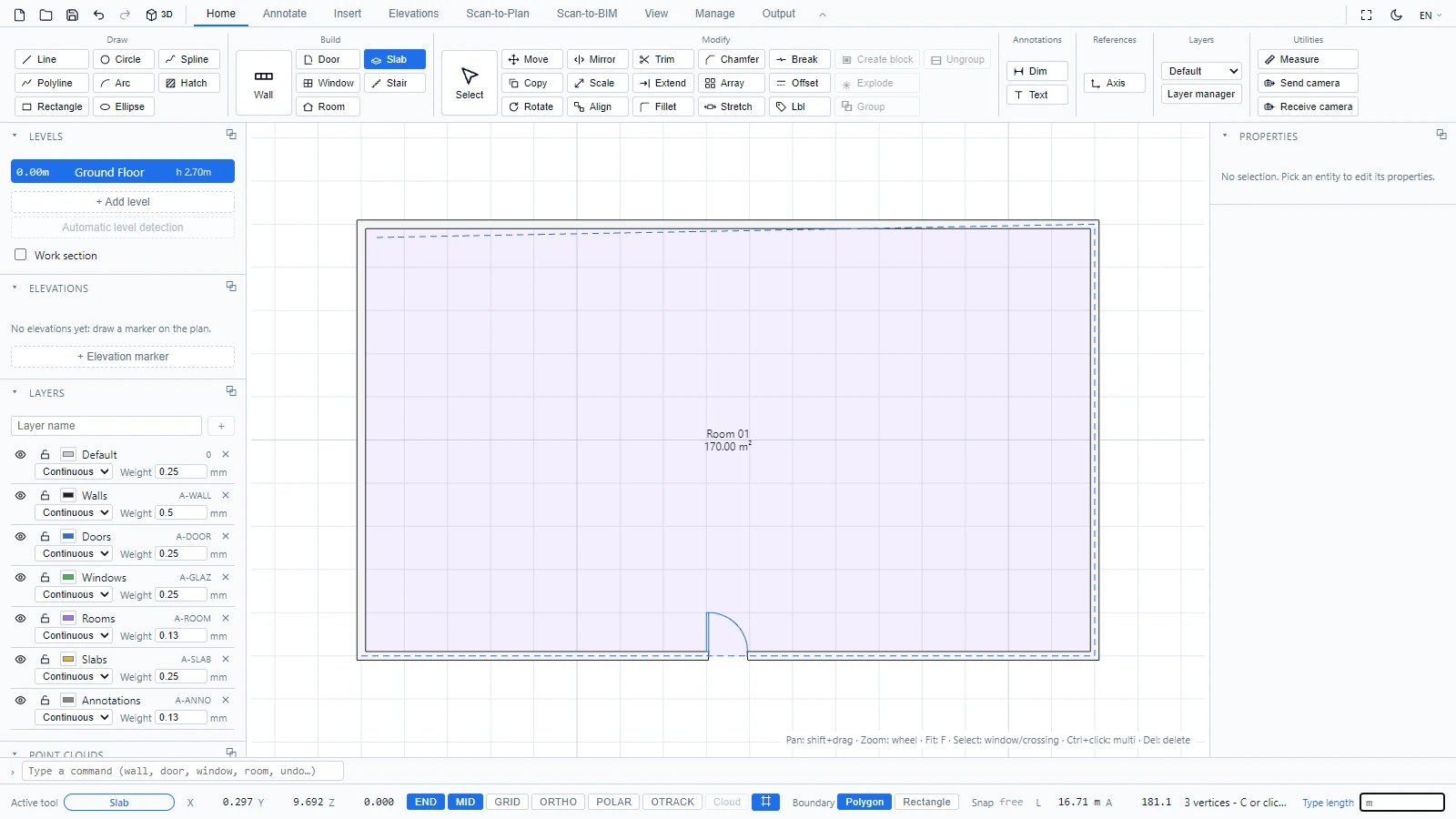

slab). - Cliquez les sommets du contour un par un.

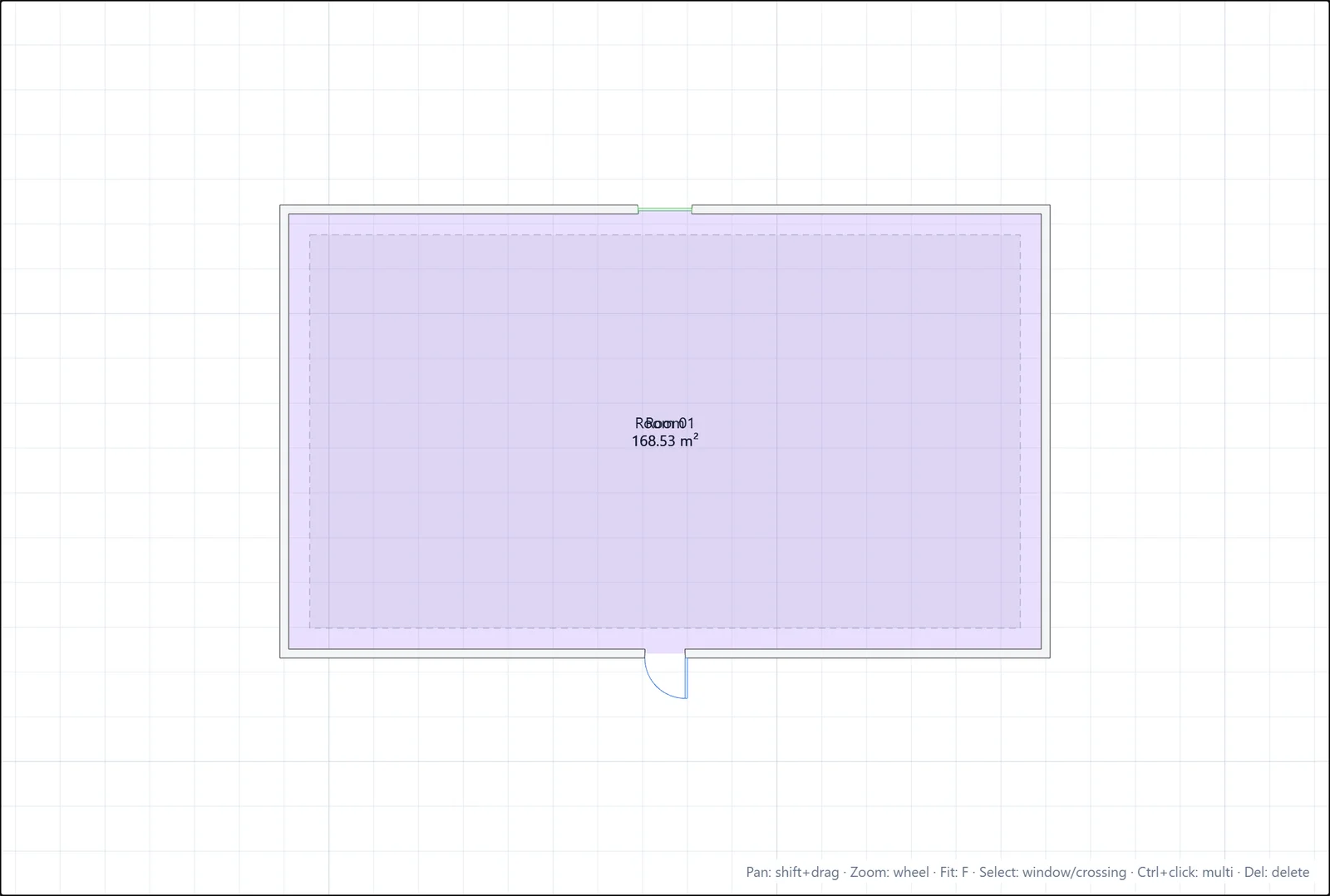

- Cliquez de nouveau sur le premier point pour fermer le contour. La dalle nécessite au moins 3 sommets.
Sélectionnez une dalle pour vérifier son niveau dans le panneau Propriétés.
