Dessiner des murs

Démarrer une chaîne de murs​

  1. Dans Début > Construire, cliquez sur Mur (ou tapez wall dans la ligne de commande, ou appuyez sur W).
  2. Cliquez sur le point de départ dans la zone de dessin.
  3. Cliquez sur le point d'arrivée. Le mur est créé et un nouveau démarre à partir de là, ce qui vous permet d'enchaîner les segments sans re-cliquer sur l'outil.
  4. Appuyez sur Échap pour terminer.

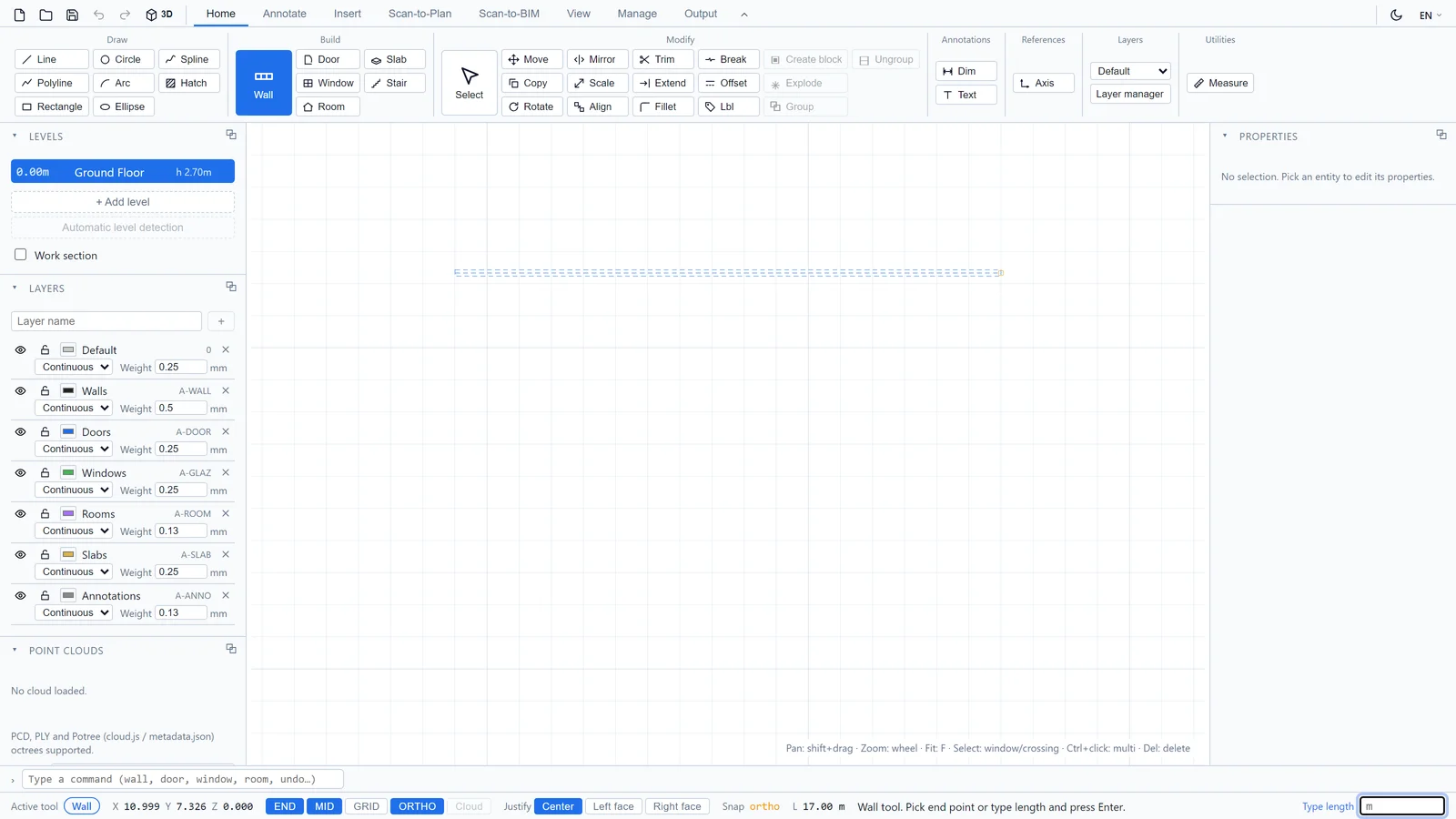

Tracé d'un mur, l'aperçu suit le curseur

Pendant que vous dessinez, la barre d'état est votre copilote :

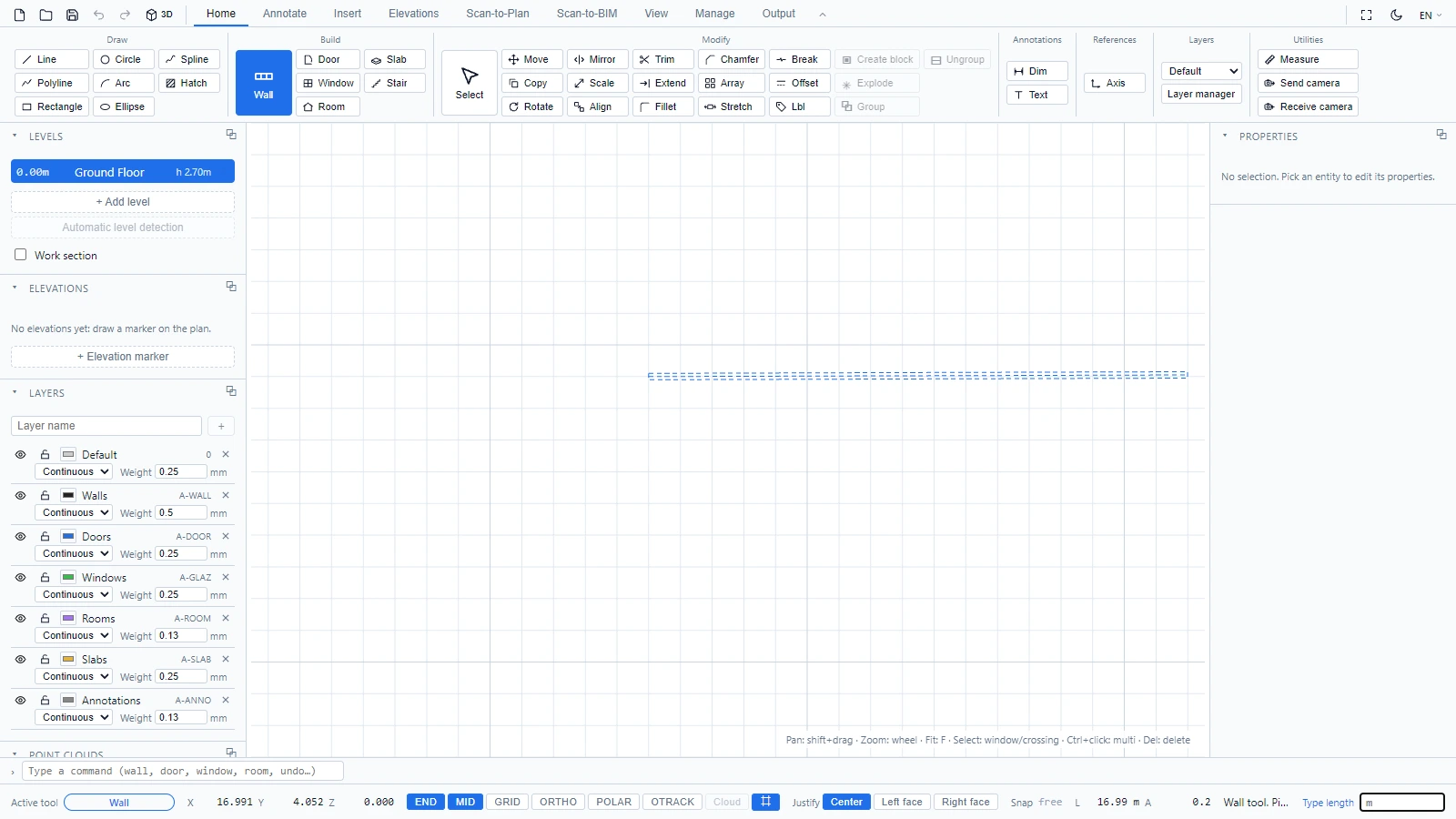

La barre d'état lorsque l'outil Mur est actif

  • L affiche la longueur en temps réel du segment que vous êtes sur le point de placer.
  • Au lieu de cliquer sur le point d'arrivée, saisissez une longueur exacte et appuyez sur Entrée. Le mur est tracé à cette longueur dans la direction du curseur.
  • ORTHO maintient vos murs horizontaux ou verticaux. END et MID accrochent le curseur aux extrémités et aux milieux de la géométrie existante.
  • Justification choisit quelle ligne du mur suit vos clics : Centré, Face gauche ou Face droite. Utilisez-la pour dessiner le long d'une face existante, par exemple lorsque vous décalquez un plan de géomètre.

Fermez la boucle, obtenez une pièce​

Lorsqu'une chaîne de murs ferme un contour, la pièce à l'intérieur est détectée automatiquement : elle reçoit un nom, un remplissage de sol et une surface en temps réel. Vous n'avez rien à tracer deux fois.

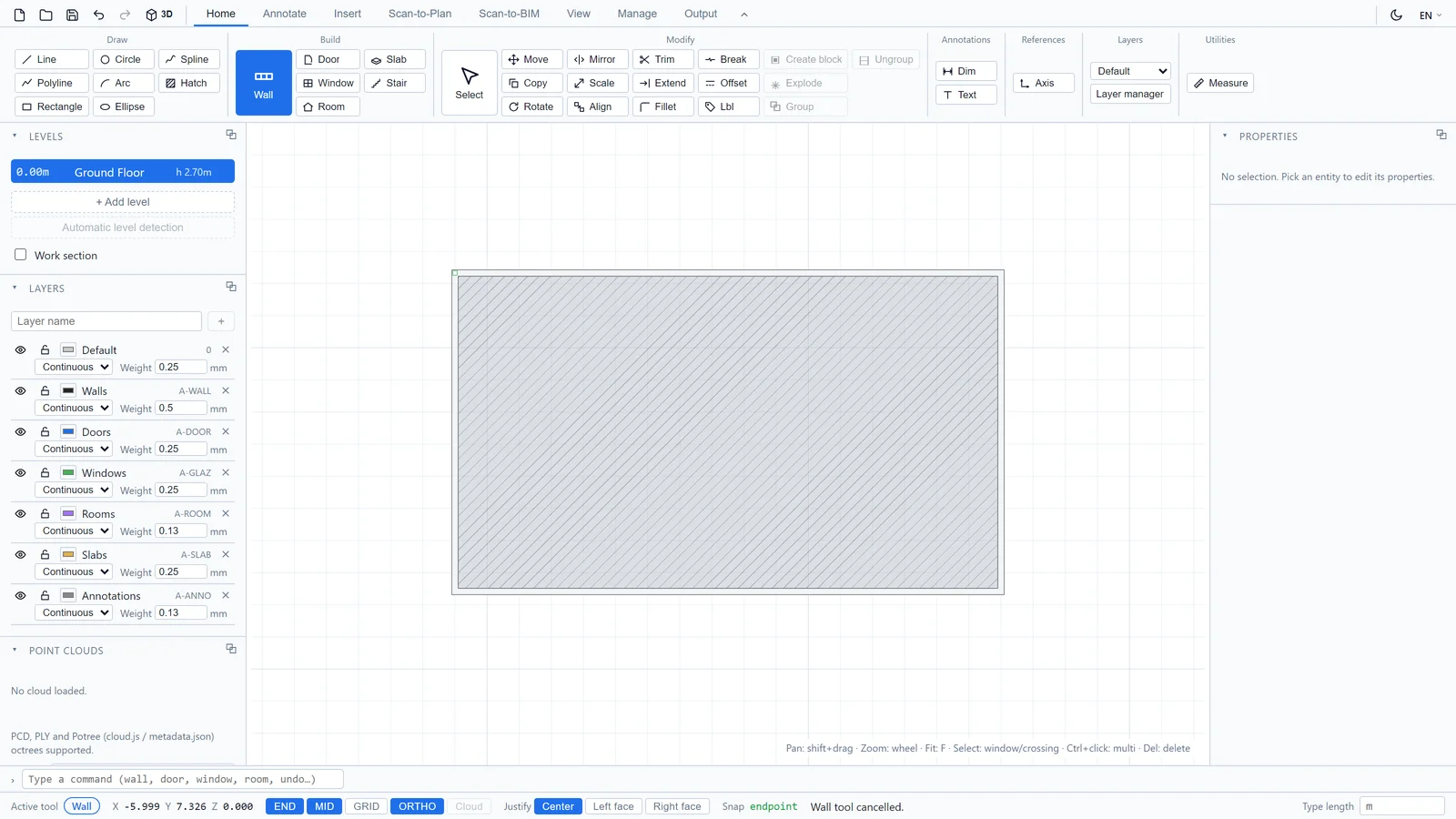

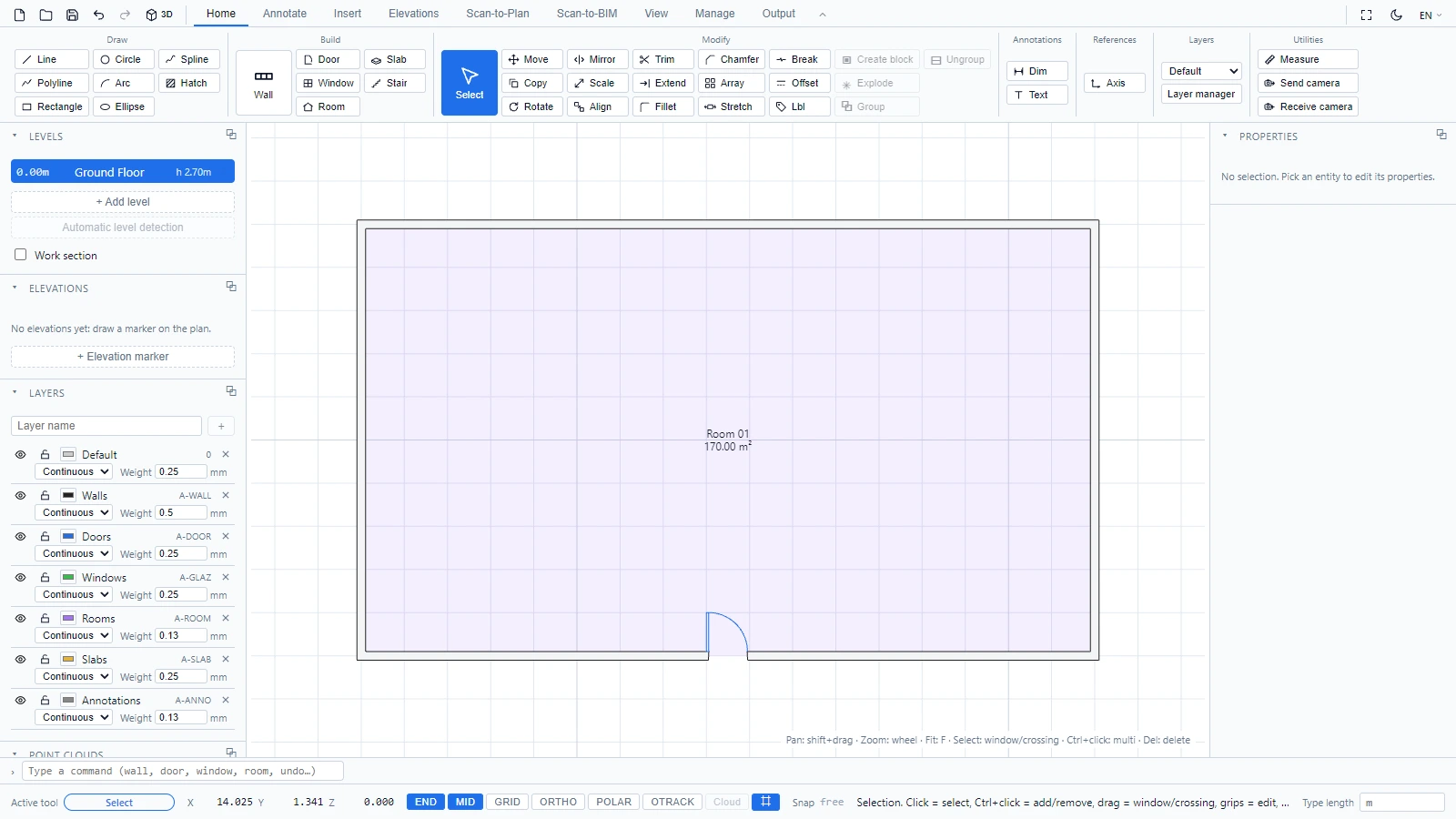

Une boucle de murs fermée avec sa pièce détectée automatiquement

Les coins sont raccordés et nettoyés automatiquement, en 2D comme dans la maquette 3D.

Changer ce qu'est un mur​

Sélectionnez n'importe quel mur pour le modifier dans le panneau Propriétés : famille, épaisseur, hauteur, type Intérieur ou Extérieur, ligne de référence et matériau. Voir Sélectionner et modifier des objets.
