Naviguer en 2D et 3D

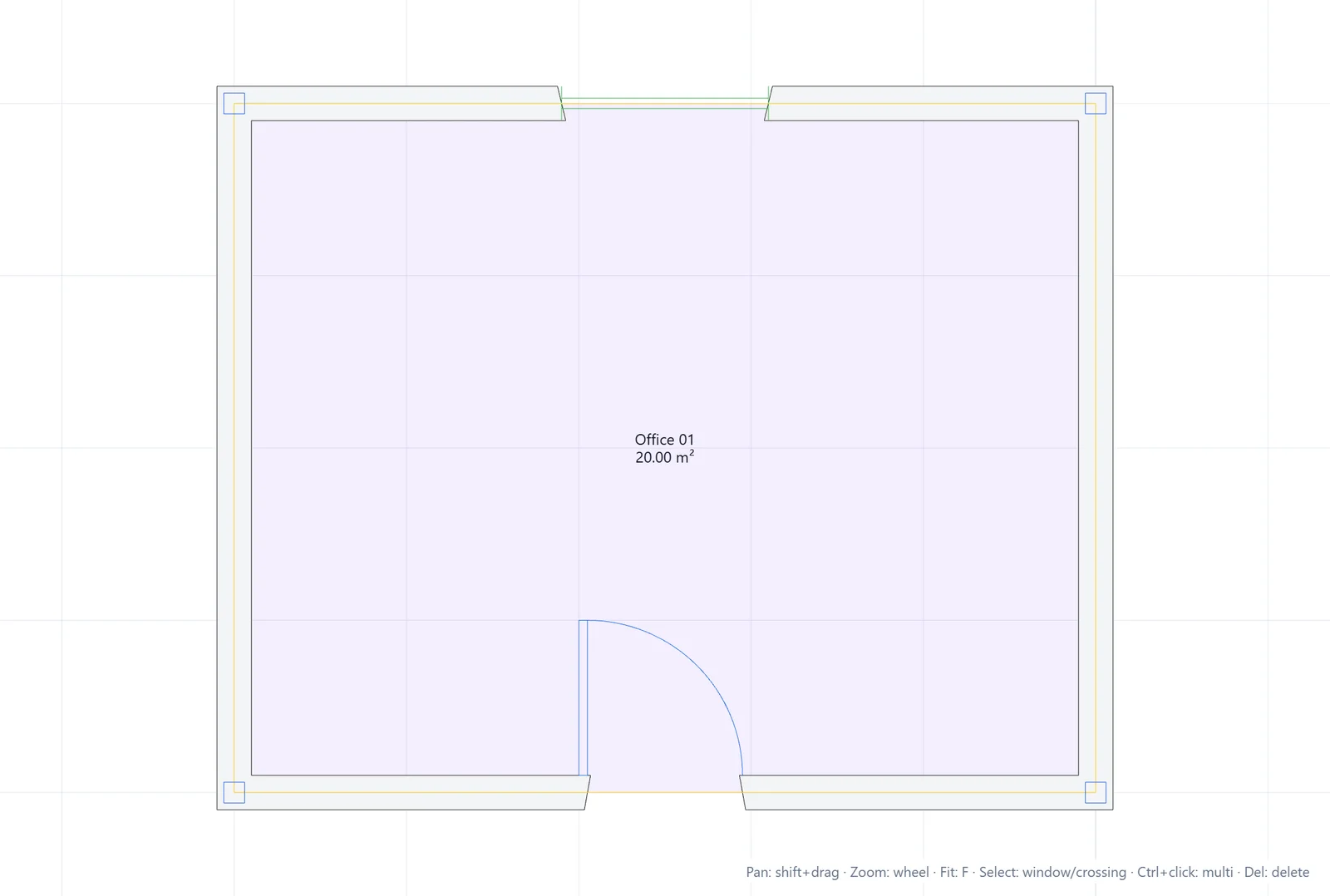

La vue en plan 2D
L'éditeur s'ouvre sur la vue en plan 2D. Trois gestes couvrent tout :
- Zoom : faites tourner la molette de la souris. Le zoom est centré sur le curseur.
- Panoramique : maintenez Maj et faites glisser.
- Cadrer : appuyez sur F pour cadrer l'ensemble du dessin (également disponible via Zoom étendu dans l'onglet Vue).
Un rappel de ces raccourcis figure dans le coin inférieur droit de la zone de dessin.

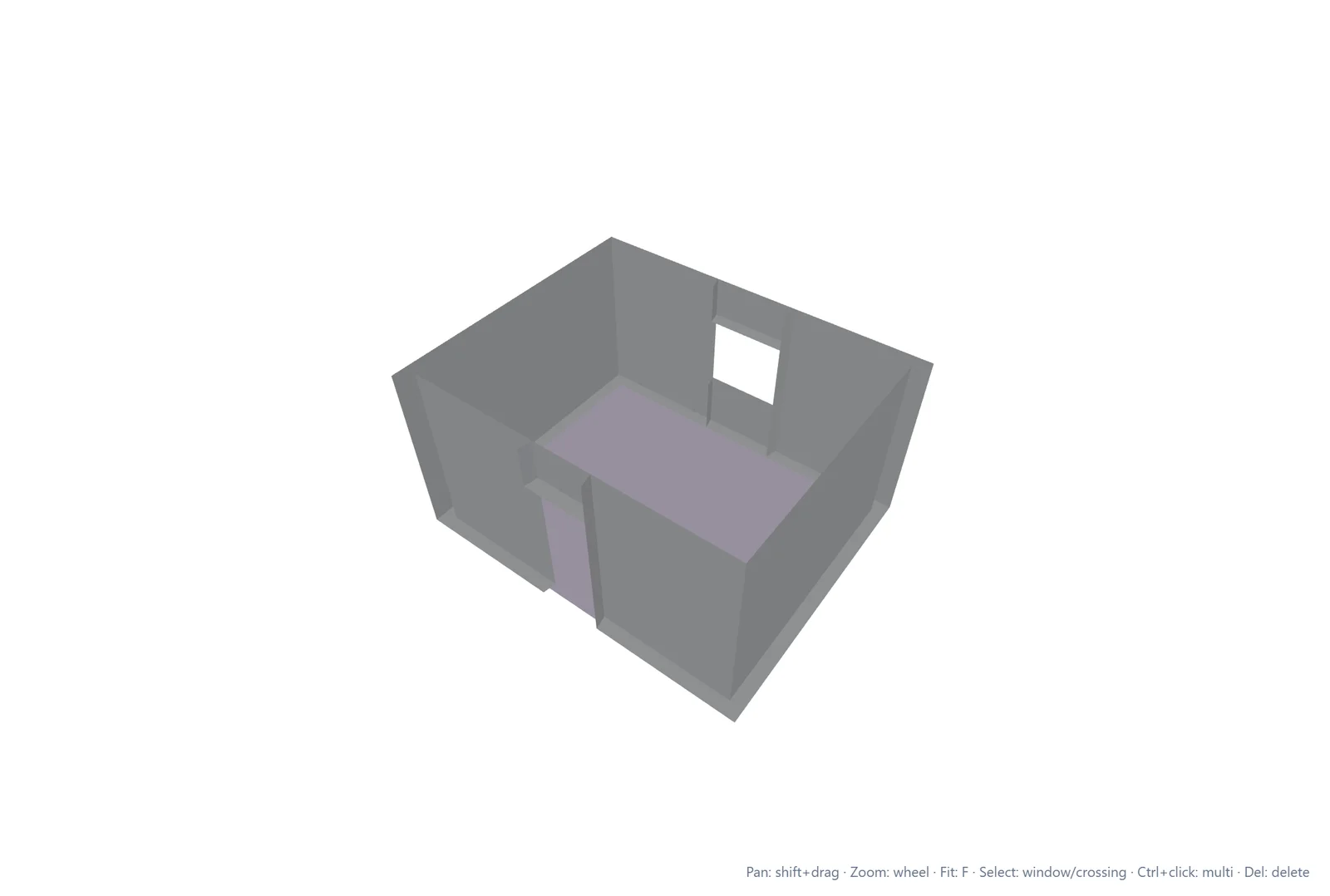

La vue 3D
Cliquez sur le bouton 3D dans la barre d'outils d'accès rapide, ou dans Vue > Navigation. Le plan est reconstruit en trois dimensions à partir des données des objets : les murs s'élèvent à leur hauteur réelle, les portes et les fenêtres découpent leurs ouvertures.
- Orbite : faites glisser avec la souris.
- Zoom : faites tourner la molette.
- Panoramique : maintenez Maj et faites glisser.
Le même bouton, désormais intitulé 2D, vous ramène à la vue en plan. Votre zoom et votre position 2D sont conservés.
Suivre le curseur
La barre d'état en bas affiche les coordonnées du curseur en temps réel (X et Y dans la vue en plan, plus Z en 3D). Les coordonnées sont exprimées dans l'unité du projet, le mètre par défaut.
