Plan de coupe

L'outil plan de coupe vous permet d'afficher une section d'un nuage de points sous forme de tranche, qui peut être soit horizontale, soit verticale. Vous avez le contrôle sur sa position et son épaisseur, ce qui vous permet de personnaliser la visualisation selon vos besoins.

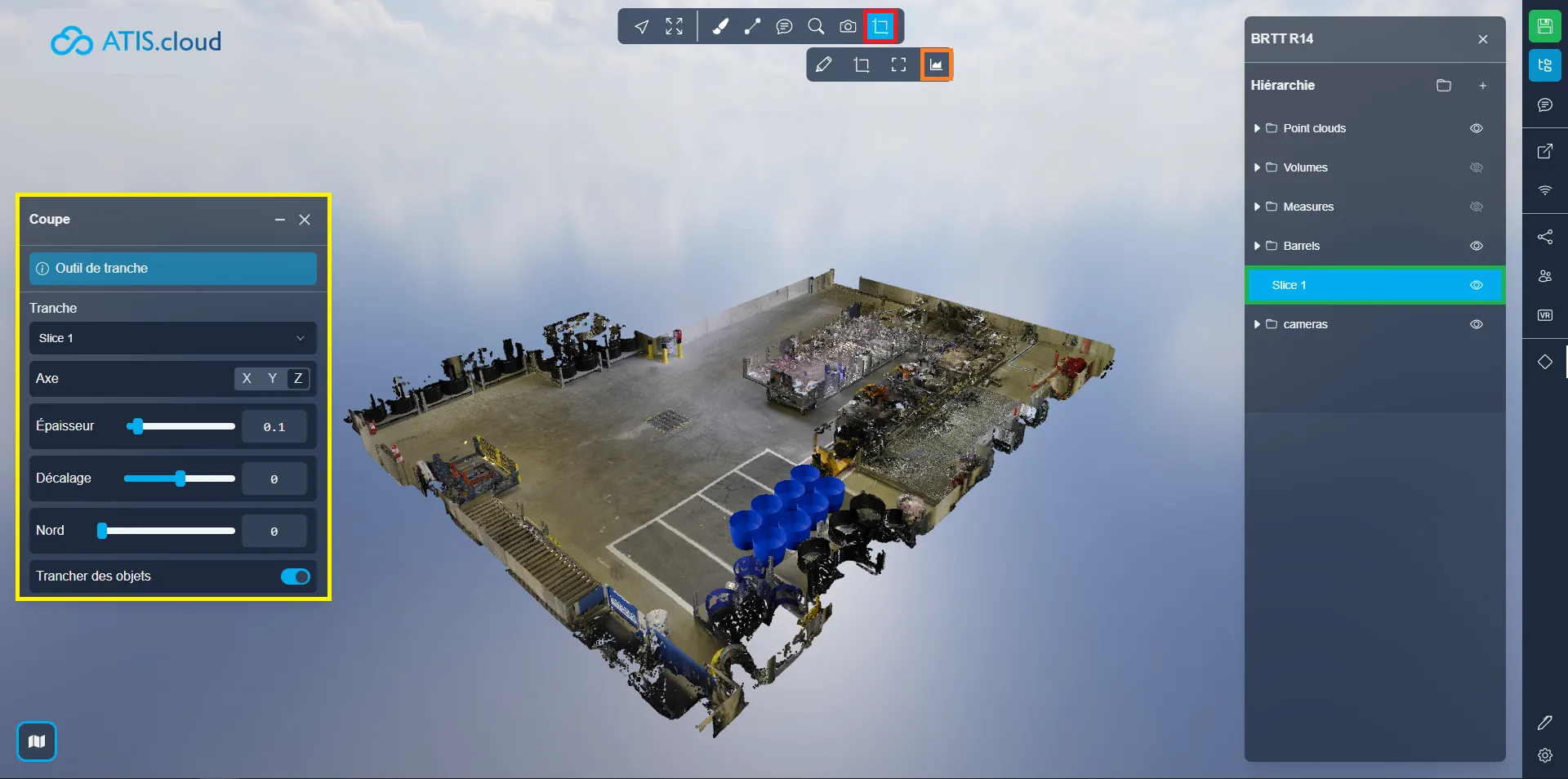

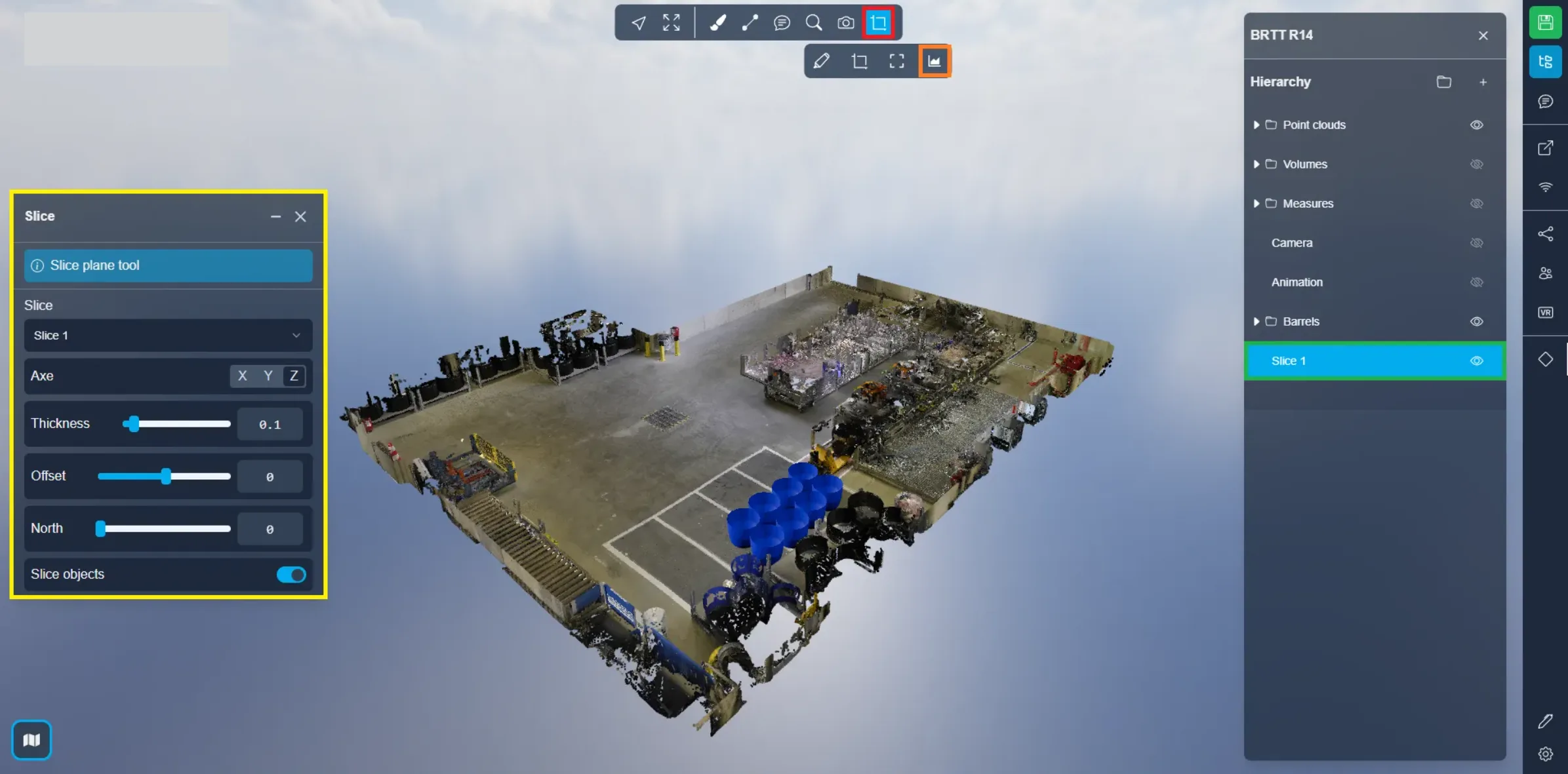

Pour créer un plan de coupe, naviguez vers le menu de la boîte de découpe et sélectionnez la dernière option. Alternativement, vous pouvez accéder à cette fonctionnalité depuis le menu du projet après que la tranche a été créée.



Commençons par examiner l'effet de l'utilisation de chacun des axes.

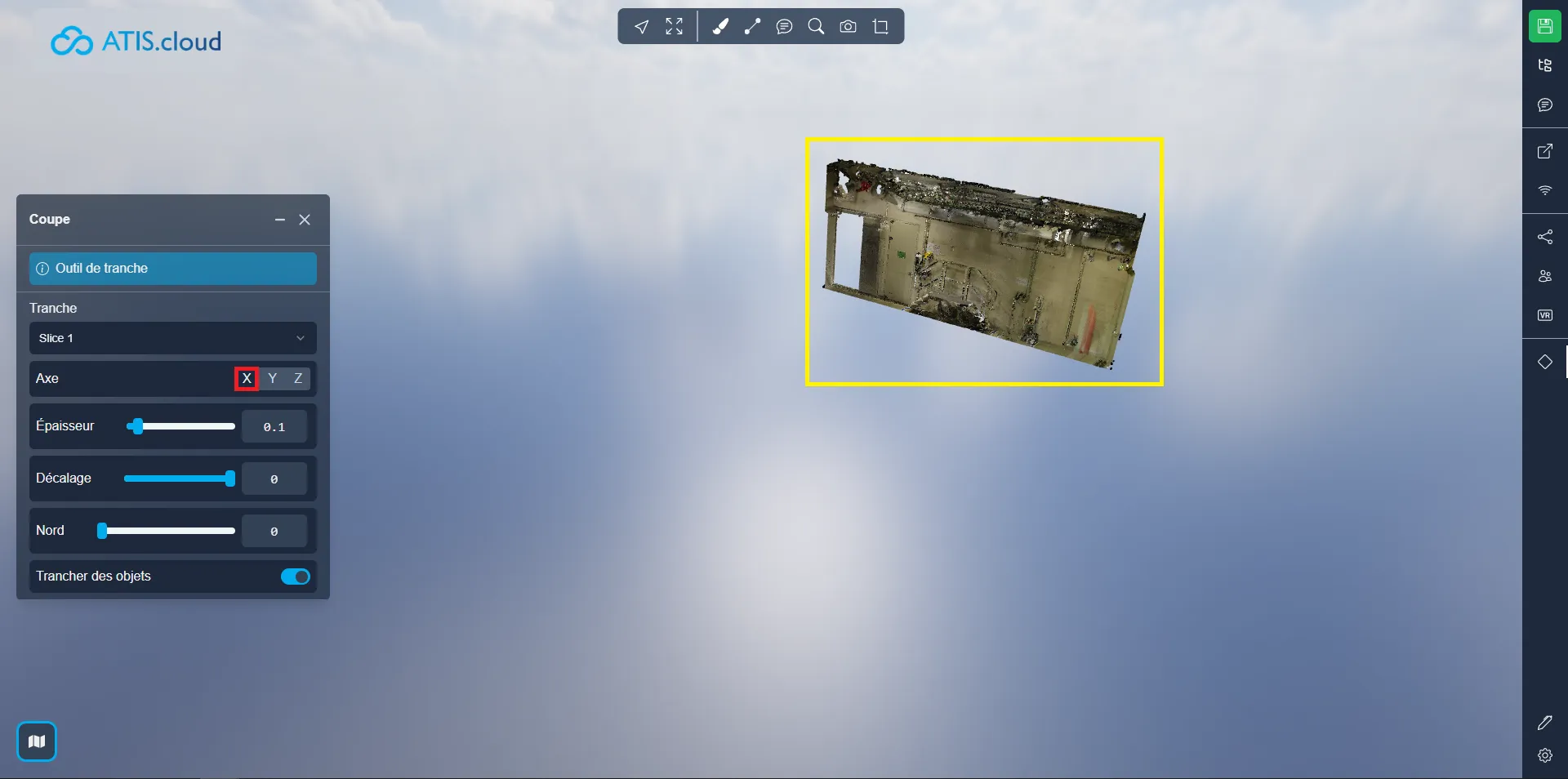

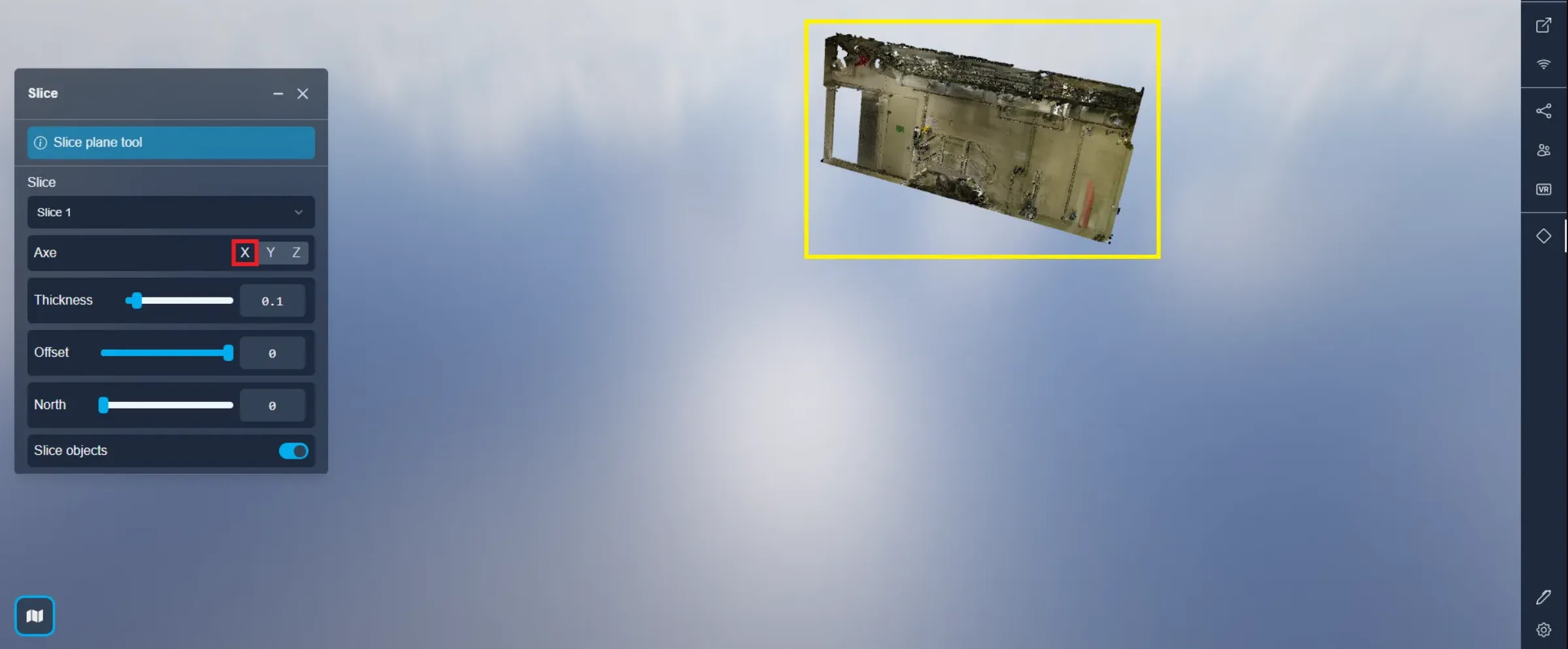

L'axe X coupera le projet verticalement le long de l'axe Ouest/Est.

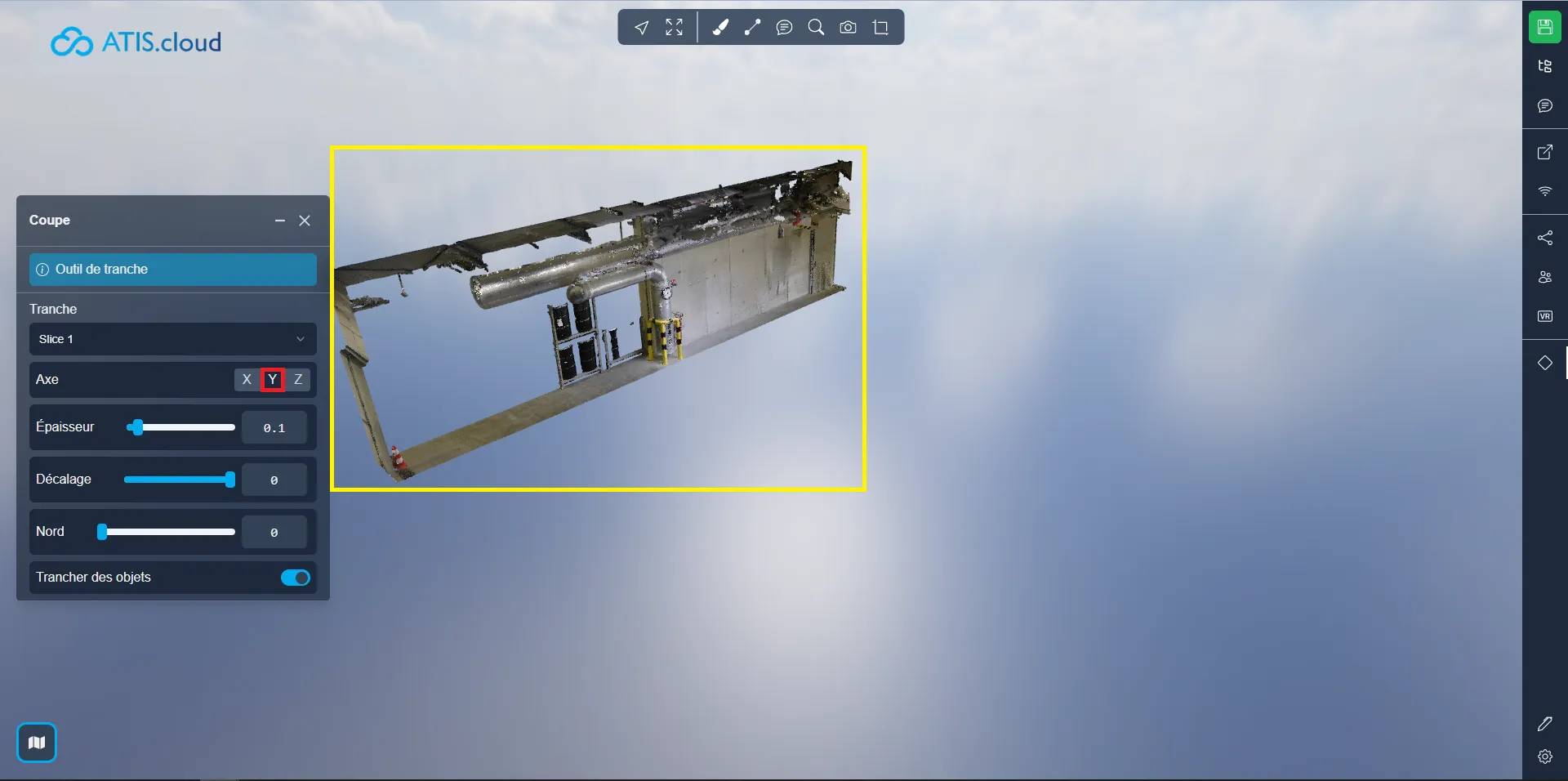

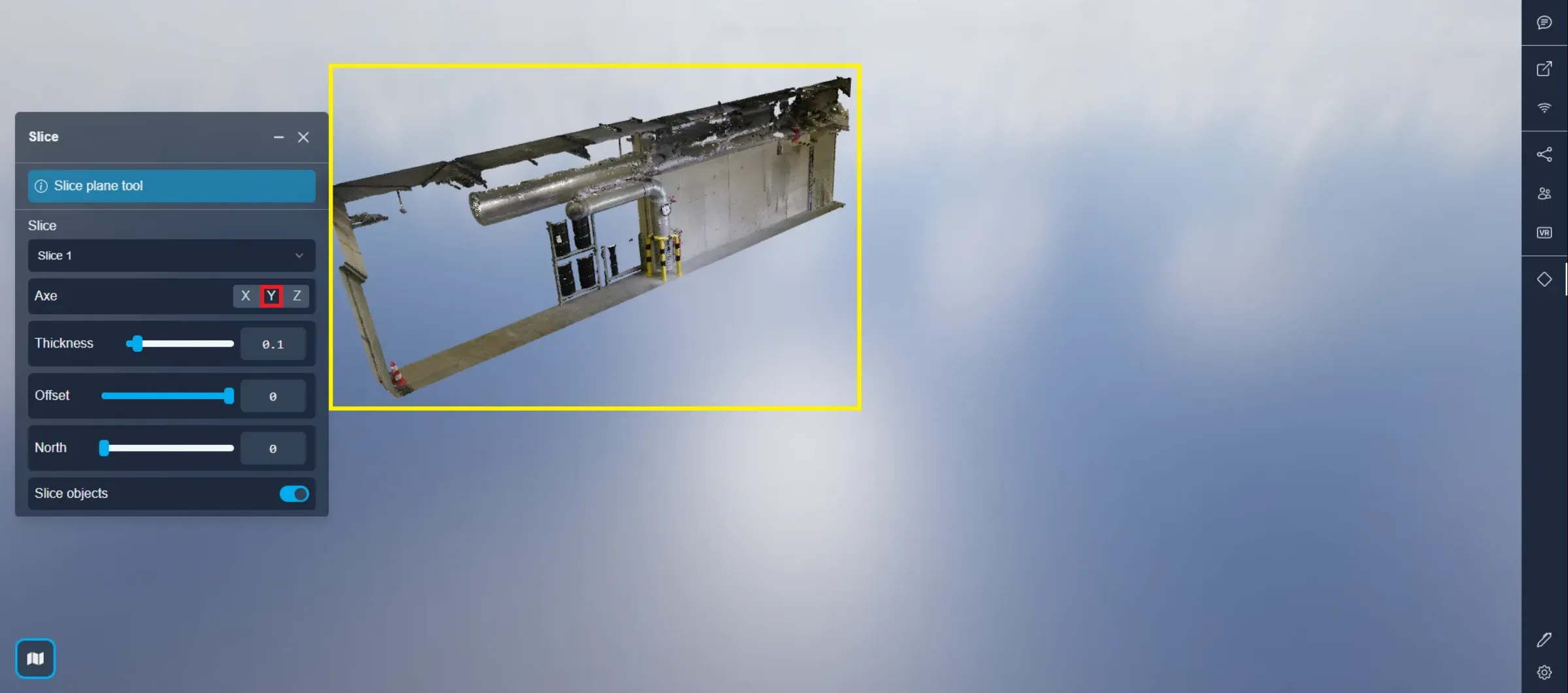

L'axe Y coupera le projet verticalement le long de l'axe Nord/Sud.

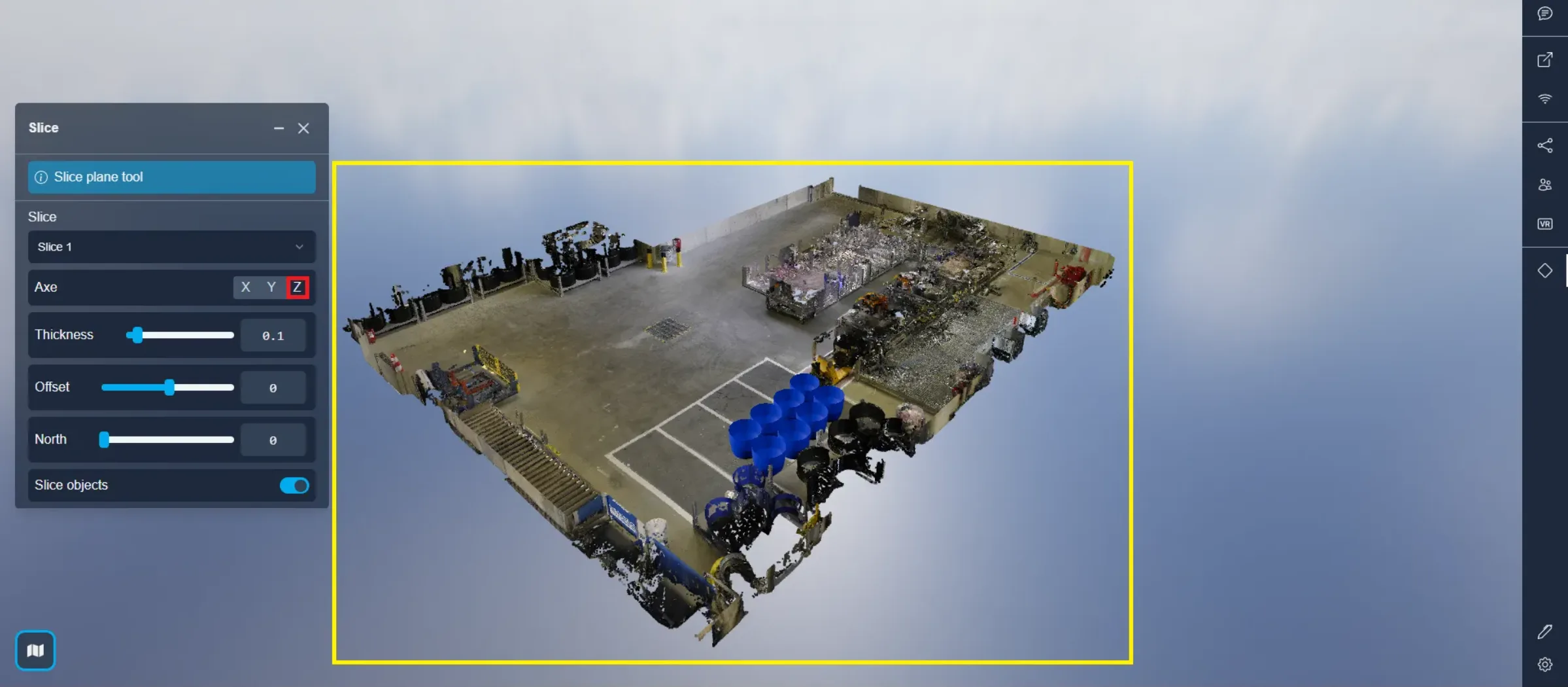

L'axe Z coupera le projet horizontalement.

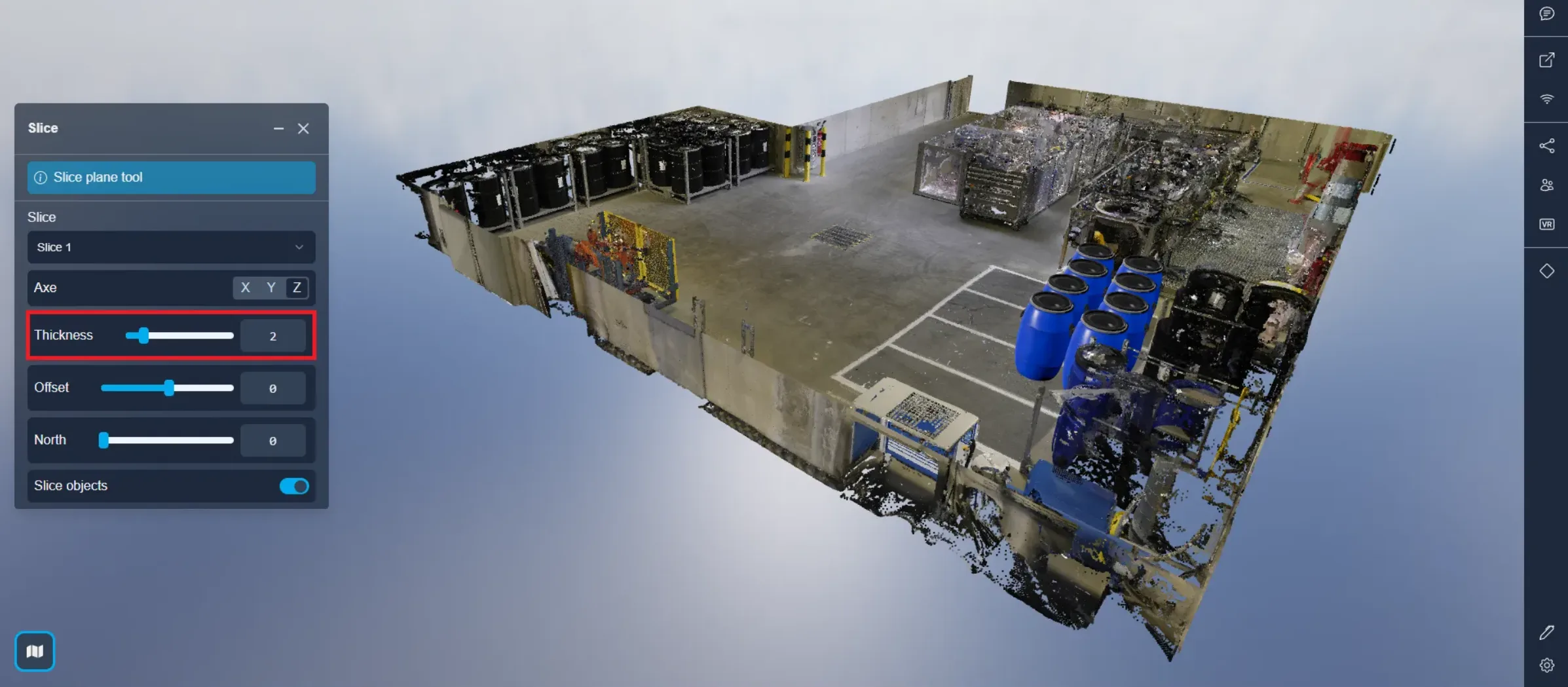

Le premier curseur vous permet de choisir l'épaisseur de la tranche.

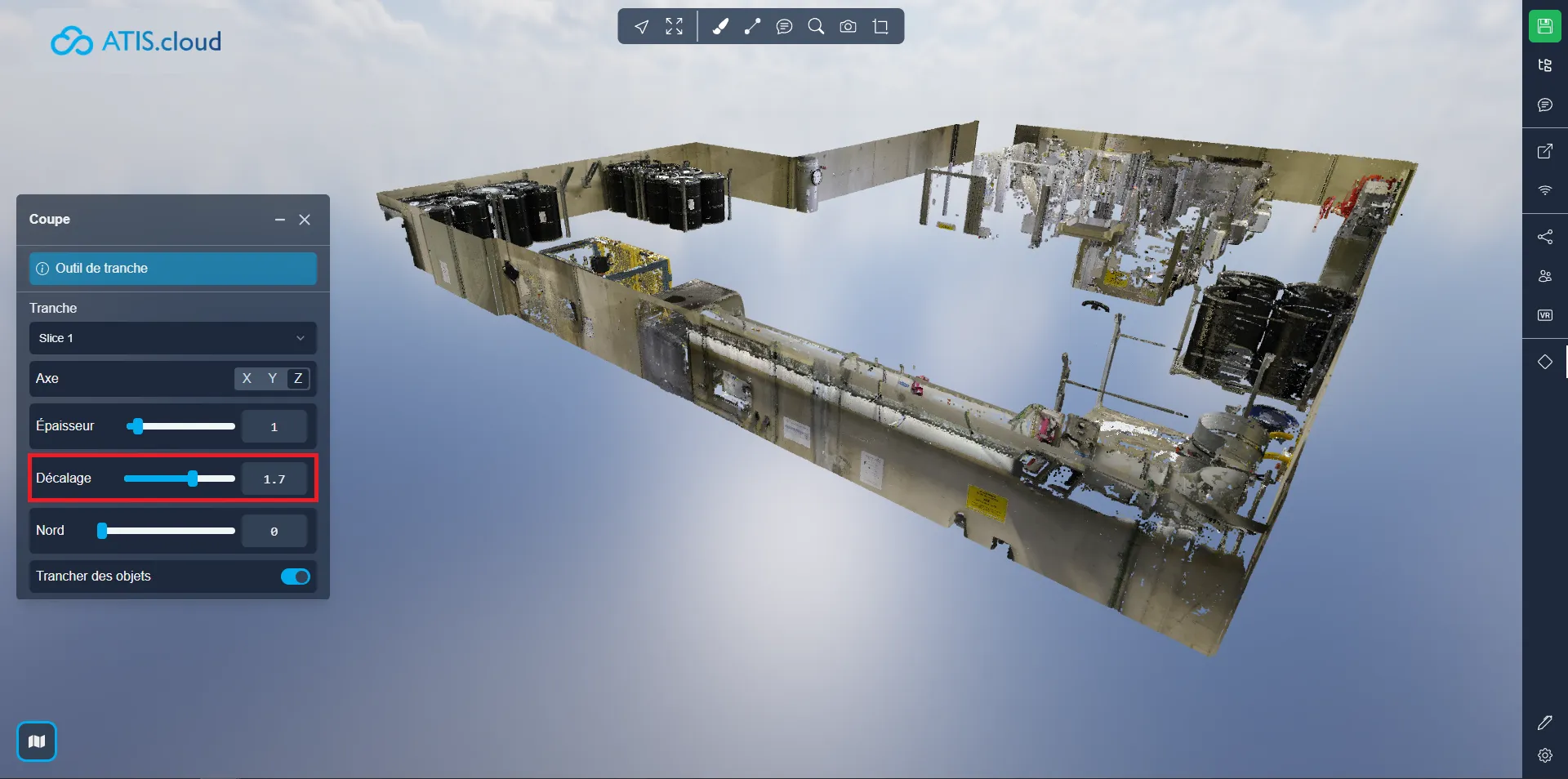

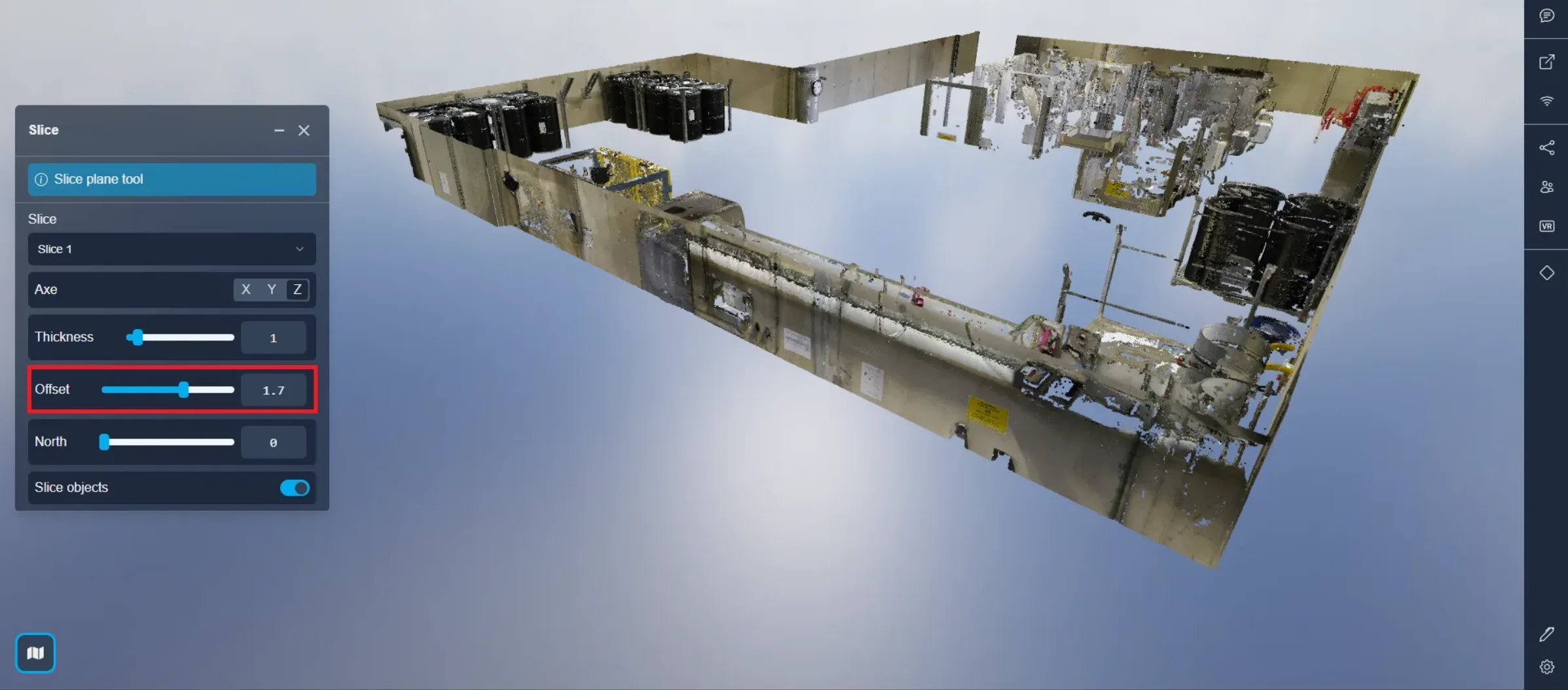

Le décalage vous permet d'ajuster la position de la tranche. Dans ce contexte, avec l'axe Z sélectionné, une valeur de 0 correspond au niveau du sol.

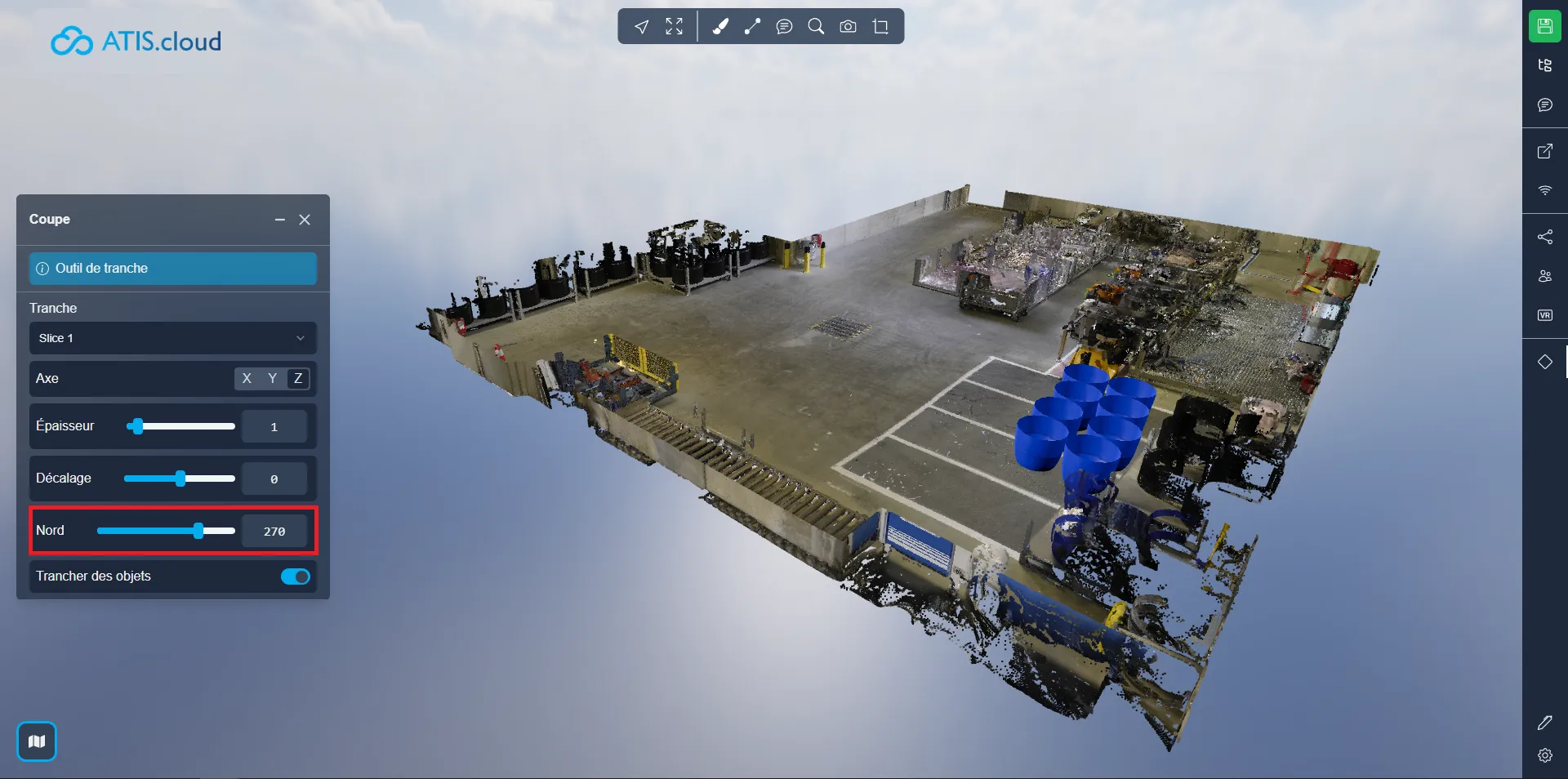

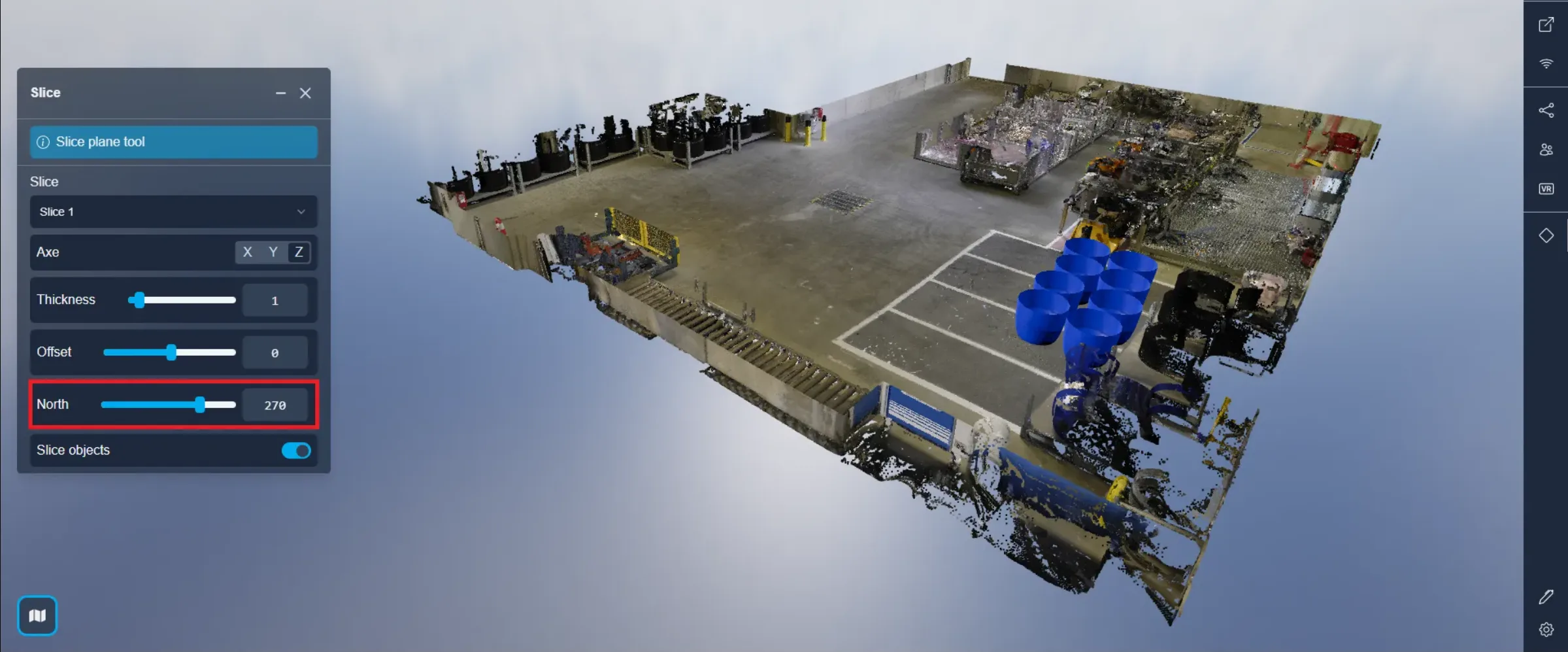

Pour aligner les axes X et Y avec les lignes du bâtiment, vous pouvez ajuster l'orientation du Nord du projet.

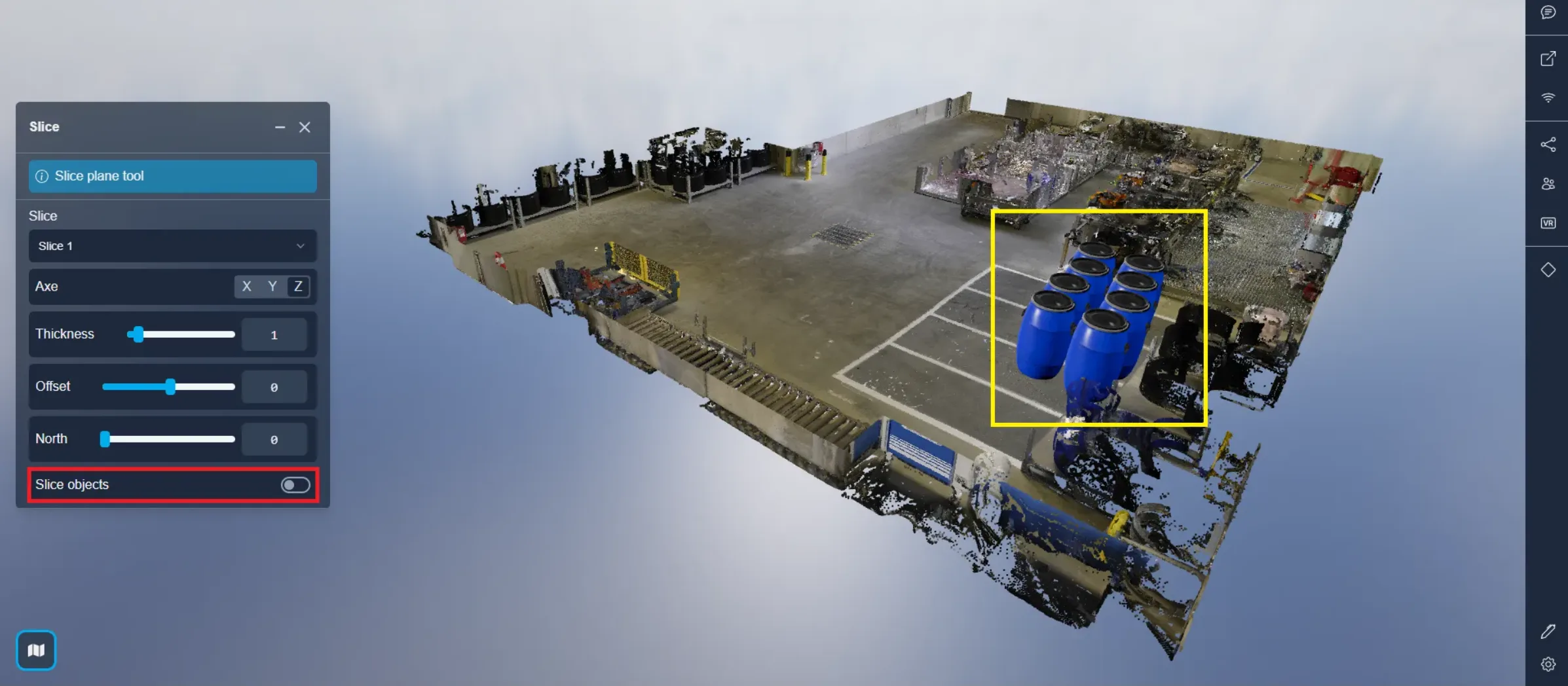

La dernière option vous permet de choisir d'inclure les objets 3D et 2D lors de l'utilisation d'un plan de coupe, ou de découper exclusivement le nuage de points.



Vous pouvez créer des profils verticaux qui peuvent être exportés en consultant cet article.

Si vous rencontrez des problèmes, notre équipe de support est là pour vous aider. Bonne exploration !
