Exportar un archivo e57 con imágenes 360° desde FARO SCENE

FARO SCENE es un software de procesamiento y análisis de nubes de puntos para profesionales del escaneo láser 3D. Esta guía le ayudará a asegurarse de que sus imágenes panorámicas estén correctamente integradas y sean legibles al exportar desde FARO SCENE.

Información general​

El formato .e57 puede almacenar datos de nubes de puntos de escáneres láser y otros sistemas de imágenes 3D, así como imágenes 2D asociadas y metadatos esenciales. Para comprender mejor el formato e57, asegúrese de leer el artículo "Comprender mejor los archivos e57".

Con FARO SCENE, podrá exportar:

  • Un e57 estructurado con todas las estaciones dentro (recomendado para la plataforma)
  • Un e57 estructurado para cada estación (no recomendado para la plataforma)
  • Un e57 unificado (no recomendado, perderá la estructura, no es posible la vista de burbuja)

Proceso de exportación​

Siga estos pasos para exportar su archivo e57 con imágenes 360°:

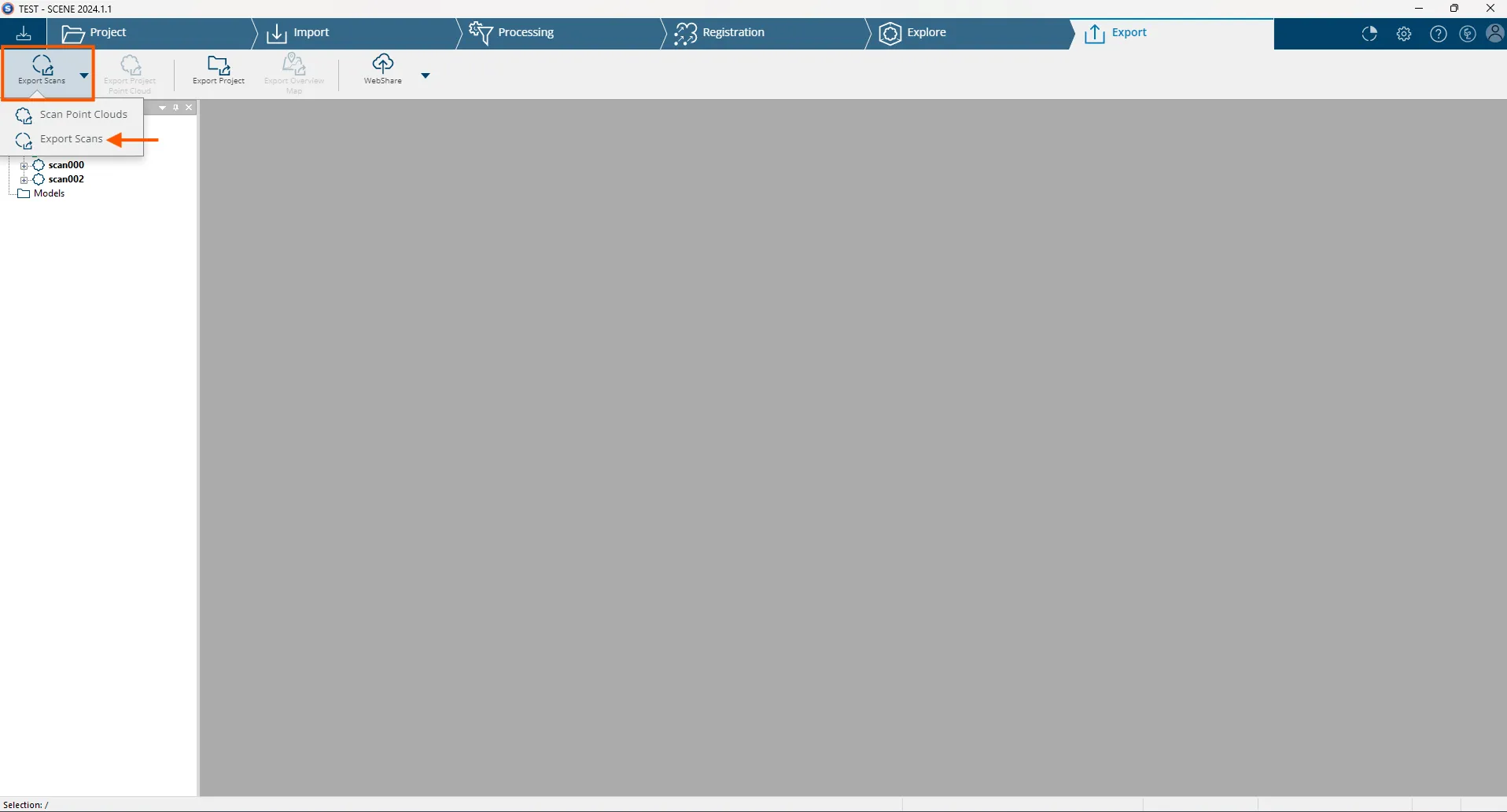

  1. Desde la barra superior de FARO SCENE, seleccione la pestaña Export Scans para comenzar el proceso de exportación.

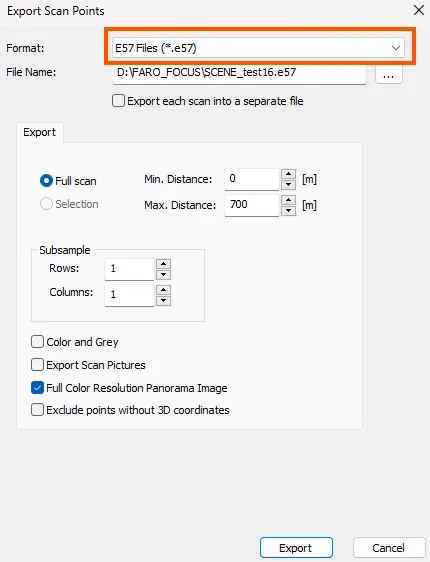

  1. En la ventana Export Scan Points, seleccione e57 Files en el menú desplegable Format. Este formato es ideal para mantener tanto los datos de nube de puntos como las imágenes panorámicas.

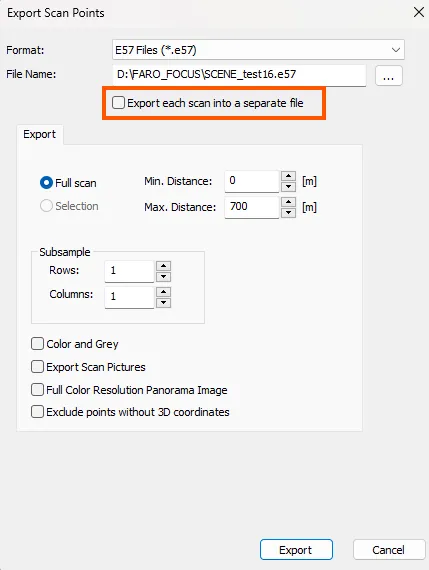

  1. Asegúrese de desmarcar la opción Export each scan into a separate file. Esto le permite agrupar todos los escaneos en un único archivo .e57 que contiene todas las posiciones de escaneo, lo cual es recomendado para un rendimiento óptimo en la plataforma.

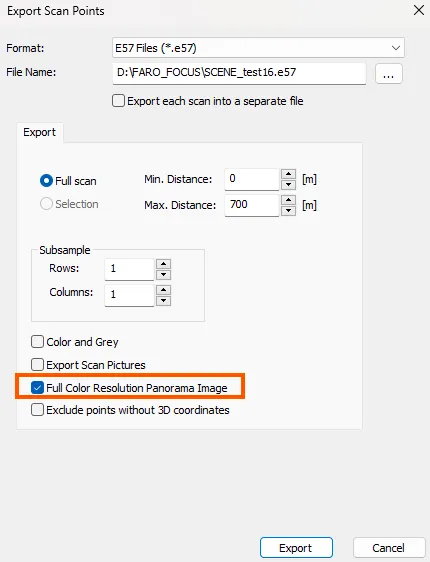

  1. Marque la opción Full Color Resolution Panorama Image. Esta opción es esencial para que las imágenes 360° sean visibles al importar a la plataforma. Sin esta opción, las imágenes panorámicas no se incluirán en la exportación.

Una vez exportado el archivo, puede agregarlo a un proyecto en la plataforma para ver tanto la nube de puntos como las imágenes 360° capturadas. El formato e57 estructurado mantendrá todas las posiciones de escaneo y sus vistas panorámicas asociadas, permitiendo una navegación fluida entre las posiciones de escaneo en la aplicación.

información

La duración del proceso de exportación depende del tamaño de su proyecto. Una vez finalizado, deberá añadir el archivo e57 a su proyecto. Aprenda cómo cargar archivos a un proyecto.

Si tiene alguna pregunta o necesita asistencia adicional, contacte al equipo técnico.
