Exportando Datos Estructurados e Imágenes Panorámicas desde Trimble RealWorks

RealWorks es un software de procesamiento y análisis de nubes de puntos para profesionales de escaneo láser 3D donde tienes herramientas automatizadas y flujos de trabajo específicos para nubes de puntos que permiten a los usuarios importar datos de nubes de puntos, luego procesar, analizar y crear entregas de alta calidad para el cliente.

Información general

RealWorks permite al usuario exportar datos en formatos .e57, .PTX, .PTS y .RCP. La plataforma es actualmente compatible con los formatos de archivo .e57 y .RCP.

- ReCap (.RCP) es un formato utilizado por el software de Autodesk para almacenar datos de nubes de puntos indexados espacialmente donde tienes:

• Archivos RCS, que contienen los datos reales. Los archivos comienzan con los valores hexadecimales "41444F4354" o en ASCII "ADOCT". Si se trata de un escaneo estructurado (con estaciones), un .RCS es igual a una estación.
• Archivos RCP son archivos de proyecto vinculados a los datos de archivo RCS y que contienen metadatos. Los archivos están en un contenedor ZIP / XML.

- El formato .e57 es un formato que puede almacenar datos de nubes de puntos de escáneres láser y otros sistemas de imagen 3D, así como imágenes 2D y metadatos básicos asociados. Para comprender mejor el formato e57, asegúrate de leer el artículo "Formato de archivo e57".

En este artículo, te mostraremos cómo importar tus datos con imágenes panorámicas.

Por qué exportar datos en .RCP en lugar de .e57 para la plataforma

Para vincular las imágenes panorámicas con la nube de puntos en la plataforma y obtener el mejor rendimiento de la Aplicación 3D, necesitas exportar tus datos en formato .RCP.

Al hacer esto, tendrás un proyecto .RCP estructurado con todas las estaciones vinculadas en un solo proyecto (varios archivos .RCS en la carpeta de soporte del proyecto y un archivo .RCP).

Exportar el proyecto en formato .RCP mantendrá los nombres de las estaciones almacenados en los archivos RCS, lo que ayudará a vincular las imágenes panorámicas con cada estación. Por razones desconocidas, al exportar los datos en formato .e57 desde RealWorks, los nombres de las estaciones no se almacenan dentro del .e57, lo que hace imposible vincular las imágenes panorámicas con el .e57 en la plataforma.

Ten en cuenta que si exportas tus datos como .e57 desde RealWorks, tendrás varios .E57s separados (un .e57 por cada estación) en lugar de un único .e57 con todas las estaciones dentro. Y para el mejor rendimiento de la Aplicación 3D, se recomienda usar un .e57 con todas las estaciones dentro en lugar de múltiples .E57s (un .e57 por estación) para el mismo proyecto.

Exportando datos a .RCP desde RealWorks

1. Descarga tus estaciones y completa los cambios que deseas hacer.

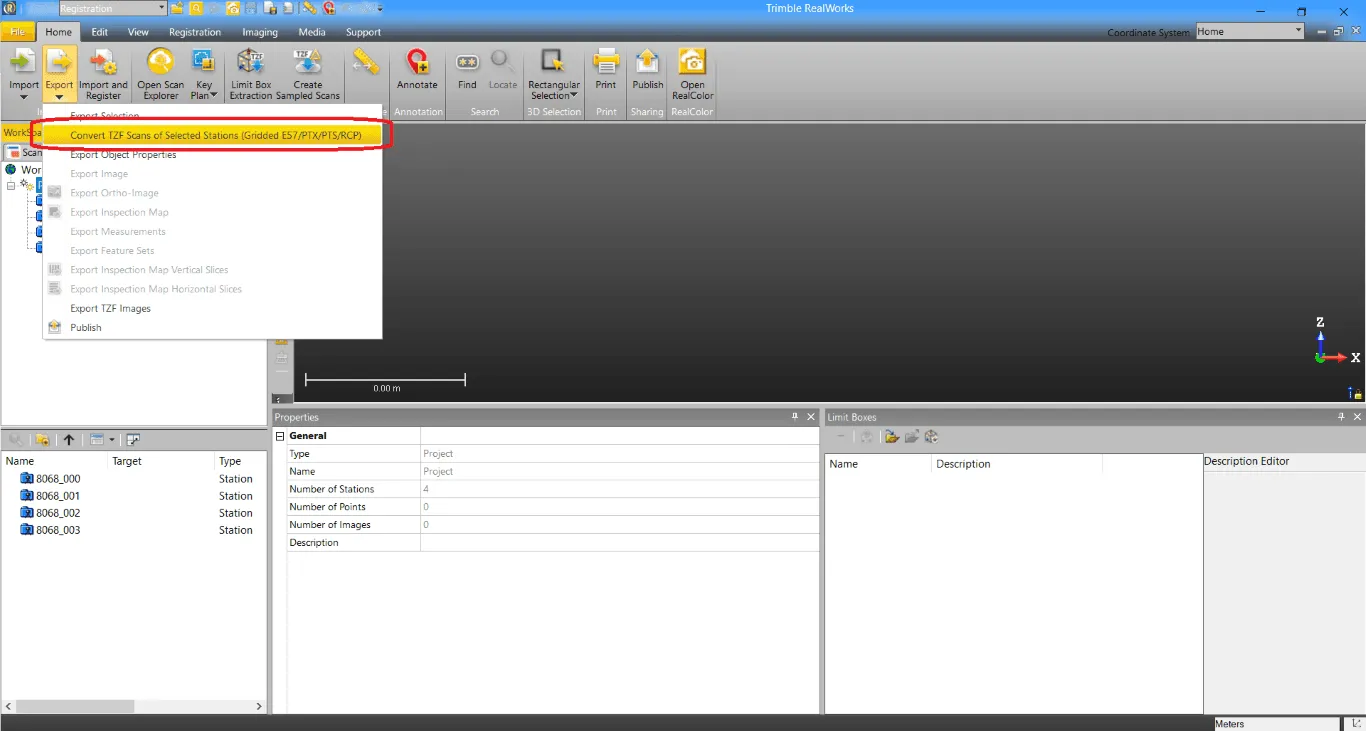

2. Una vez que hayas completado las modificaciones, selecciona el proyecto y haz clic en "Exportar" utilizando el ícono en la barra de herramientas en la parte superior izquierda de la ventana y haz clic en "Convertir escaneos TZF de estaciones seleccionadas (Gridded e57 / PTX / PTS / RCP)".

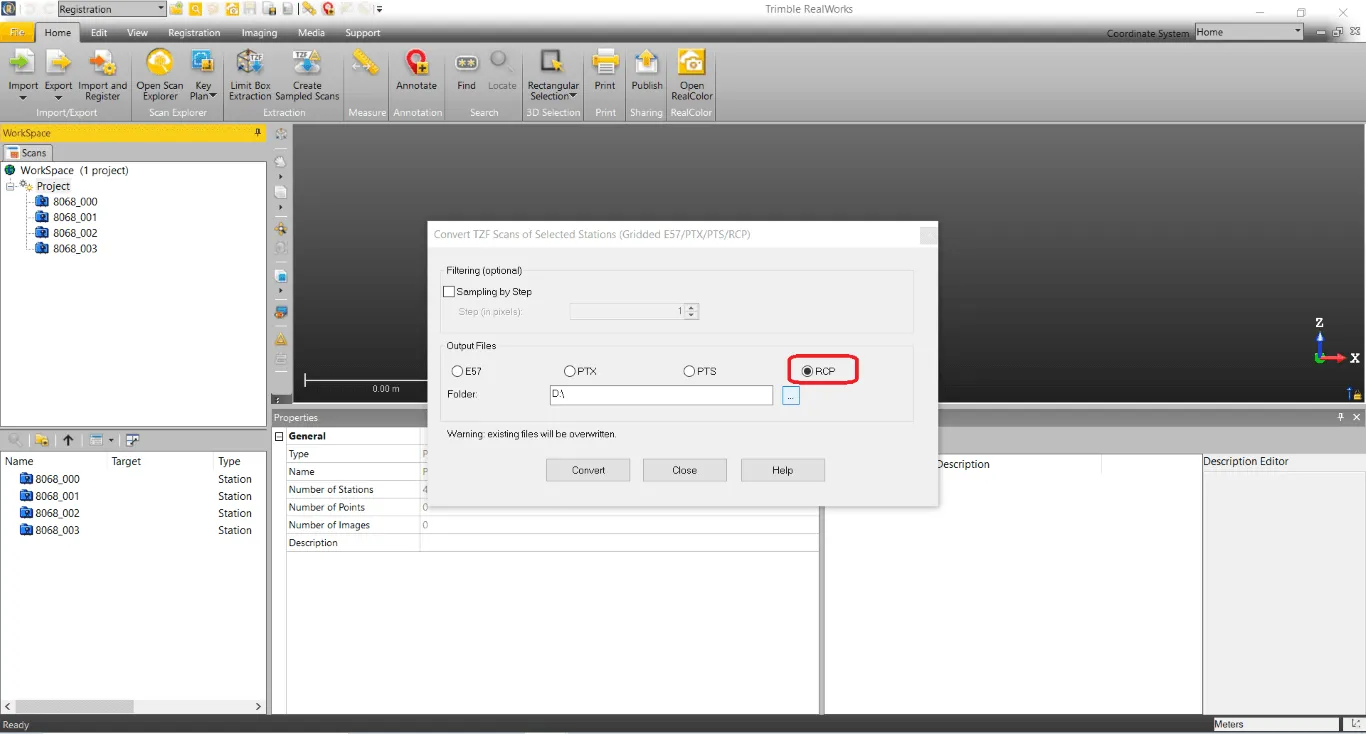

3. Se abrirá una nueva ventana. Elige el formato de exportación deseado, en este caso .RCP y define la ubicación de exportación y haz clic en "Convertir" para iniciar el proceso. Este proceso puede tardar un tiempo.

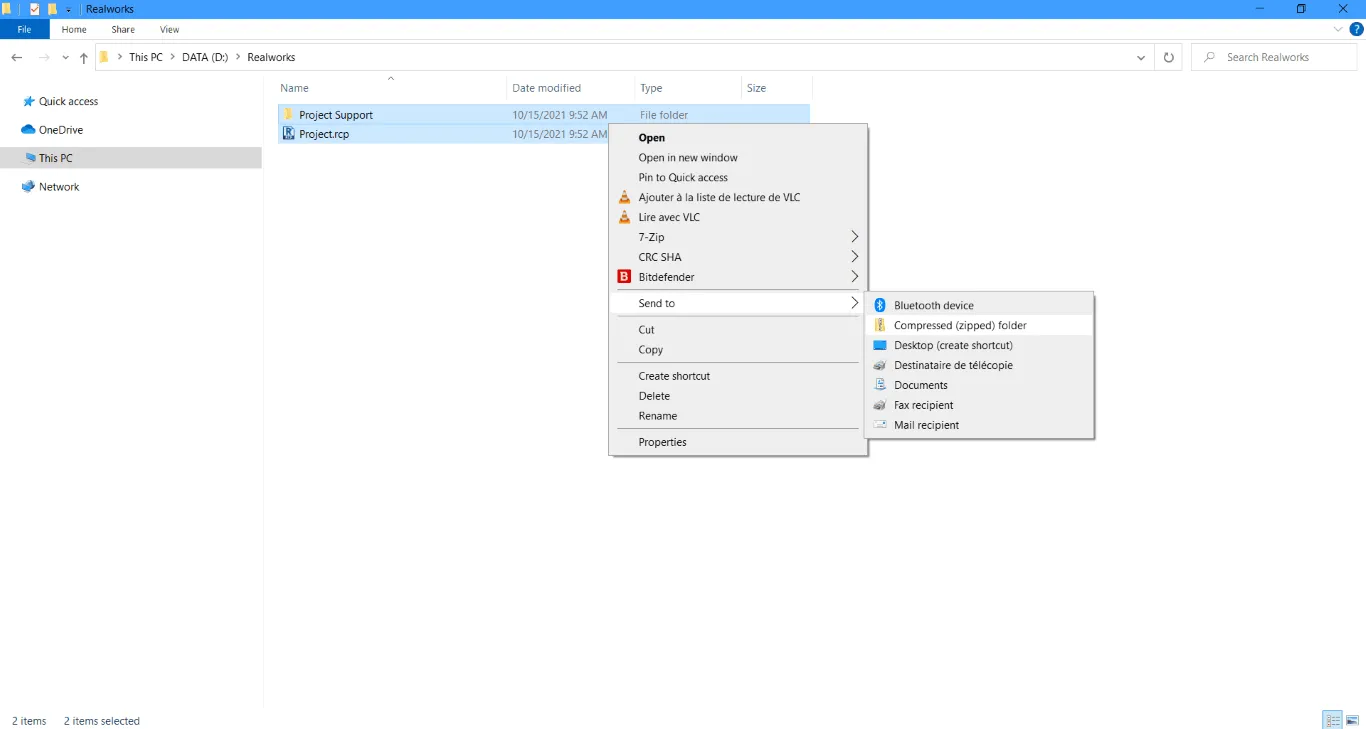

4. Una vez que la exportación esté completa, localiza la carpeta y comprímela (el .RCP y el soporte del proyecto)

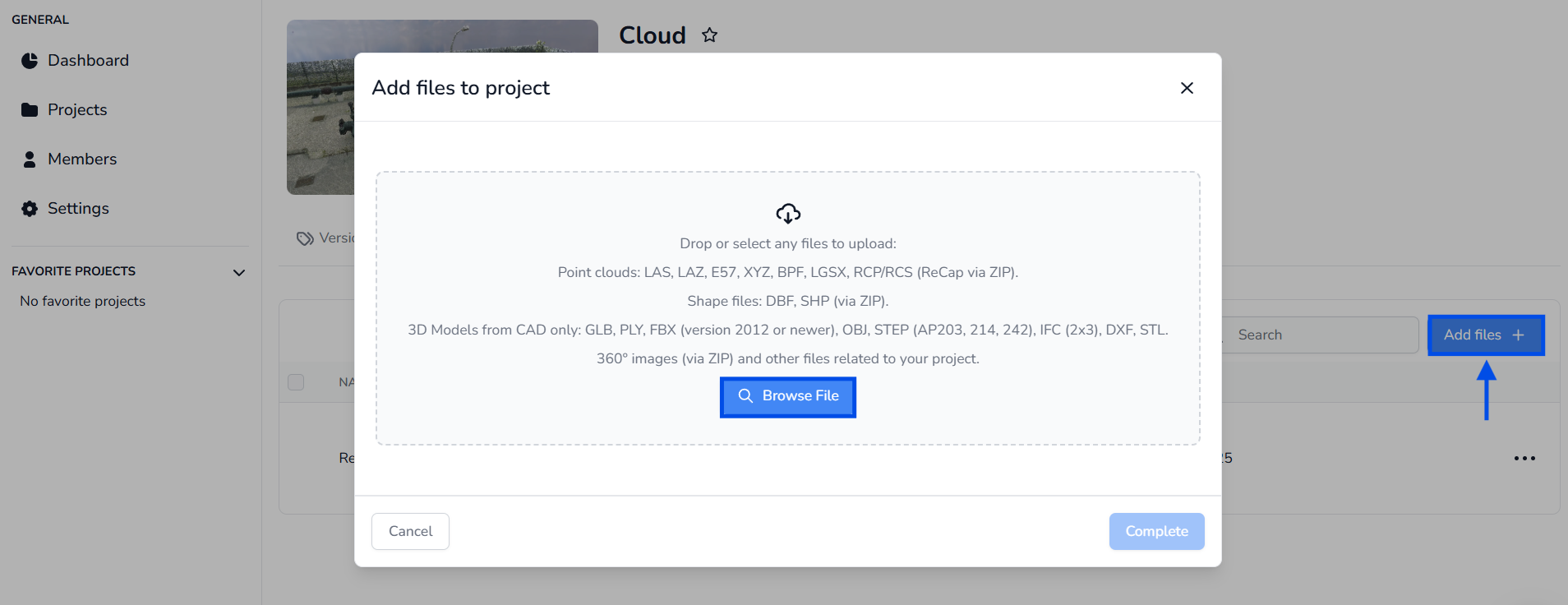

y luego puedes descargar el archivo ZIP en la plataforma. Para aprender cómo subir un archivo a un proyecto, por favor lee el artículo "Agregar archivos al proyecto".

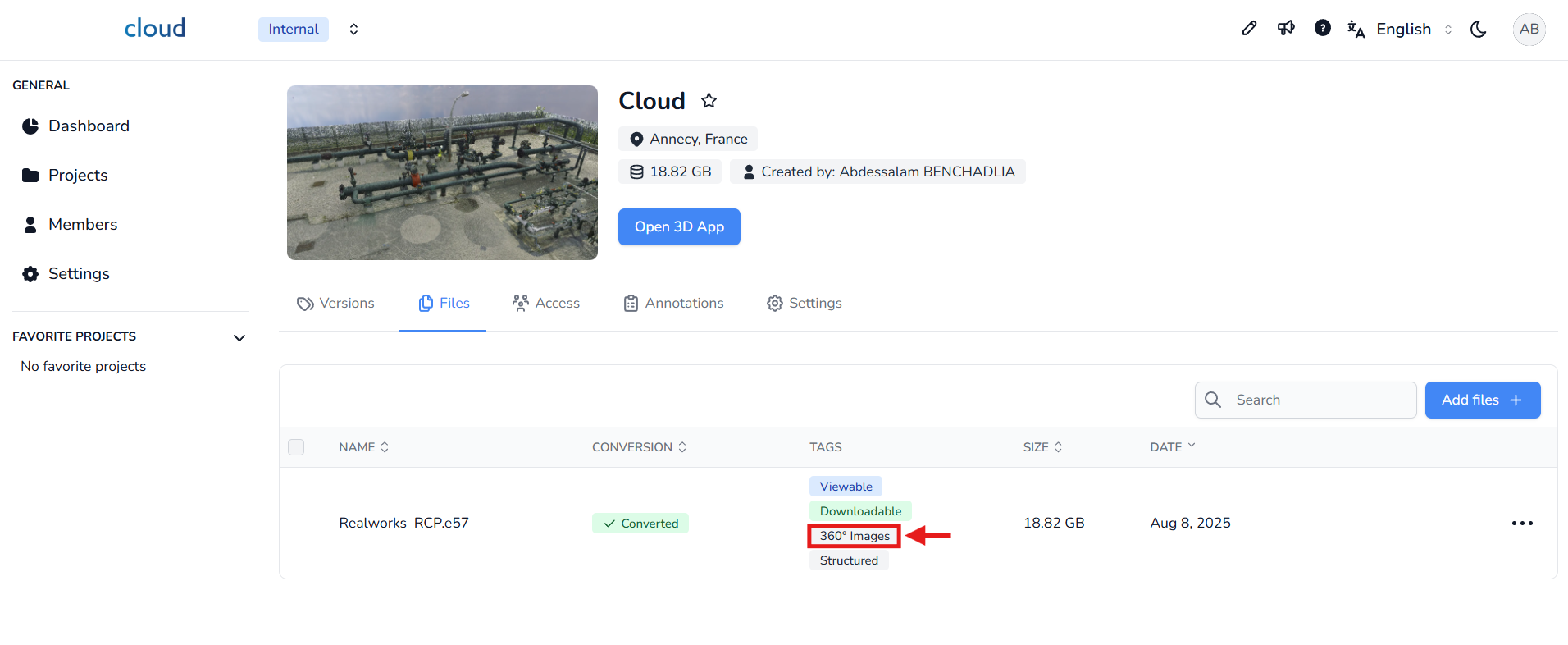

5. Al final de este procesamiento, puedes verificar si el archivo Recap contiene imágenes de 360° pasando el mouse sobre el etiqueta de Imágenes 360° en la pestaña Archivos de tu proyecto.

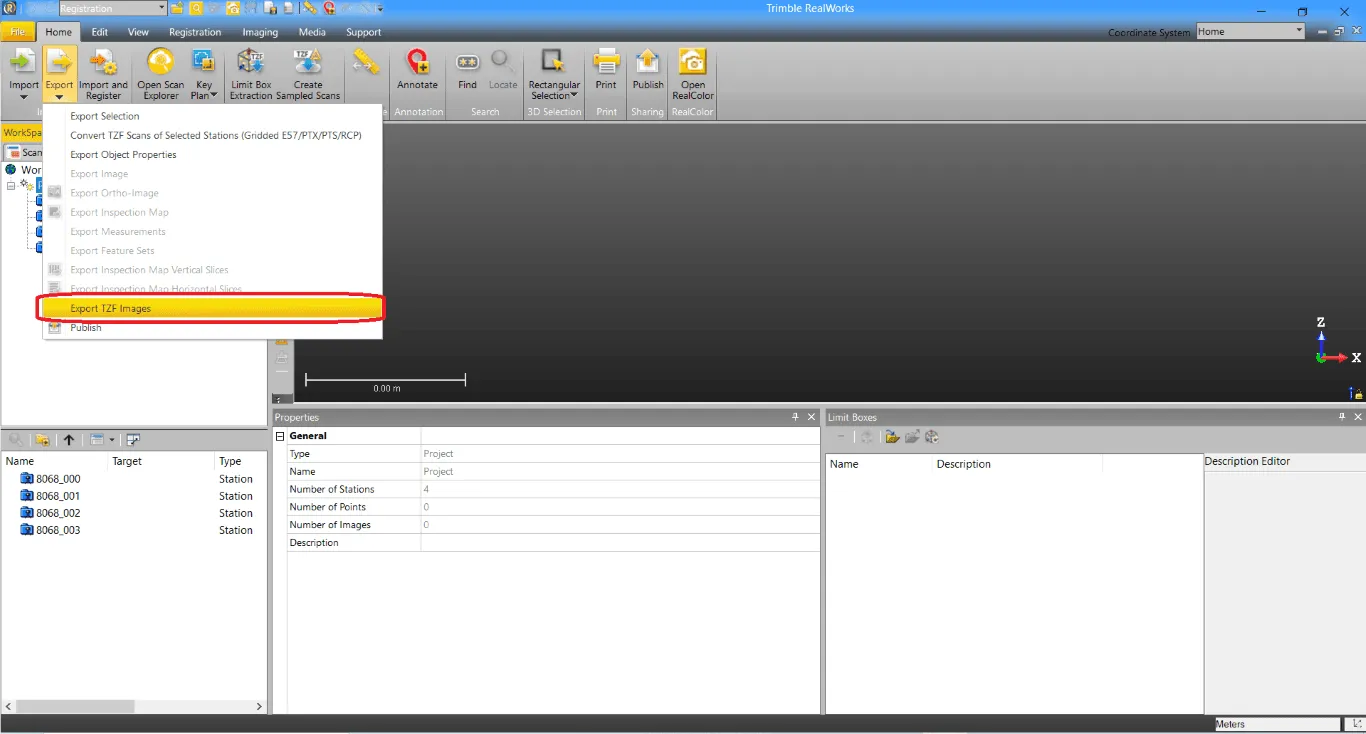

6. En caso de que el archivo RECAP no tenga las imágenes de 360 incorporadas, debes exportar las imágenes panorámicas desde RealWorks. Para hacer esto, haz clic nuevamente en el ícono "Exportar" en la barra de herramientas en la parte superior izquierda de la ventana y haz clic en "Exportar imágenes TZF"

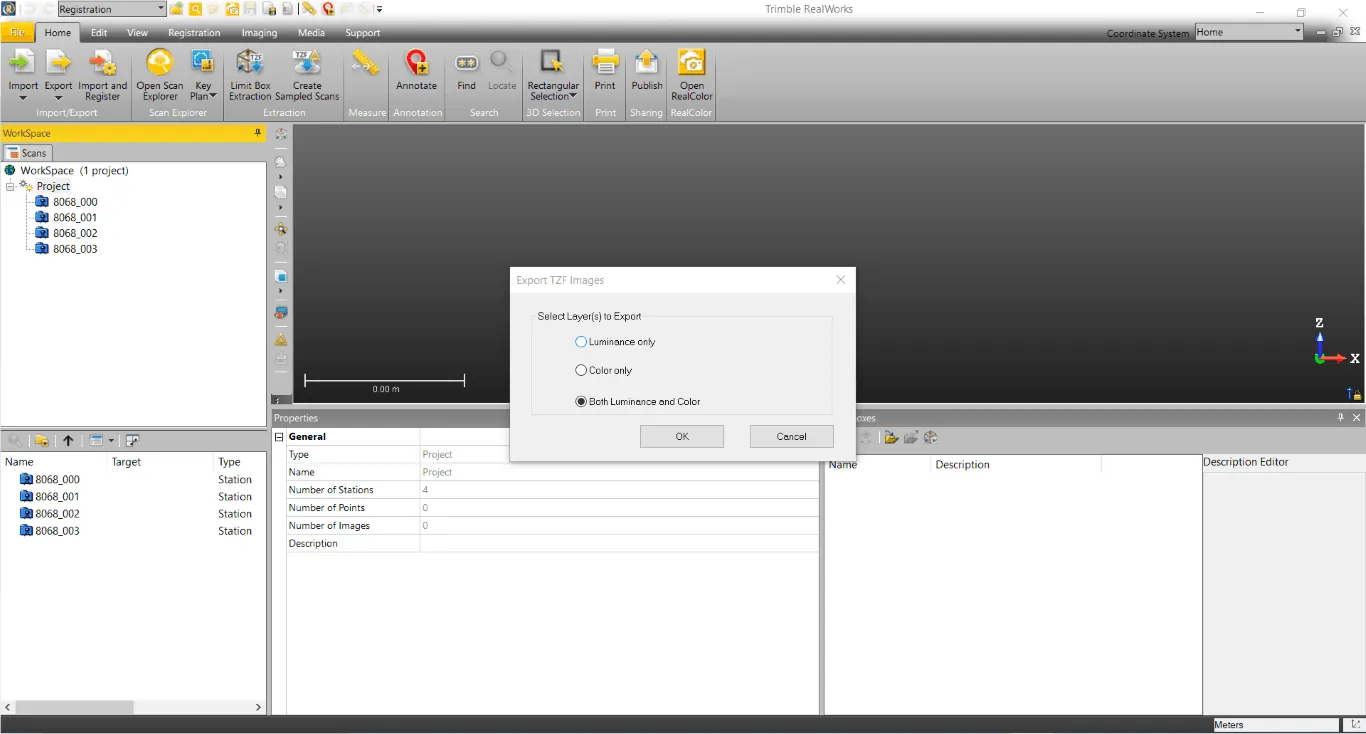

7. Se abrirá una nueva ventana, en la que puedes seleccionar la capa de imagen y comenzar la exportación. \* Luminancia = Intensidad

8. Cuando se generen las imágenes panorámicas, encuentra su ubicación y comprime la carpeta.

Para aprender cómo importar imágenes de 360° a tu proyecto, por favor lee el artículo Agregar imágenes de 360°.

Si tienes alguna pregunta o necesitas más información, por favor contacta al equipo técnico.
