Caja de recorte, secciones de trabajo y referencia a la nube
La caja de recorte
Un escaneo suele abarcar más de lo que usted necesita. La caja de recorte mantiene el análisis y la visualización centrados en una zona.
- Abra el panel Análisis Scan-to-BIM (desde la pestaña Scan-to-BIM o desde Vista > Paletas).
- Marque Activar recorte espacial.

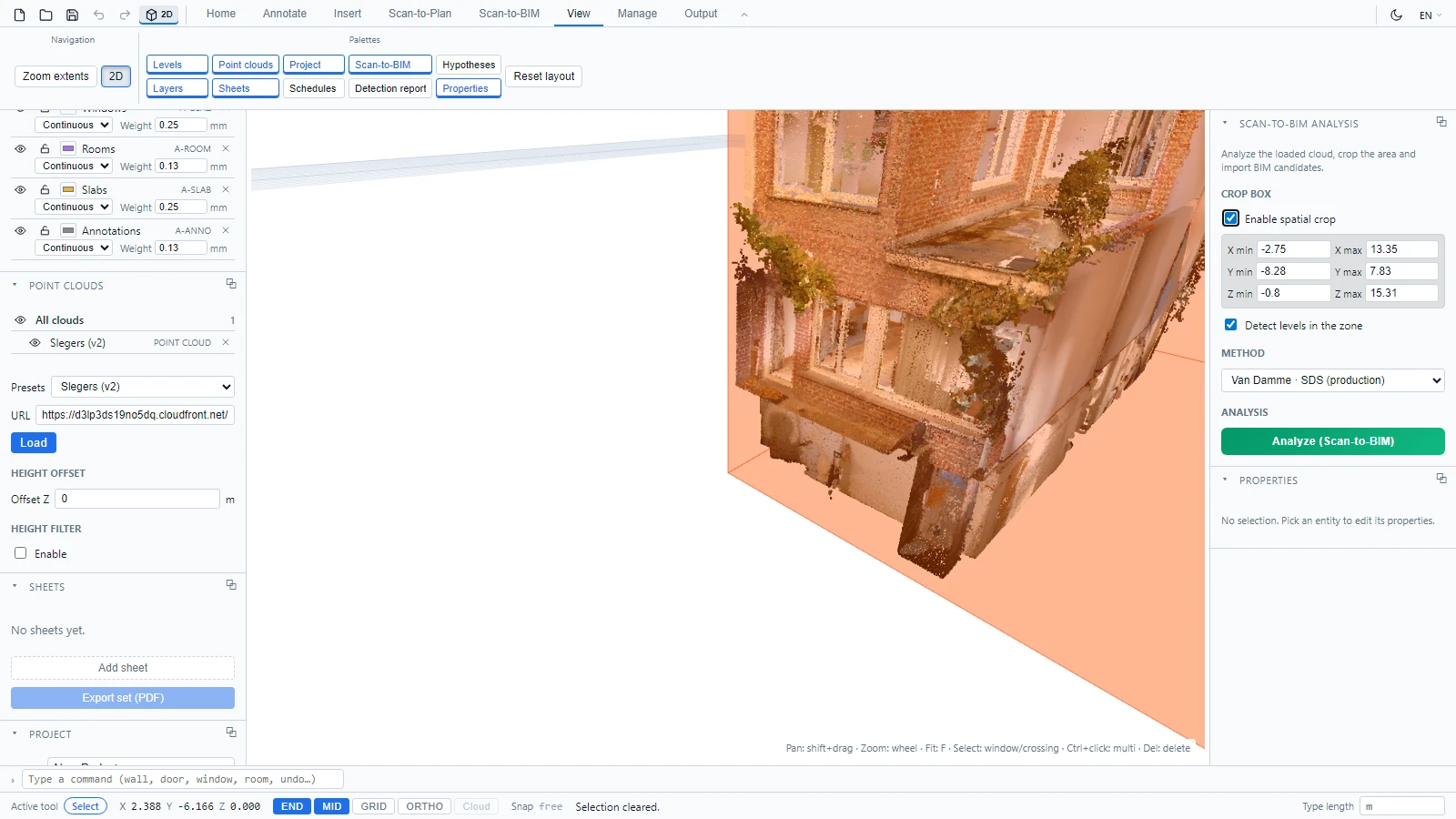

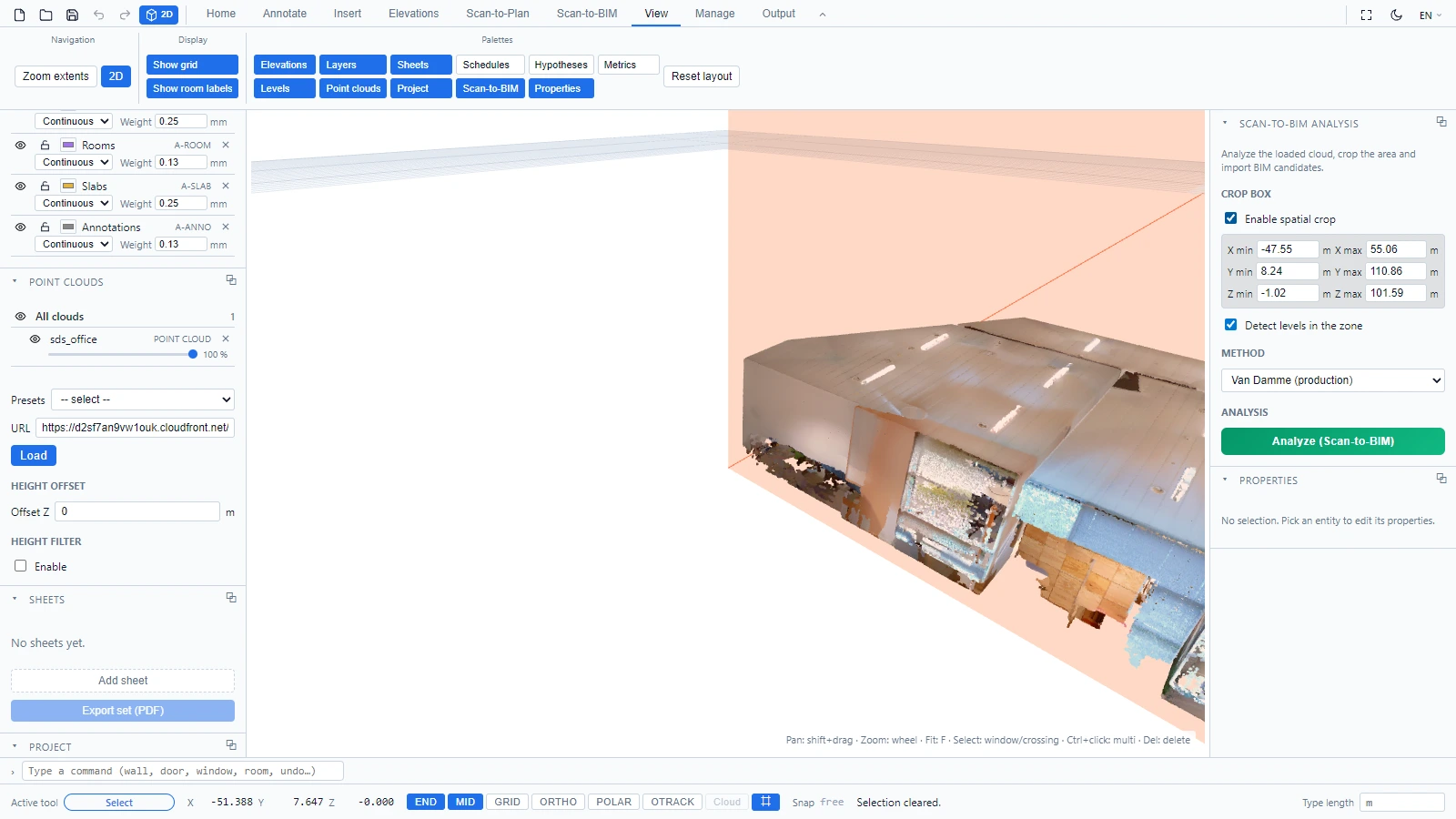

La caja naranja materializa la zona. Ajústela editando los campos X, Y y Z mín/máx del panel, o arrastrando directamente las caras de la caja en la vista, tanto en 2D como en 3D. La opción Detectar niveles en la zona restringe la detección de niveles a esa misma zona.
Secciones de trabajo

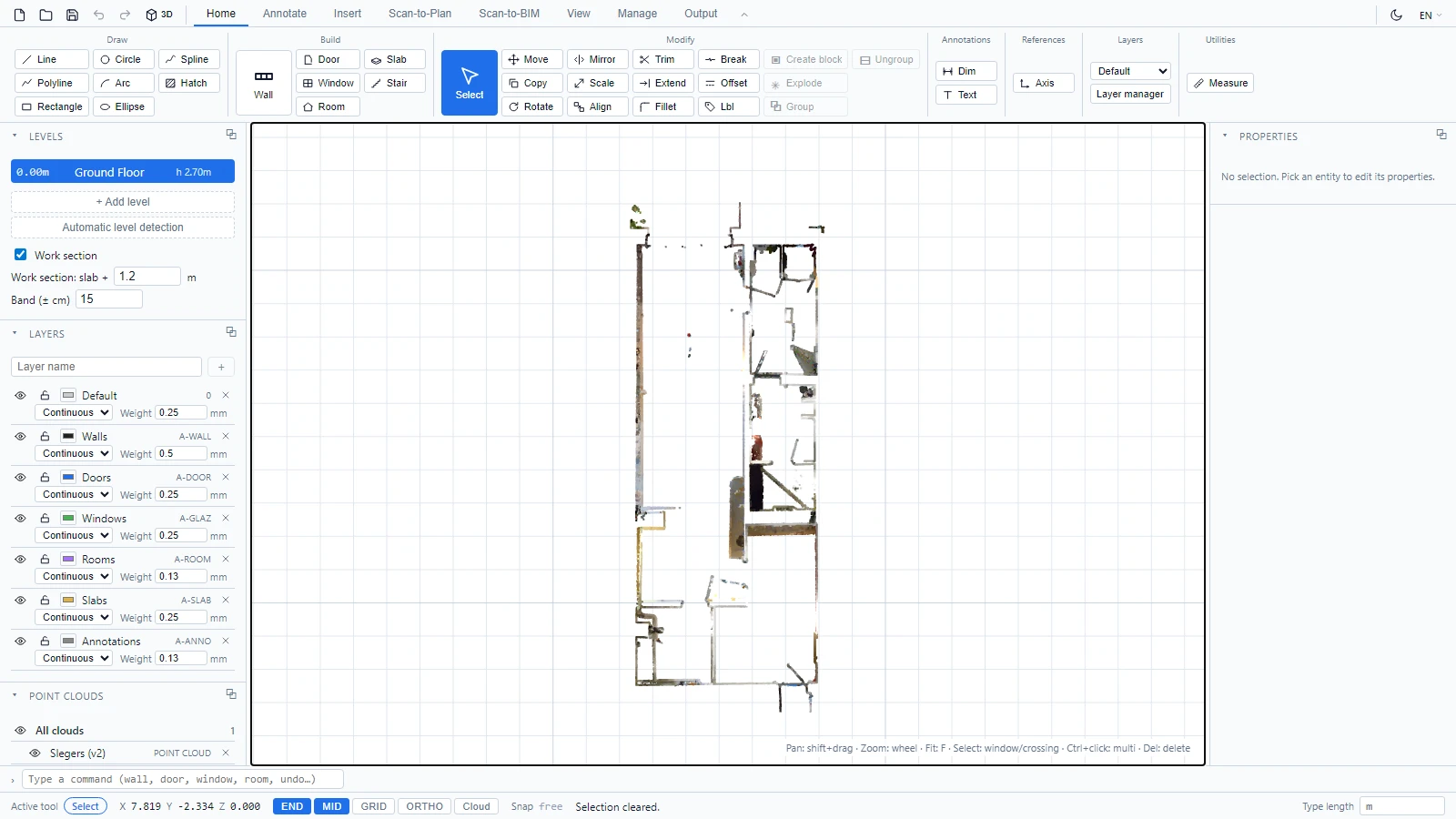

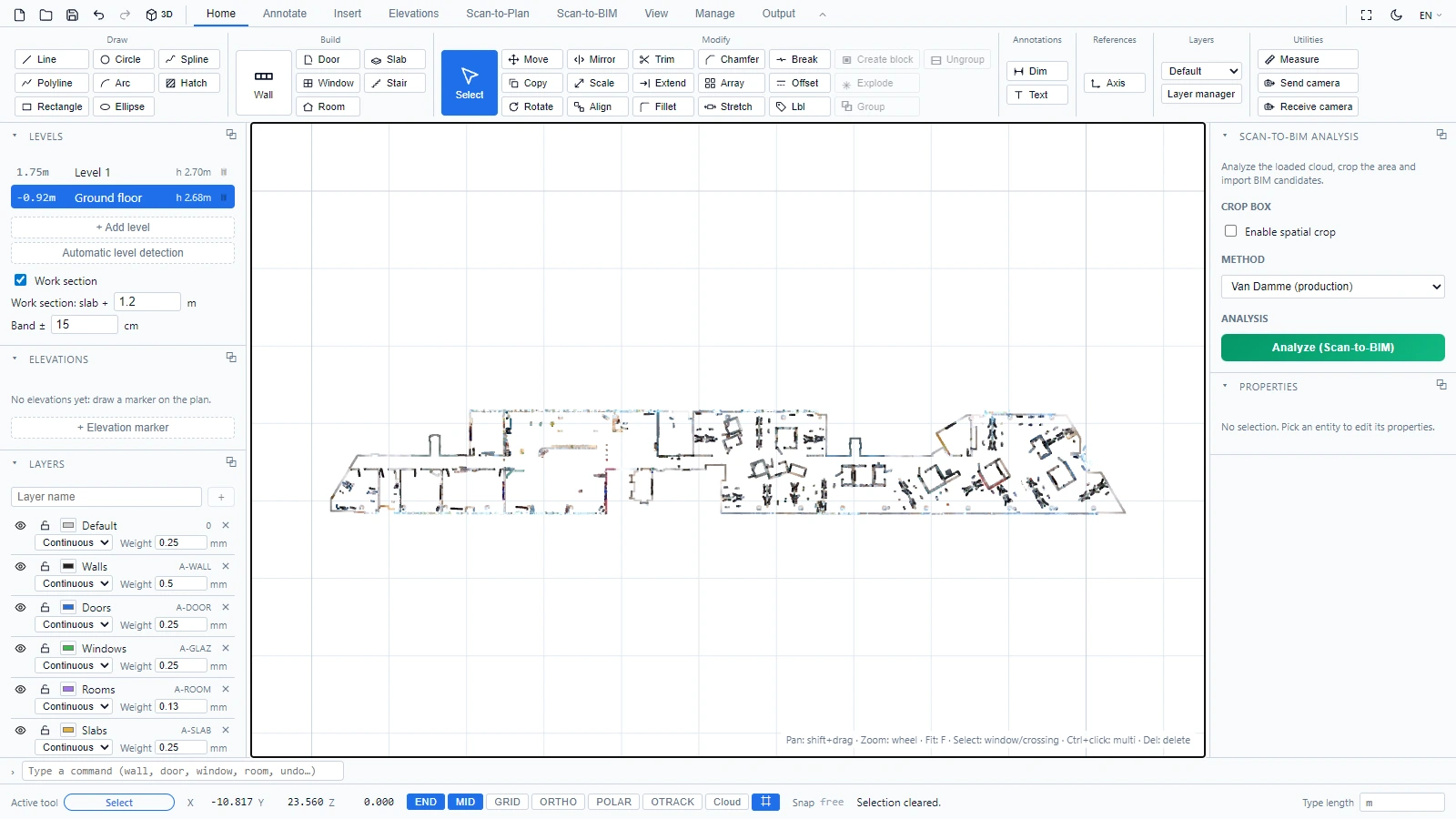

Una sección de trabajo es un corte horizontal de la nube a la altura del nivel activo. Actívela con la casilla Sección de trabajo del panel Niveles: la vista 2D muestra entonces únicamente los puntos de ese corte, lo que convierte el escaneo en un plano de planta legible sobre el que calcar.
Referencia a los puntos
Con una sección de trabajo activa, el conmutador Nube de la barra de estado queda disponible:
Actívelo y sus herramientas de dibujo se forzarán al punto del escaneo más cercano dentro del corte, con una mira que señala el punto capturado. La referencia a objetos CAD (END, MID) mantiene la prioridad cuando ambas se aplican: pulse Tab para invertir la prioridad en la posición del cursor. Calcar muros sobre un escaneo pasa a ser exacto en lugar de aproximado.
