Exportar a PDF
Exportar el plano actual
- Abra la pestaña Salida y haga clic en PDF... (el botón se activa en cuanto el dibujo tiene contenido).

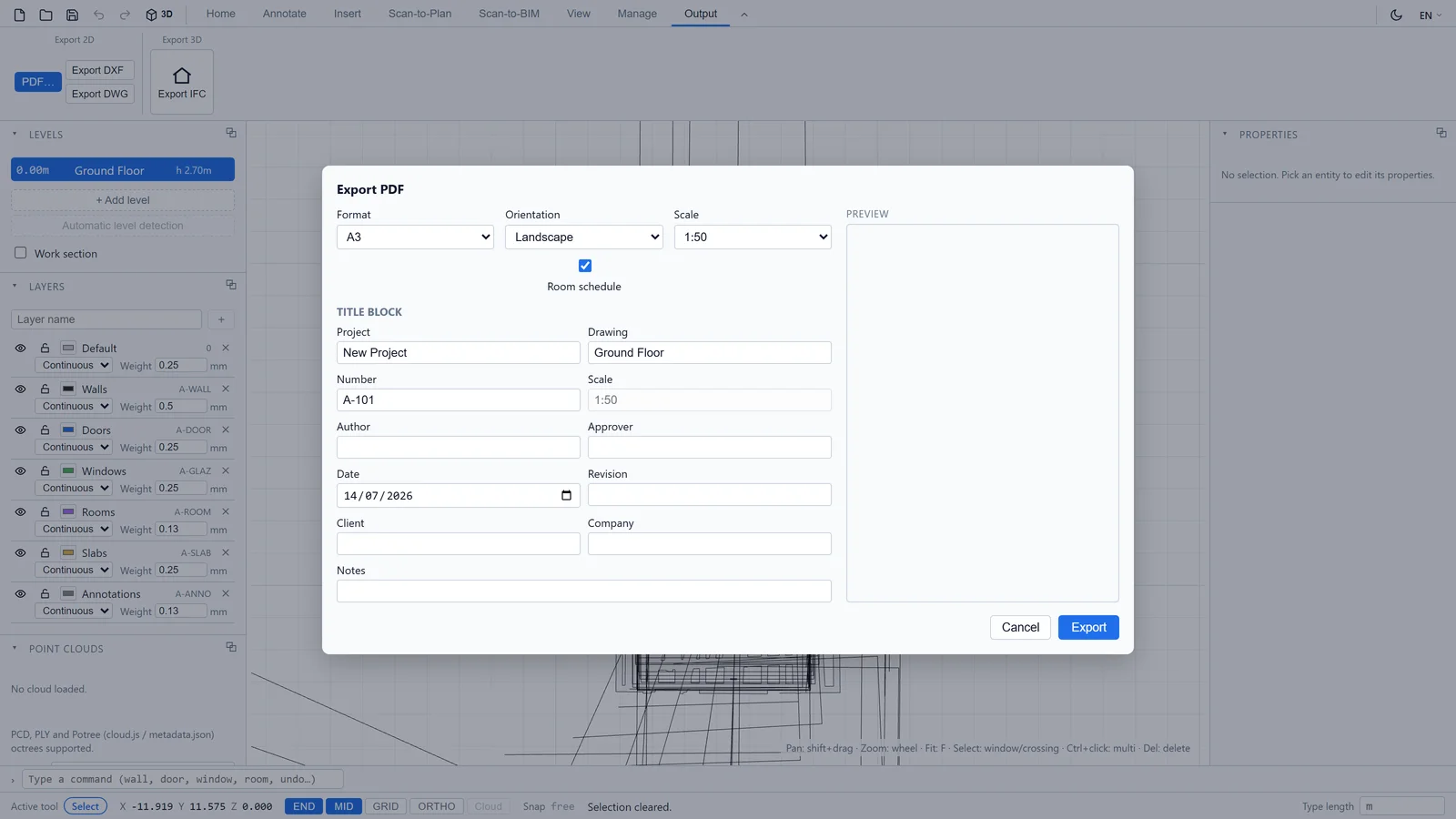

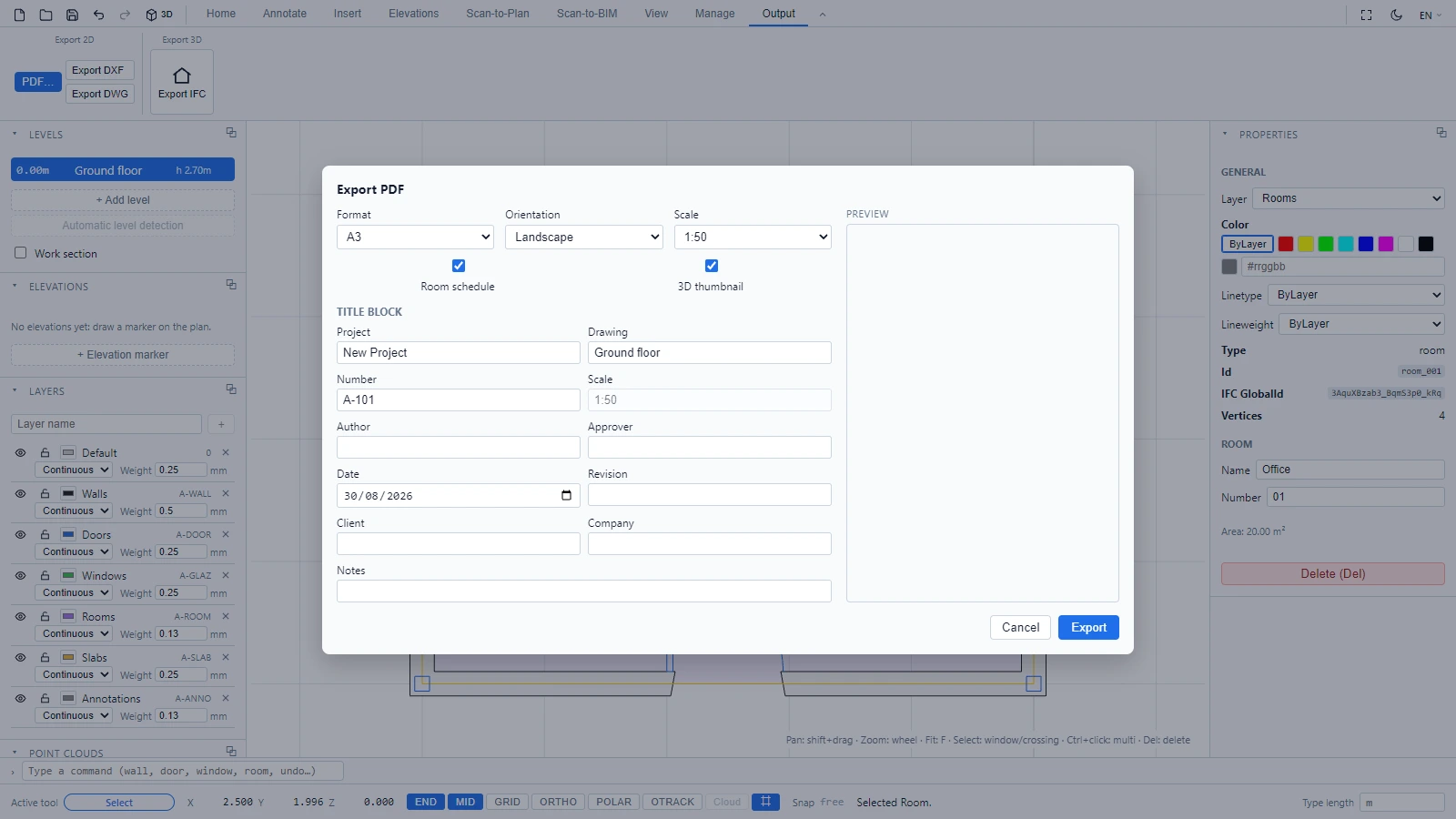

- Rellene el cuadro de diálogo Exportar PDF y haga clic en Exportar.
El cuadro de diálogo le ofrece:
- Formato y Orientación de la lámina (A3 horizontal de forma predeterminada).
- Escala: una escala arquitectónica real como 1:50, respetada en el papel.
- Tabla de superficies: añade a la lámina la tabla de habitaciones y superficies.
- Cuadro de rotulación: proyecto, nombre del dibujo (precargado con el nivel activo), número de lámina, autor, aprobador, fecha, revisión, cliente, empresa y notas. La vista previa de la derecha muestra la lámina compuesta.
El plano exportado es el nivel activo, dibujado a escala con sus capas tal como se muestran en ese momento: oculte lo que no deba imprimirse antes de exportar (consulte Capas).
Conjuntos de láminas
Para una entrega completa, abra el panel Láminas (Vista > Paletas > Láminas). Cada lámina asocia un nivel con un formato, una orientación y una escala, bajo su propio nombre y número. Exportar conjunto (PDF) produce entonces todo el conjunto de una sola vez.
El texto del PDF utiliza una fuente latina. Si su interfaz funciona en un idioma con otro sistema de escritura (ruso, chino, japonés, coreano, árabe, hebreo, hindi), las etiquetas del PDF recurren al inglés para que el resultado siga siendo legible.
Si tiene alguna pregunta o necesita más información, póngase en contacto con el equipo técnico.
