Fondos de plano de imagen y PDF

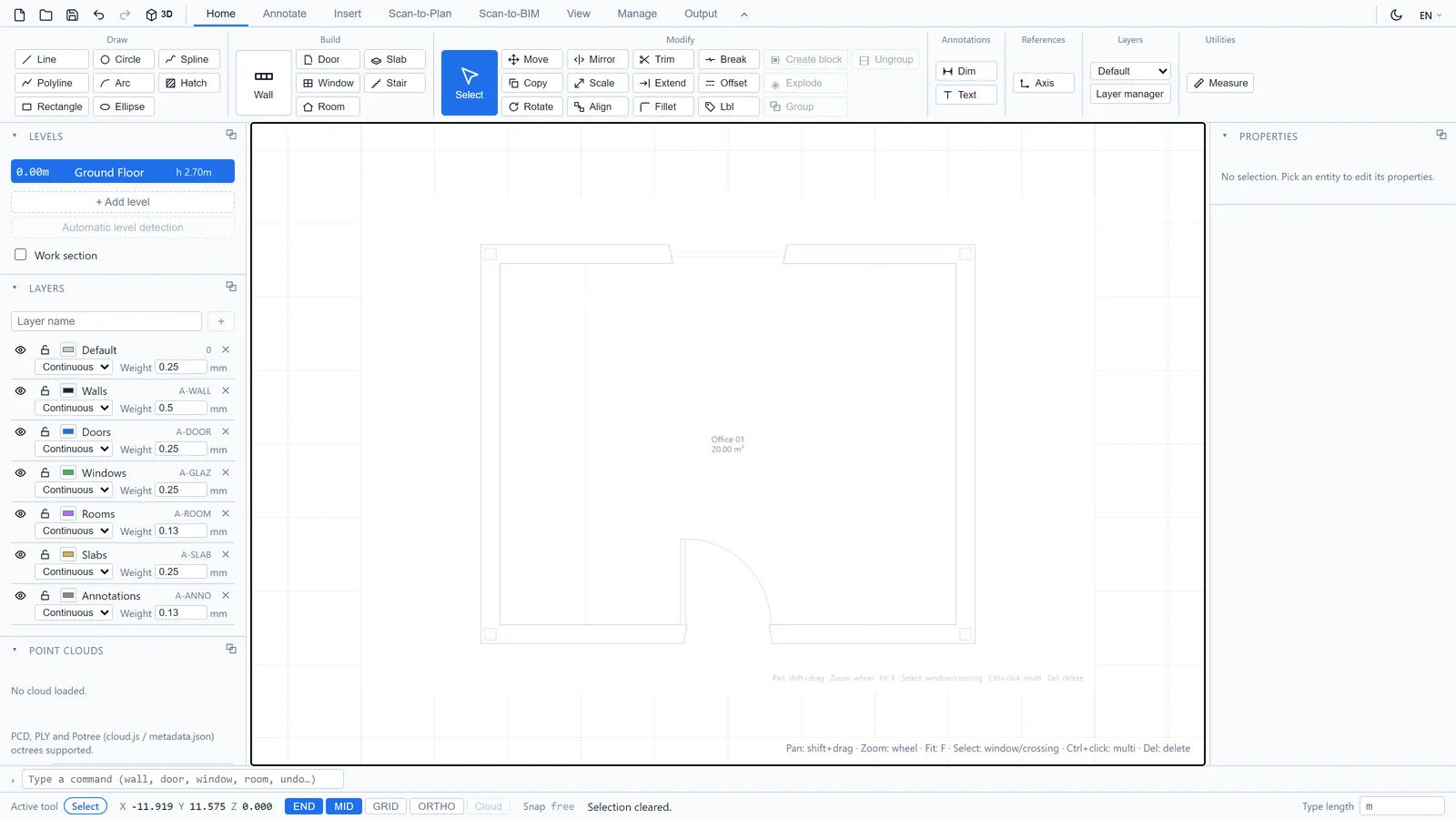

Un fondo de plano es un plano escaneado, una fotografía o un PDF que coloca bajo su dibujo para calcarlo. Es el punto de partida clásico cuando solo dispone de papel.

Colocar un fondo de plano

1. Abra la pestaña Insertar.
2. En Fondos de plano, haga clic en Imagen... para un archivo de imagen, o en PDF (fondo) para una página PDF.

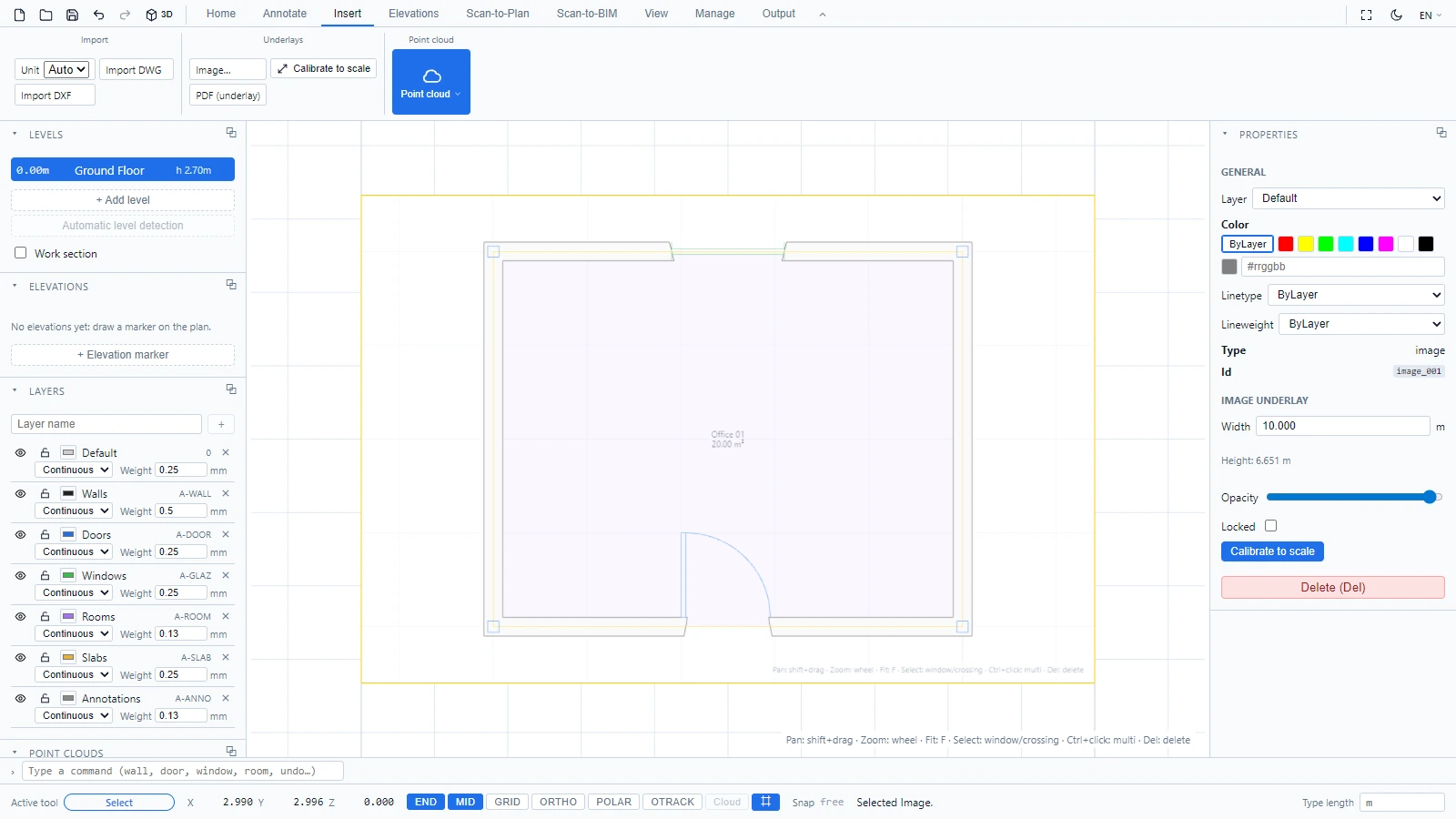

Seleccione el fondo de plano como cualquier objeto para ajustarlo en el panel de Propiedades, incluida la opacidad, o para bloquearlo de modo que sus clics lo atraviesen mientras calca.

Calibrarlo a dimensiones reales

Un escaneo tiene píxeles, no metros. Asígnele una escala:

1. Seleccione el fondo de plano de imagen.
2. En Insertar > Fondos de plano, haga clic en Calibrar a escala.
3. Haga clic en dos puntos cuya distancia real conozca, por ejemplo los dos extremos de un muro que conoce.

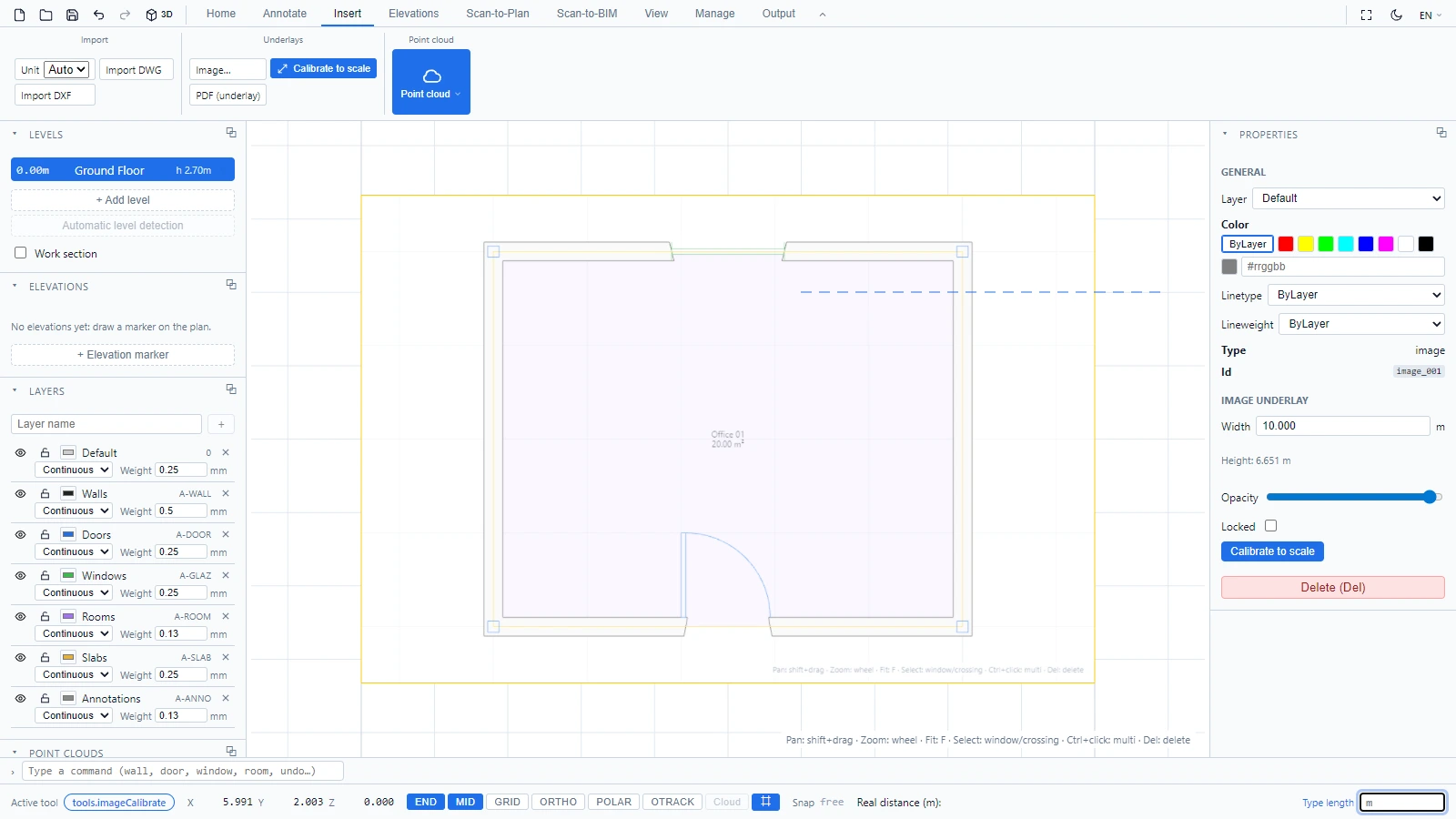

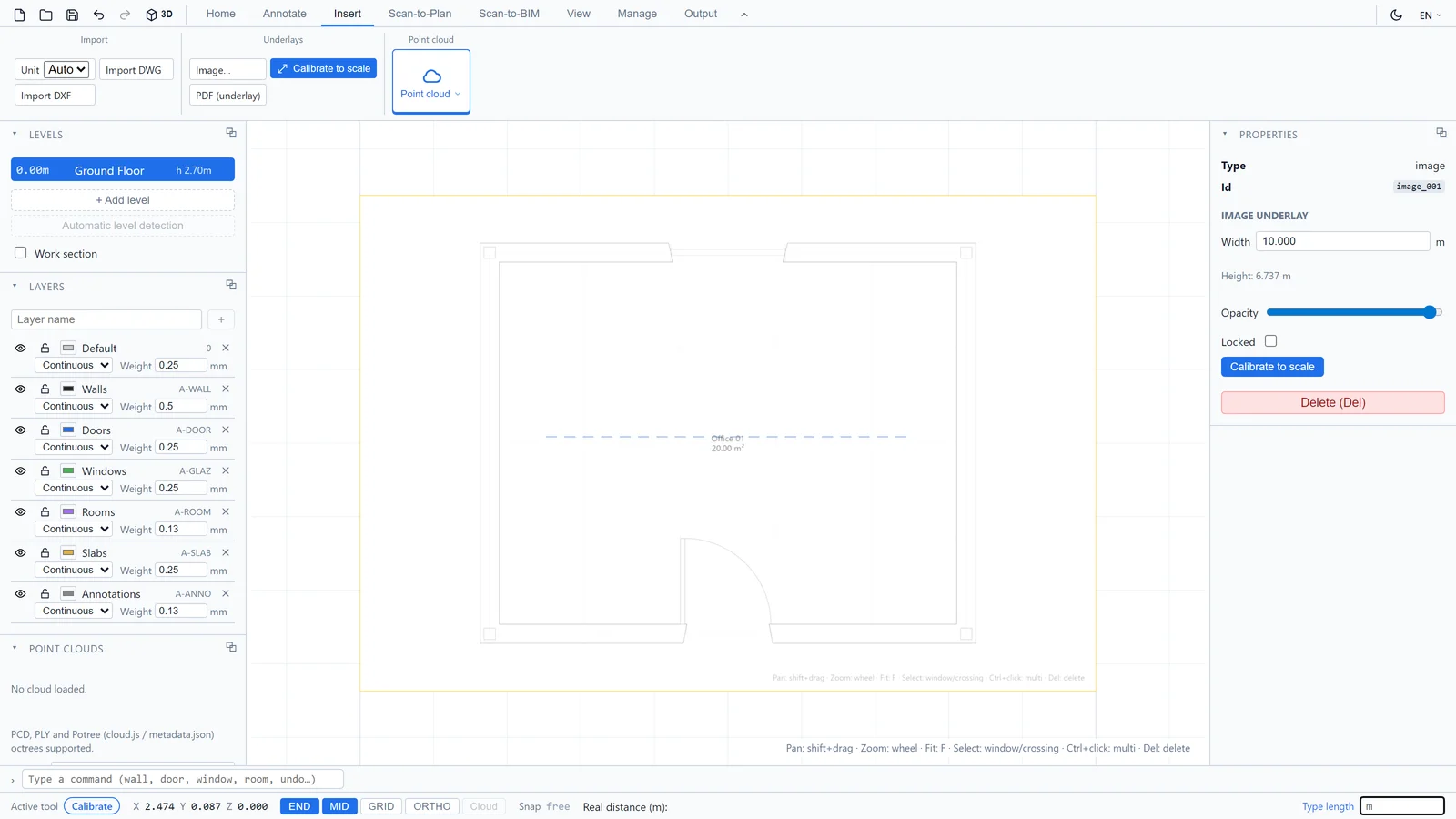

4. La barra de estado le pide la distancia real en metros: escríbala y pulse Enter.

El fondo de plano se reescala para que sus dos puntos queden exactamente a esa distancia. A partir de ahí, calque los muros sobre él con confianza (consulte Dibujar muros), y compruebe cualquier distancia con Medir.

Si el fondo de plano está bloqueado, desbloquéelo primero: la barra de estado se lo recuerda cuando la calibración se rechaza por ese motivo.
