Medir y ejes de referencia

Medir

Cuando solo necesita una cifra, no una entidad de cota:

1. Haga clic en Medir en Inicio > Utilidades (o escriba measure, o el código de AutoCAD di).
2. Haga clic en puntos a lo largo de lo que desea medir.

La barra de estado mantiene una lectura continua: la longitud del segmento actual, el total y el área encerrada en cuanto tiene tres o más puntos. El clic derecho o Escape reinicia la medición. No se añade nada al dibujo.

Ejes de referencia

Los ejes son las líneas de referencia con letras de los planos de construcción. En Inicio > Referencias:

1. Haga clic en Eje.
2. Haga clic en los dos puntos finales del eje.

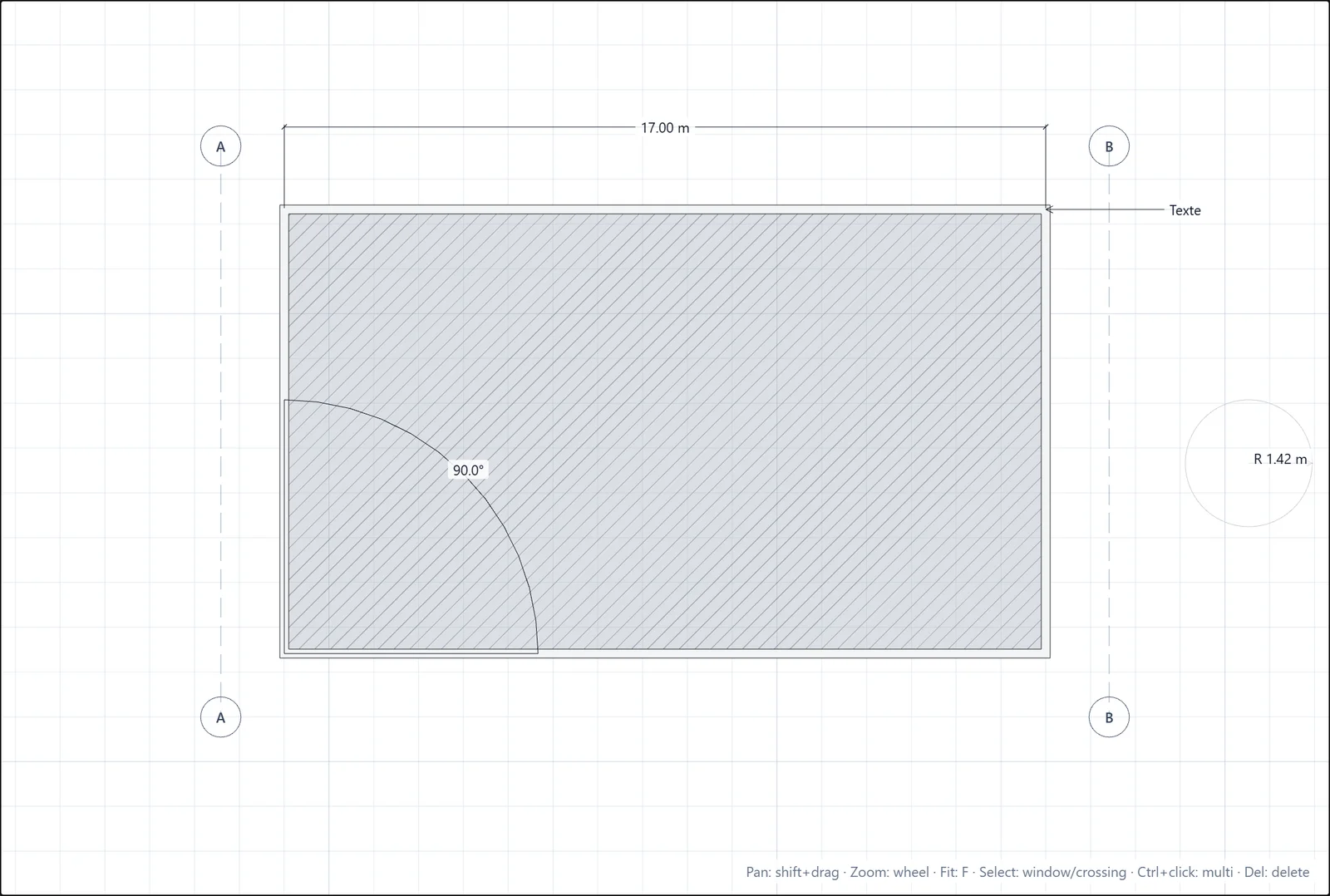

Cada eje recibe su letra automáticamente (Eje A, Eje B...) y la muestra en una burbuja en ambos extremos.
