Cotas
Todas las herramientas de cota se encuentran en la pestaña Anotar (las más utilizadas también se reproducen en Inicio > Anotaciones).
Cotas lineales
- Haga clic en Cota (atajo H), o escriba
dim. - Haga clic en el primer punto y luego en el segundo. La referencia a objetos END y MID le proporciona cotas de muro exactas.

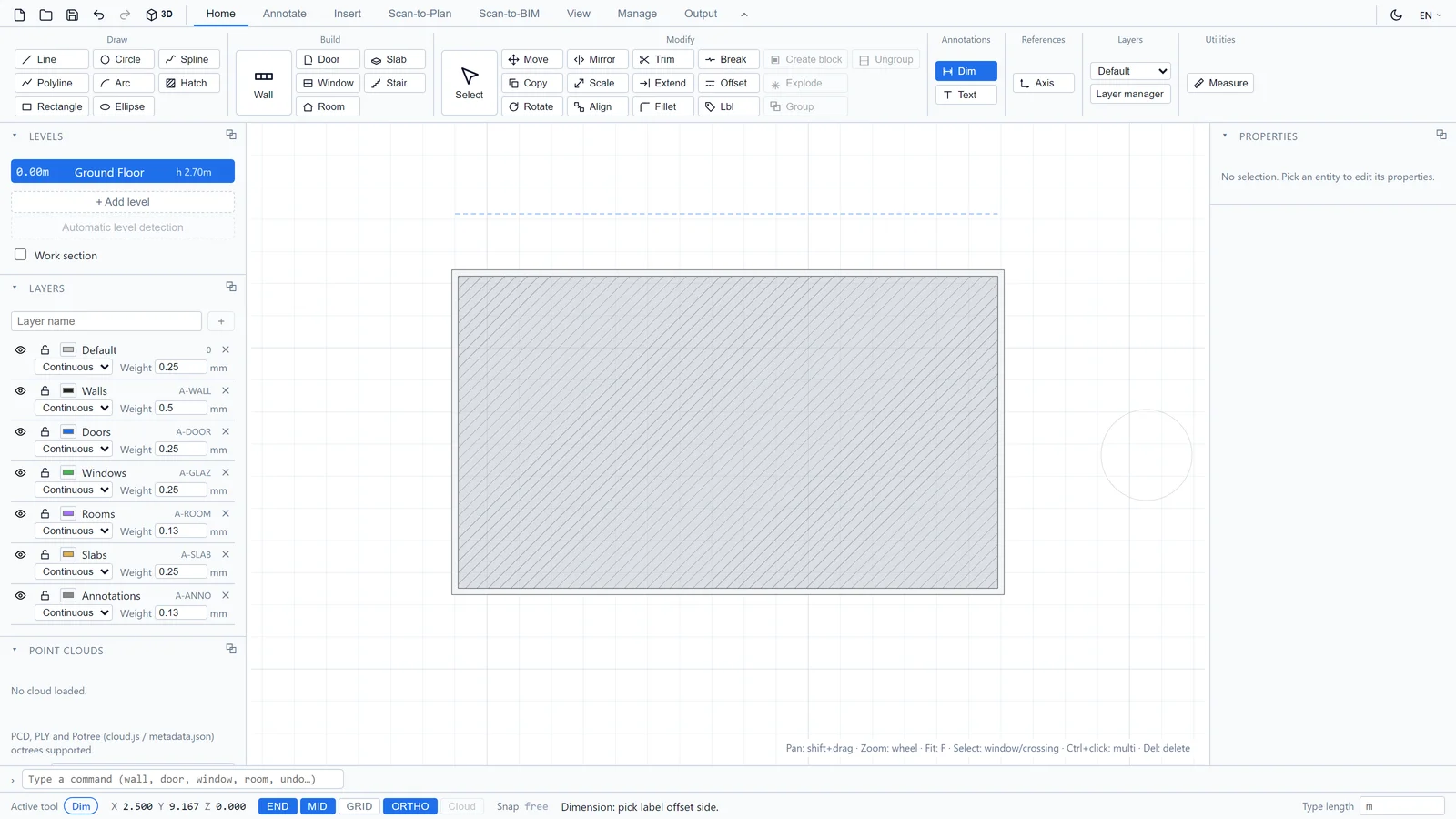

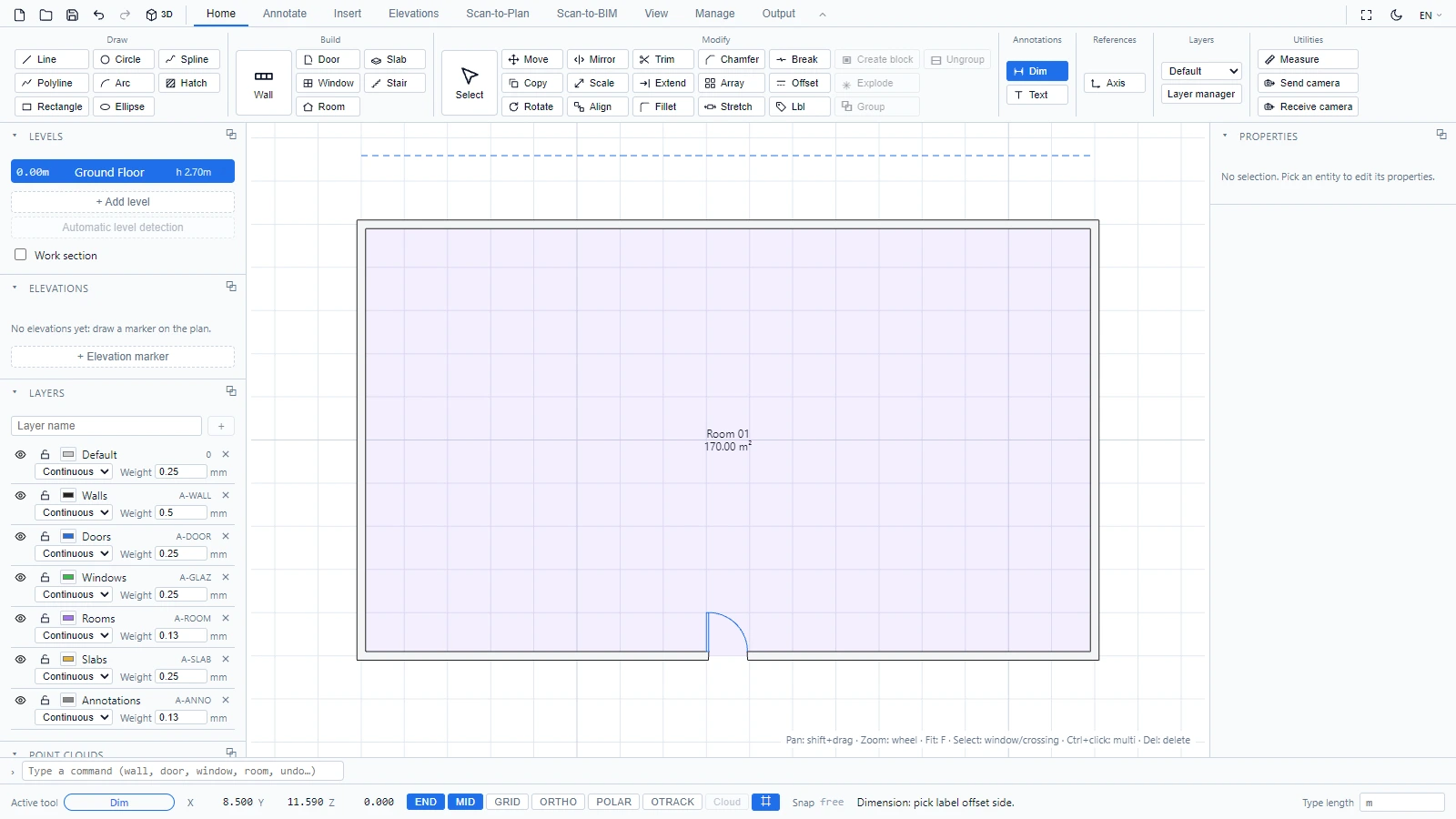

- Mueva el cursor para elegir el lado de la línea de cota y haga clic para colocarla.
La herramienta se encadena: después de cada cota, espera el primer punto de la siguiente. Escape la detiene.
- Continua coloca la siguiente cota comenzando donde terminó la anterior, para obtener una serie de cotas alineadas.
- Línea base apila las cotas que comparten el mismo primer punto.

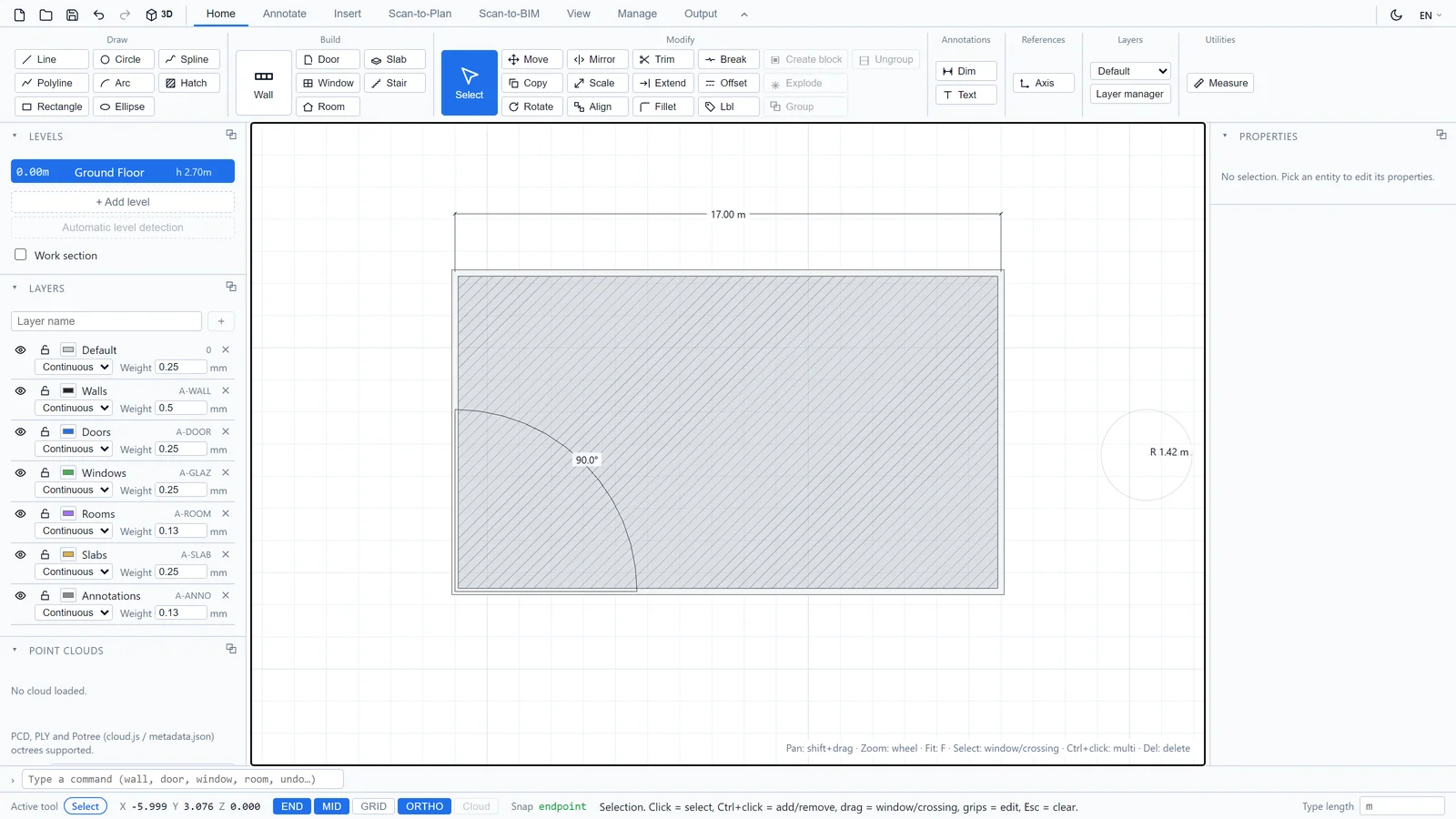

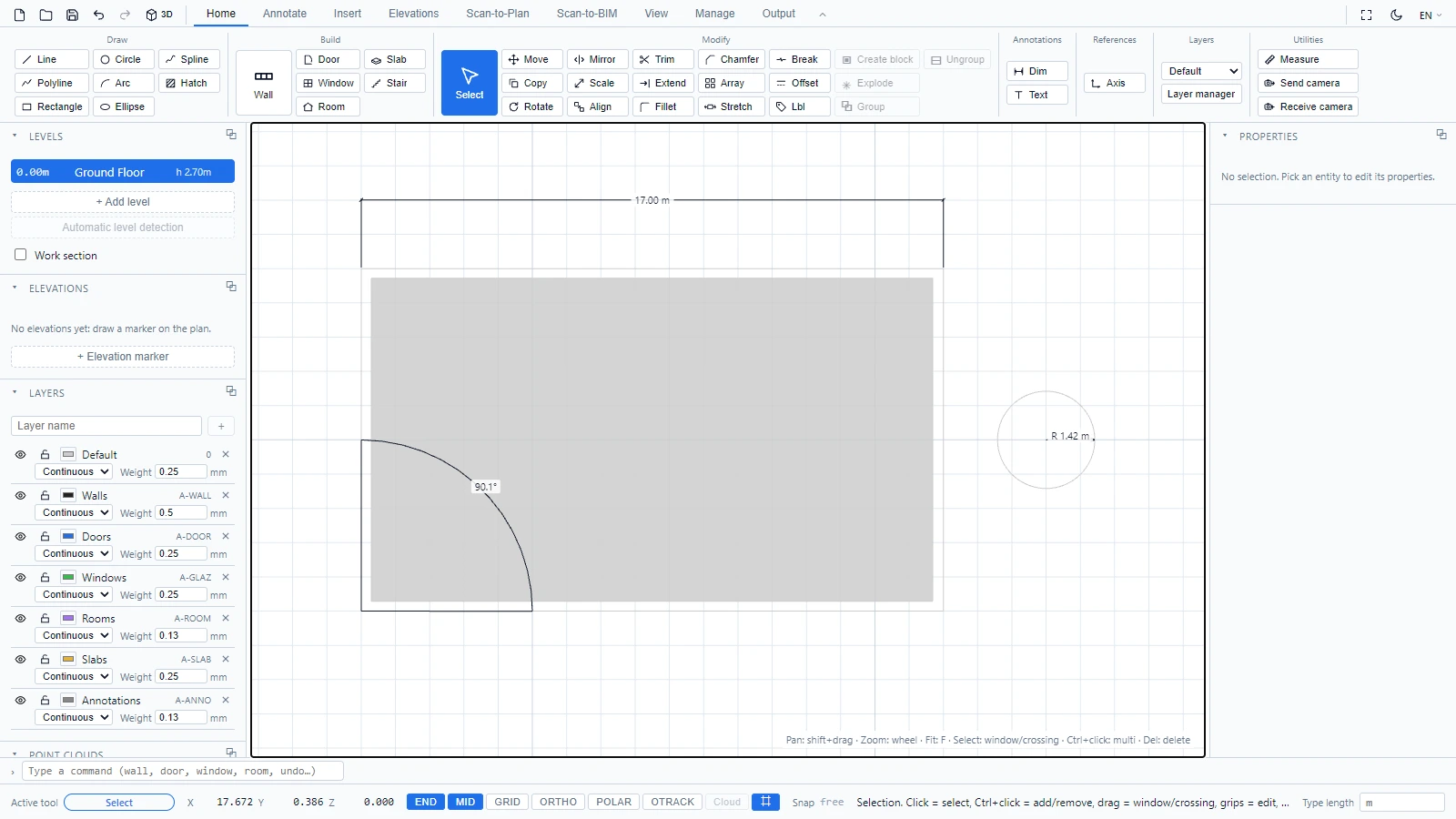

Radio, Diámetro, Angular
- Radio y Diámetro: un clic sobre un círculo.
- Angular: haga clic en el vértice del ángulo y luego en un punto de cada lado.
Las cotas son entidades reales: seleccione una para desplazarla o eliminarla, como cualquier otro elemento. Residen en la capa de Anotaciones (A-ANNO), de modo que puede activar y desactivar todo el conjunto de anotaciones con un solo clic (consulte Capas).
