Grupos y bloques
Cuando un conjunto de objetos forma una unidad (una mesa con su silla, un mueble de cocina, un detalle repetido), deje de manipular las partes una a una. ATIS.cad le ofrece dos niveles de agrupación, ambos en Inicio > Modificar.
Crear un bloque
- Seleccione los objetos (la selección por ventana es la más rápida, consulte Seleccionar y editar objetos).
- Haga clic en Crear bloque y asígnele un nombre.

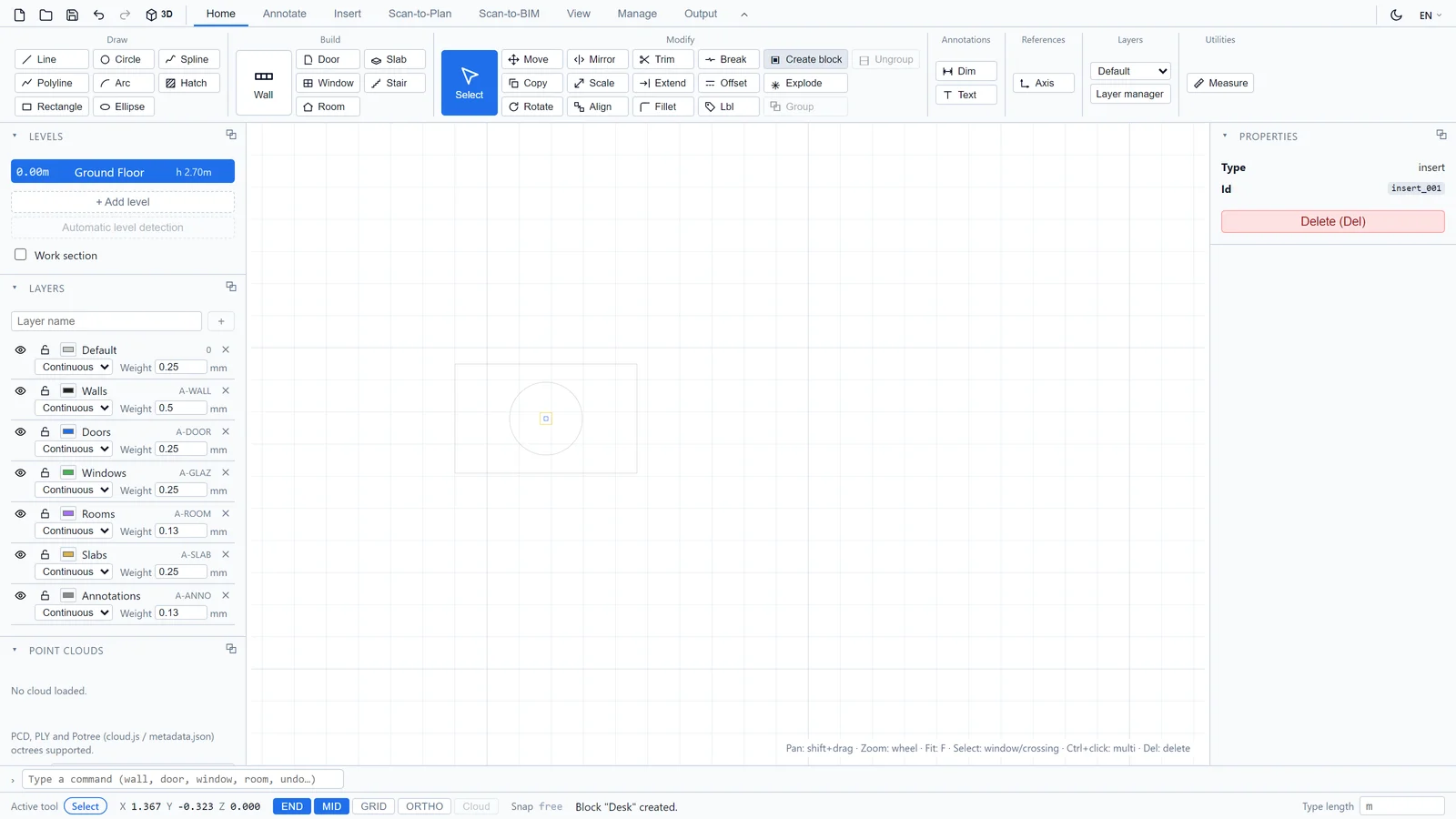

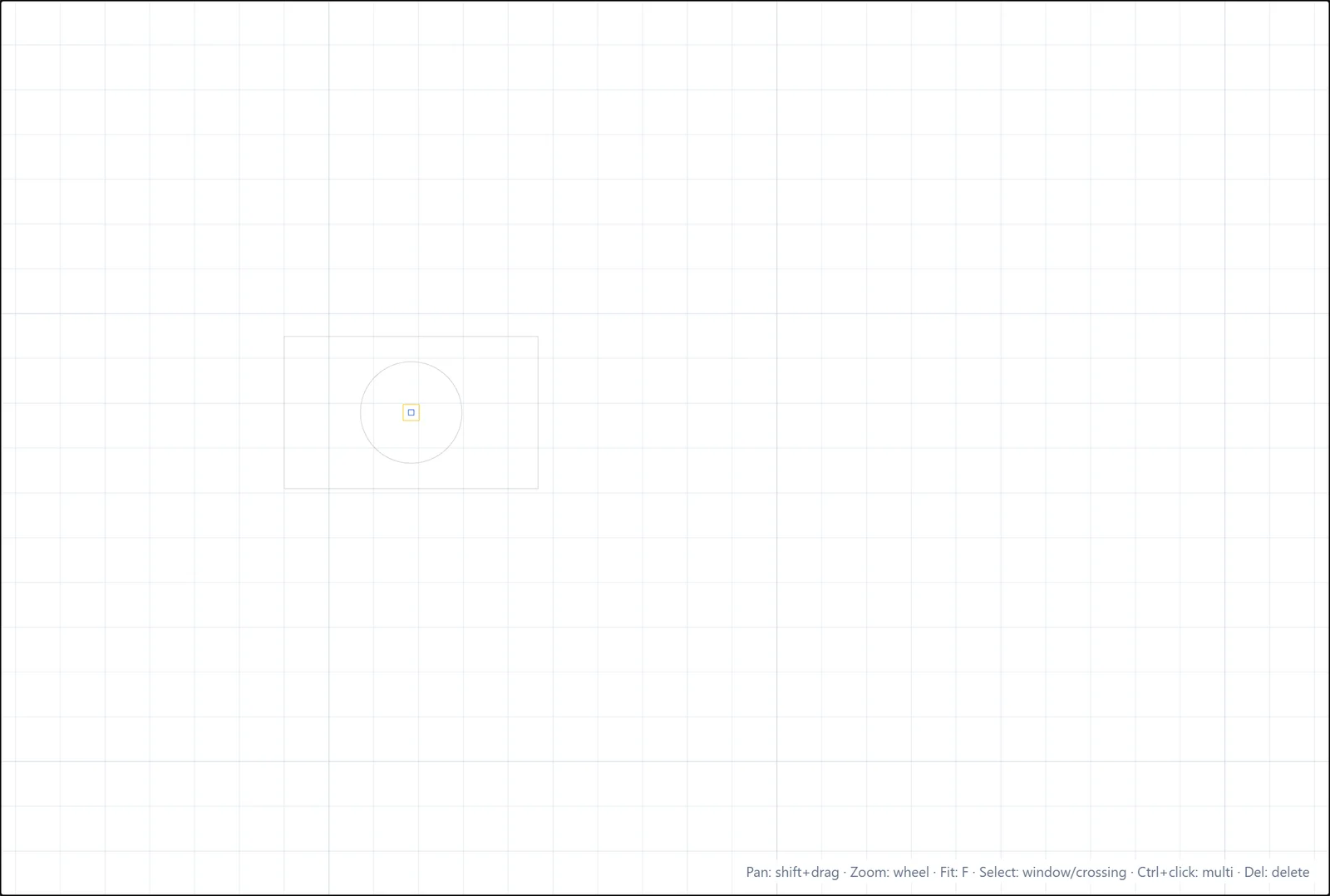

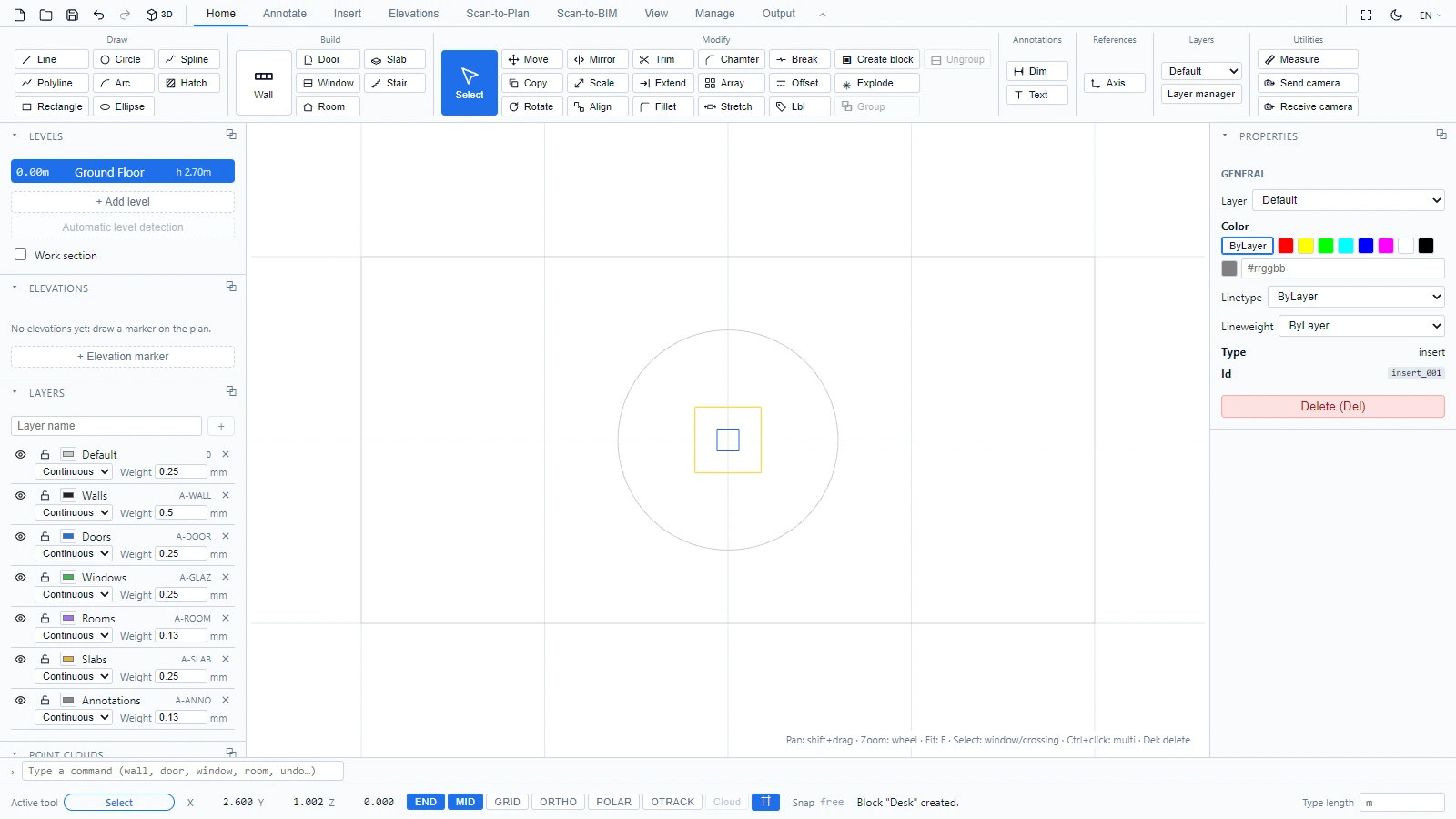

La selección se convierte en una única instancia de bloque. Se selecciona, se desplaza y se copia como una sola unidad, que es exactamente lo que se busca para el mobiliario y los símbolos repetidos:
Descomponer un bloque

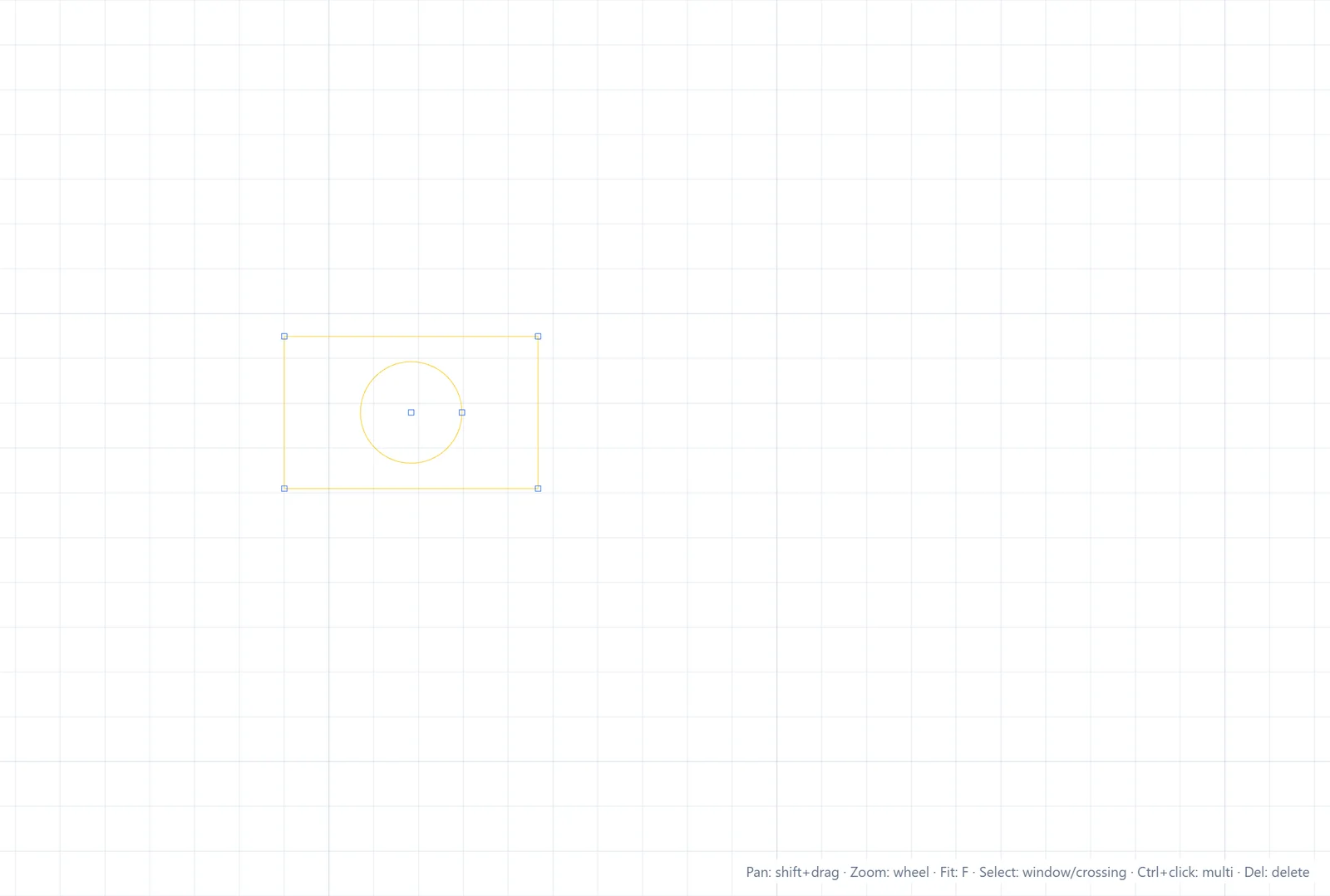

Para editar el interior de una instancia de bloque, selecciónela y haga clic en Descomponer en Inicio > Modificar. La instancia se sustituye por sus entidades componentes, y la barra de estado las cuenta, por ejemplo "Descompuesto: 2 entidades creadas."
Descomponer también resulta importante para los archivos DWG importados: algunos objetos de AutoCAD llegan como instancias de bloque intocables, y Descomponer es la manera de abrirlos.
Grupos
Un grupo es una asociación más ligera: haga clic en Agrupar para vincular los objetos seleccionados bajo un nombre, y en Desagrupar para deshacer la asociación. A diferencia de un bloque, un grupo no crea una definición reutilizable, simplemente mantiene juntos a los elementos asociados.
