Dibujar muros

Iniciar una cadena de muros

1. En Inicio > Construir, haga clic en Muro (o escriba wall en la línea de comando, o pulse W).
2. Haga clic en el punto inicial en el área de dibujo.
3. Haga clic en el punto final. El muro se crea y comienza uno nuevo desde ahí, de modo que puede encadenar segmentos sin volver a hacer clic en la herramienta.
4. Pulse Escape para terminar.

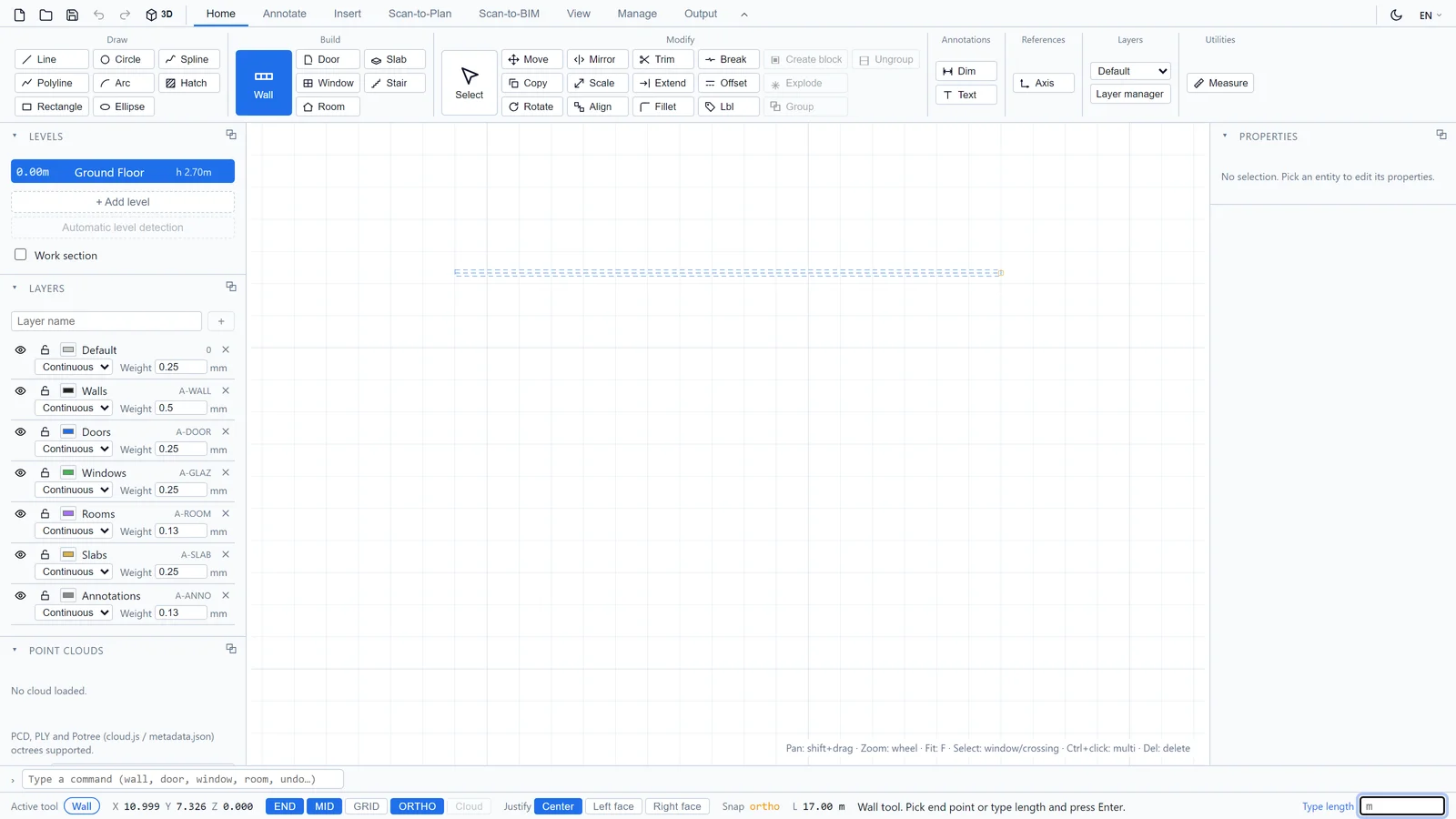

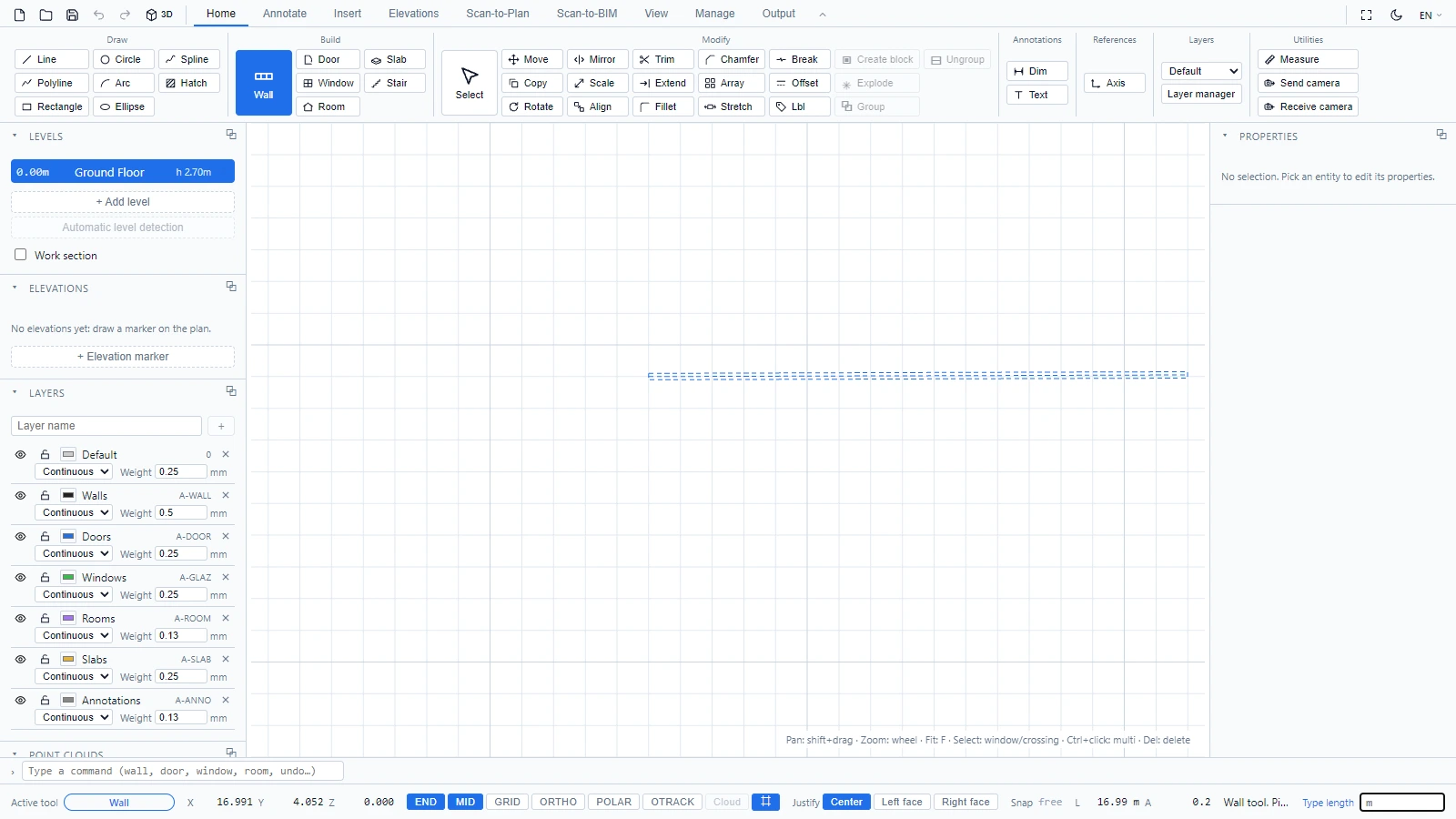

Mientras dibuja, la barra de estado es su copiloto:

• L muestra la longitud en tiempo real del segmento que está a punto de colocar.
• En lugar de hacer clic en el punto final, escriba una longitud exacta y pulse Enter. El muro se dibuja con esa longitud en la dirección del cursor.
• ORTHO mantiene sus muros horizontales o verticales. END y MID fuerzan el cursor a los puntos finales y medios de la geometría existente.
• Justificación elige qué línea del muro sigue sus clics: Centro, Cara izquierda o Cara derecha. Utilícelo para dibujar a lo largo de una cara existente, por ejemplo al calcar un plano de levantamiento.

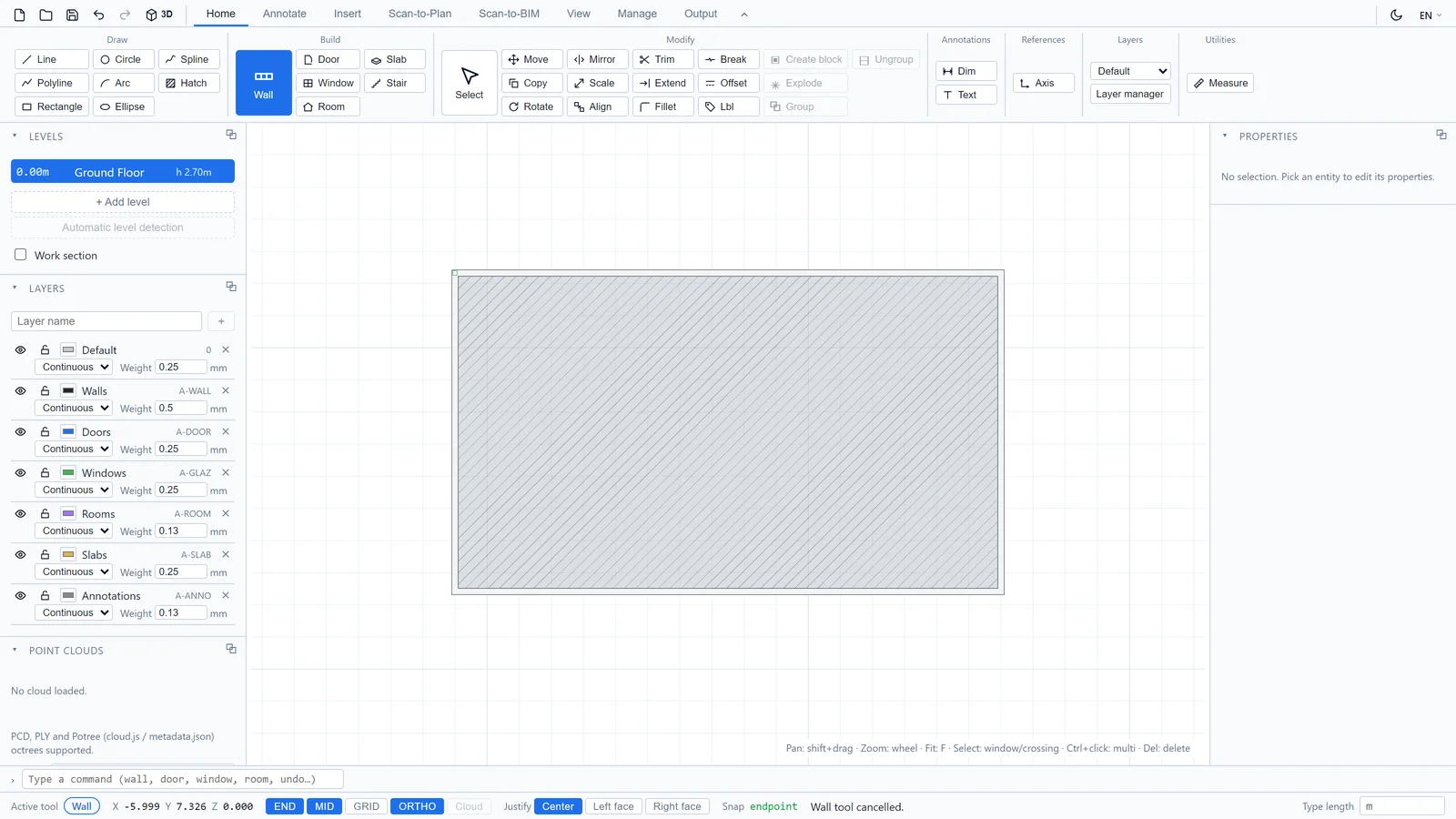

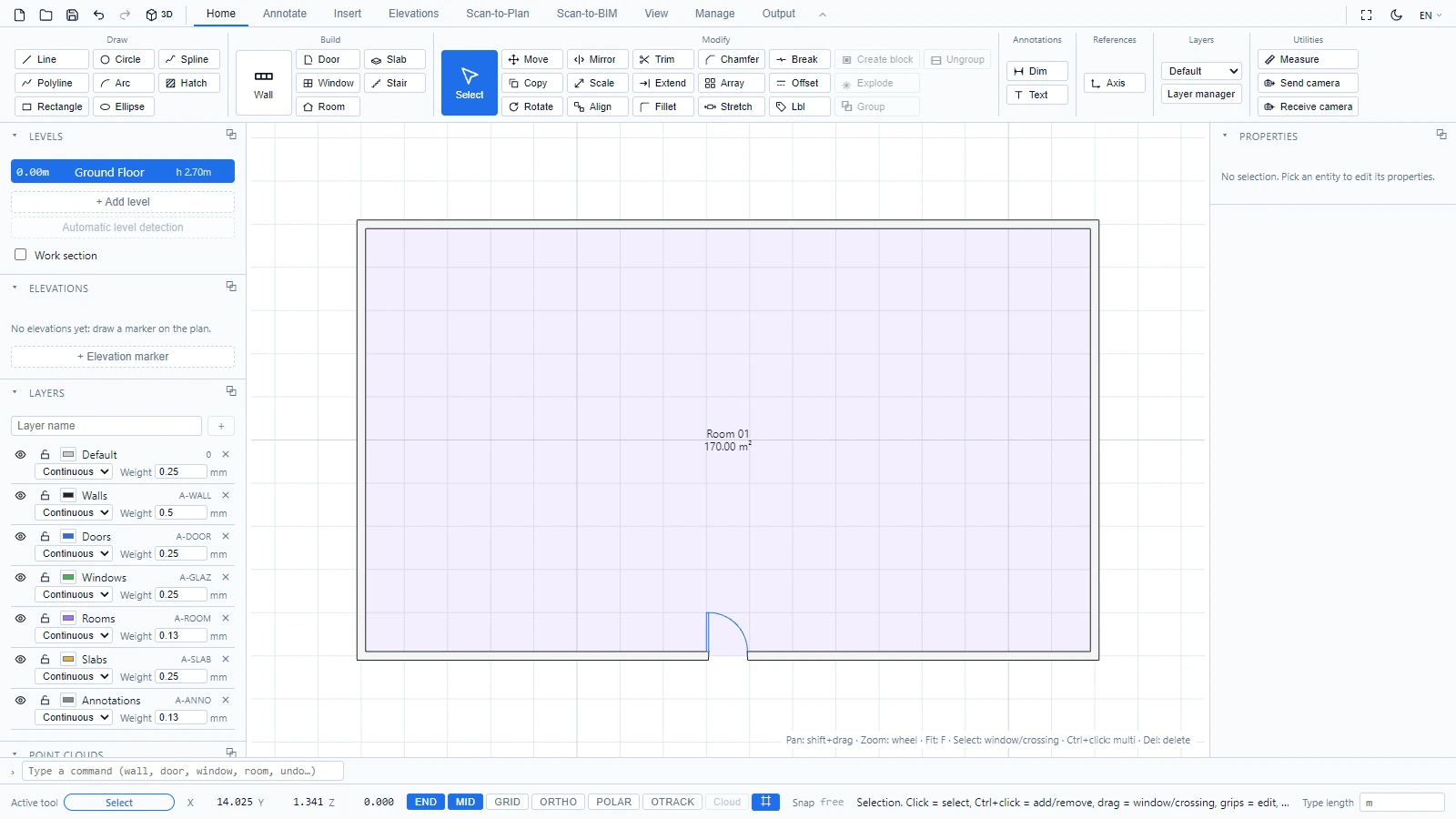

Cierre el contorno, obtenga una habitación

Cuando una cadena de muros cierra un contorno, la habitación interior se detecta automáticamente: recibe un nombre, un relleno de suelo y una superficie en tiempo real. No necesita calcar nada dos veces.

Las esquinas se unen y se limpian automáticamente, en 2D y en el modelo 3D.

Cambiar lo que es un muro

Seleccione cualquier muro para editarlo en el panel de Propiedades: familia, espesor, altura, tipo Interior o Exterior, línea de referencia y material. Consulte Seleccionar y editar objetos.

Si tiene alguna pregunta o necesita más información, póngase en contacto con el equipo técnico.
