Añadiendo Elementos 3D Principales
Hay 2 maneras de añadir objetos primarios a un proyecto, la primera es usando el menú de importación, la segunda te permite crear objetos 3D desde un archivo CSV.
Carga con el menú de importación

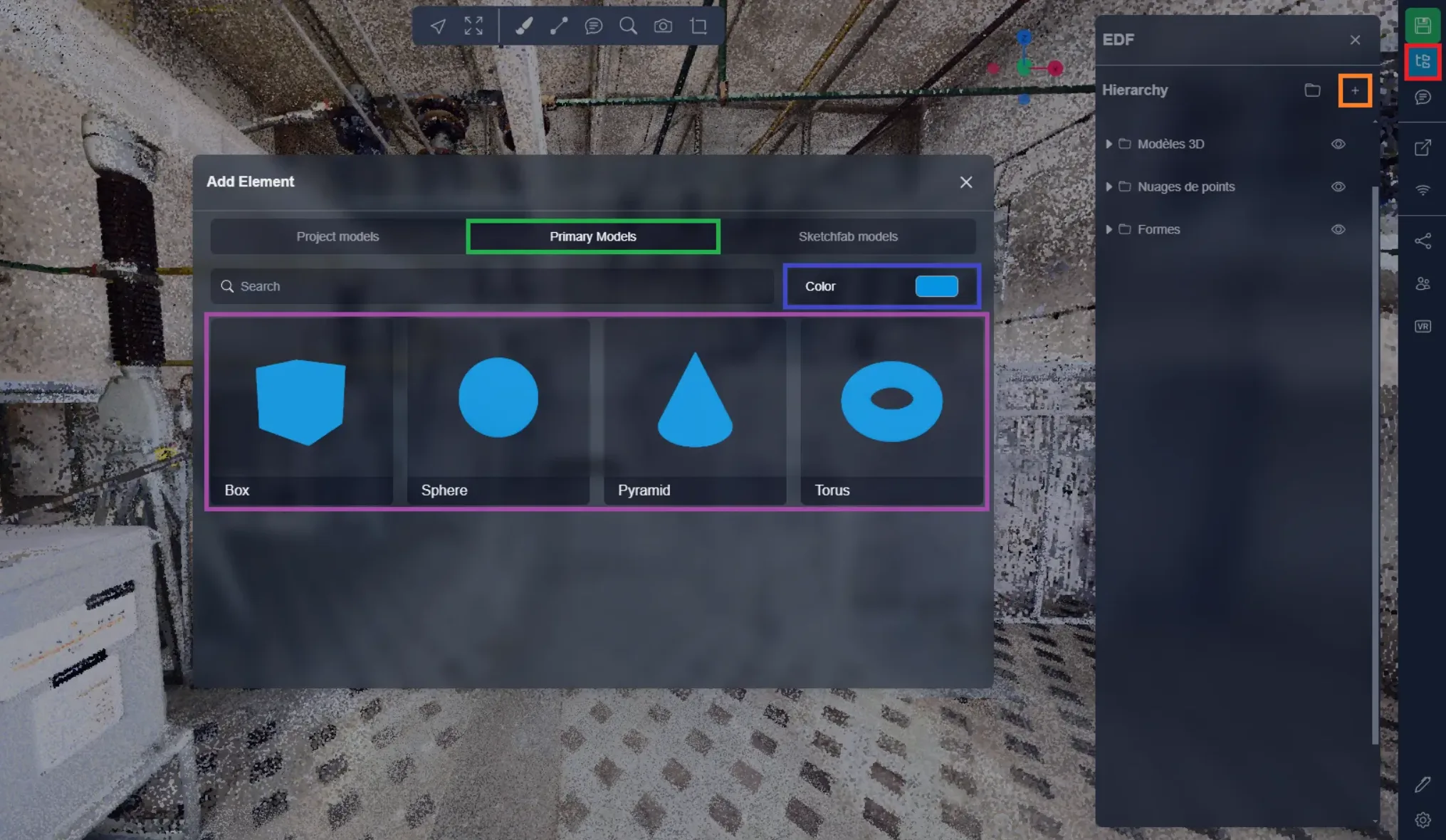

Este menú te permite visualizar el objeto que vas a importar. Todo lo que tienes que hacer es abrir el menú de añadir objeto ubicado en el menú del proyecto y seleccionar la pestaña “Modelos primarios”.
Aquí, encontrarás la lista de todos los objetos disponibles, solo necesitas elegir el color que deseas y luego hacer clic en el objeto que deseas importar.

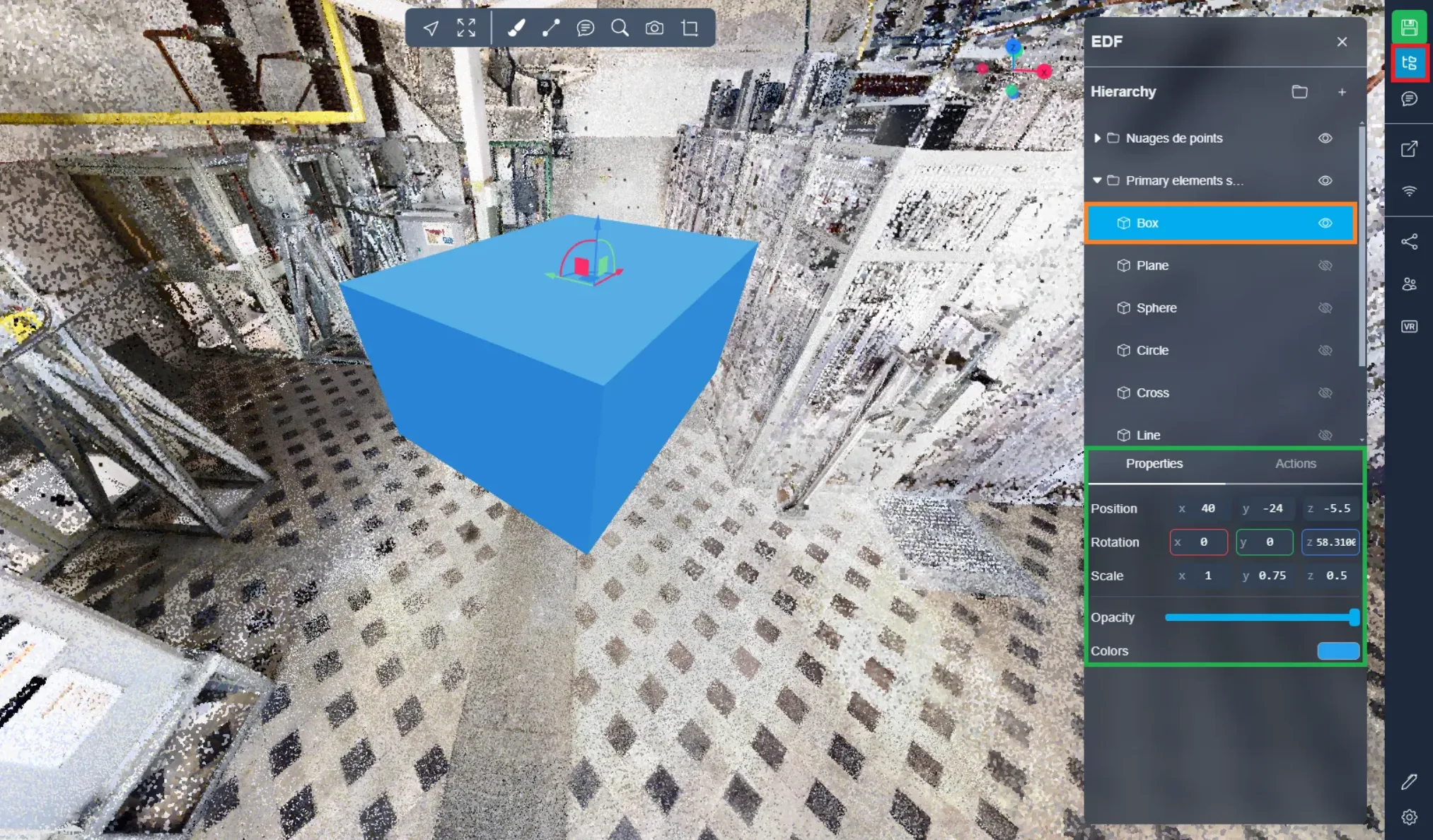

El elemento aparecerá entonces frente a ti en la aplicación 3D, eres libre de cambiar sus parámetros usando las propiedades del objeto. Encontrarás estas opciones después de seleccionar tu modelo desde el menú del proyecto.
Para interactuar con el objeto, moverlo, cambiar su forma, tamaño, rotación, puedes consultar este artículo.
Carga con un archivo CSV

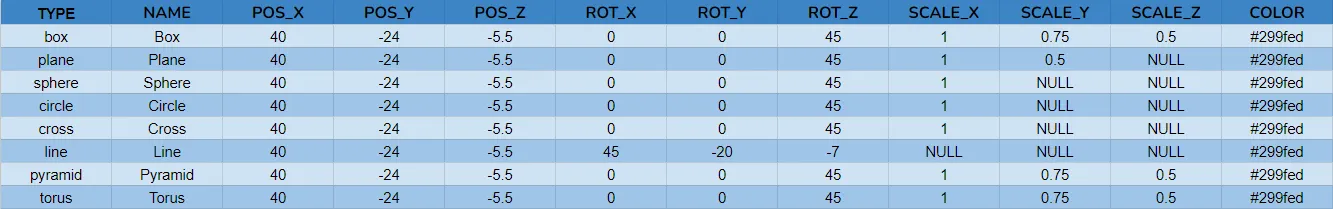

También es posible hacer esta importación usando un archivo CSV. Este archivo se construye de la siguiente manera:
- TYPE: este es el tipo de elemento a añadir (Puedes encontrar los 8 tipos en el resto del artículo, el código está entre paréntesis para cada tipo)
- NAME: este es el nombre que deseas darle a tus elementos (sin restricciones)
- POS\_X, POS\_Y y POS\_Z: estas son las coordenadas de inserción del elemento (el centro del elemento)
- ROT\_X, ROT\_Y y ROT\_Z: estas son las rotaciones del elemento expresadas en grados
- SCALE\_X, SCALE\_Y y SCALE\_Z: estos 3 valores determinan el tamaño del elemento dependiendo de su tipo (lo detallaremos más adelante)
- COLOR: este es el color del elemento expresado en hexadecimal (ten cuidado, no olvides el # delante del código)

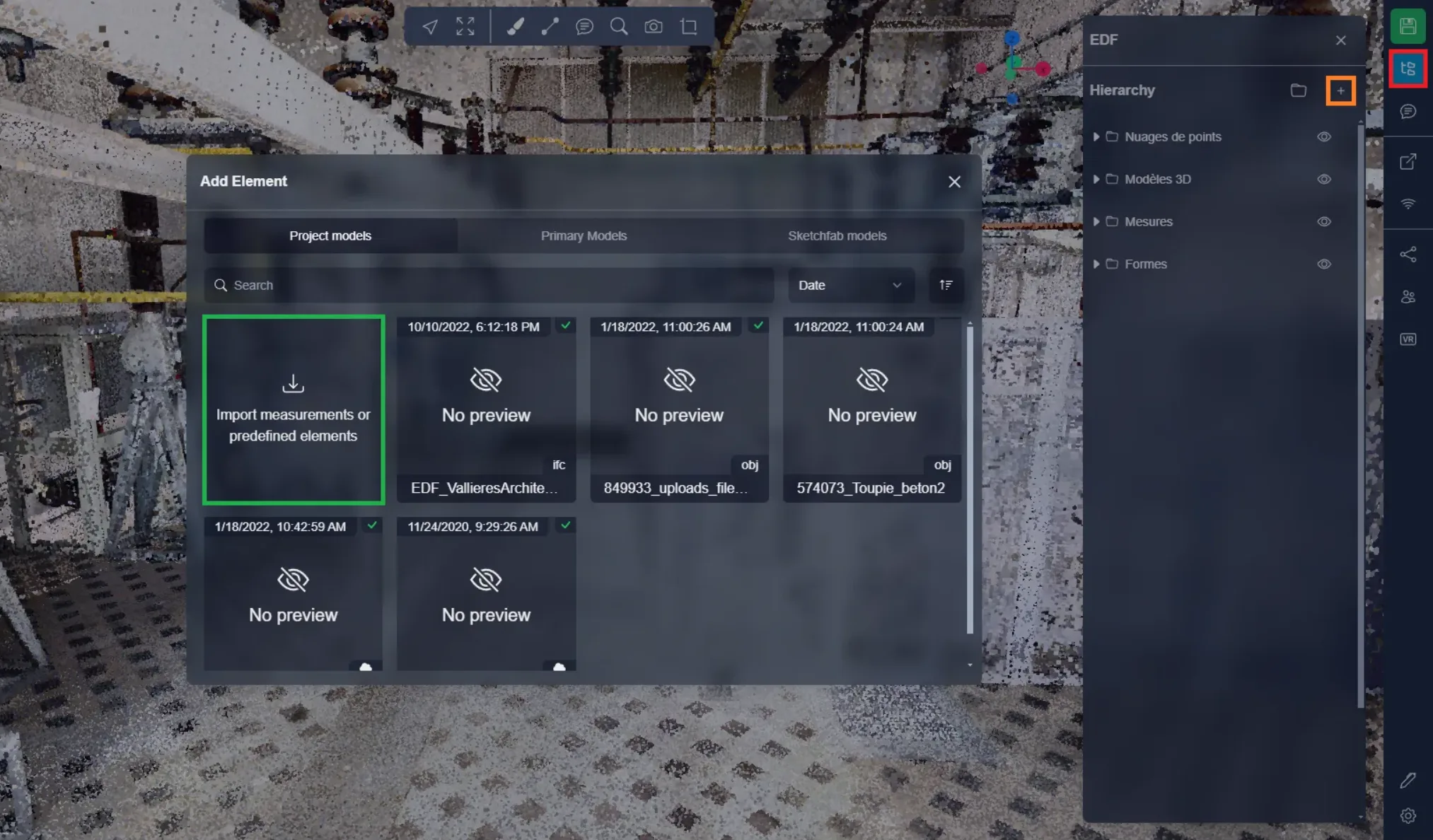

Para añadir el CSV a la plataforma, es muy simple, solo abre el menú del proyecto y haz clic en el botón + para abrir la ventana de importación. Aquí, solo necesitas hacer clic en la opción de importación para poder enviar tu archivo.

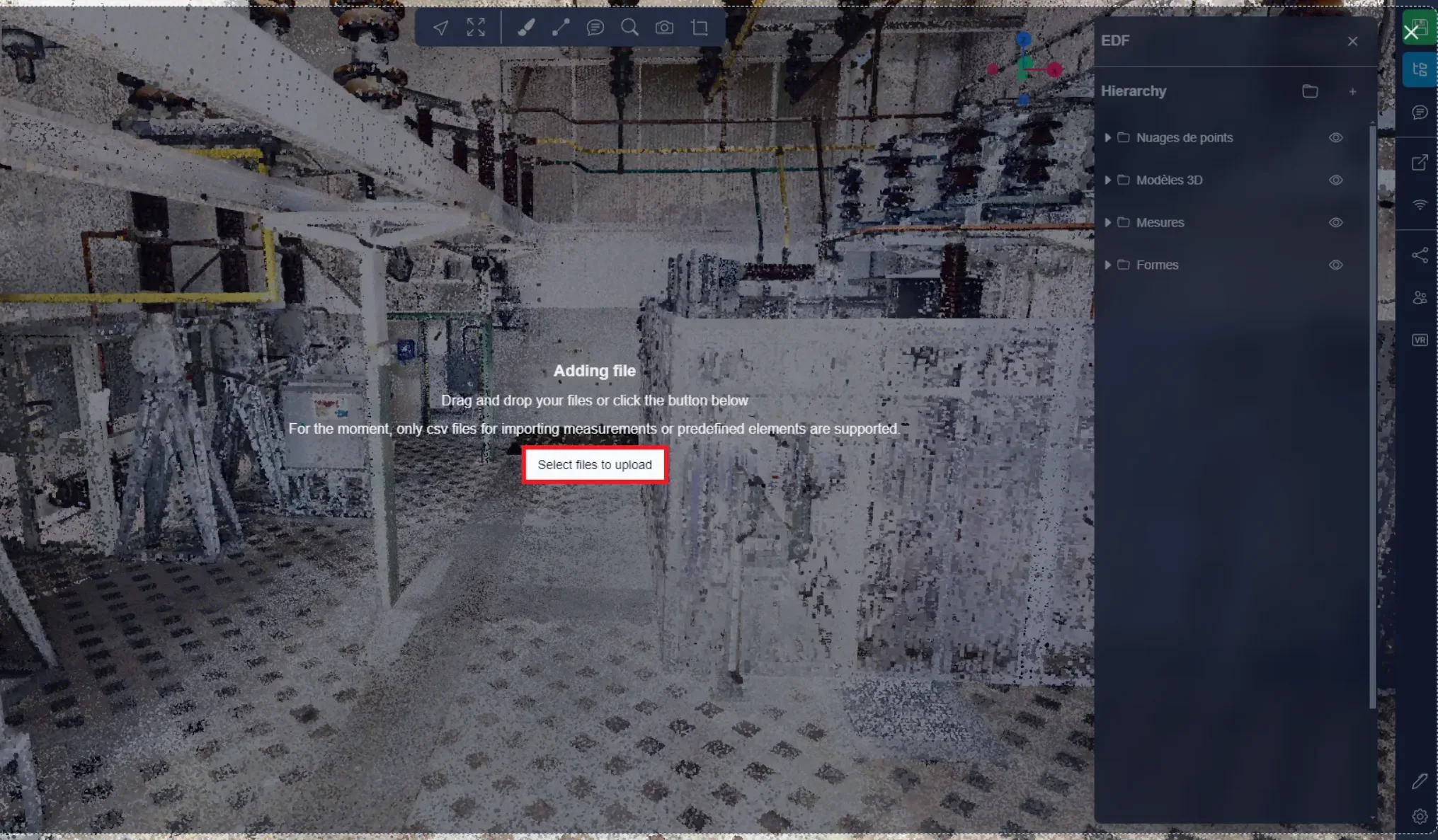

Esto abrirá esta ventana, puedes entonces seleccionar directamente tu CSV en tu computadora. También puedes arrastrar y soltar directamente tu archivo en la aplicación 3D, esto tendrá el mismo efecto.
Objetos 3D
A continuación encontrarás una lista de los elementos primarios disponibles. Verás que los diferentes objetos no utilizan todos los campos disponibles en el CSV, los objetos 2D como el plano o el círculo por ejemplo, no tienen un “SCALE\_Z” ya que no tienen una 3ª dimensión. La línea también tiene un sistema particular, que se detallará en su sección. Así que tómate el tiempo para entender cómo funciona cada tipo de objeto para obtener un resultado cualitativo. Obviamente, siempre puedes modificar tus elementos después de su importación, sin embargo, una buena preparación definitivamente te ahorrará tiempo.

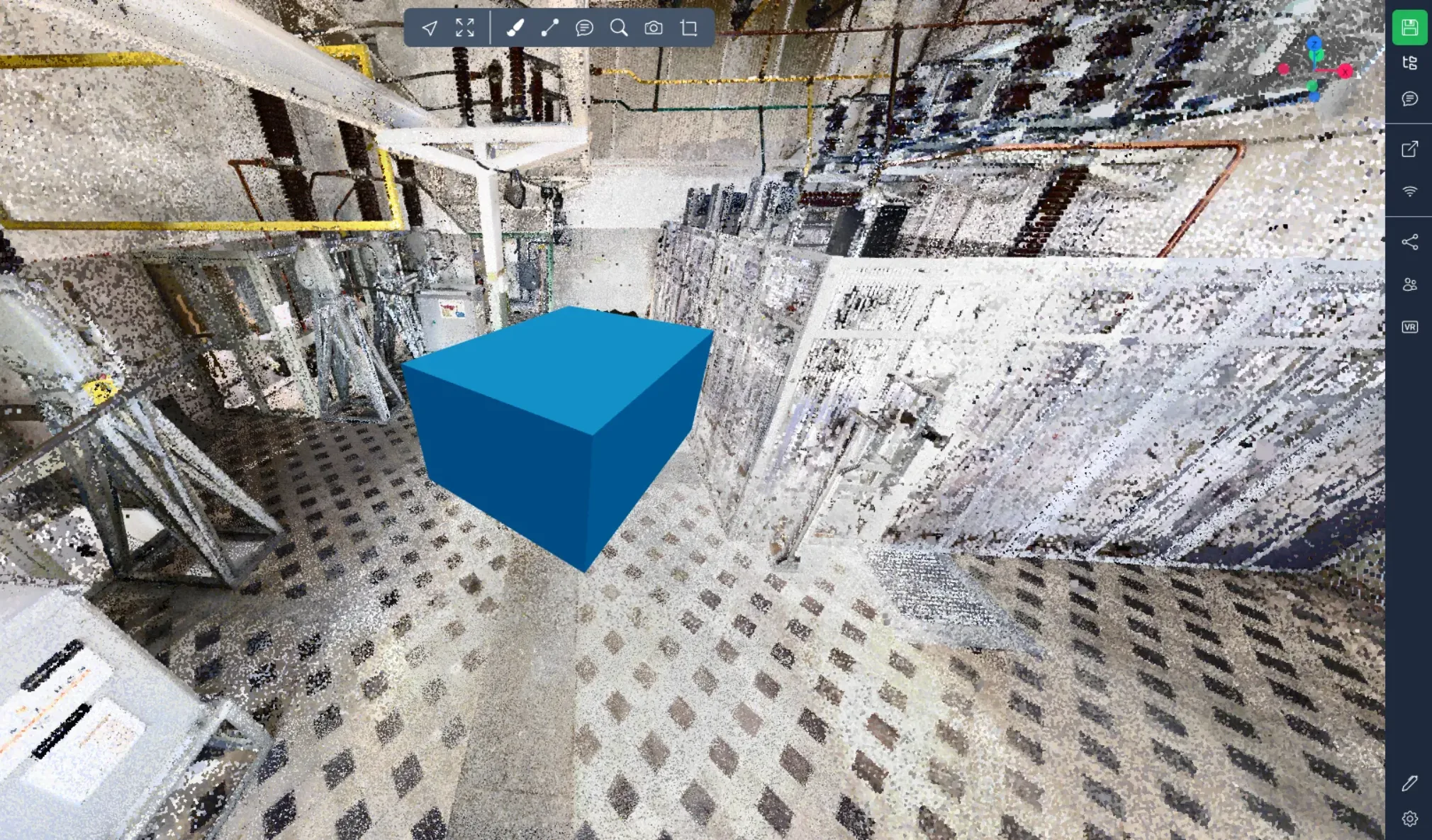

Caja: (box)
En el CSV: Los valores SCALE\_X, SCALE\_Y y SCALE\_Z determinan su tamaño según los diferentes ejes expresados en metros.

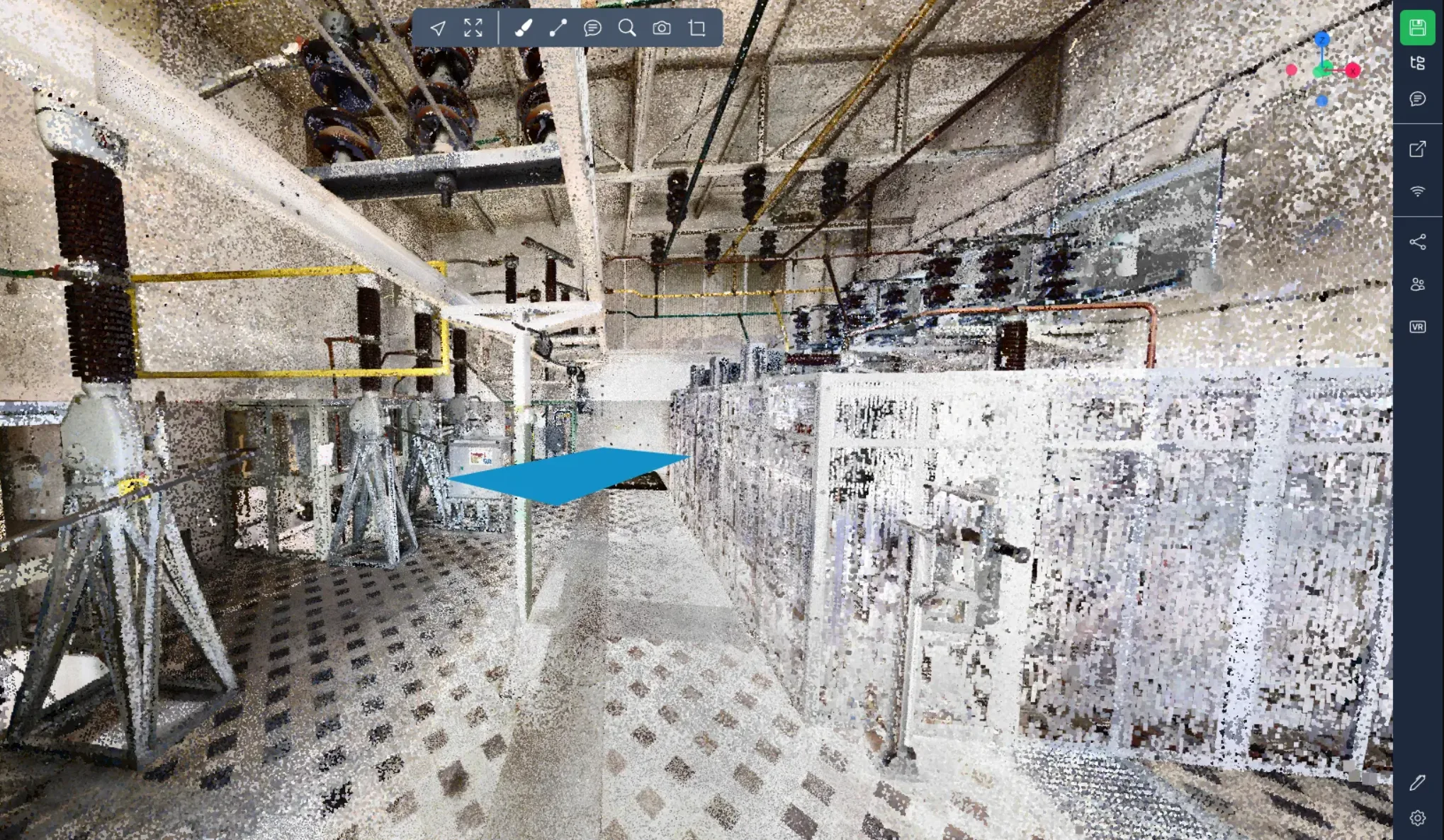

Plano: (plane)
En el CSV: Los valores SCALE\_X y SCALE\_Y determinan su tamaño según los diferentes ejes expresados en metros, pero el valor SCALE\_Z no se utiliza.

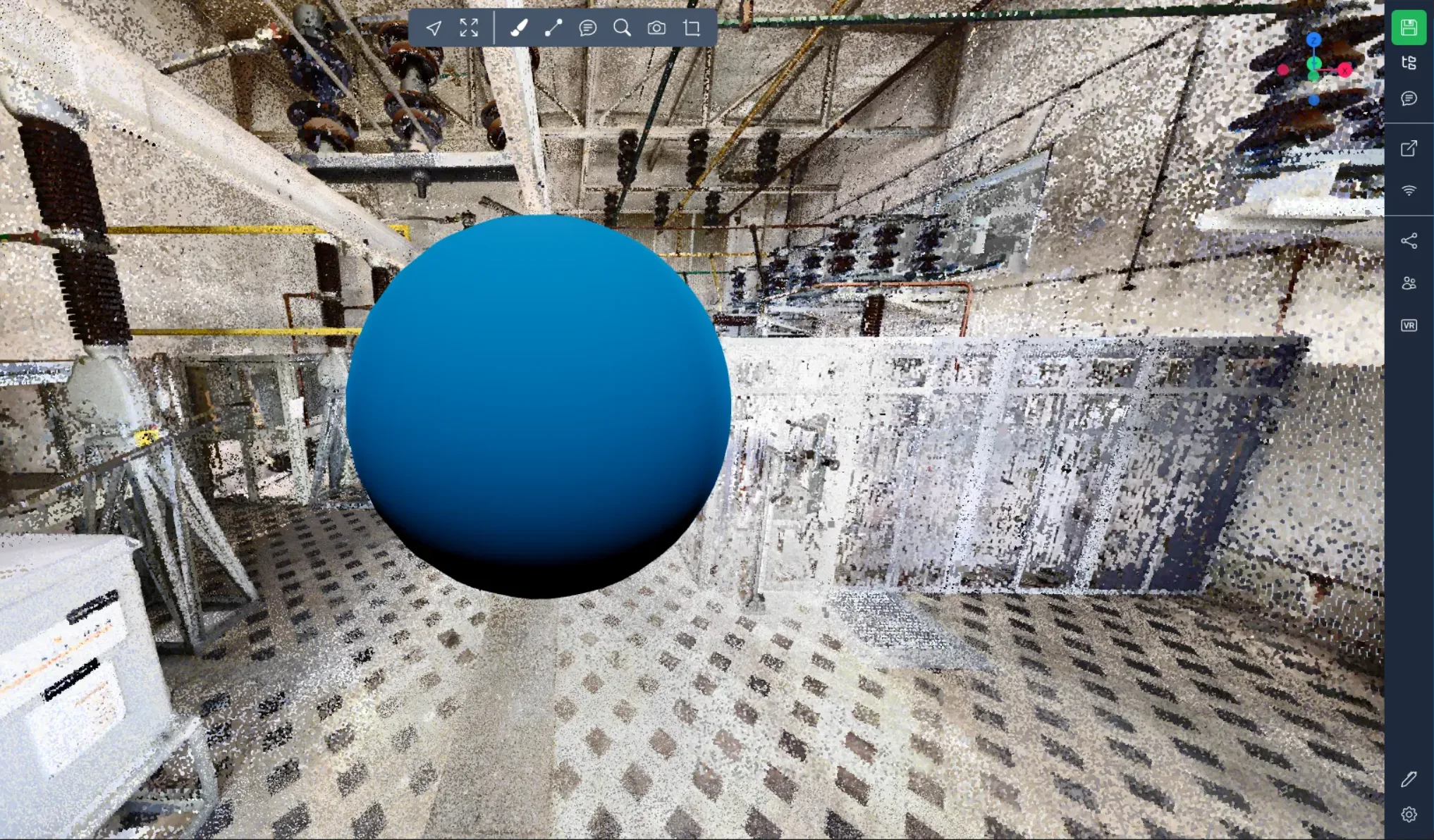

Esfera: (sphere)
En el CSV: El valor SCALE\_X determina su radio expresado en metros. Los valores SCALE\_Y y SCALE\_Z no se utilizan. Los valores de rotación son 0.

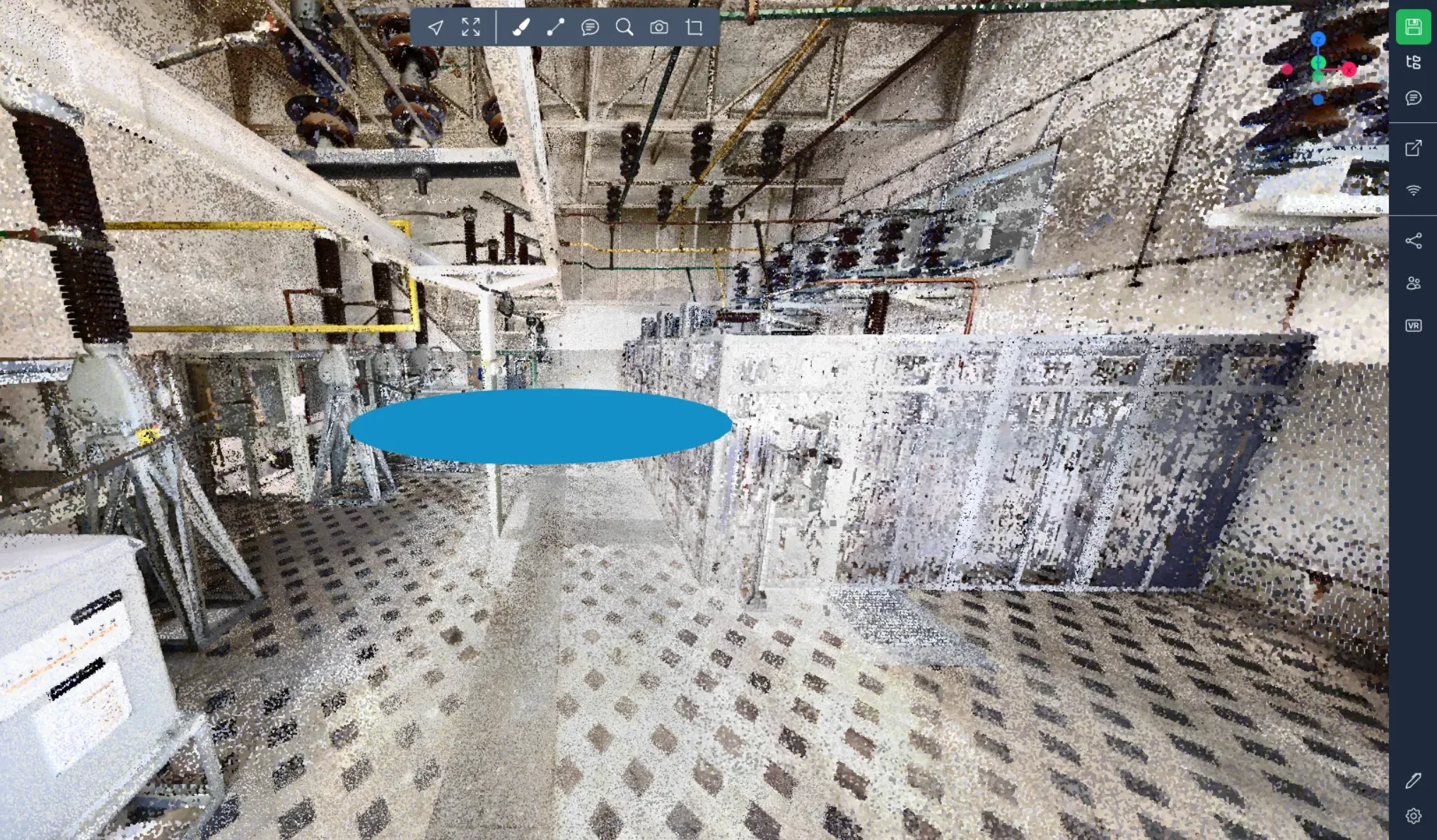

Círculo: (circle)
En el CSV: El valor SCALE\_X determina su radio expresado en metros. Los valores SCALE\_Y y SCALE\_Z no se utilizan.

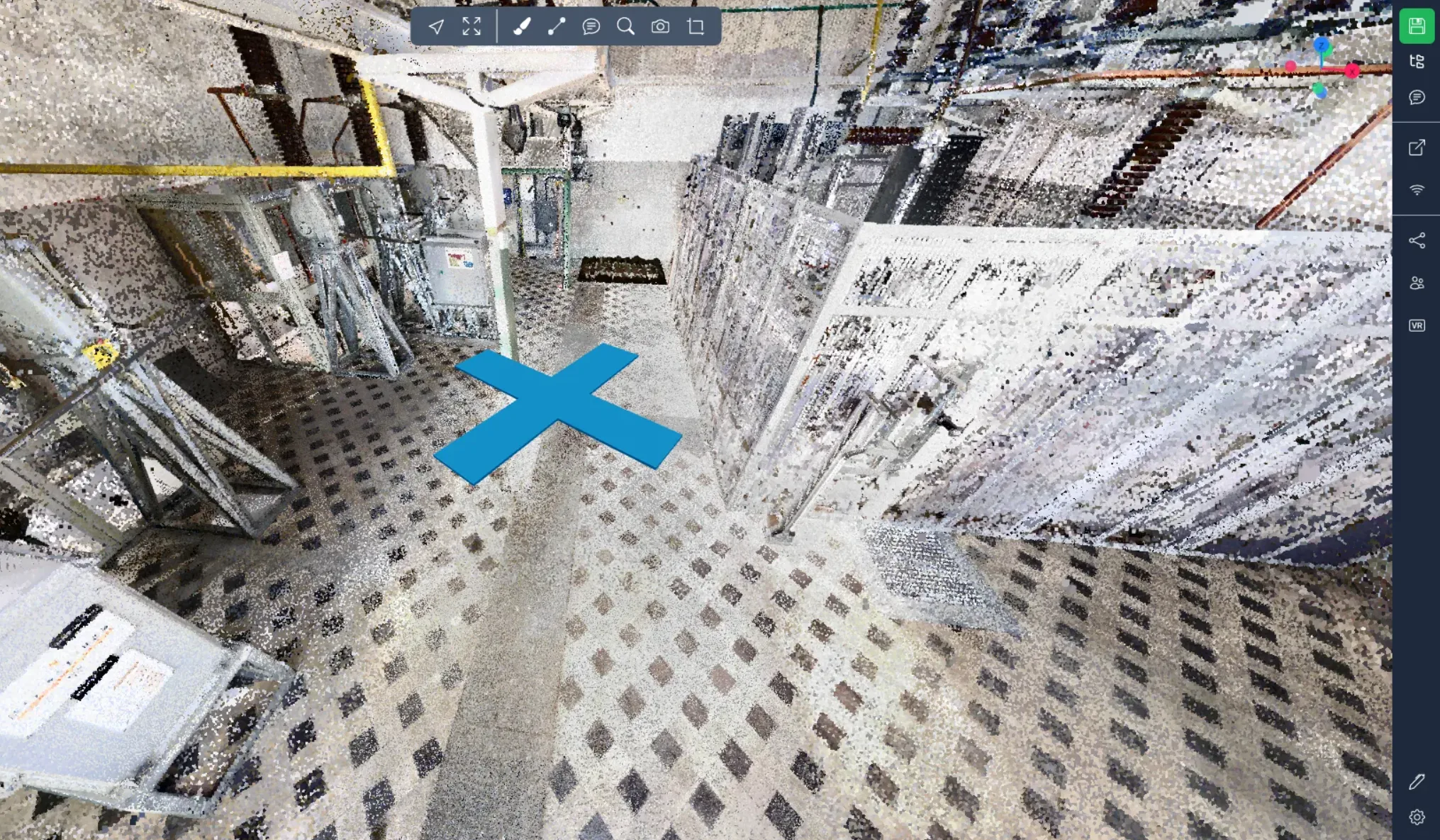

Cruz: (cross)
En el CSV: El valor SCALE\_X determina la longitud de la cruz expresada en metros. Los valores SCALE\_Y y SCALE\_Z no se utilizan.

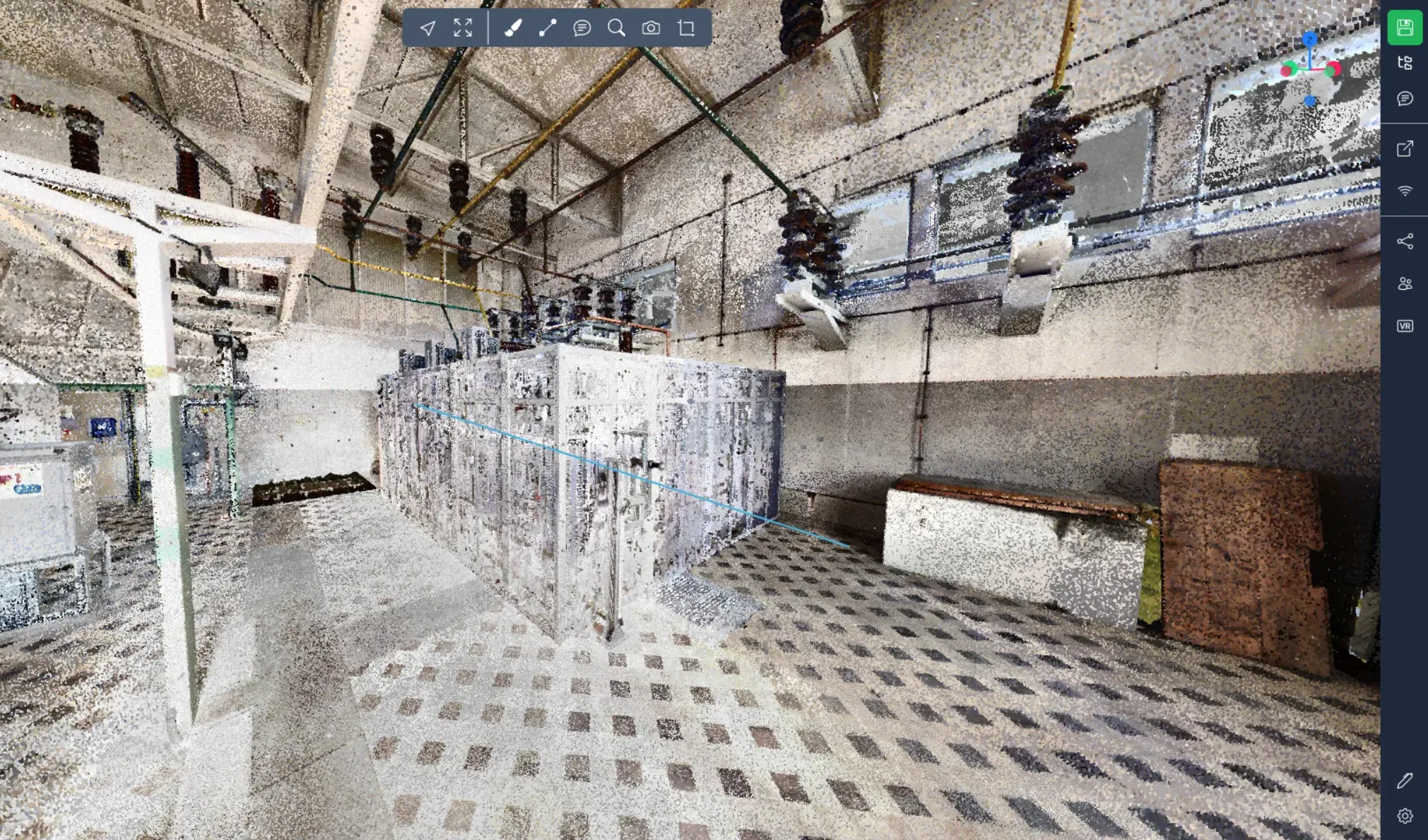

Línea: (line)
En el CSV: Los valores POS\_X, POS\_Y y POS\_Z determinan el primer punto de la línea. Los valores ROT\_X, ROT\_Y y ROT\_Z determinan el segundo punto de la línea. No se utilizan valores SCALE.

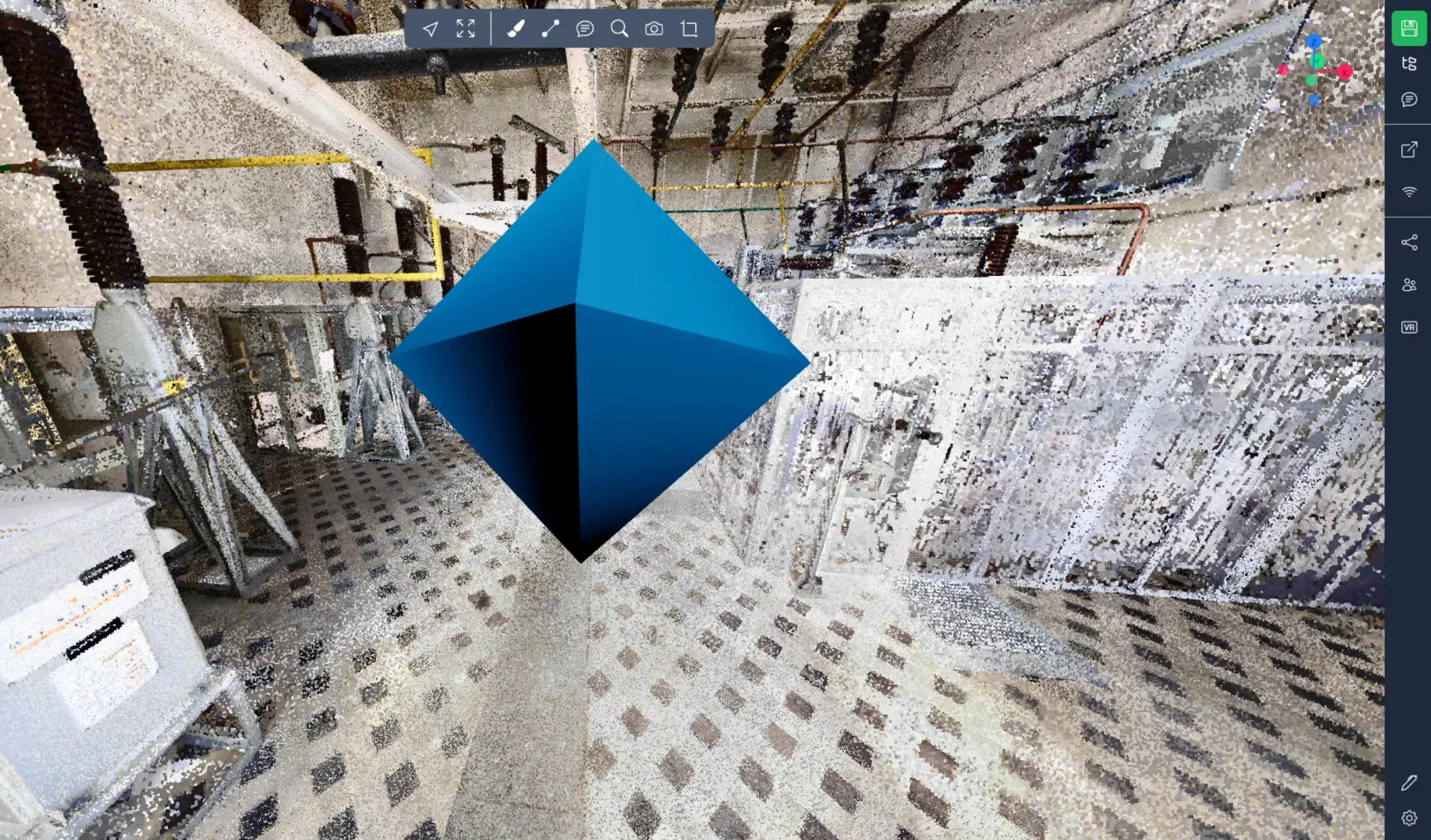

Pirámide: (pyramid)
En el CSV: Los valores SCALE\_X, SCALE\_Y y SCALE\_Z determinan su tamaño según los diferentes ejes expresados en metros.

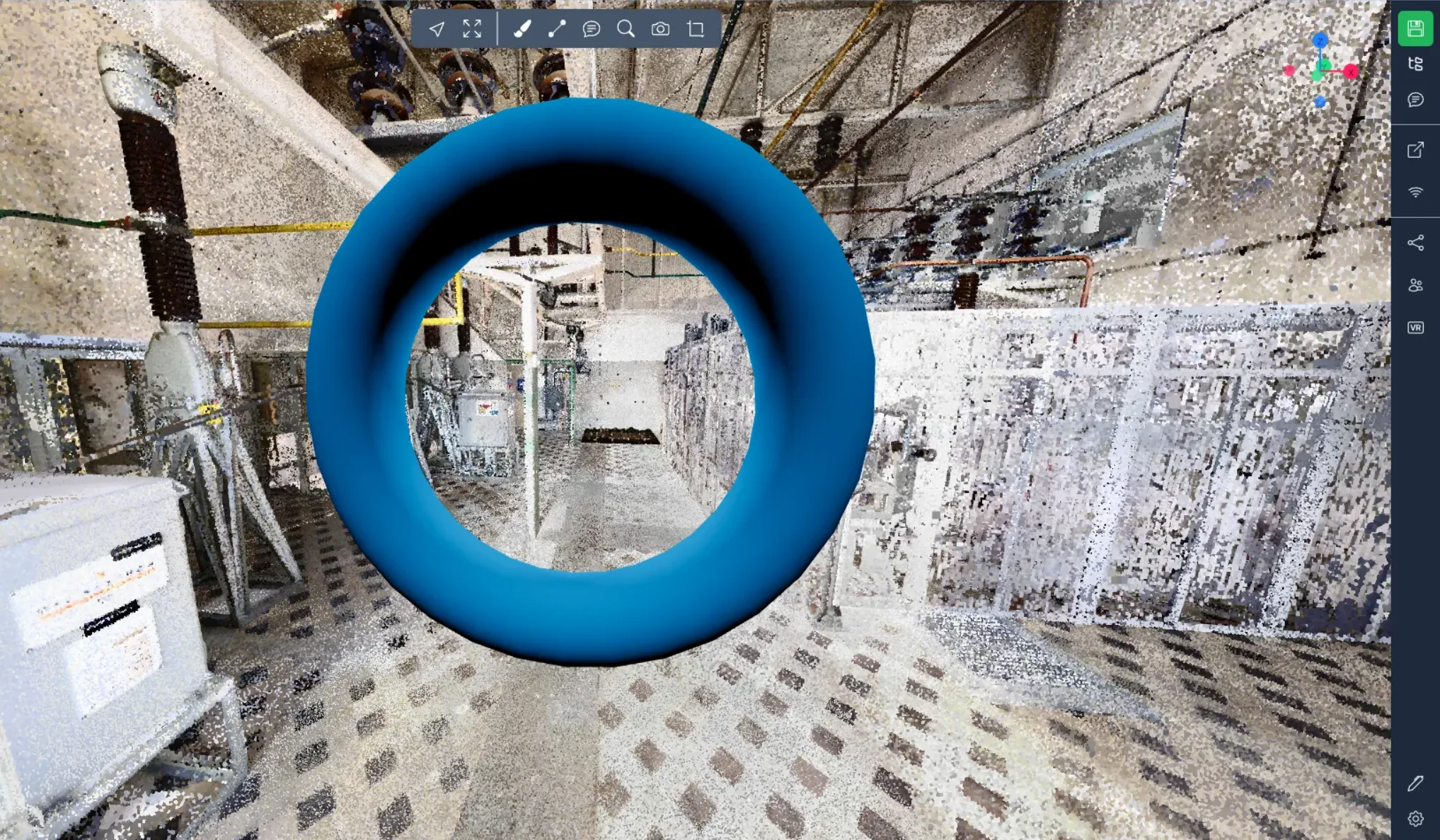

Donut: (torus)
En el CSV: Los valores SCALE\_X, SCALE\_Y y SCALE\_Z determinan su tamaño según los diferentes ejes expresados en metros.
En caso de problemas o dificultades, no dudes en contactar al equipo de la plataforma.
