Alineación Automática de un Modelo 3D con un Nube de Puntos

Para utilizar la auto-alineación, primero debe tener un modelo 3D presente en la aplicación 3D.

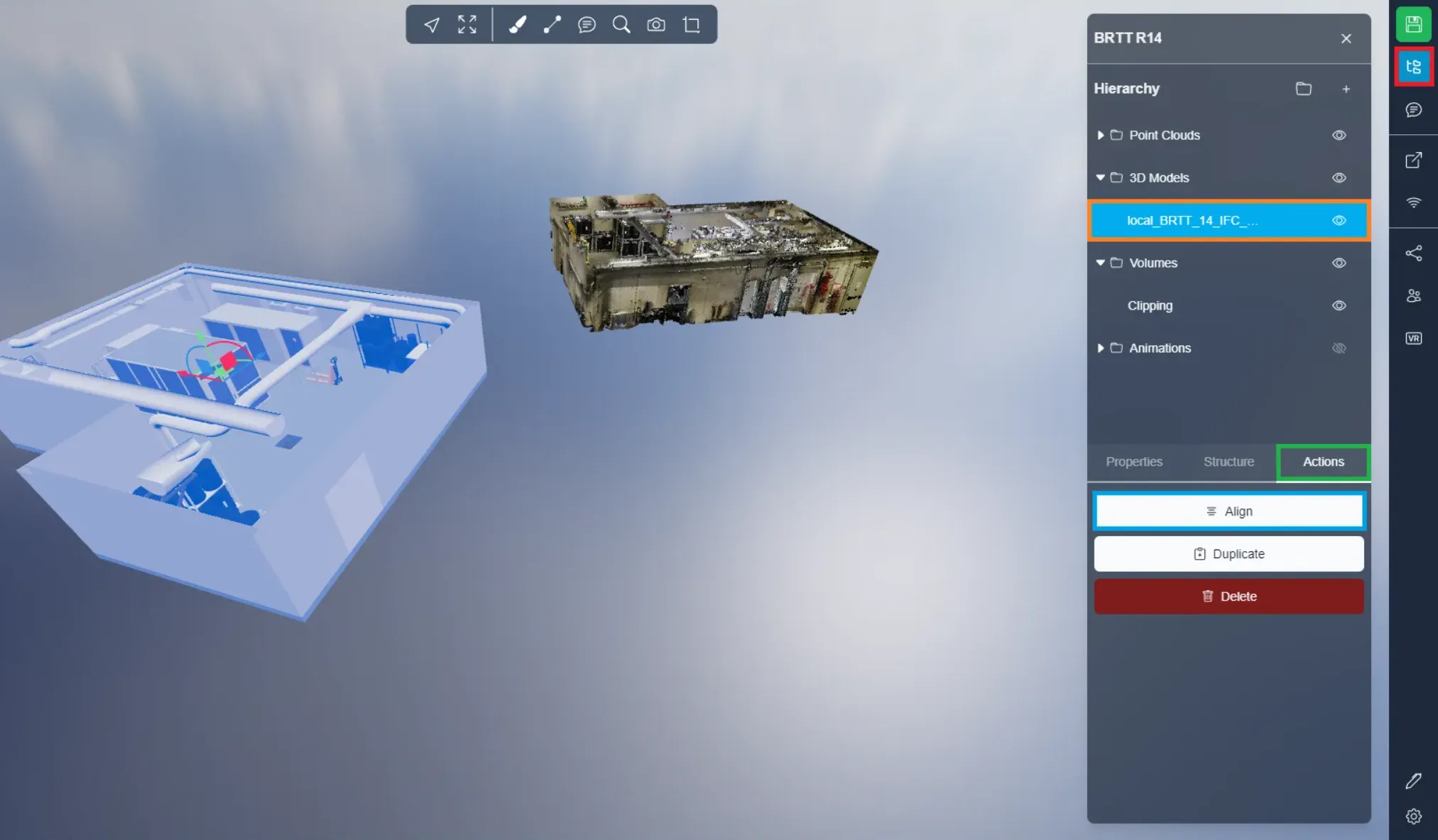

Seleccione su modelo del menú Proyecto, luego abra la pestaña Acciones y haga clic en el botón Alinear.

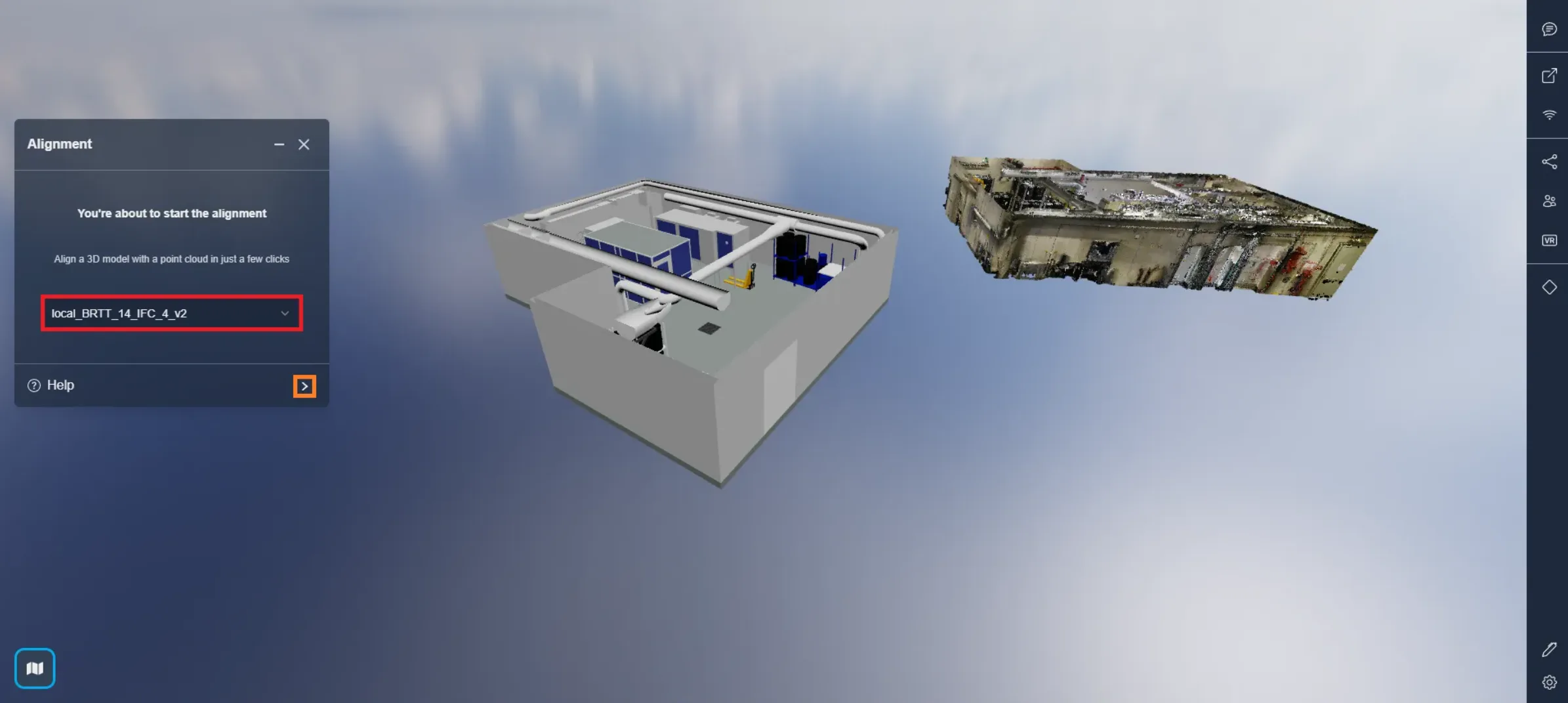

Esto abrirá una ventana, ahora puede decidir alinear otro modelo si lo desea; por defecto, el modelo que seleccionó en el menú del proyecto se utilizará. Haga clic en la flecha para proceder al siguiente paso.

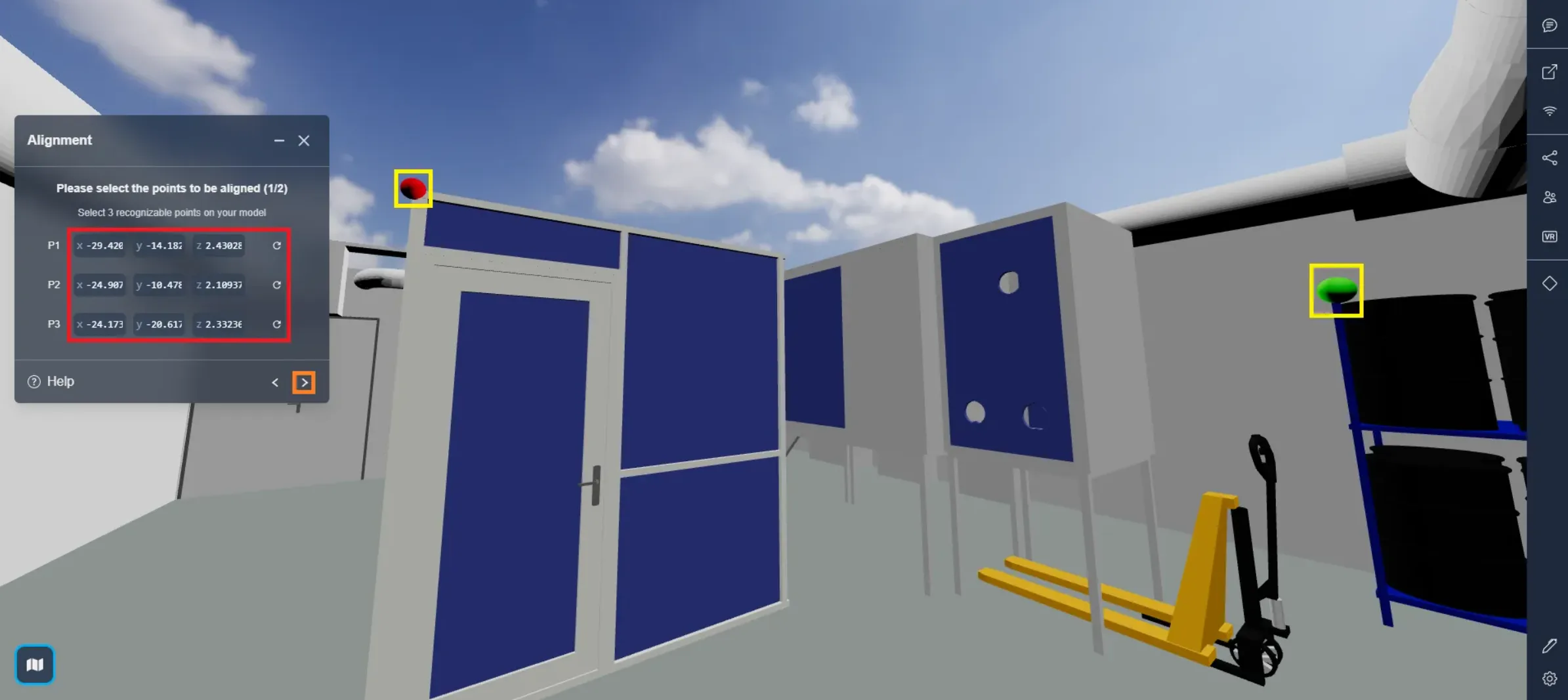

Primero, haga clic en uno de los íconos + para comenzar a colocar sus puntos. Se le pedirá que coloque 3 puntos en ubicaciones reconocibles en su modelo. En el siguiente paso, se le pedirá que seleccione los mismos lugares en el diagrama de dispersión, por lo que deben ser fácilmente reconocibles.



Una vez que haya depositado sus 3 puntos, haga clic en la flecha para avanzar al siguiente paso. Puede hacer clic en una de las flechas de reintento o usar las posiciones X, Y, Z para mover los puntos.

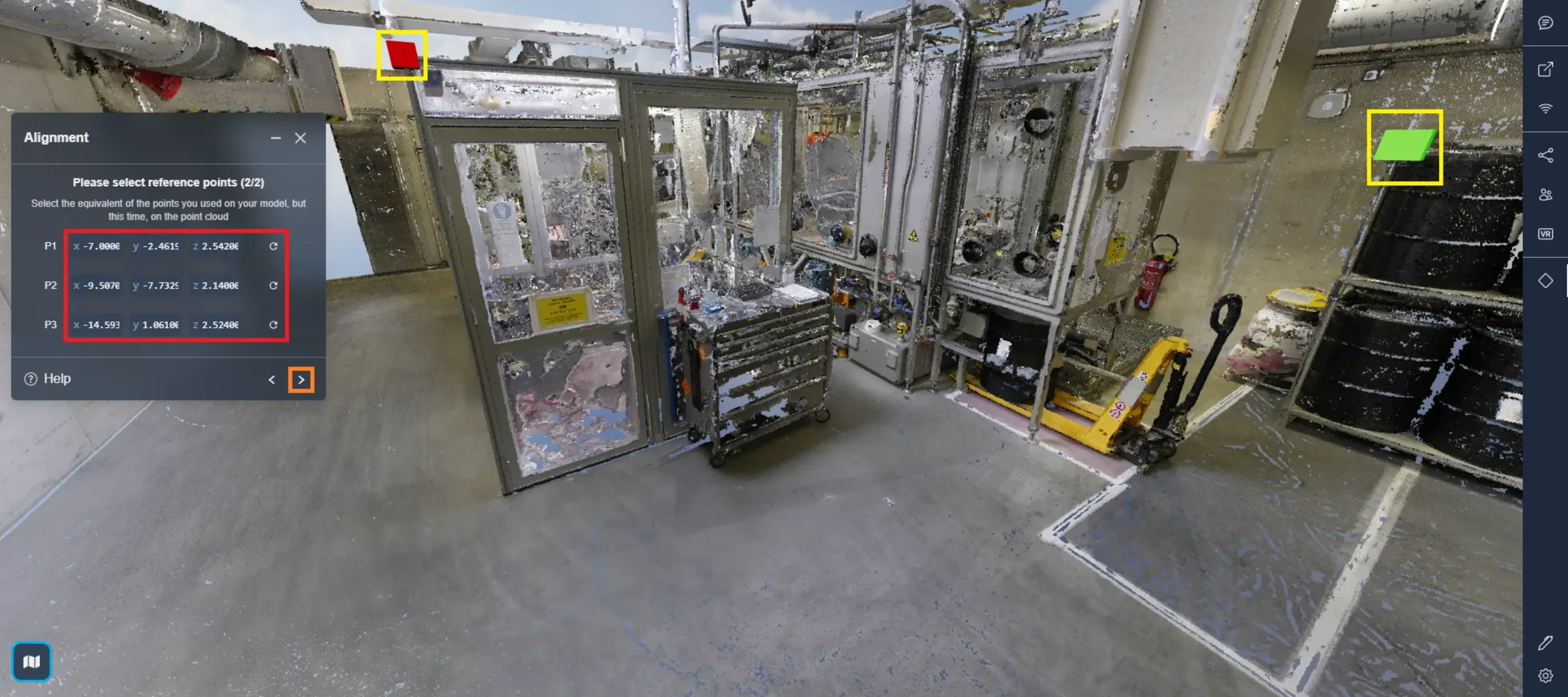

Ahora haga lo mismo en el diagrama de dispersión, esta vez con cuadrados.



Una vez que haya colocado sus 3 cuadrados, haga clic en la flecha para avanzar al siguiente paso. Puede hacer clic en una de las flechas de reintento o usar las posiciones X, Y, Z para mover los cuadrados.

Recuerde colocar los cuadrados en los mismos lugares que en la plantilla y hacer coincidir los colores; el punto verde en la plantilla está en la parte superior del soporte del barril, así que el rectángulo verde también debe estar en la parte superior del soporte del barril en el nubes de puntos.

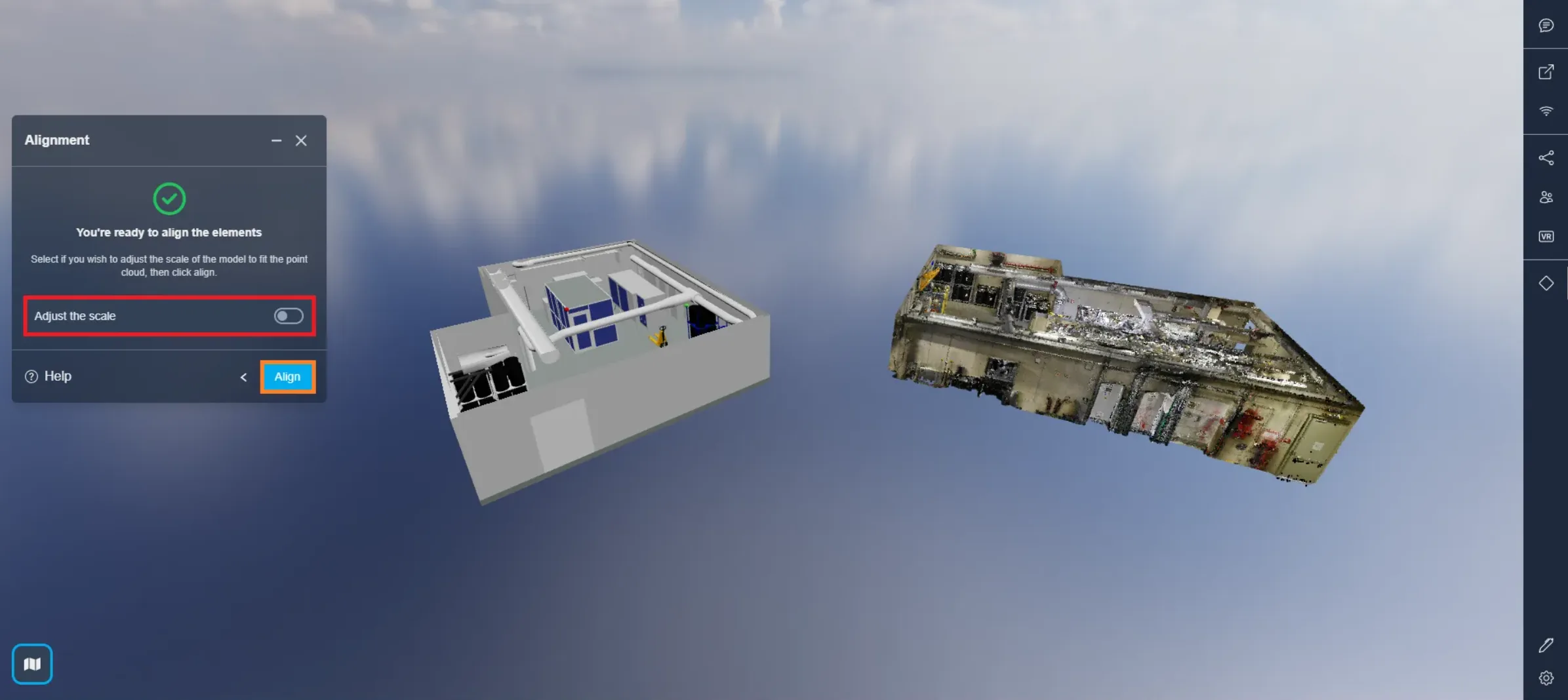

Una vez que todo esté configurado, haga clic en Alinear para alinear el modelo con la nube de puntos; puede Ajustar Escala para asegurarse de que el modelo encaje perfectamente en la nube de puntos, recomendamos usar esta opción solo si el modelo no fue creado con una escala correcta, de lo contrario, déjelo en el valor predeterminado.

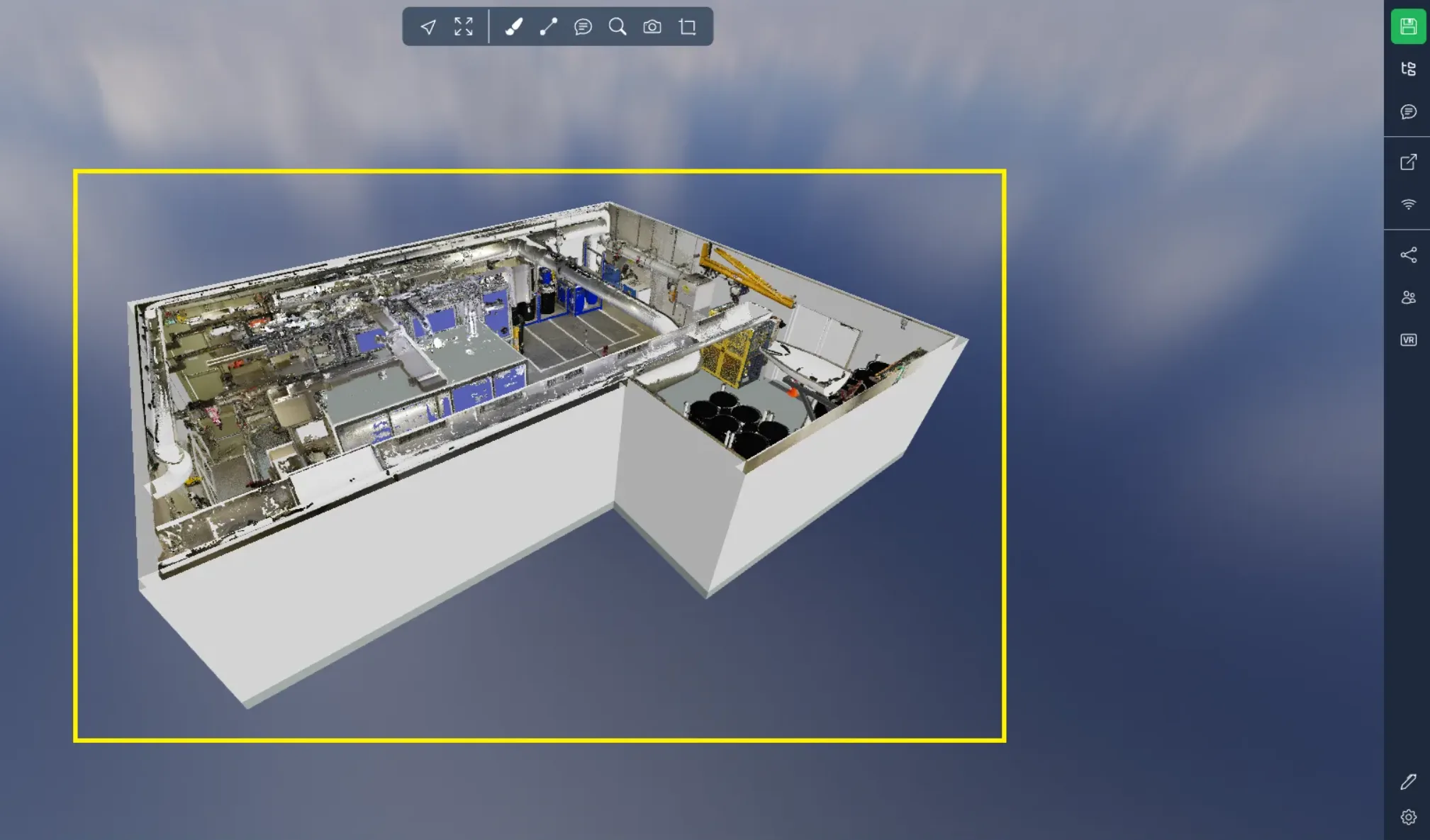

Aquí puede ver el resultado después de alinear el modelo con la nube de puntos. Aunque esta solución existe, seguimos recomendando utilizar datos georreferenciados para garantizar un ajuste perfecto y eliminar errores que pueden ocurrir si la herramienta de alineación no se utiliza con cuidado.



Si se encuentra con algún problema, nuestro equipo de soporte está aquí para ayudar. ¡Feliz exploración!
