Plano de corte
La herramienta Plano de sección le permite mostrar una sección de una nube de puntos como un corte, que puede ser horizontal o vertical. Tienes control sobre su posición y grosor, permitiéndote personalizar la visualización según tus requerimientos.

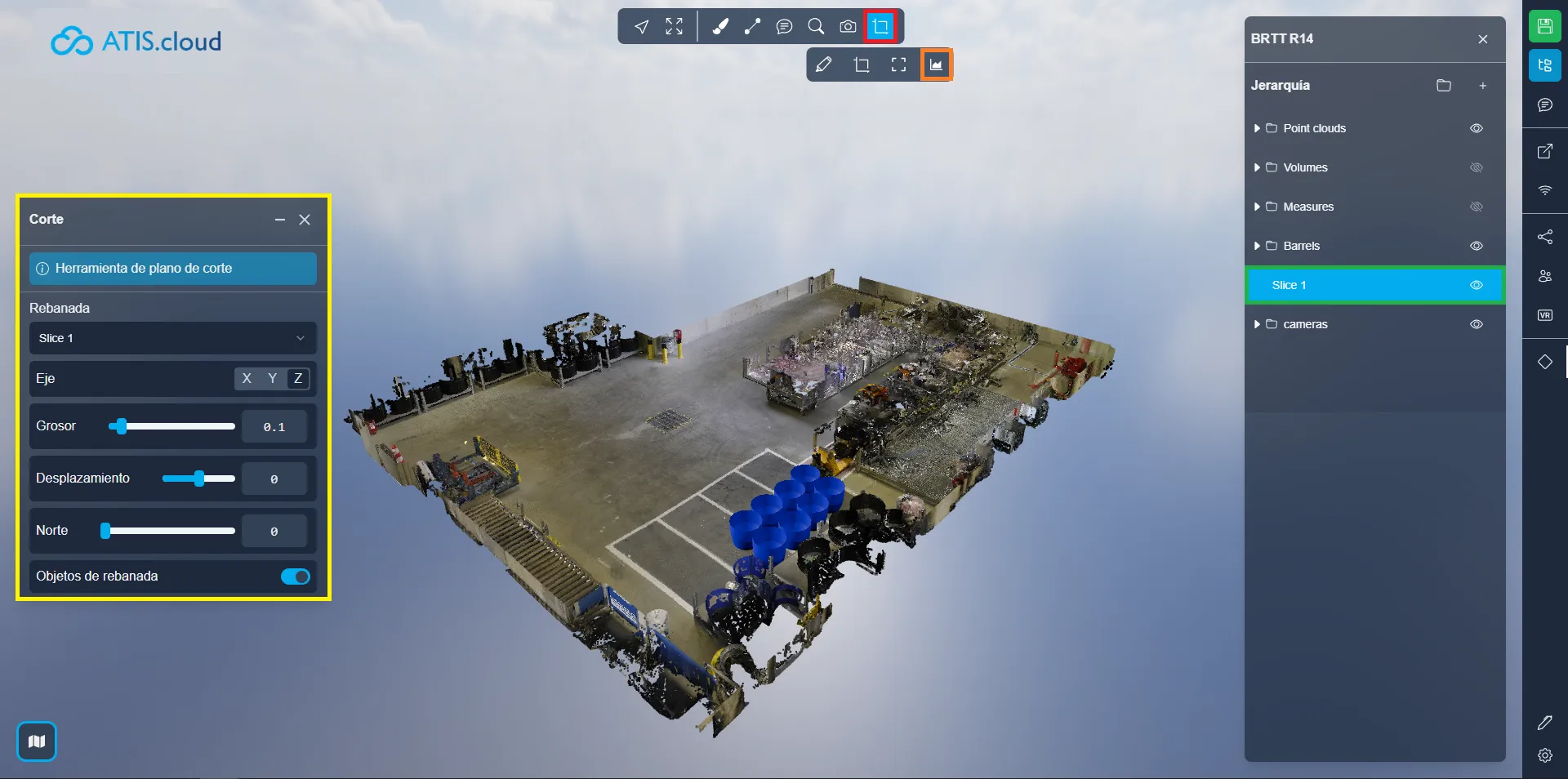

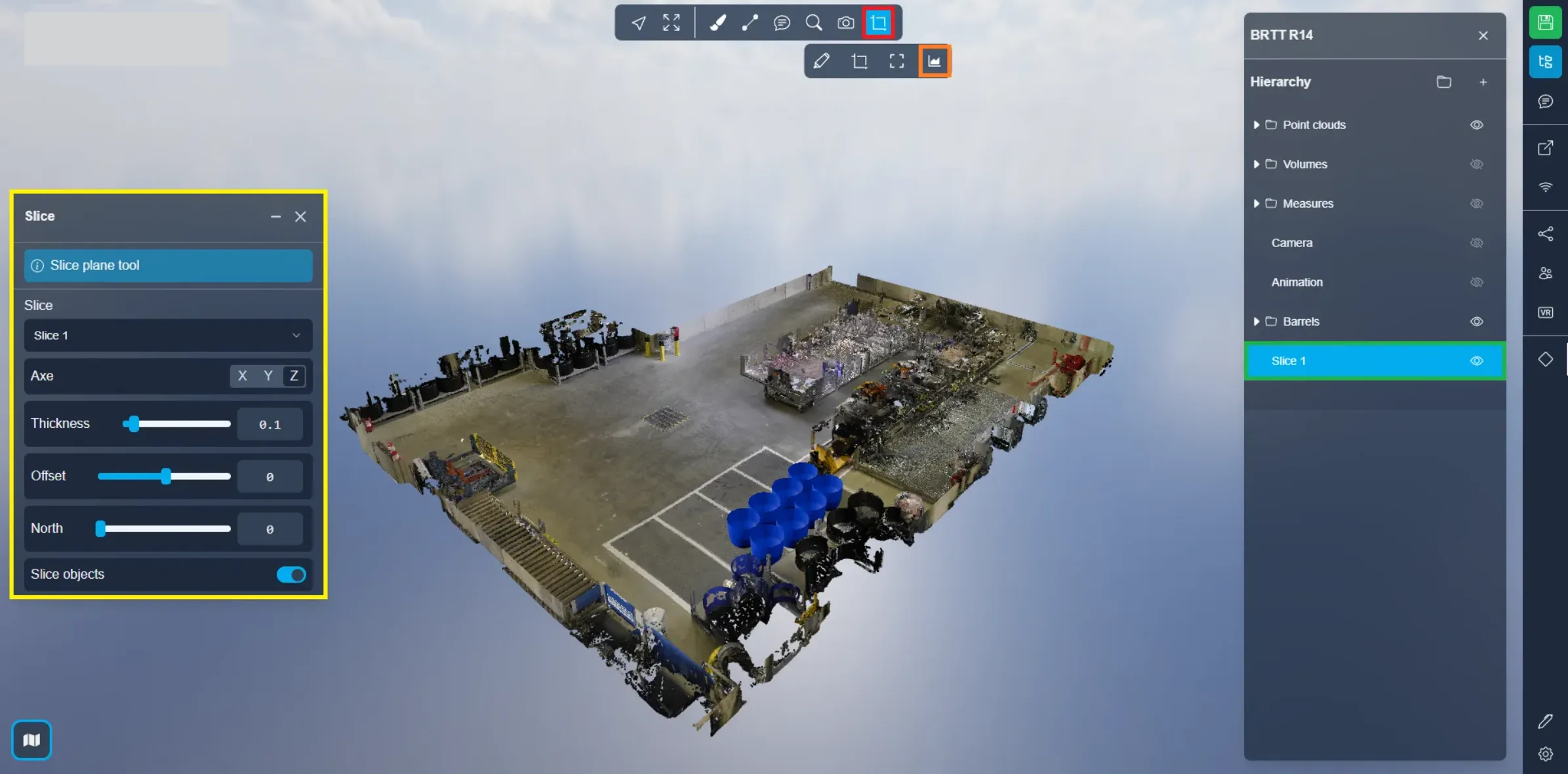

Para crear un plano de corte, navegue hasta el menú del cuadro de recorte y seleccione la última opción. Alternativamente, puede acceder a esta función desde el menú del proyecto después de que se haya creado el sector.
Comencemos examinando el efecto de utilizar cada uno de los ejes.

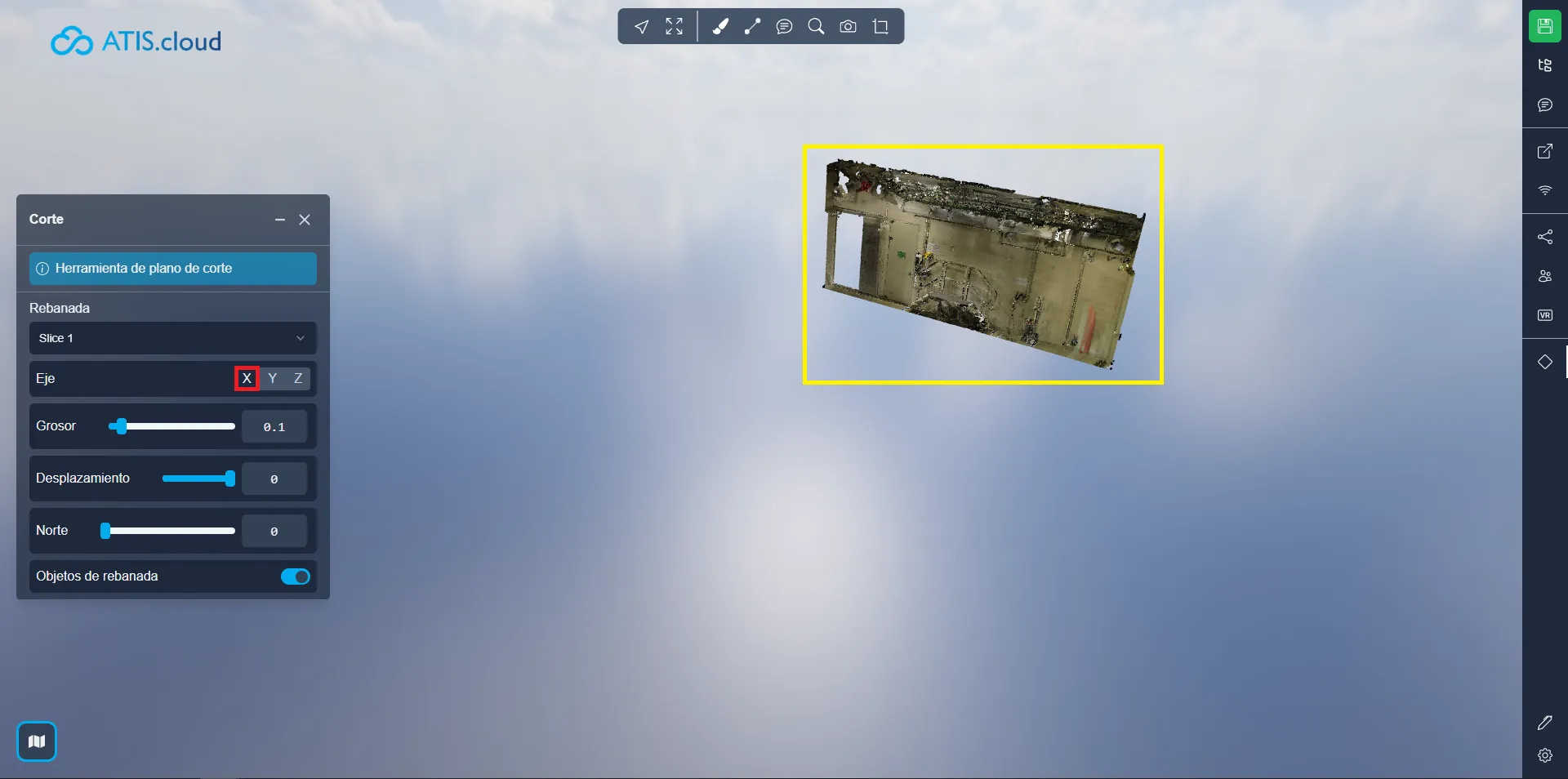

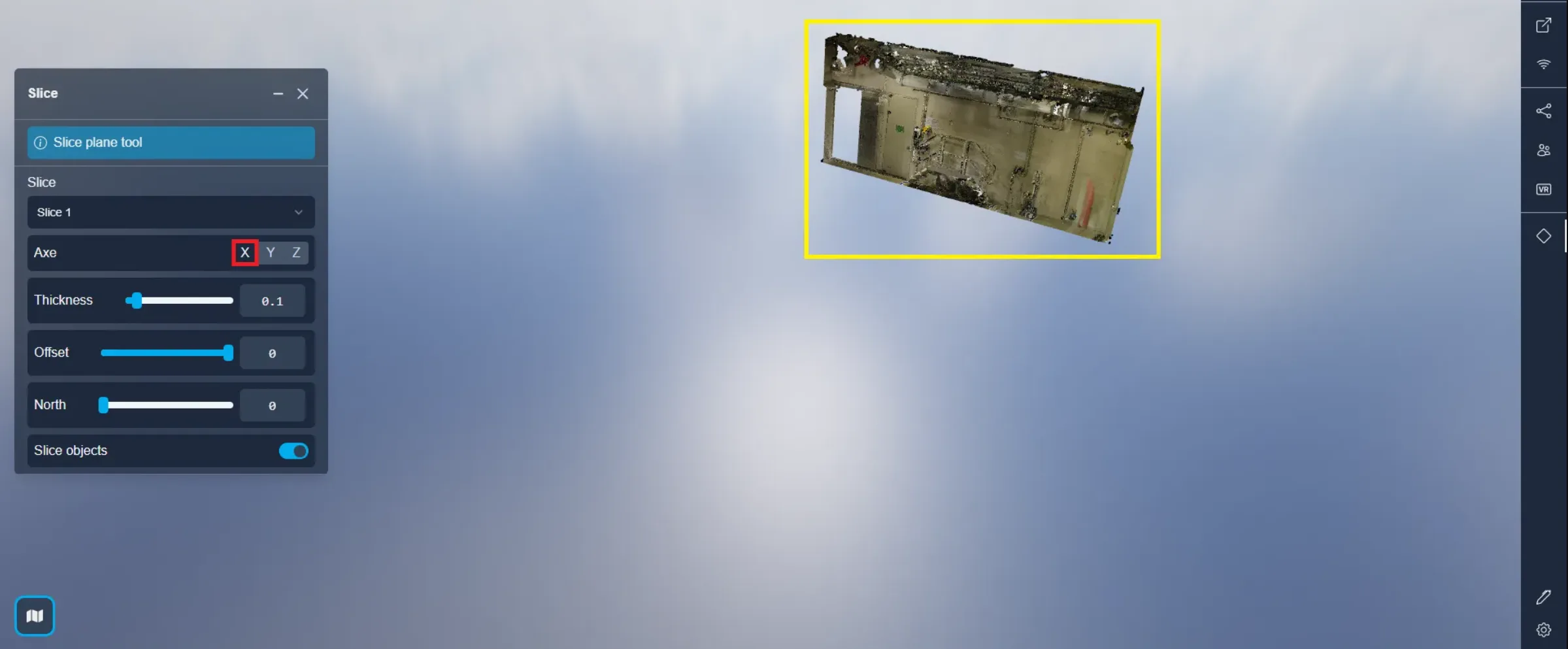

El eje X cortará el proyecto verticalmente a lo largo del eje Oeste/Este.

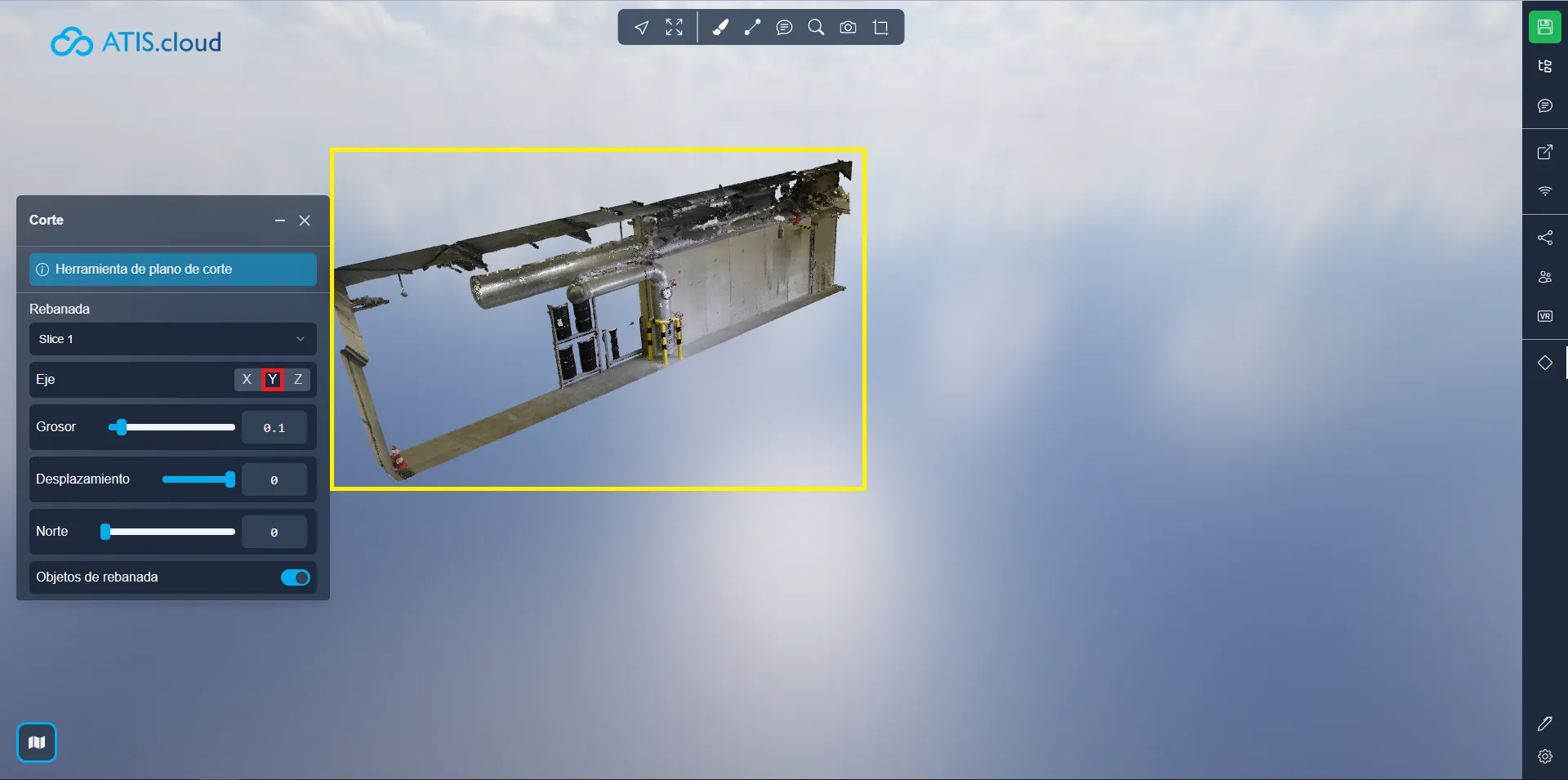

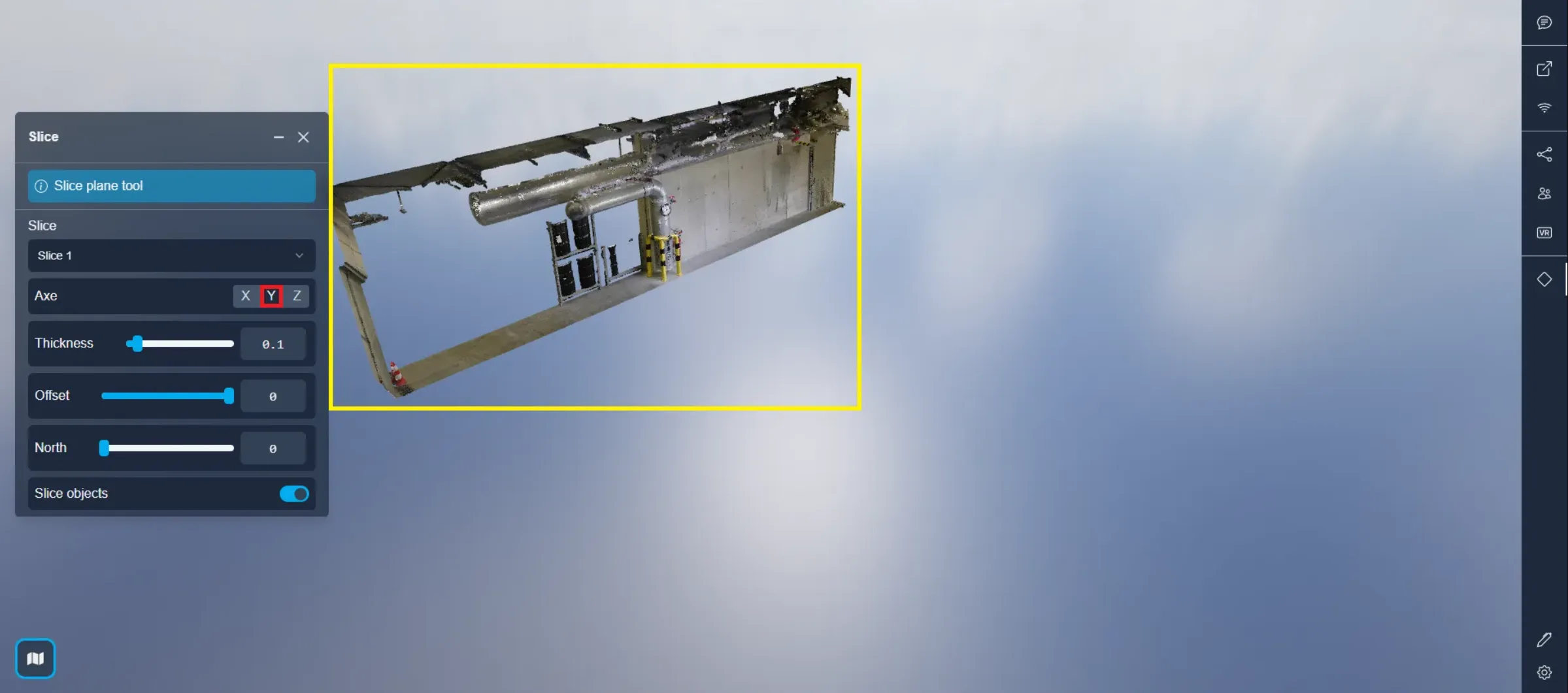

El eje Y cortará el proyecto verticalmente a lo largo del eje Norte/Sur.

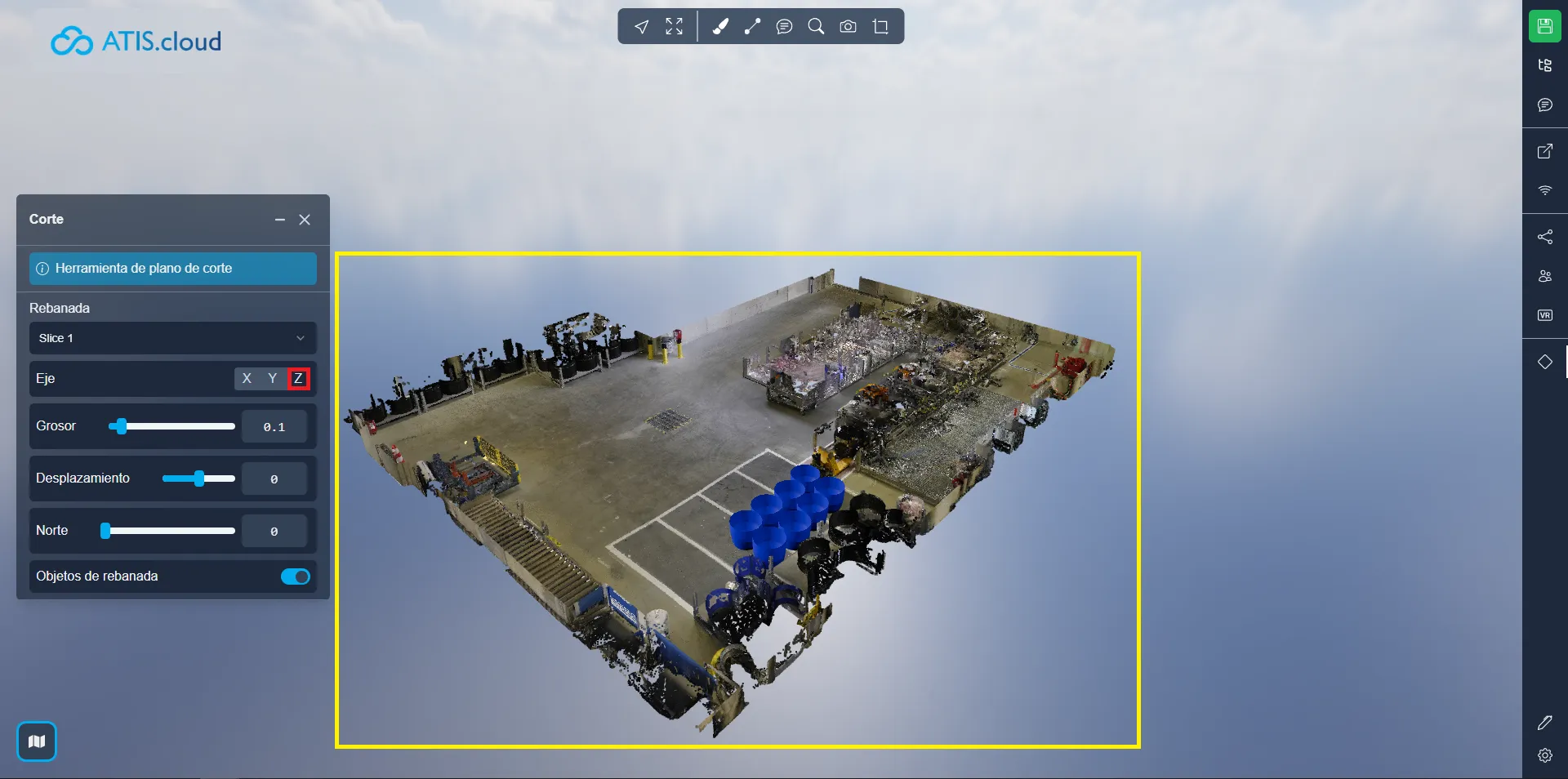

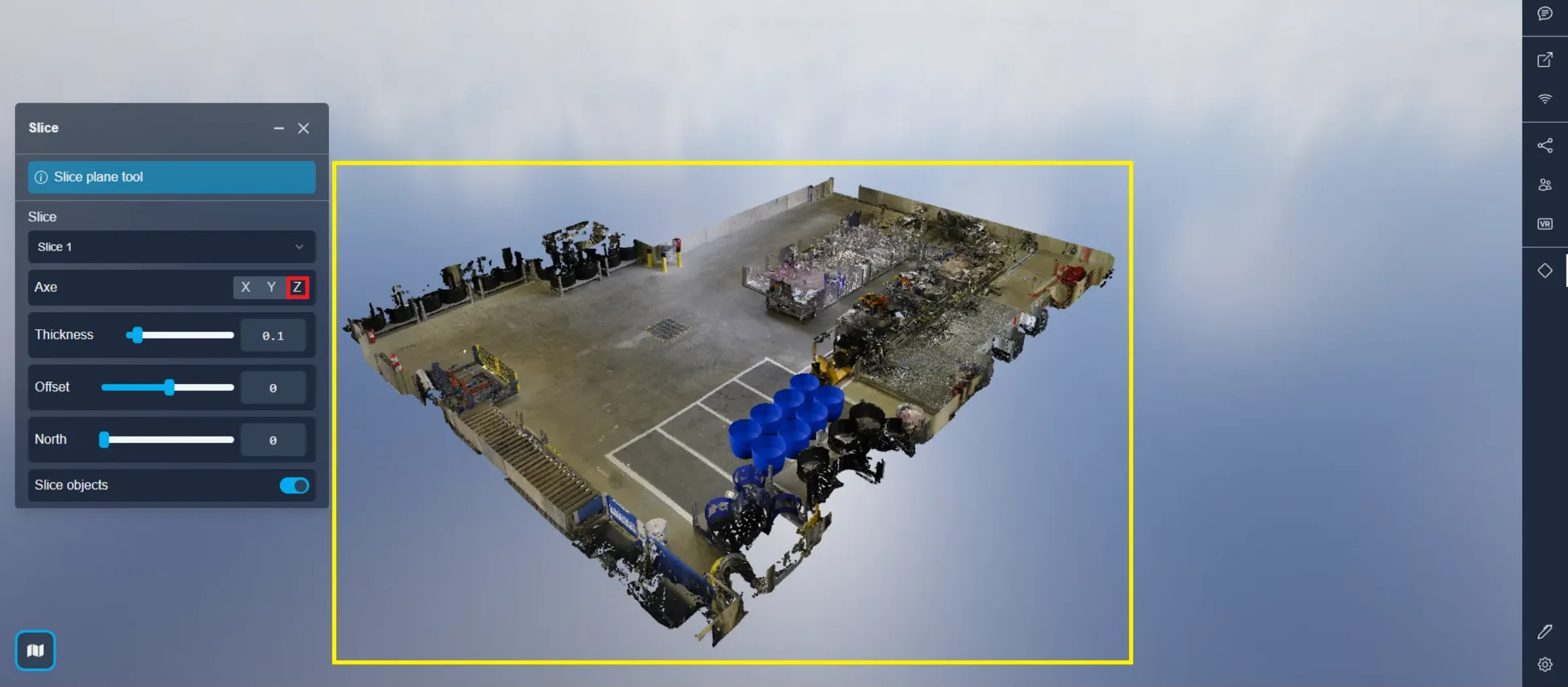

El eje Z cortará el proyecto horizontalmente.

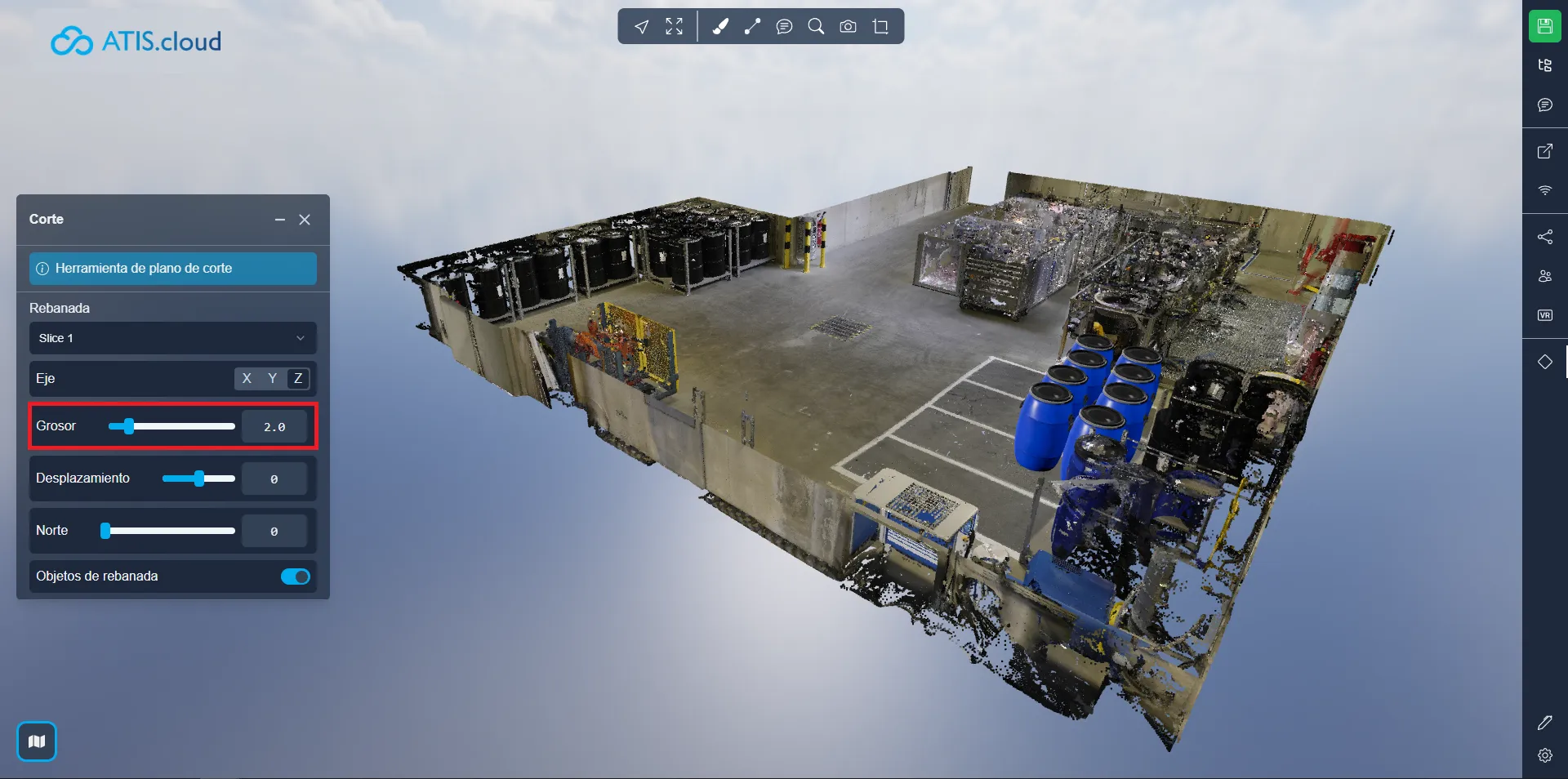

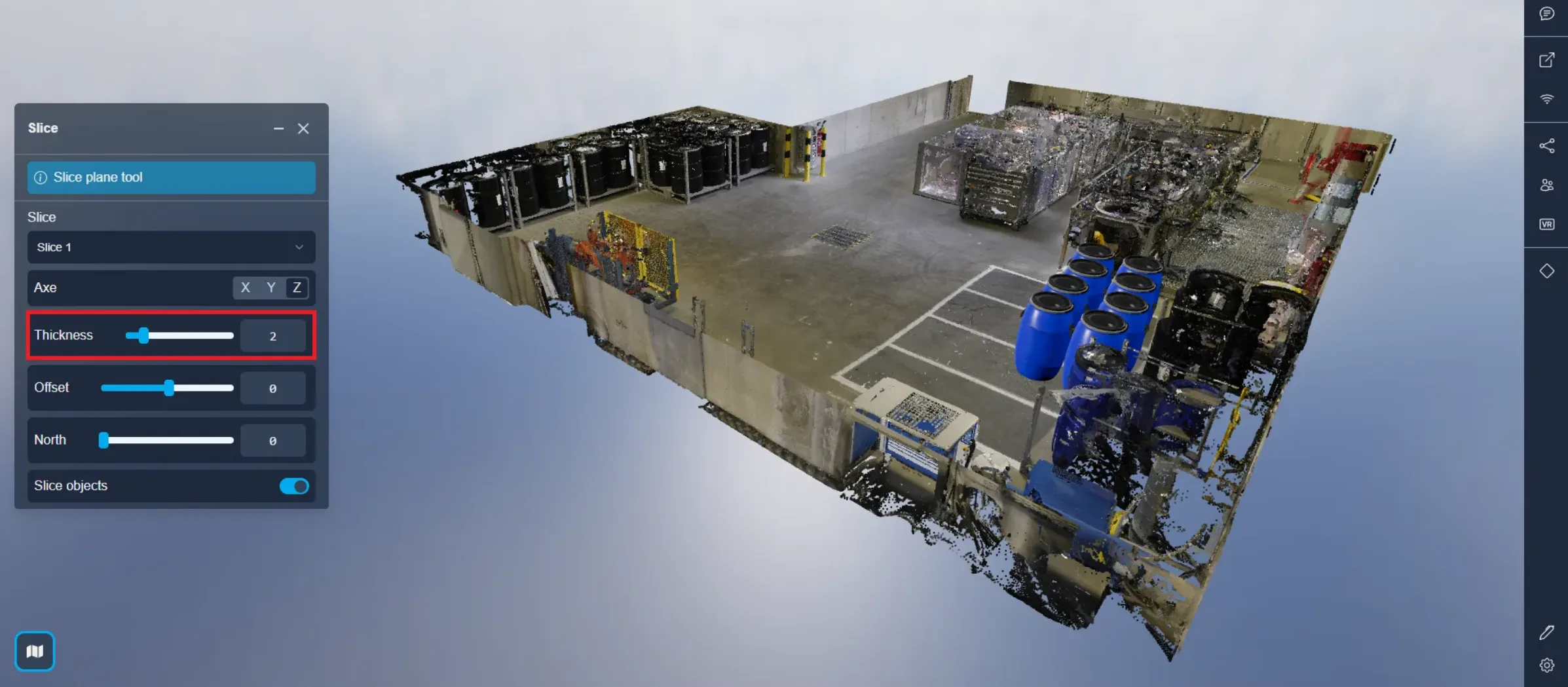

El primer control deslizante le permite elegir el grosor del corte.

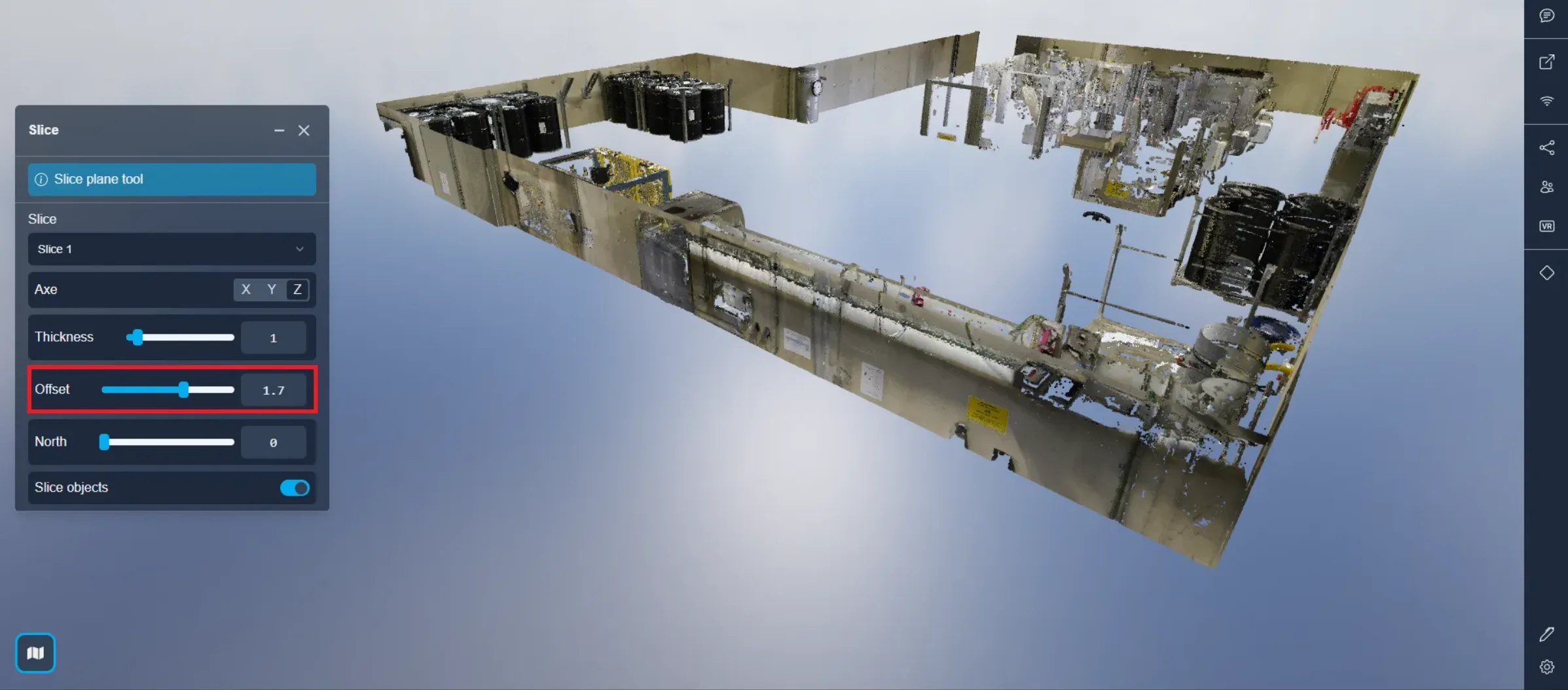

El desplazamiento le permite ajustar la posición del corte. En este contexto, con el eje Z seleccionado, un valor de 0 corresponde al nivel del suelo.

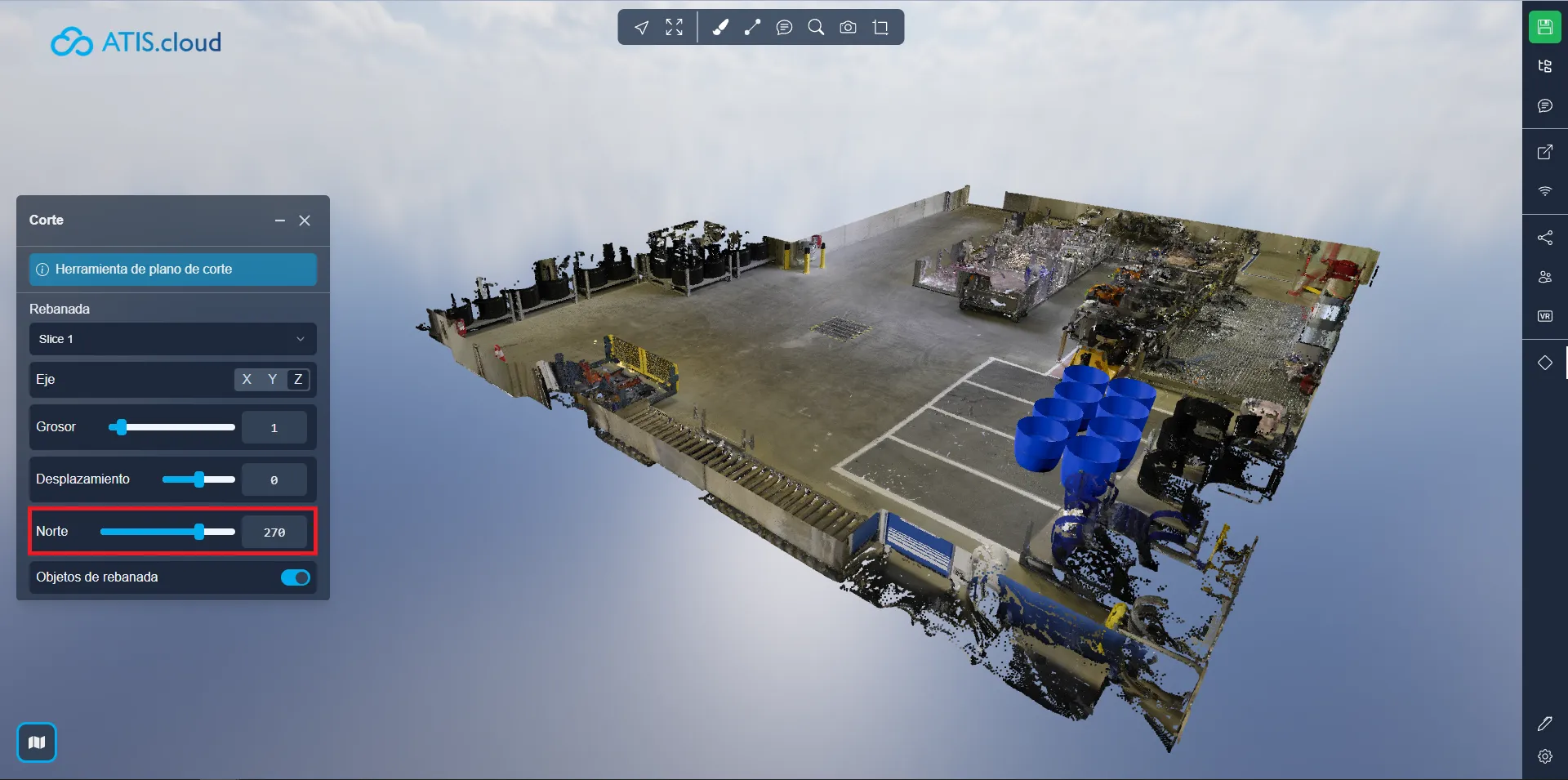

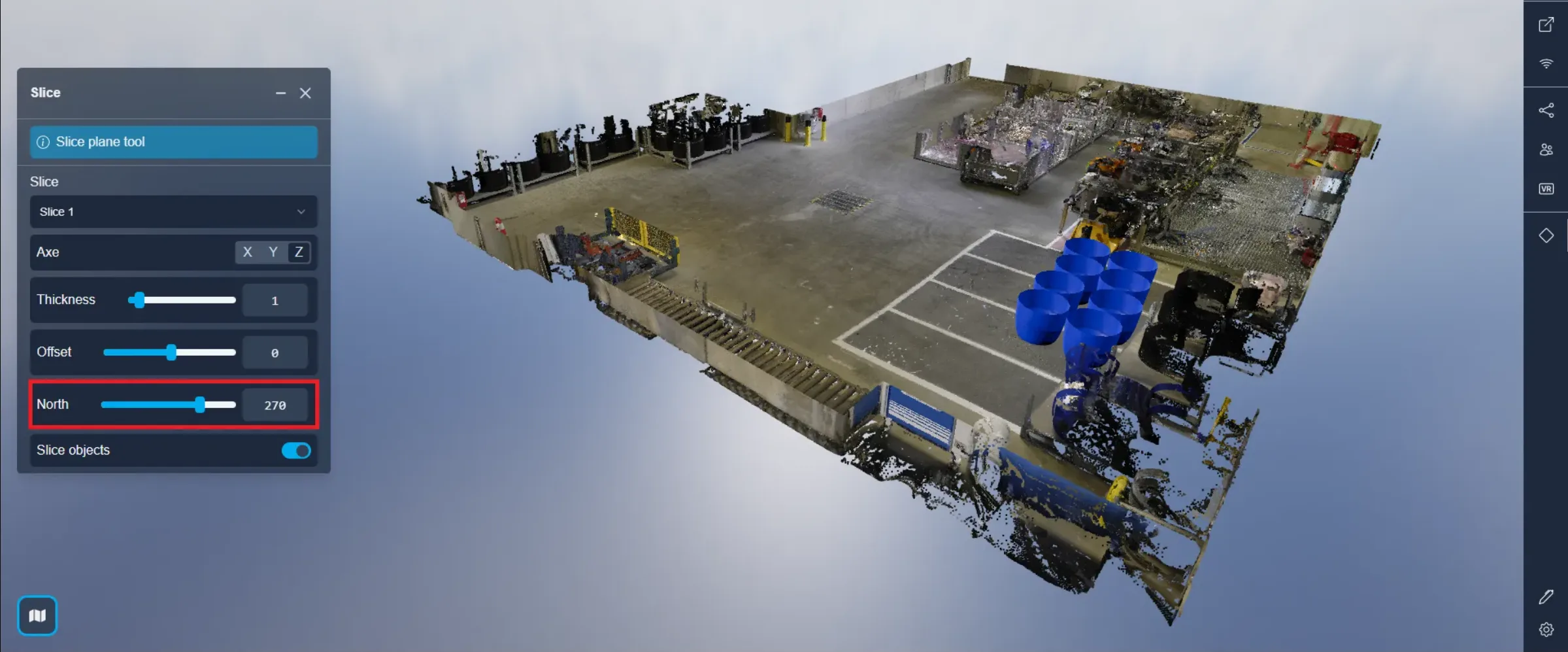

Para alinear los ejes X e Y con las líneas del edificio, puede ajustar la orientación norte del proyecto.

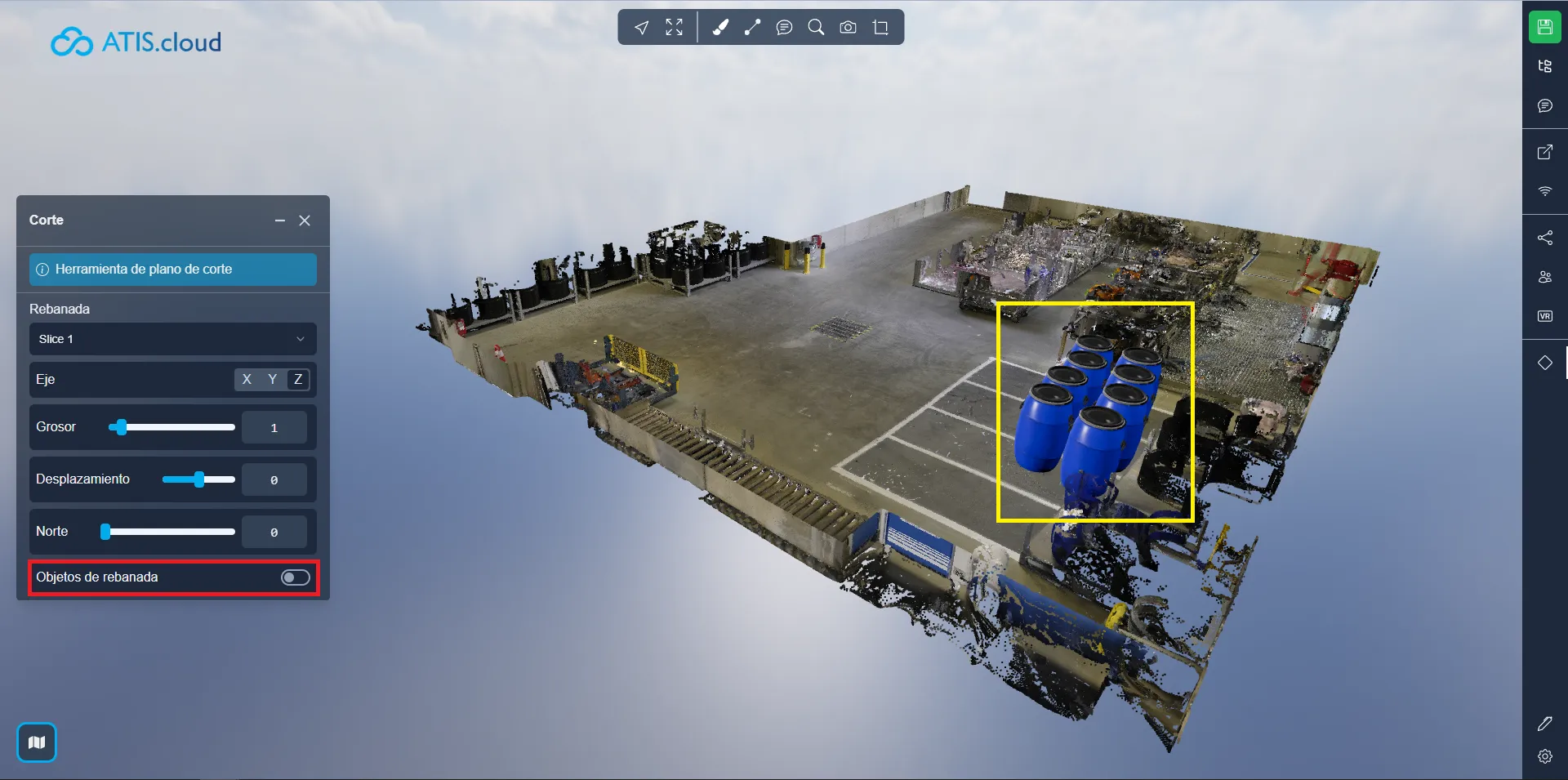

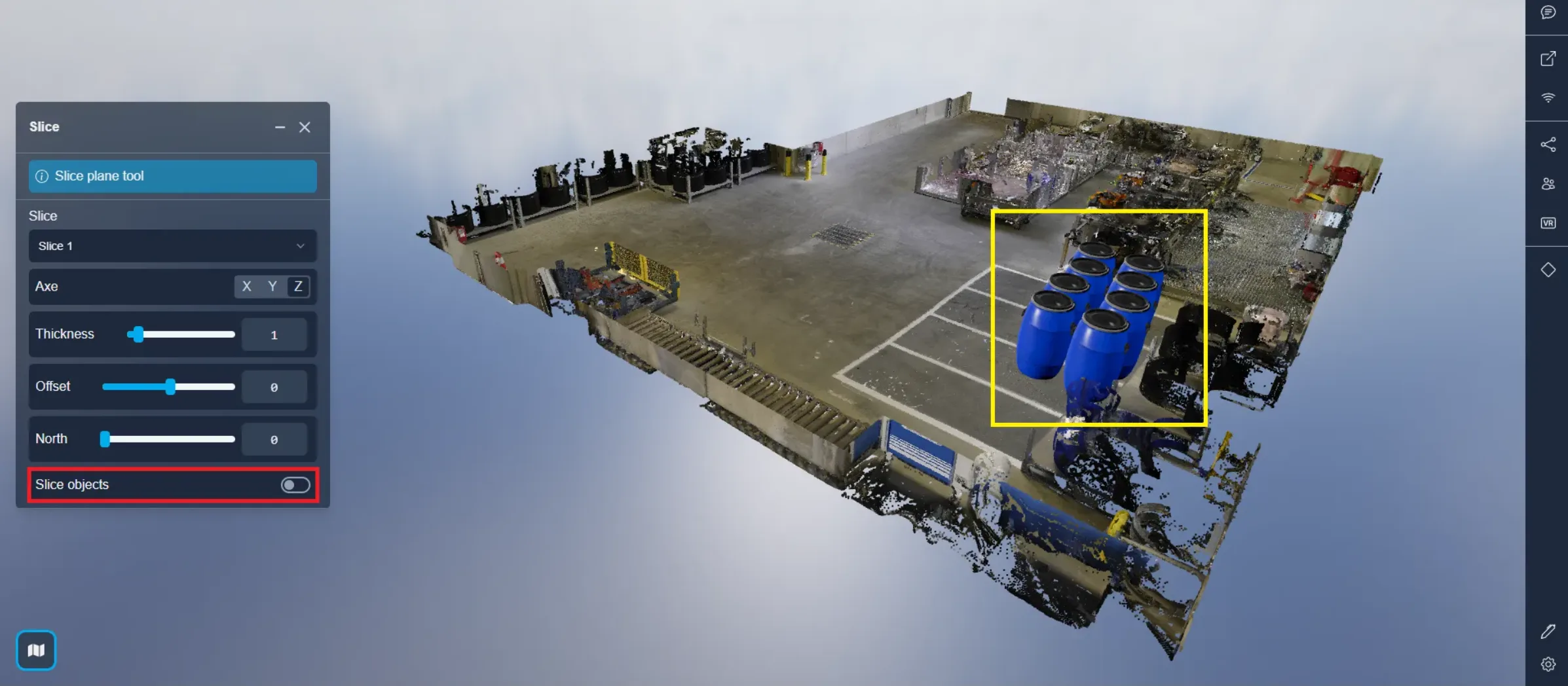

La última opción le permite elegir si desea incluir objetos 3D y 2D cuando utiliza un plano de corte, o cortar exclusivamente la nube de puntos.
Puede crear perfiles verticales que se pueden exportar consultando este artículo.
Si tiene algún problema, nuestro equipo de soporte está aquí para ayudarlo. ¡Feliz exploración!
