Export einer e57-Datei mit 360°-Bildern aus FARO SCENE

FARO SCENE ist eine Software zur Verarbeitung und Analyse von Punktwolken für 3D-Laserscanning-Profis. Diese Anleitung hilft Ihnen sicherzustellen, dass Ihre Panoramabilder beim Export aus FARO SCENE korrekt integriert und lesbar sind.

Allgemeine Informationen

Das .e57-Format kann Punktwolkendaten von Laserscannern und anderen 3D-Bildgebungssystemen sowie zugehörige 2D-Bilder und wichtige Metadaten speichern. Um das e57-Format besser zu verstehen, lesen Sie bitte den Artikel "e57-Dateien besser verstehen".

Mit FARO SCENE können Sie exportieren:

• Eine strukturierte e57-Datei mit allen Stationen darin (empfohlen für die Plattform)
• Strukturierte e57-Dateien für jede Station (nicht empfohlen für die Plattform)
• Eine vereinheitlichte e57-Datei (nicht empfohlen, Sie verlieren die Struktur, keine Blasenansicht möglich)

Exportprozess

Befolgen Sie diese Schritte, um Ihre e57-Datei mit 360°-Bildern zu exportieren:

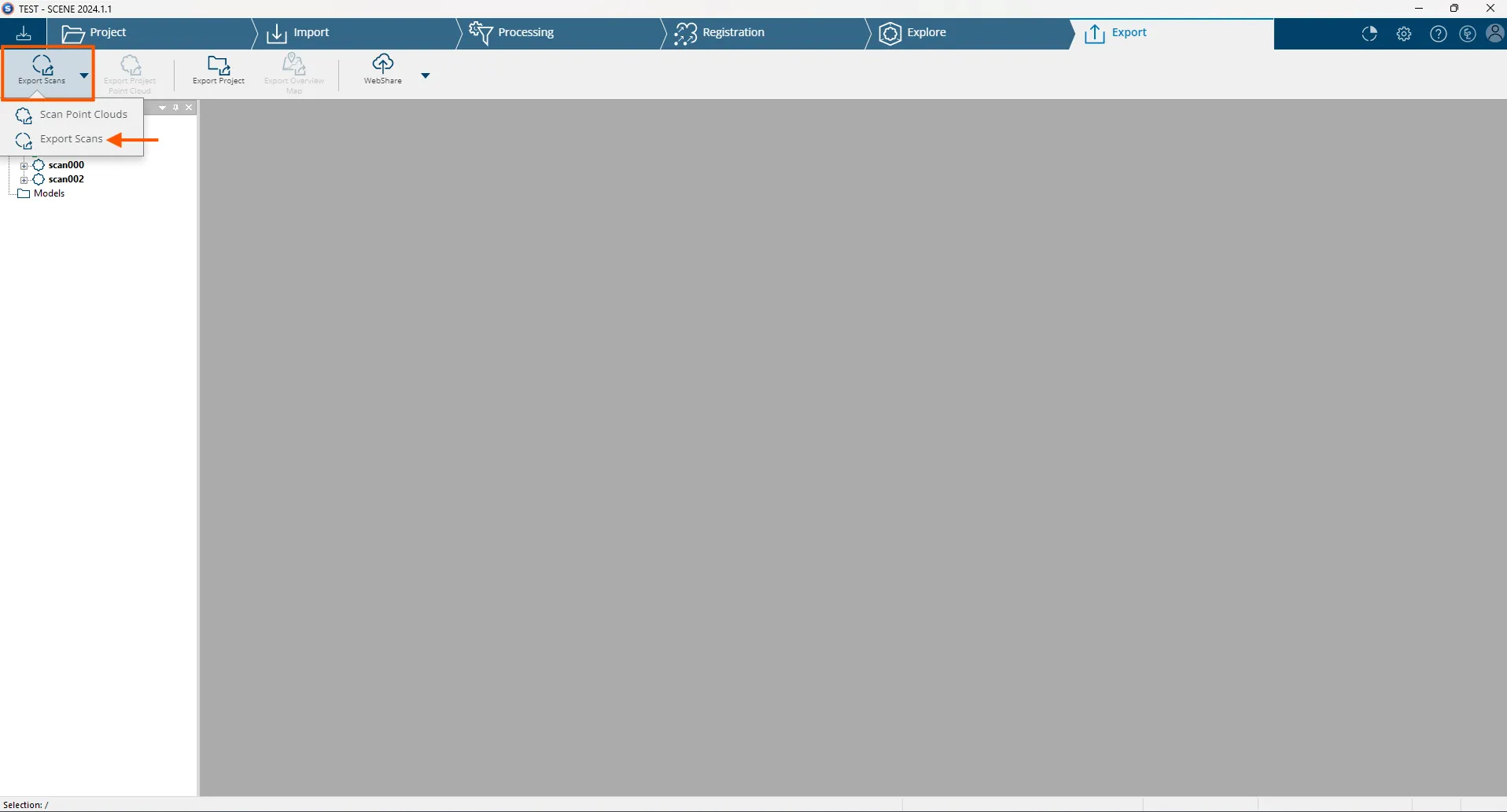

1. Wählen Sie in der oberen Leiste von FARO SCENE die Registerkarte Export Scans, um den Exportprozess zu beginnen.

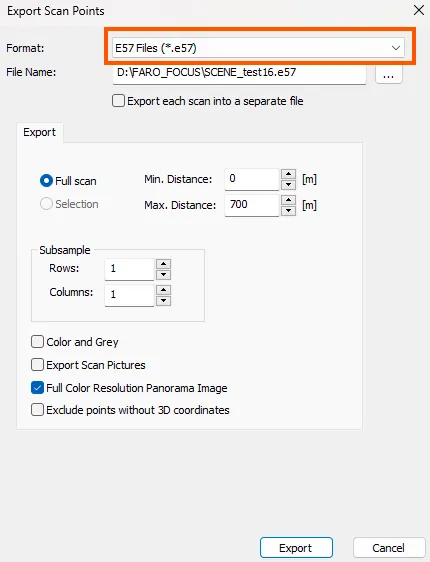

2. Wählen Sie im Fenster Export Scan Points im Dropdown-Menü Format die Option e57 Files. Dieses Format ist ideal, um sowohl Punktwolkendaten als auch Panoramabilder zu erhalten.

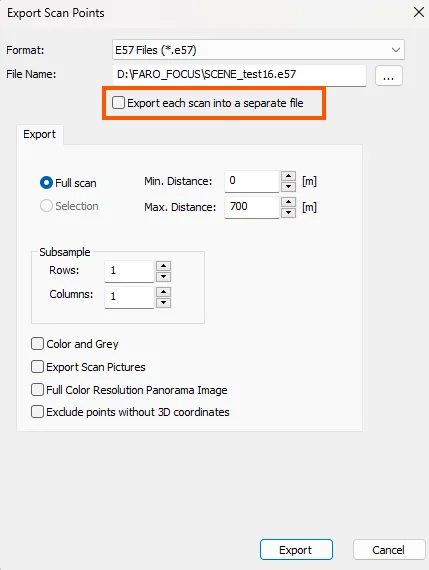

3. Stellen Sie sicher, dass Sie die Option Export each scan into a separate file deaktivieren. Dies ermöglicht es Ihnen, alle Scans in einer einzigen .e57-Datei zu gruppieren, die alle Scanpositionen enthält, was für eine optimale Leistung auf der Plattform empfohlen wird.

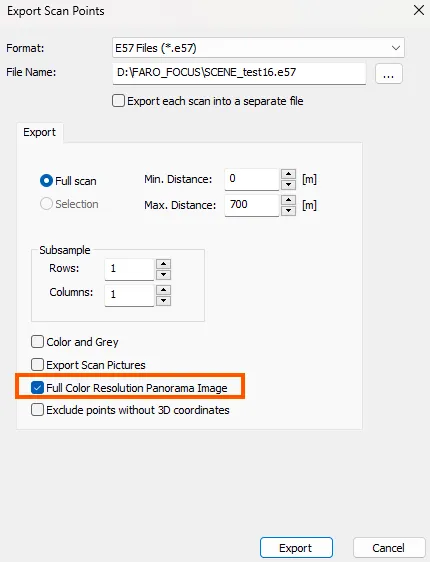

4. Aktivieren Sie die Option Full Color Resolution Panorama Image. Diese Option ist entscheidend dafür, dass die 360°-Bilder beim Import in die Plattform sichtbar sind. Ohne diese Option werden die Panoramabilder nicht in den Export aufgenommen.

Sobald die Datei exportiert wurde, können Sie sie einem Projekt auf der Plattform hinzufügen, um sowohl die Punktwolke als auch die aufgenommenen 360°-Bilder anzuzeigen. Das strukturierte e57-Format behält alle Scanpositionen und ihre zugehörigen Panoramaansichten bei und ermöglicht eine nahtlose Navigation zwischen den Scanpositionen in der Anwendung.

Info

Die Dauer des Exportvorgangs hängt von der Größe Ihres Projekts ab. Nach Abschluss müssen Sie die e57-Datei zu Ihrem Projekt hinzufügen. Erfahren Sie, wie Sie Dateien in ein Projekt hochladen.

Bei Fragen oder wenn Sie weitere Unterstützung benötigen, wenden Sie sich bitte an das technische Team.
