Scan-to-BIM-Analyse und Prüfung

Scan-to-BIM geht einen Schritt weiter als Scan-to-Plan: Die Analyse schlägt Bauobjekte vor (Wände und Öffnungen mit ihren Konstruktionsdaten), die Sie prüfen und anschließend als BIM-Modell exportieren. Die Registerkarte ist im Tarif Scan-to-BIM verfügbar.

Eine Analyse ausführen

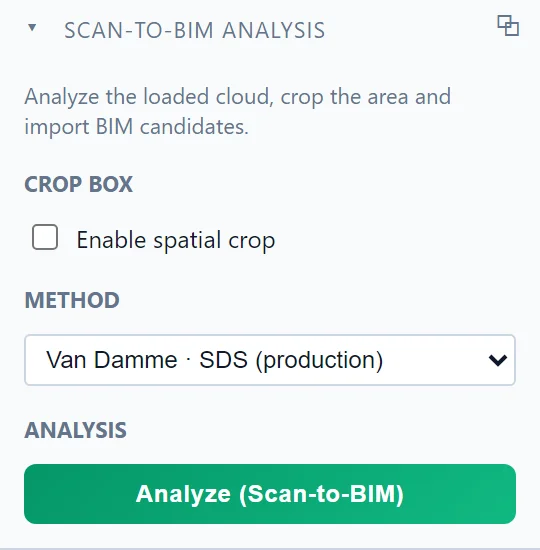

Alles wird über das Panel Scan-to-BIM-Analyse gesteuert:

1. Laden Sie die Punktwolke (siehe Punktwolken laden).
2. Beschränken Sie optional die zu analysierende Zone mit Räumlichen Zuschnitt aktivieren (siehe Crop Box).
3. Wählen Sie die Methode. Die Produktionsmethode steht jedem Scan-to-BIM-Abonnement zur Verfügung; die übrigen Einträge in der Liste sind Methoden mit eingeschränktem Zugriff, die in bestimmten Projekten eingesetzt werden.
4. Klicken Sie auf Analysieren (Scan-to-BIM).

Der Auftrag läuft auf der Plattform und kann bei einem großen Scan mehrere Minuten dauern. Während die Analyse läuft, sind das Panel und die Zuschnitt-Steuerelemente gesperrt, damit die Zone während des Auftrags nicht verschoben werden kann.

Die Kandidaten prüfen

Die Analyse liefert Kandidaten mit ihren stützenden Belegen zurück, und in der Gruppe Prüfung entscheiden Sie:

• Geführte Prüfung führt Sie Kandidat für Kandidat durch, Geschoss für Geschoss, sodass jede Wand im endgültigen Modell eine ist, die Sie übernommen haben.
• Erkennungsbericht fasst zusammen, was gefunden wurde und mit welcher Konfidenz.
• Hypothesen zeigt die konkurrierenden Interpretationen, die die Analyse für eine bestimmte Stelle abgewogen hat.

Übernommene Kandidaten werden zu regulären ATIS.cad-Objekten: Wände, die Sie wie alle anderen bearbeiten können (siehe Objekte auswählen und bearbeiten).

Das Modell exportieren

Sobald das Modell geprüft ist, übergibt IFC exportieren in derselben Registerkarte es an Revit und andere BIM-Software (siehe IFC exportieren).
