Scan-to-Plan

Scan-to-Plan wandelt eine Punktwolke in einen bearbeitbaren 2D-Grundriss um. Es ist der schnelle Weg, wenn das Ergebnis ein Plan sein soll und kein vollständiges BIM-Modell. Die Registerkarte ist im Tarif Scan-to-Plan verfügbar.

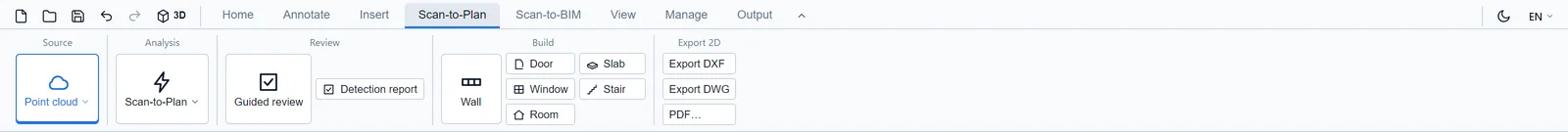

Die Registerkarte liest sich wie der Arbeitsablauf, von links nach rechts:

1. Quelle: die Punktwolke laden und verwalten (siehe Punktwolken laden). Verwenden Sie die Crop Box und die Ebenenerkennung, um das gewünschte Geschoss zu isolieren (siehe Crop Box und Automatische Ebenenerkennung).
2. Analyse: die Scan-to-Plan-Analyse für die geladene Punktwolke starten. Der Auftrag läuft auf der Plattform; sein Fortschritt wird im Panel angezeigt, und der Editor bleibt währenddessen nutzbar.
3. Prüfung: Die Analyse liefert Wandkandidaten zurück, kein Ergebnis nach dem Alles-oder-nichts-Prinzip. Die geführte Prüfung führt Sie durch die Kandidaten, sodass Sie jeden einzelnen übernehmen, anpassen oder verwerfen, Geschoss für Geschoss.
4. Erstellen: der vollständige 2D-Werkzeugsatz (Wand, Tür, Fenster, Raum und der Rest der Registerkarte Start), um zu ergänzen, was die Analyse nicht erkennen konnte.
5. 2D-Export: das Ergebnis als PDF, DXF oder DWG übergeben (siehe Nach PDF exportieren und DWG und DXF exportieren).

Der erzeugte Plan ist ein Arbeitsdokument: Prüfen und vervollständigen Sie ihn, bevor Sie ihn für rechtliche oder vertragliche Zwecke verwenden.

Bei Fragen oder wenn Sie weitere Informationen benötigen, wenden Sie sich bitte an das technische Team.
