Automatische Ebenenerkennung

Statt die Höhenlagen der Geschosse aus dem Scan zu schätzen, lassen Sie sie vom Editor messen.

1. Laden Sie die Punktwolke (siehe Punktwolken laden).
2. Klicken Sie im Panel Ebenen auf Automatische Ebenenerkennung.

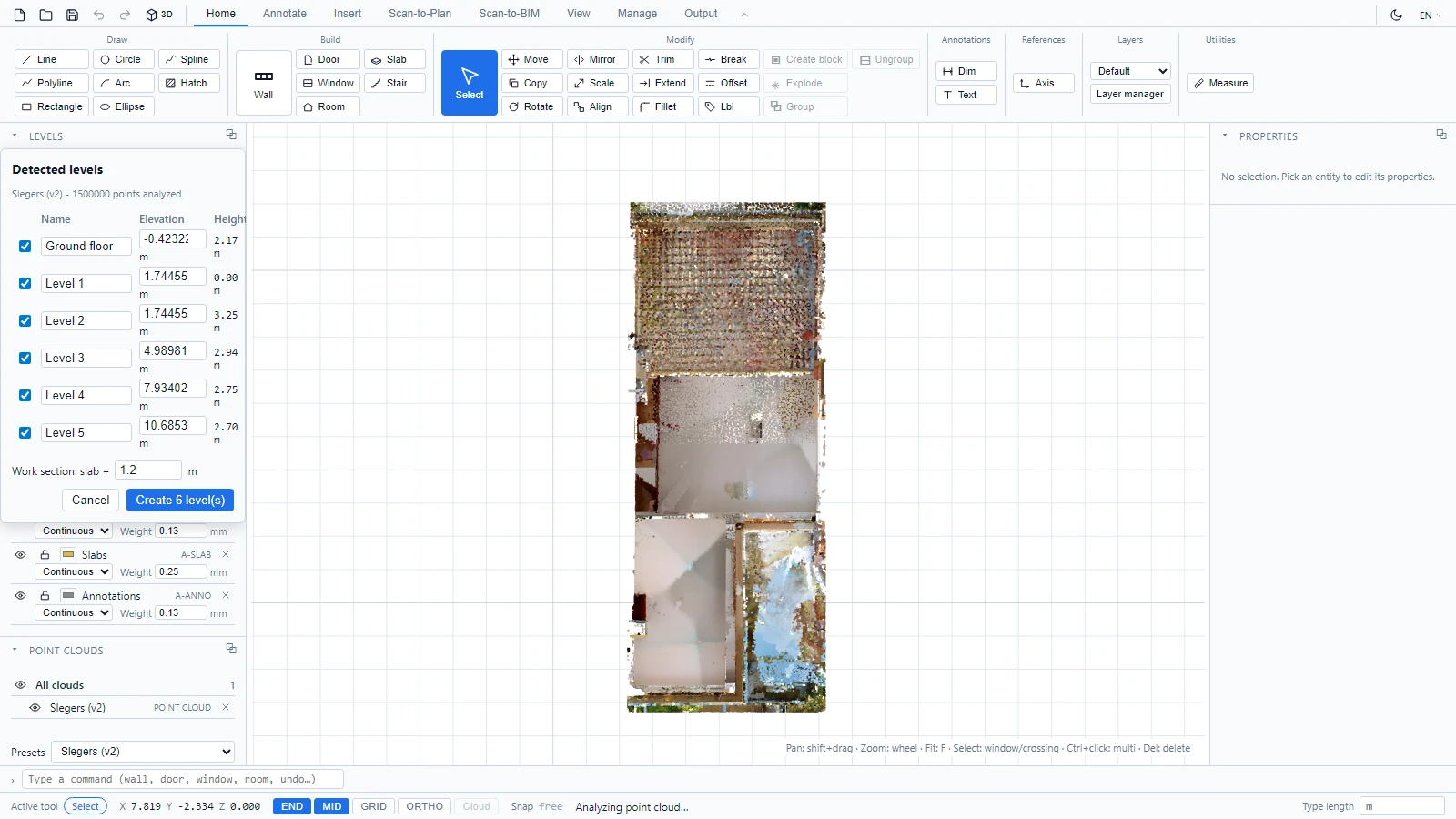

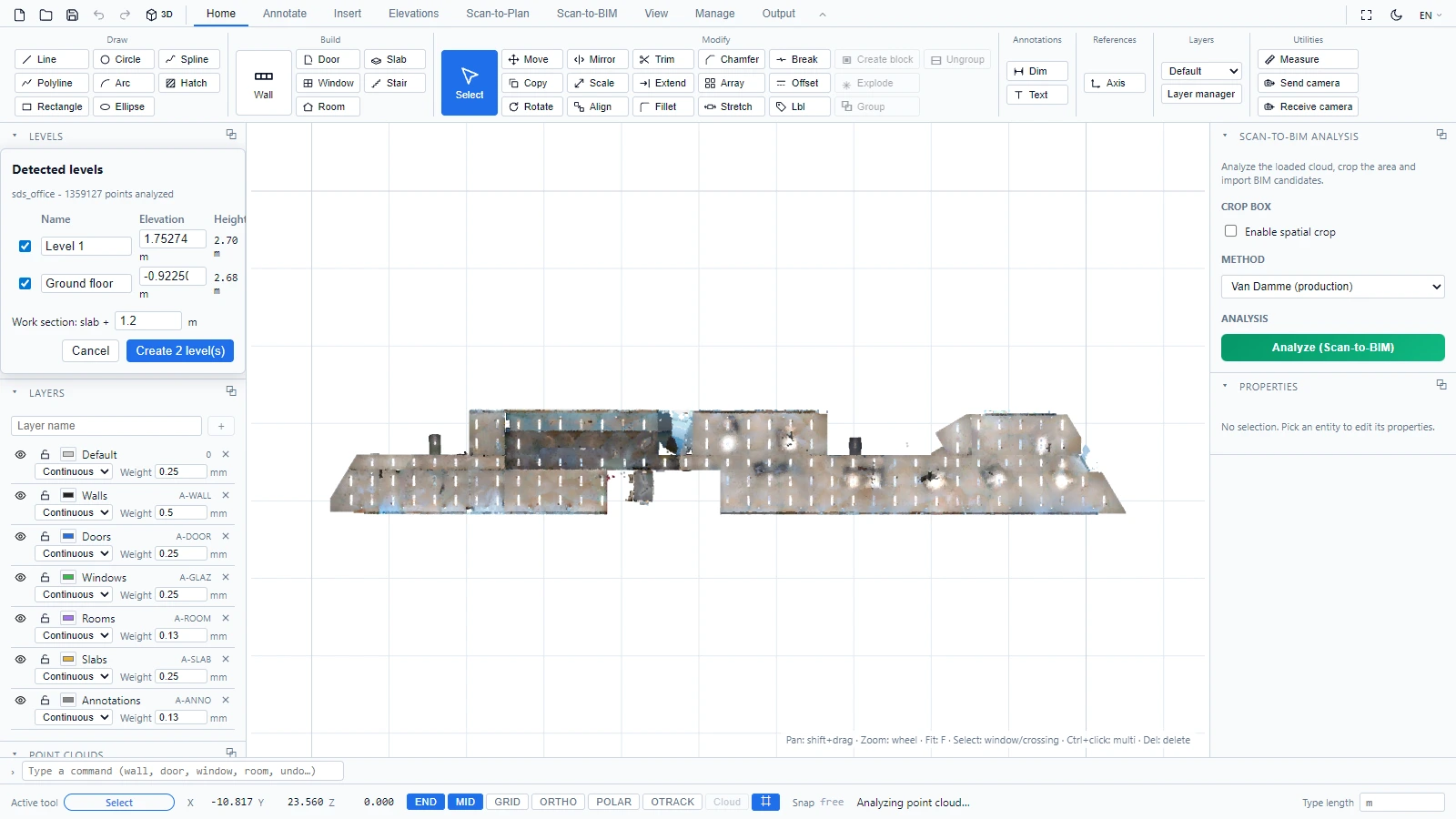

Die Höhenverteilung der Punktwolke wird im Browser analysiert, und die erkannten Geschosse erscheinen in einem Dialog:

Für jeden Ebenenkandidaten erhalten Sie:

• Einen bearbeitbaren Namen und eine bearbeitbare Höhenlage, mit der berechneten Höhe bis zur nächsten Ebene.
• Einen Konfidenz-Wert und die Anzahl der stützenden Punkte, sodass Sie Rauschen erkennen können: Deaktivieren Sie die Zeilen, die Sie nicht übernehmen möchten.
• Den Versatz des Arbeitsschnitts, also die Höhe über jeder Bodenplatte, die für die Arbeitsscheibe verwendet wird (siehe Crop Box, Arbeitsschnitte und Punktwolkenfang).

Klicken Sie auf N Geschoss(e) erstellen, und die Geschosse landen im Panel Ebenen, bereit für das geschossweise Nachzeichnen oder die Analyse (siehe Ebenen).

Um nur einen Teil eines großen Scans zu analysieren, aktivieren Sie zuerst die Crop Box und lassen Sie Ebenen in der Zone erkennen aktiviert.
