Crop Box, Arbeitsschnitte und Punktwolkenfang
Die Crop Box
Ein Scan deckt in der Regel mehr ab, als Sie benötigen. Die Crop Box hält die Analyse und die Anzeige auf eine Zone fokussiert.
- Öffnen Sie das Panel Scan-to-BIM-Analyse (über die Registerkarte Scan-to-BIM oder Ansicht > Paletten).
- Aktivieren Sie Räumlichen Zuschnitt aktivieren.

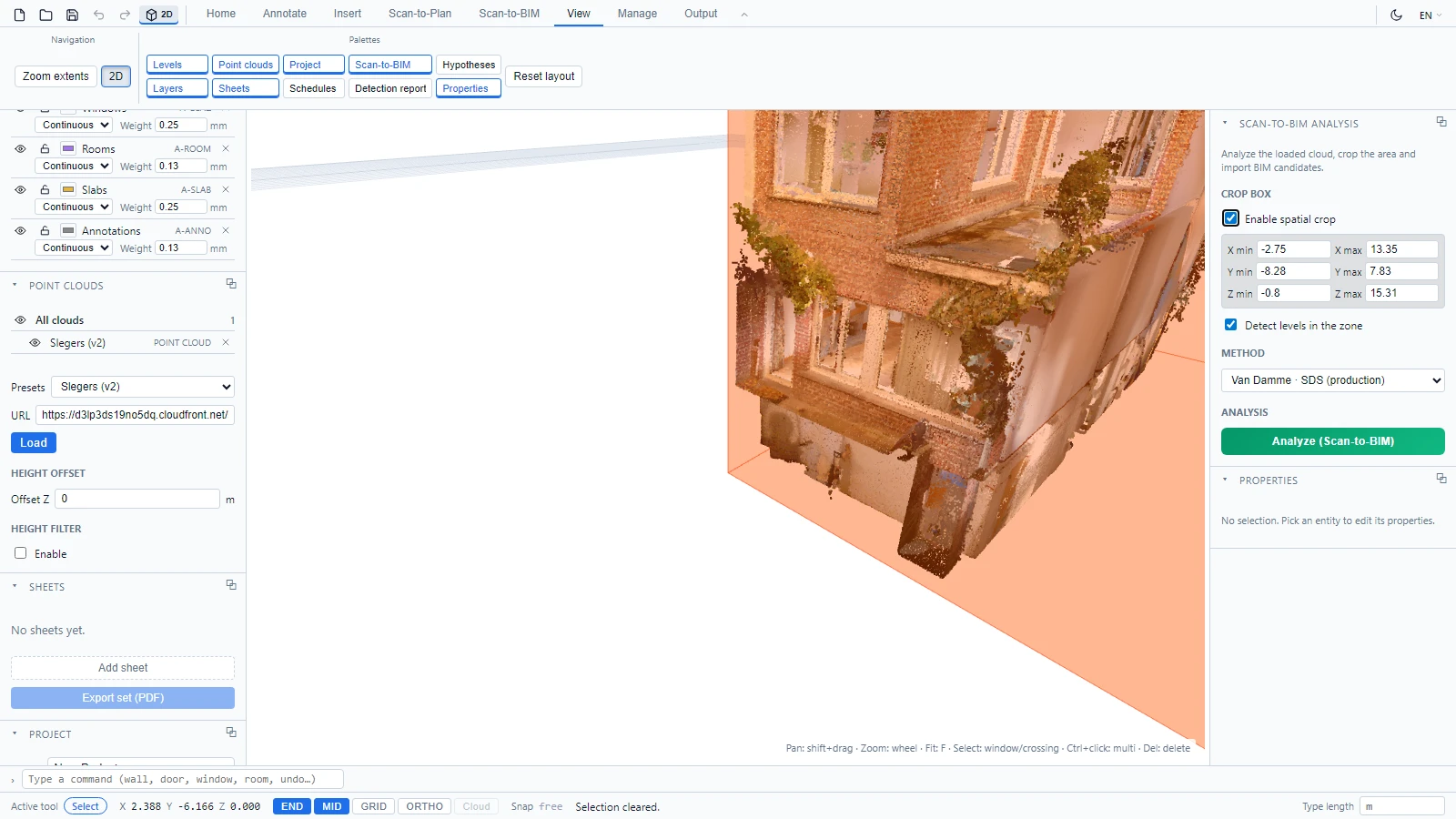

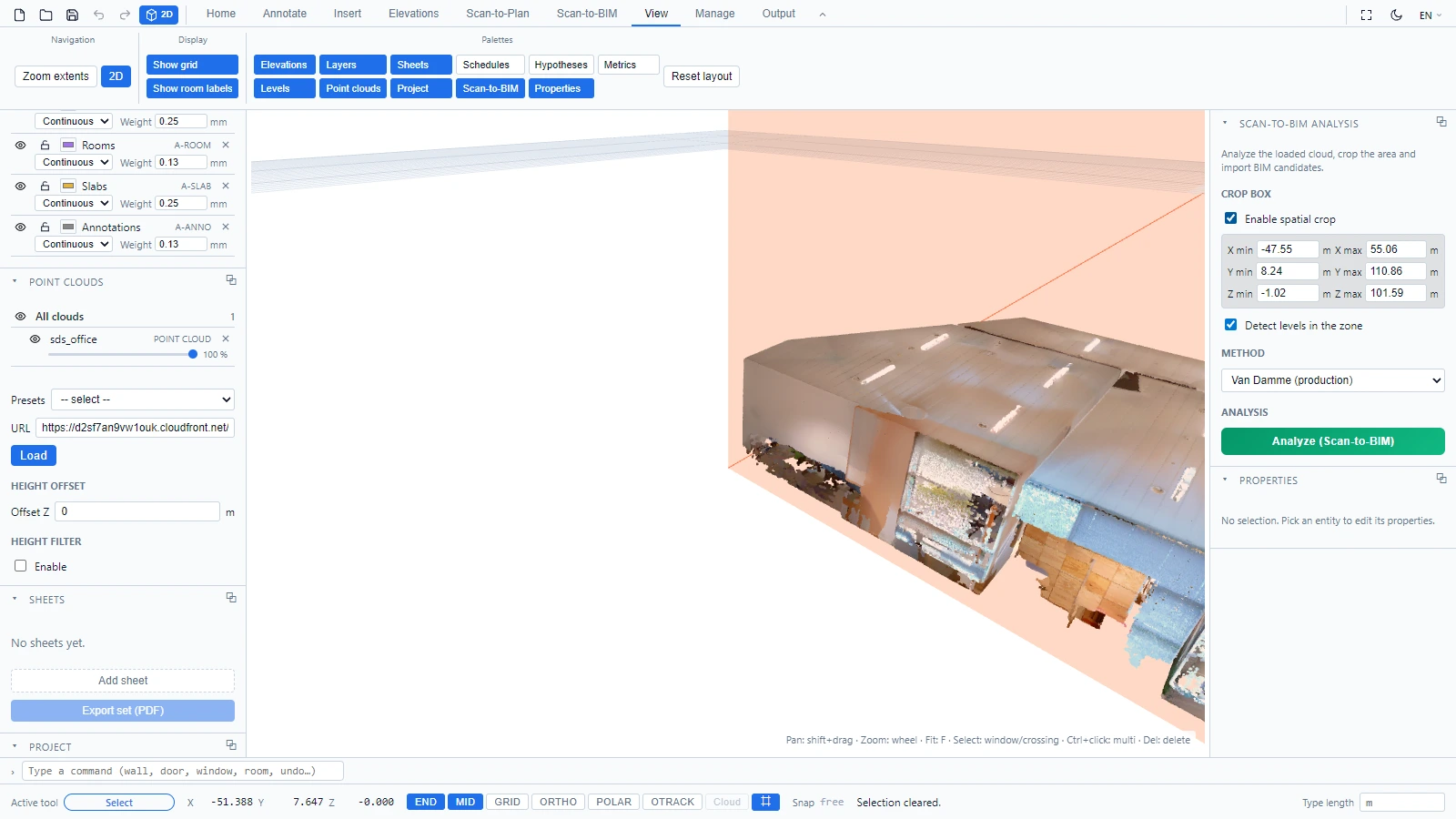

Der orangefarbene Quader stellt die Zone dar. Passen Sie ihn an, indem Sie die Felder X, Y und Z min/max im Panel bearbeiten oder die Flächen des Quaders direkt in der Ansicht ziehen, in 2D wie auch in 3D. Die Option Ebenen in der Zone erkennen beschränkt die Ebenenerkennung auf dieselbe Zone.
Arbeitsschnitte

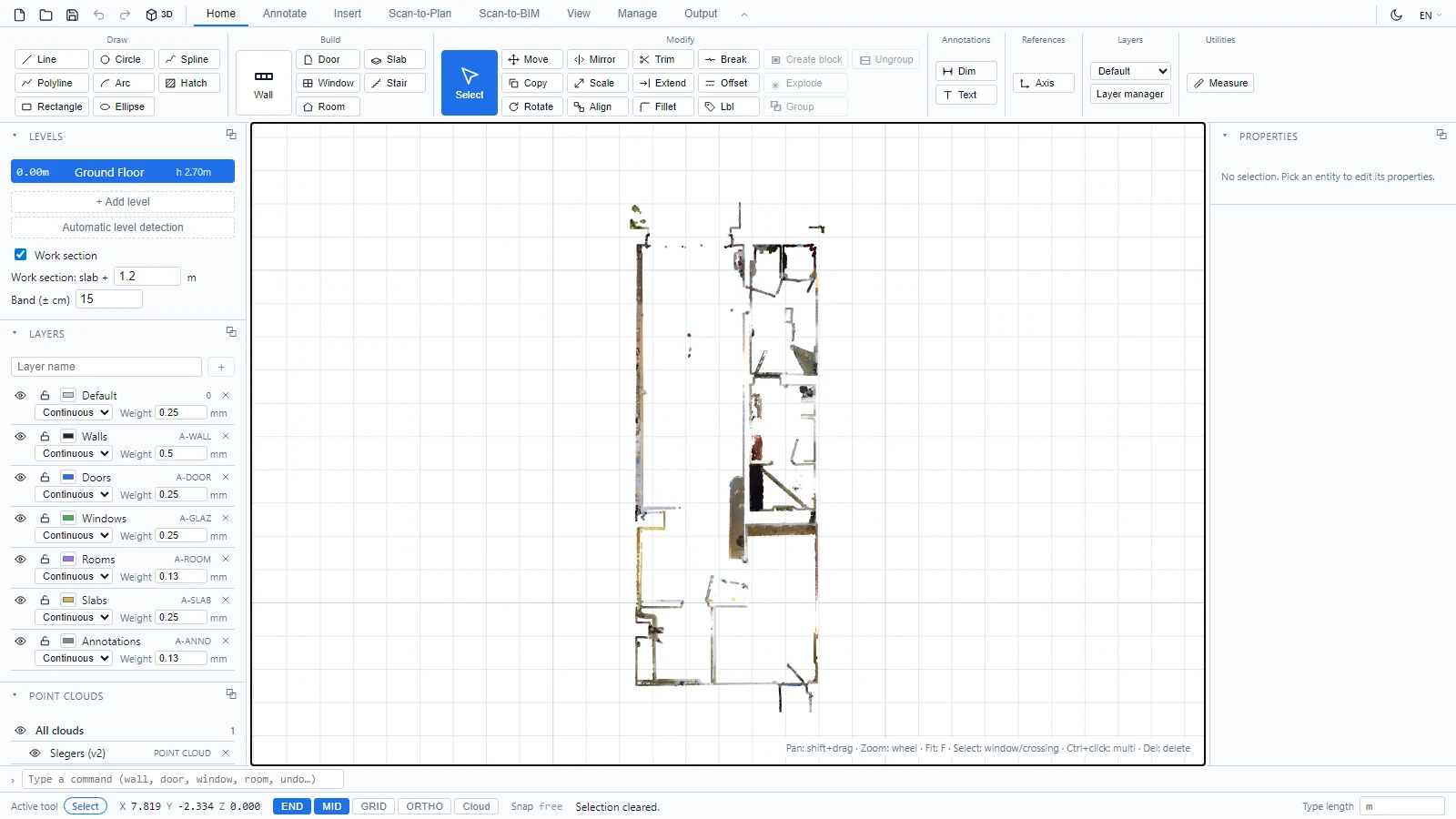

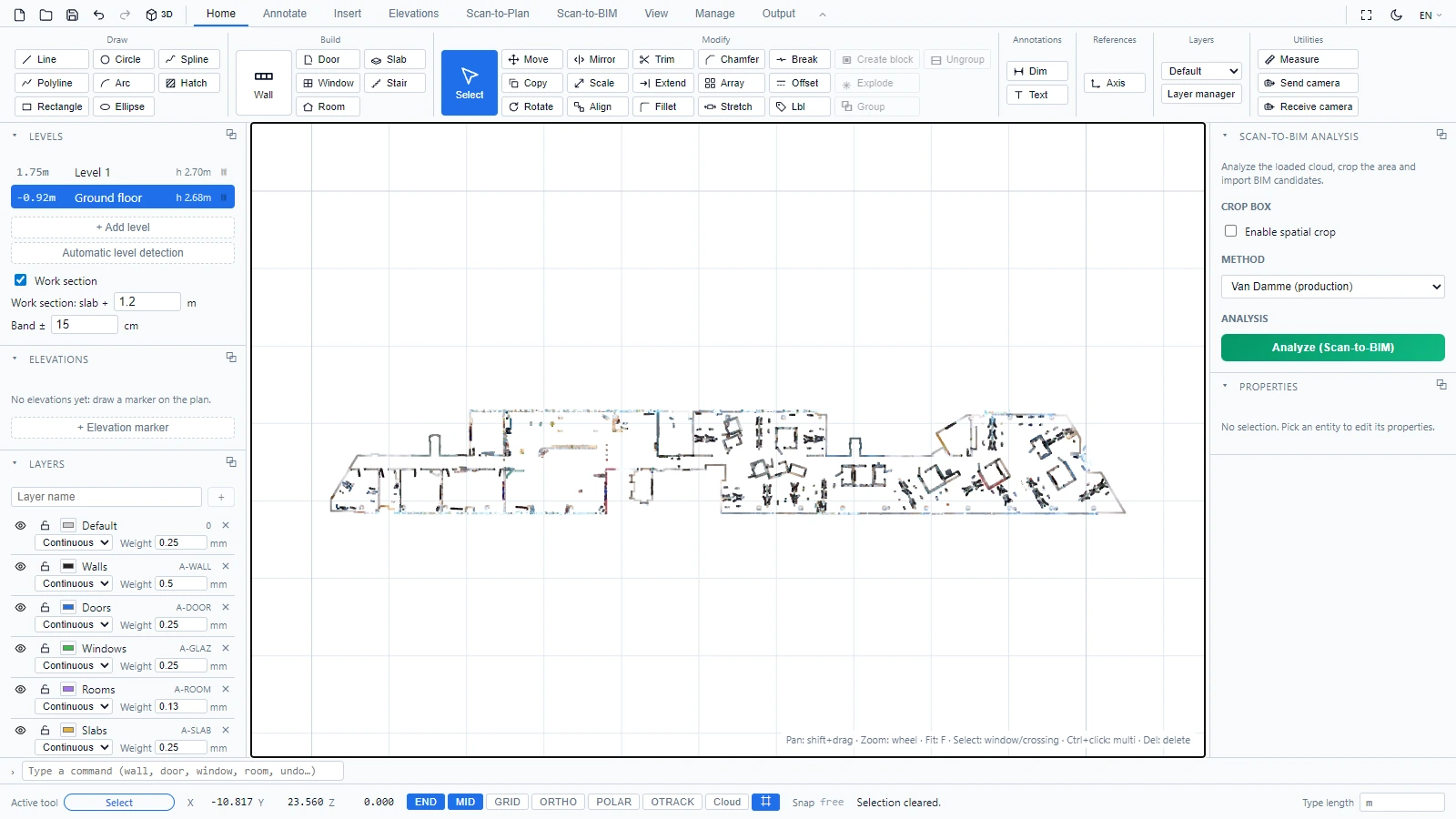

Ein Arbeitsschnitt ist eine horizontale Scheibe der Punktwolke auf Höhe der aktiven Ebene. Aktivieren Sie ihn mit dem Kontrollkästchen Arbeitsschnitt im Panel Ebenen: Die 2D-Ansicht zeigt dann nur die Punkte dieser Scheibe, wodurch der Scan zu einem lesbaren Grundriss zum Nachzeichnen wird.
An den Punkten fangen
Bei aktivem Arbeitsschnitt wird der Umschalter Wolke in der Statusleiste verfügbar:
Schalten Sie ihn ein, und Ihre Zeichenwerkzeuge fangen am nächstgelegenen Scanpunkt in der Scheibe, wobei ein Fadenkreuz den erfassten Punkt markiert. Der Objektfang (END, MID) behält Vorrang, wenn beide zutreffen: Drücken Sie Tab, um die Priorität an der Cursorposition umzukehren. Das Nachzeichnen von Wänden über einem Scan wird damit exakt statt ungefähr.
