Punktwolken laden

Punktwolken sind das Ausgangsmaterial der Arbeitsabläufe Scan-to-Plan und Scan-to-BIM: Laden Sie den Scan, betrachten Sie ihn in 2D und 3D, und lassen Sie die Analyse daraus einen Plan oder ein Modell erzeugen.

Eine Punktwolke laden

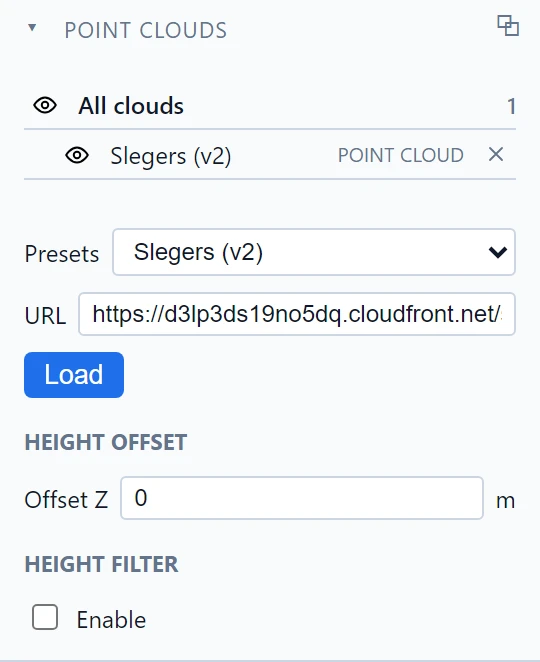

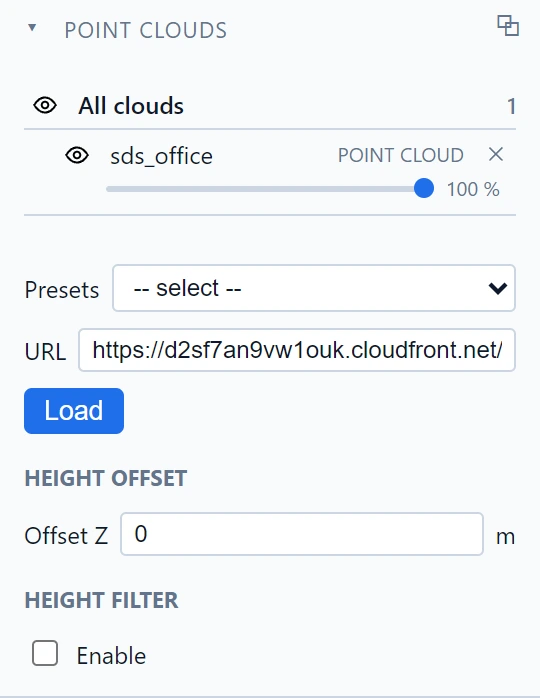

Öffnen Sie das Panel Punktwolken (die Schaltfläche Punktwolke in der Registerkarte Einfügen oder Ansicht > Paletten > Punktwolken).

• Wählen Sie einen Datensatz in der Liste Voreinstellungen aus oder fügen Sie die URL eines gehosteten Datensatzes ein.
• Klicken Sie auf Laden. Die Statusleiste bestätigt den Vorgang, und große Punktwolken werden fortlaufend gestreamt: Sie müssen nicht auf den vollständigen Datensatz warten, um zu arbeiten.

Geladene Punktwolken erscheinen in der Baumstruktur des Panels mit einem Augen-Umschalter pro Punktwolke.

Betrachten

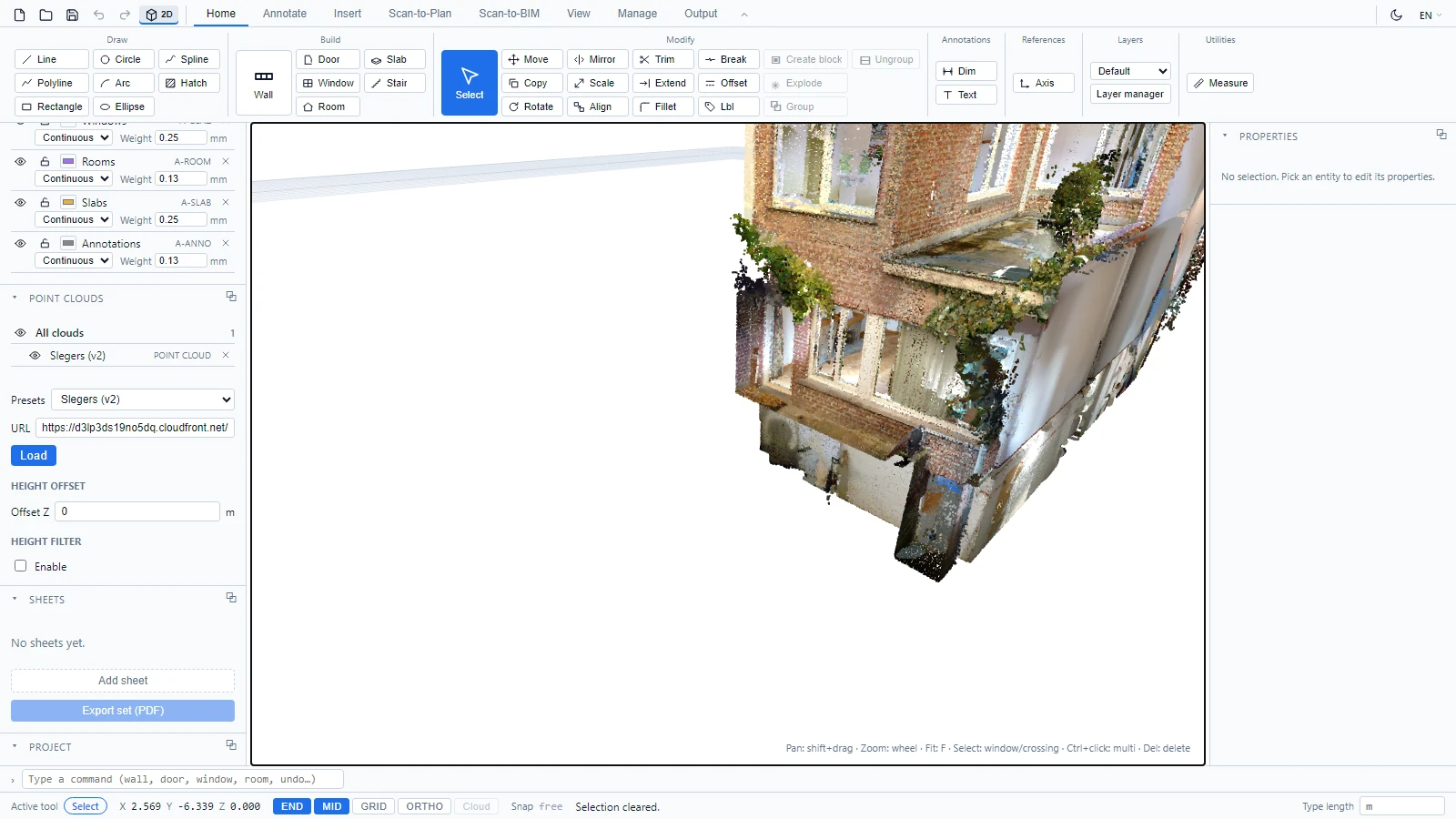

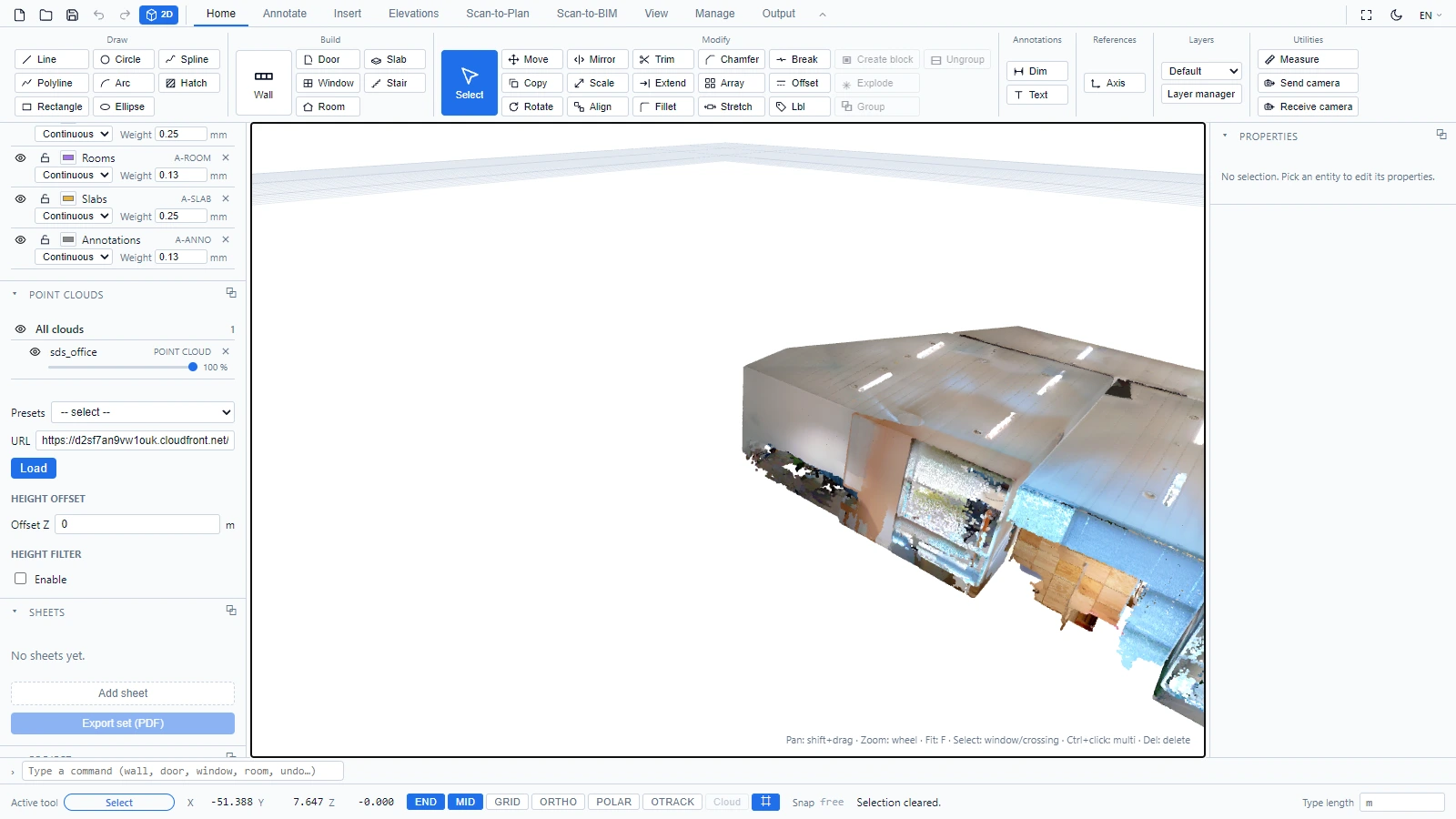

Die Punktwolke wird in beiden Ansichten mit der üblichen Navigation angezeigt (siehe In 2D und 3D navigieren):

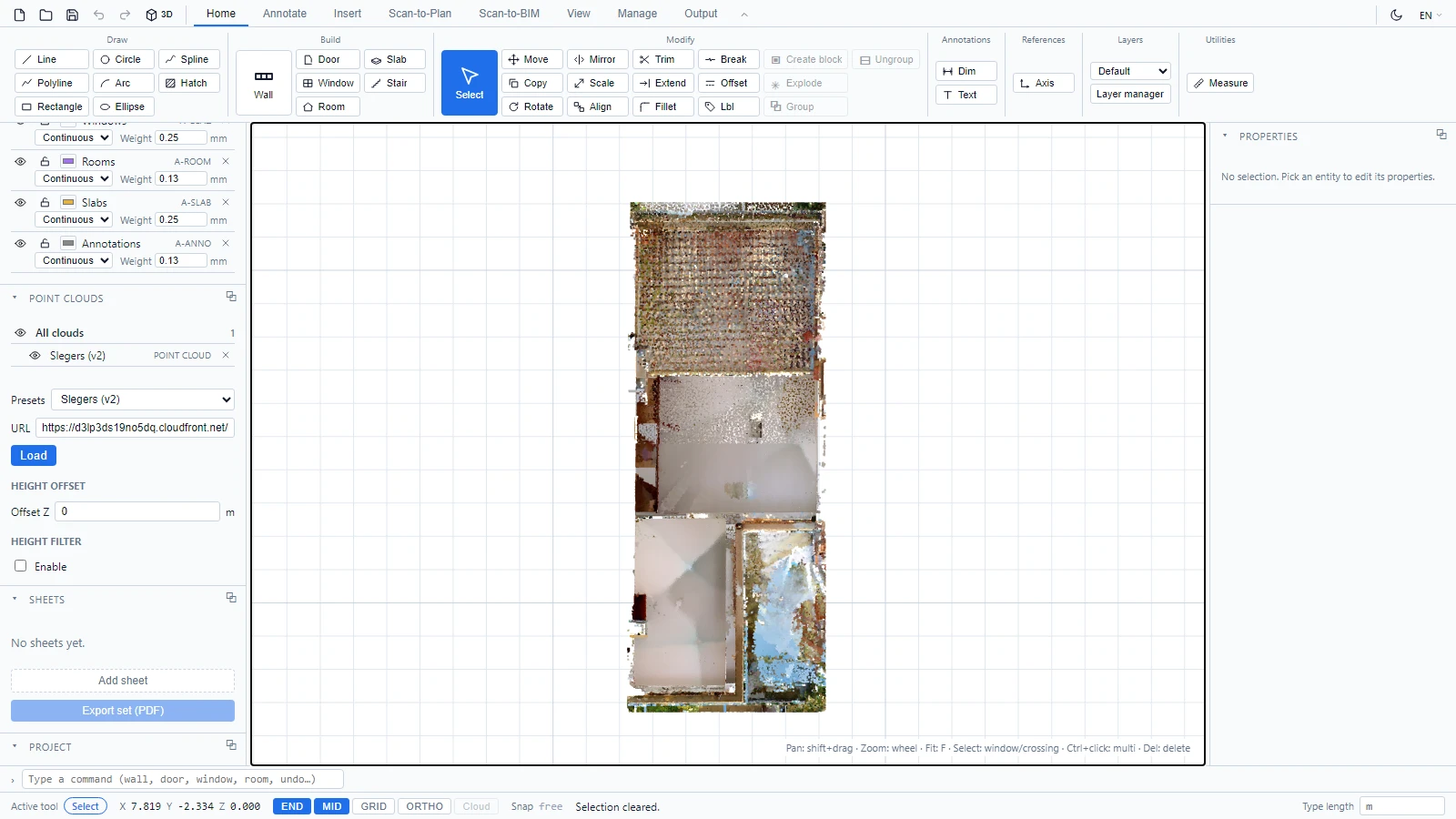

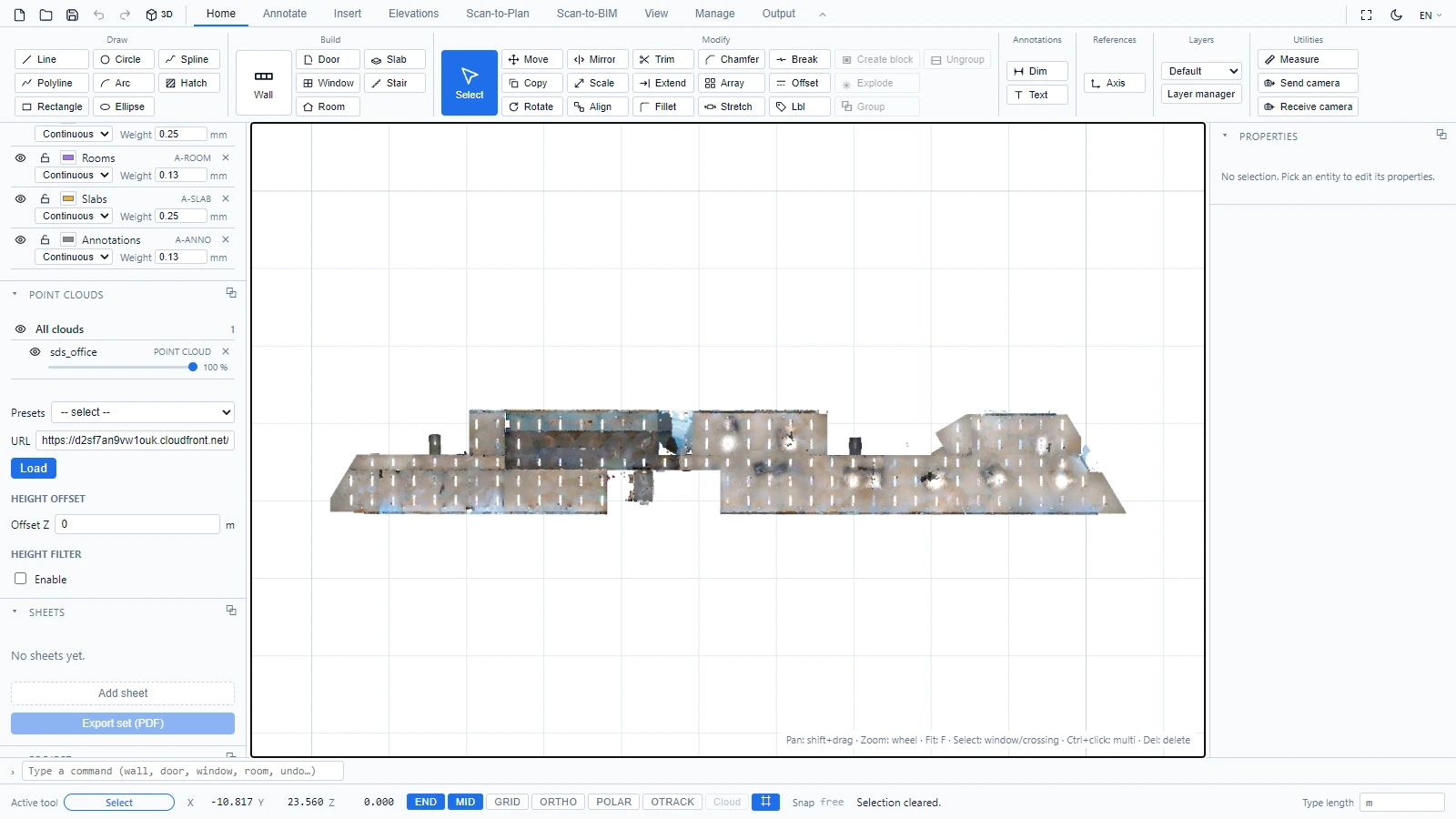

Von oben in der 2D-Ansicht betrachtet, liest sich ein Scan bereits wie ein Grundriss:

Die Anzeige anpassen

Zwei Steuerelemente im Panel helfen, wenn ein Scan auf einer ungewöhnlichen Höhenlage liegt oder unübersichtlich ist:

• Höhenversatz: verschiebt die gesamte Punktwolke entlang Z, nützlich, wenn der Nullpunkt des Scans nicht zu dem Ihres Projekts passt.
• Höhenfilter: zeigt nur die Punkte zwischen einer minimalen und einer maximalen Höhe an.

Für echte Schnittarbeit verwenden Sie stattdessen einen Arbeitsschnitt (siehe Crop Box, Arbeitsschnitte und Punktwolkenfang).
