Nach PDF exportieren

Den aktuellen Plan exportieren

1. Öffnen Sie die Registerkarte Ausgabe und klicken Sie auf PDF... (die Schaltfläche wird aktiv, sobald die Zeichnung Inhalt hat).

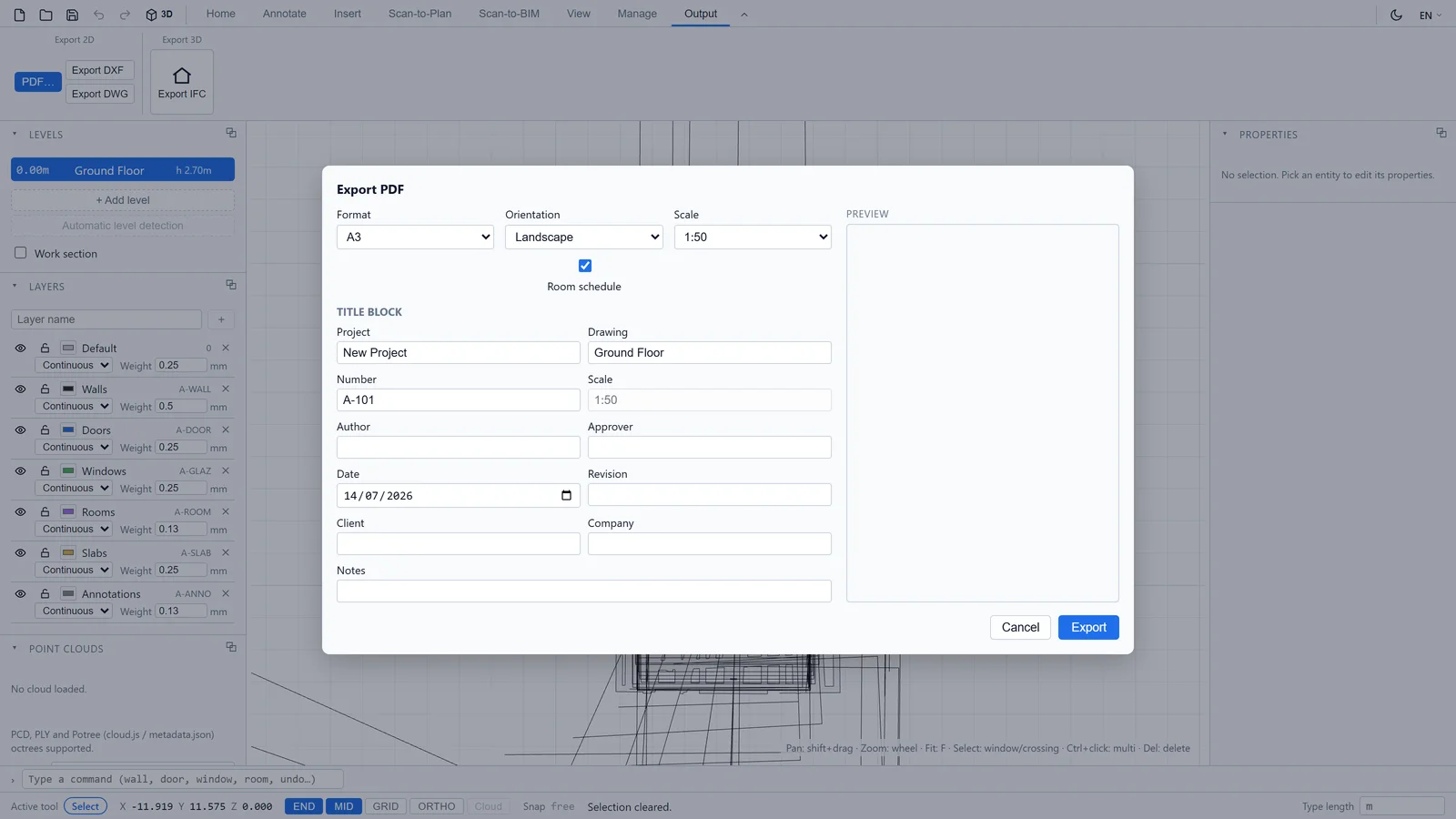

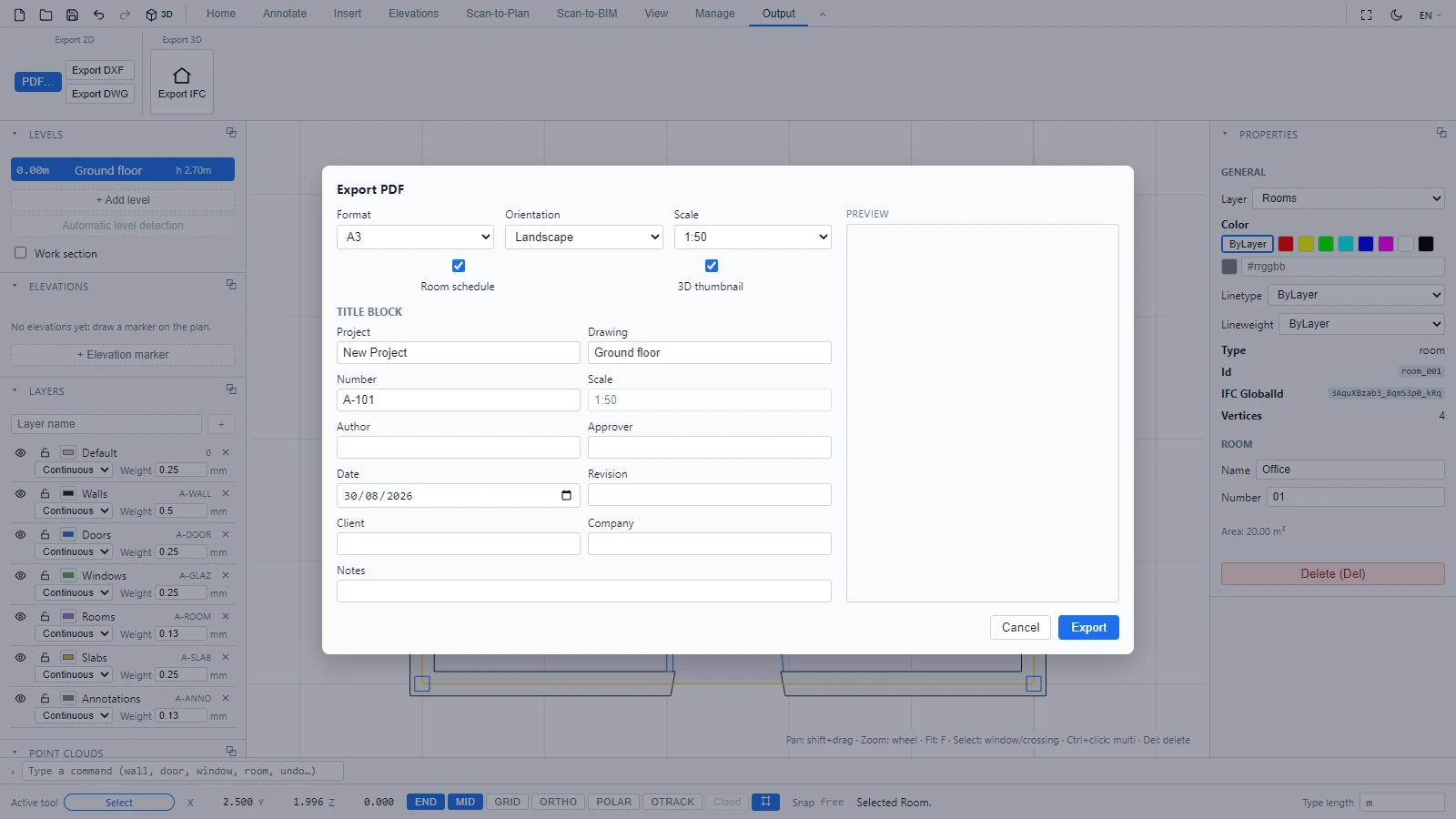

2. Füllen Sie den Dialog PDF exportieren aus und klicken Sie auf Exportieren.

Der Dialog bietet Ihnen:

• Format und Ausrichtung des Blatts (standardmäßig A3 Querformat).
• Maßstab: ein echter Architekturmaßstab wie 1:50, der auf dem Papier eingehalten wird.
• Raumbuch: fügt dem Blatt die Tabelle der Räume und Flächen hinzu.
• Schriftfeld: Projekt, Zeichnungsname (vorausgefüllt mit der aktiven Ebene), Blattnummer, Autor, Prüfer, Datum, Revision, Auftraggeber, Firma und Notizen. Die Vorschau rechts zeigt das zusammengesetzte Blatt.

Der exportierte Plan ist die aktive Ebene, maßstäblich gezeichnet, mit Ihren Layern in ihrem aktuellen Anzeigezustand: Blenden Sie vor dem Export aus, was nicht gedruckt werden soll (siehe Layer).

Blattsätze

Für eine vollständige Lieferung öffnen Sie das Panel Blätter (Ansicht > Paletten > Blätter). Jedes Blatt verbindet eine Ebene mit einem Format, einer Ausrichtung und einem Maßstab, unter eigenem Namen und eigener Nummer. Satz exportieren (PDF) erzeugt dann den gesamten Satz in einem Durchgang.

Tipp

Der PDF-Text verwendet eine lateinische Schriftart. Wenn Ihre Oberfläche in einer Sprache mit einer anderen Schrift läuft (Russisch, Chinesisch, Japanisch, Koreanisch, Arabisch, Hebräisch, Hindi), fallen die PDF-Beschriftungen auf Englisch zurück, damit die Ausgabe lesbar bleibt.
