Bild- und PDF-Unterlagen

Eine Unterlage ist ein gescannter Plan, ein Foto oder ein PDF, das Sie unter Ihre Zeichnung legen, um es nachzuzeichnen. Das ist der klassische Ausgangspunkt, wenn Ihnen nur Papier vorliegt.

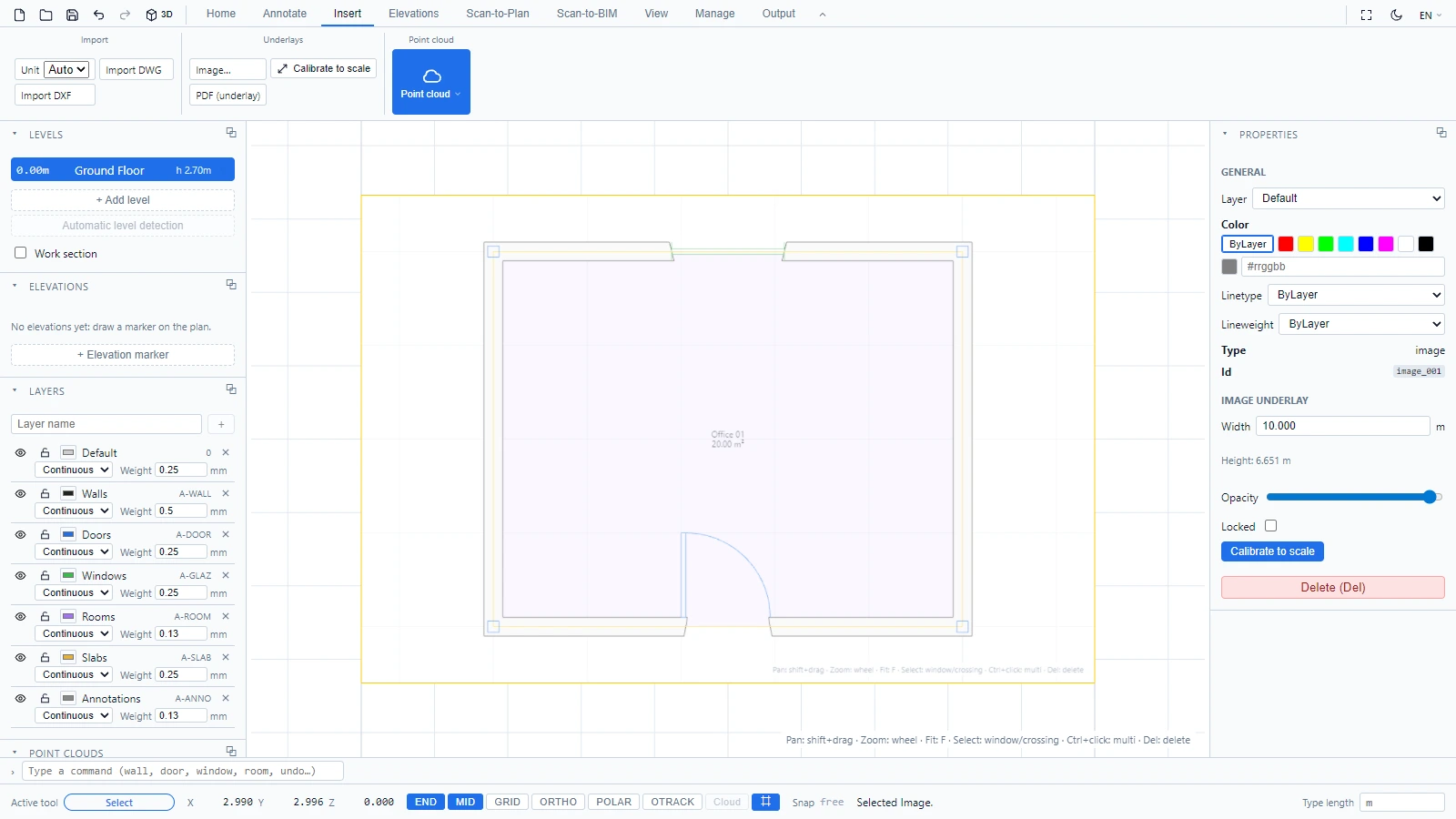

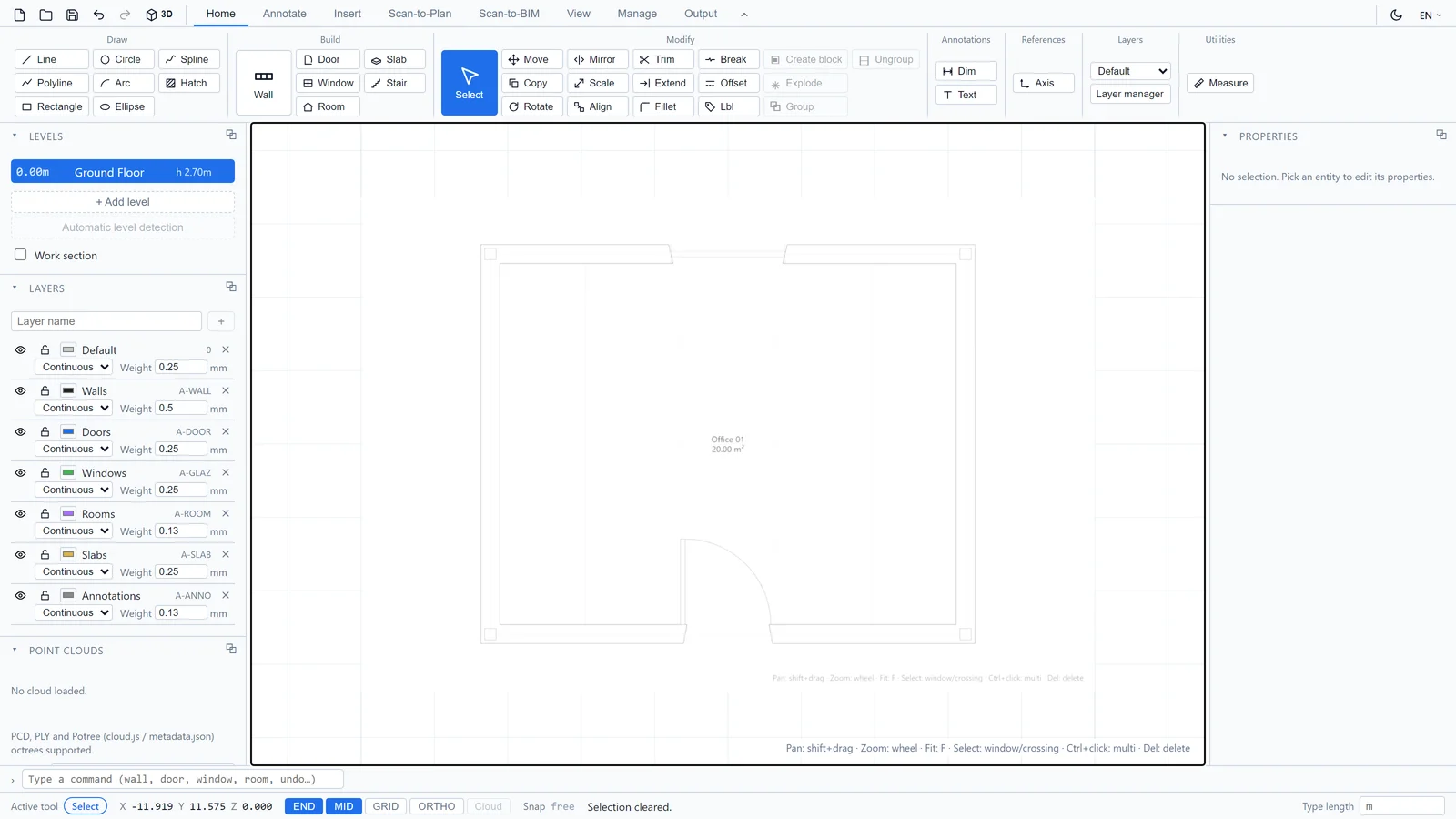

Eine Unterlage platzieren

1. Öffnen Sie die Registerkarte Einfügen.
2. Klicken Sie unter Unterlagen auf Bild... für eine Bilddatei oder auf PDF (Unterlage) für eine PDF-Seite.

Wählen Sie die Unterlage wie jedes Objekt aus, um sie im Eigenschaften-Panel anzupassen, einschließlich der Deckkraft, oder um sie zu sperren, sodass Ihre Klicks beim Nachzeichnen hindurchgehen.

Auf reale Maße kalibrieren

Ein Scan hat Pixel, keine Meter. Geben Sie ihm einen Maßstab:

1. Wählen Sie die Bildunterlage aus.
2. Klicken Sie unter Einfügen > Unterlagen auf Maßstab kalibrieren.
3. Klicken Sie auf zwei Punkte mit einer bekannten realen Distanz, zum Beispiel die beiden Enden einer Wand, die Sie kennen.

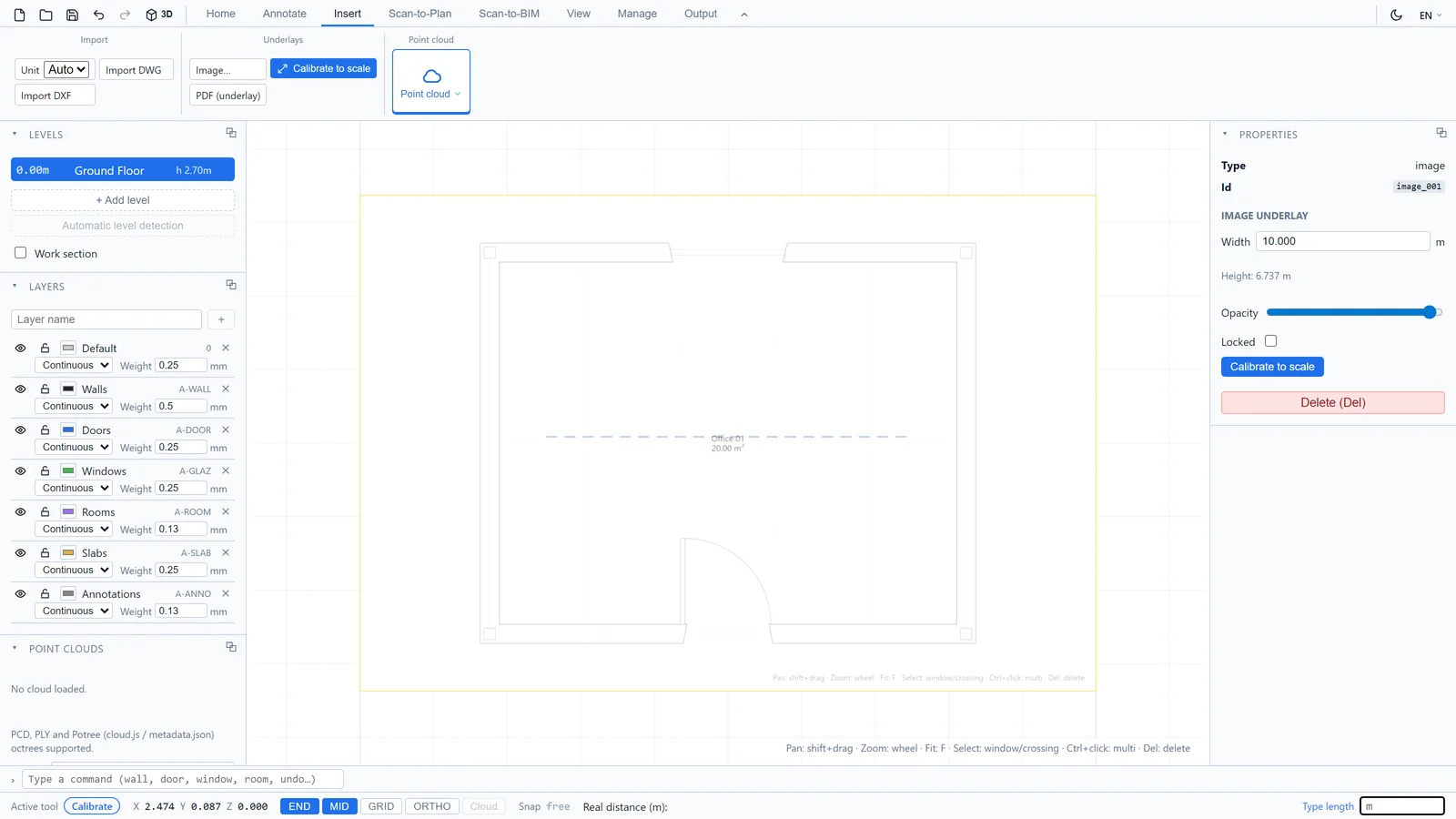

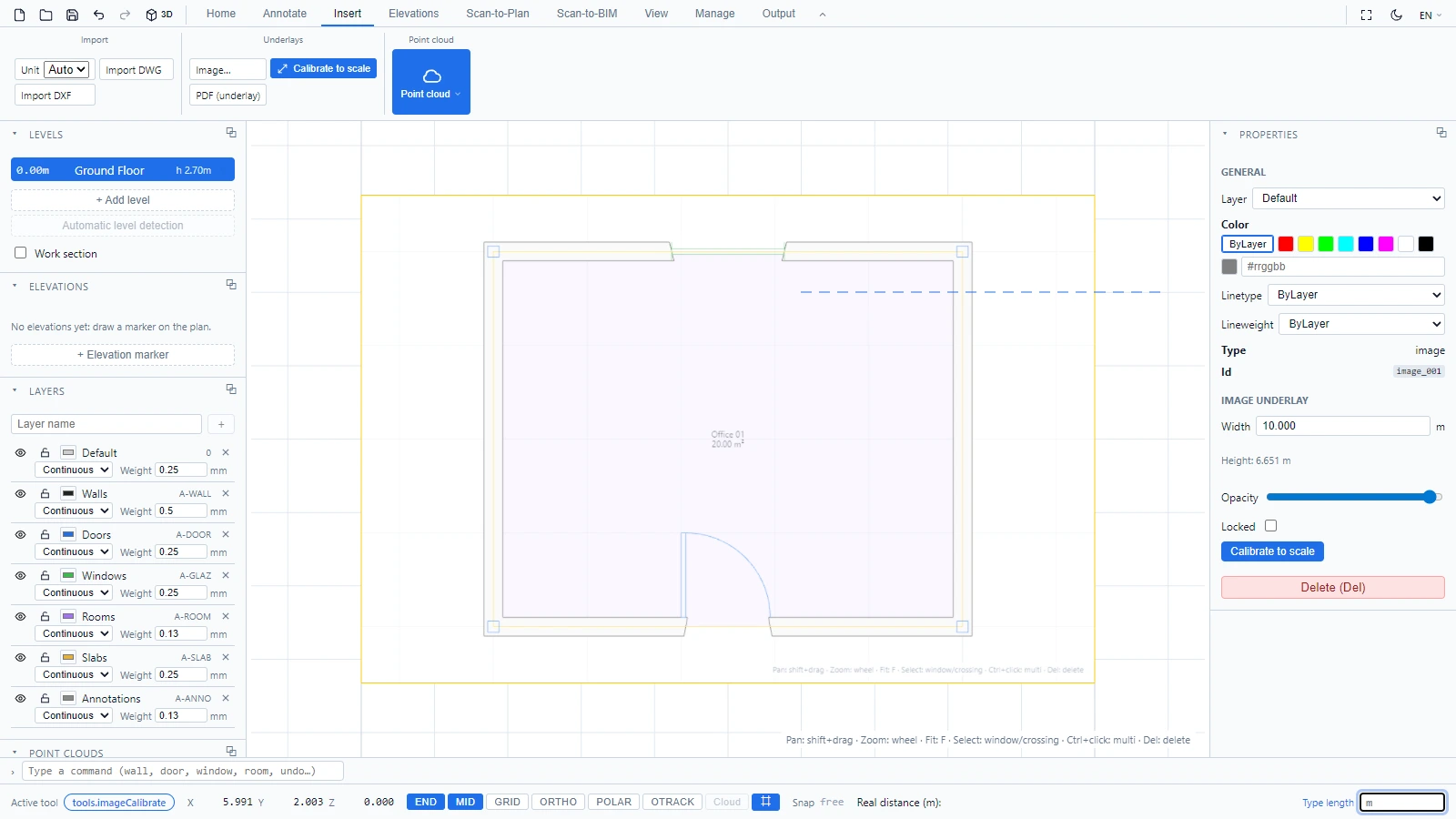

4. Die Statusleiste fragt nach der realen Distanz in Metern: Geben Sie sie ein und drücken Sie Enter.

Die Unterlage wird so skaliert, dass Ihre beiden Punkte genau diesen Abstand zueinander haben. Von da an zeichnen Sie Wände zuverlässig darüber nach (siehe Wände zeichnen) und prüfen jede Distanz mit Messen.

Wenn die Unterlage gesperrt ist, entsperren Sie sie zuerst: Die Statusleiste weist Sie darauf hin, wenn die Kalibrierung aus diesem Grund abgelehnt wird.
