Messen und Referenzachsen

Messen​

Wenn Sie nur eine Zahl benötigen, kein Bemaßungsobjekt:

  1. Klicken Sie unter Start > Dienstprogramme auf Messen (oder geben Sie measure ein oder den AutoCAD-Code di).
  2. Klicken Sie Punkte entlang der zu messenden Strecke an.

Die Statusleiste zeigt fortlaufend an: die aktuelle Segmentlänge, die Gesamtlänge und die eingeschlossene Fläche, sobald Sie drei oder mehr Punkte gesetzt haben. Rechtsklick oder Escape setzt die Messung zurück. Der Zeichnung wird nichts hinzugefügt.

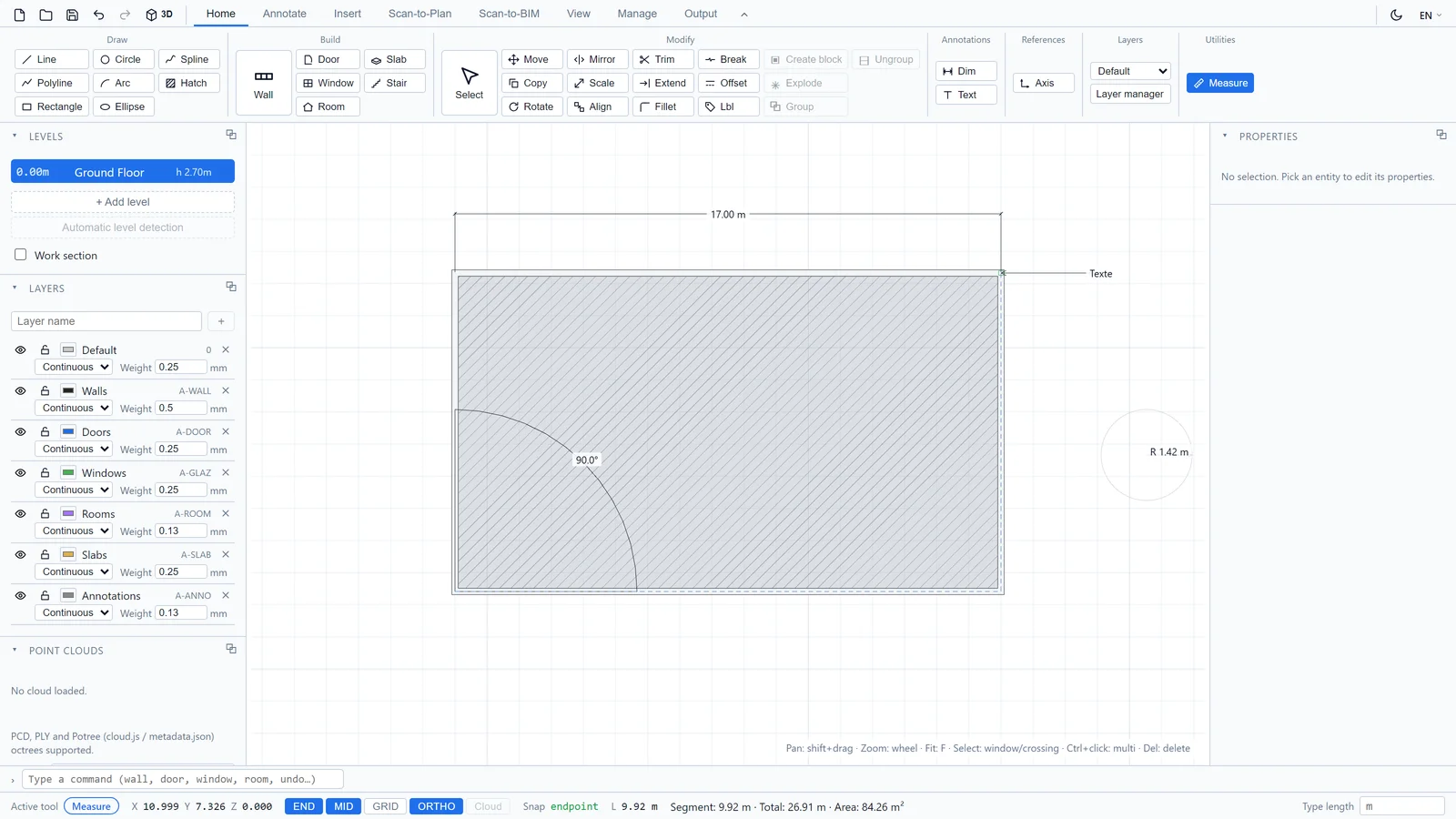

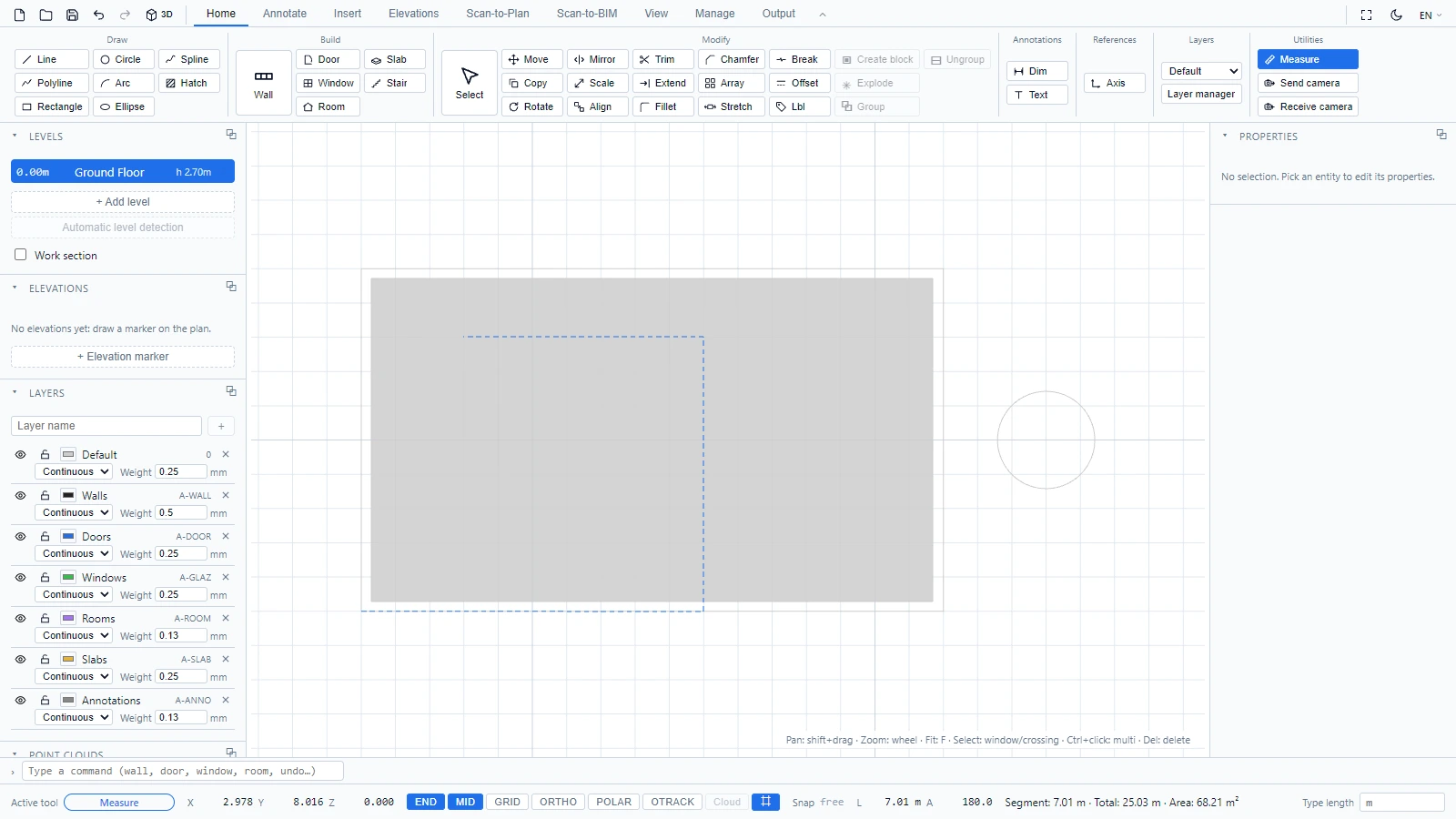

Die Messanzeige in der Statusleiste

Referenzachsen​

Achsen sind die beschrifteten Referenzlinien von Bauzeichnungen. Unter Start > Referenzen:

  1. Klicken Sie auf Achse.
  2. Klicken Sie auf die beiden Endpunkte der Achse.

Jede Achse erhält ihren Buchstaben automatisch (Achse A, Achse B...) und zeigt ihn in einer Blase an beiden Enden an.

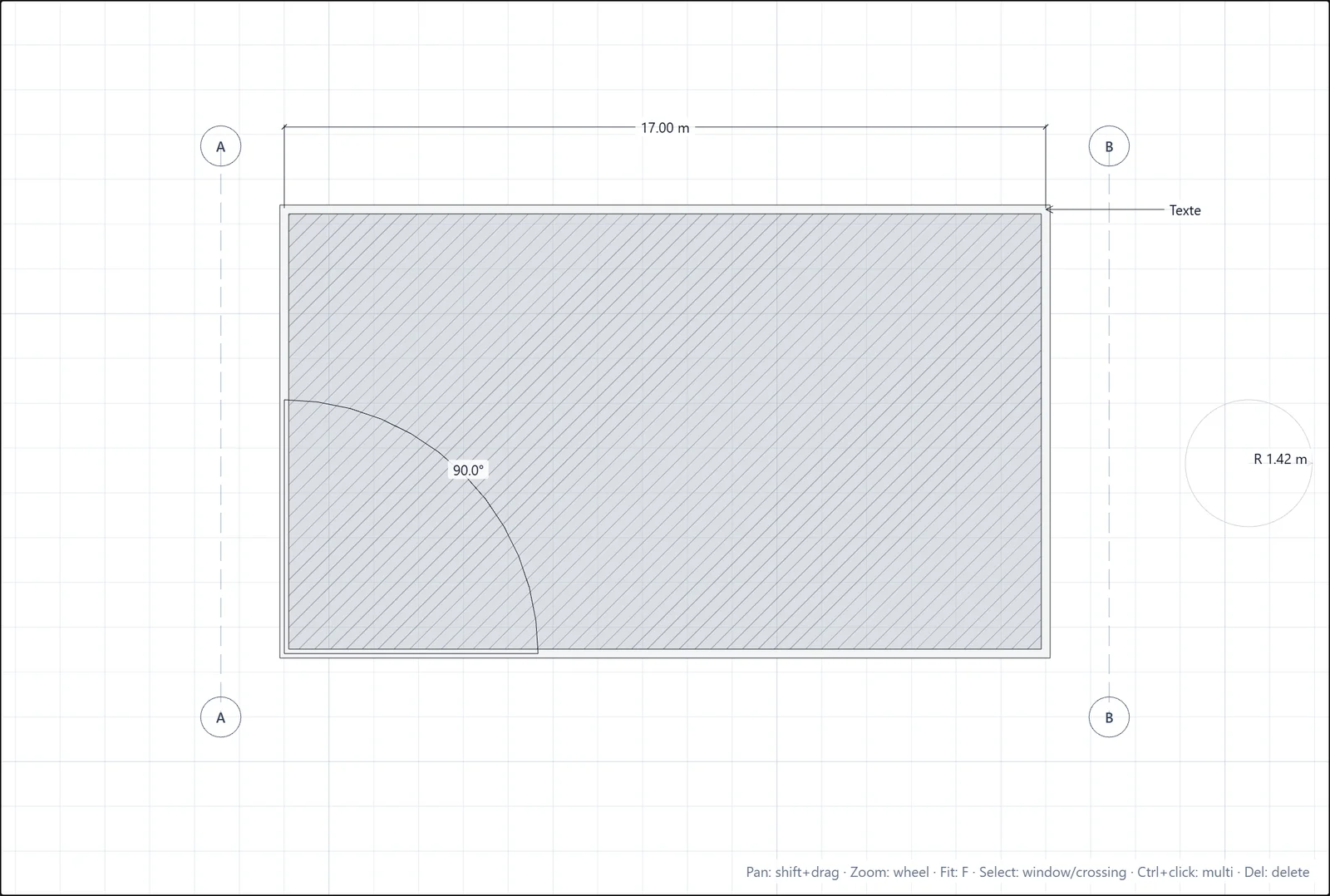

Zwei Referenzachsen entlang der Wände
