Bemaßungen

Alle Bemaßungswerkzeuge befinden sich in der Registerkarte Beschriften (die am häufigsten verwendeten sind auch unter Start > Beschriftungen zu finden).

Die Registerkarte Beschriften

Lineare Bemaßungen​

  1. Klicken Sie auf Bem (Tastenkürzel H) oder geben Sie dim ein.
  2. Klicken Sie auf den ersten, dann auf den zweiten Punkt. Der Objektfang auf END und MID liefert Ihnen exakte Wandmaße.
  3. Bewegen Sie den Cursor, um die Seite der Maßlinie zu wählen, und klicken Sie, um sie zu platzieren.

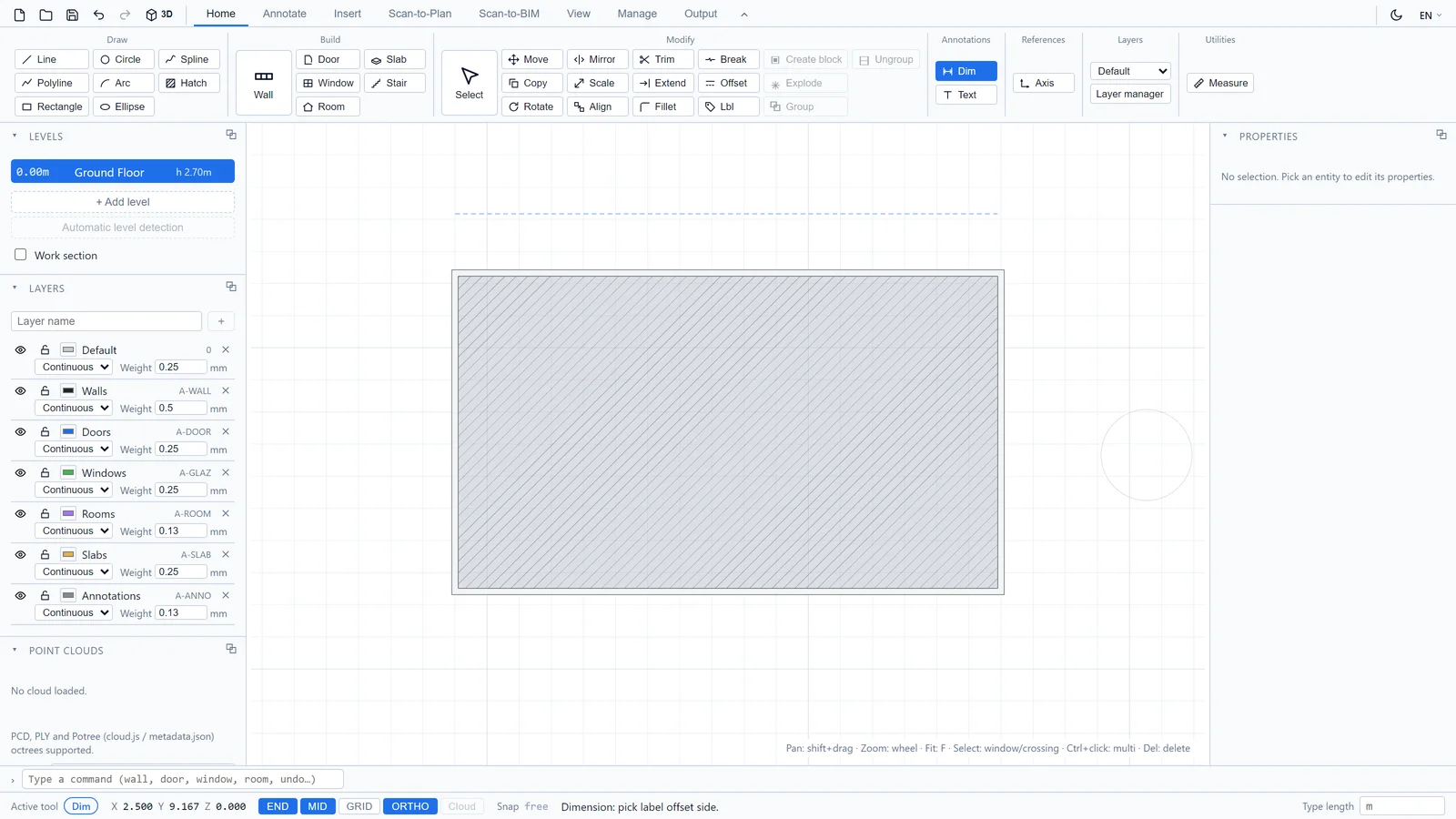

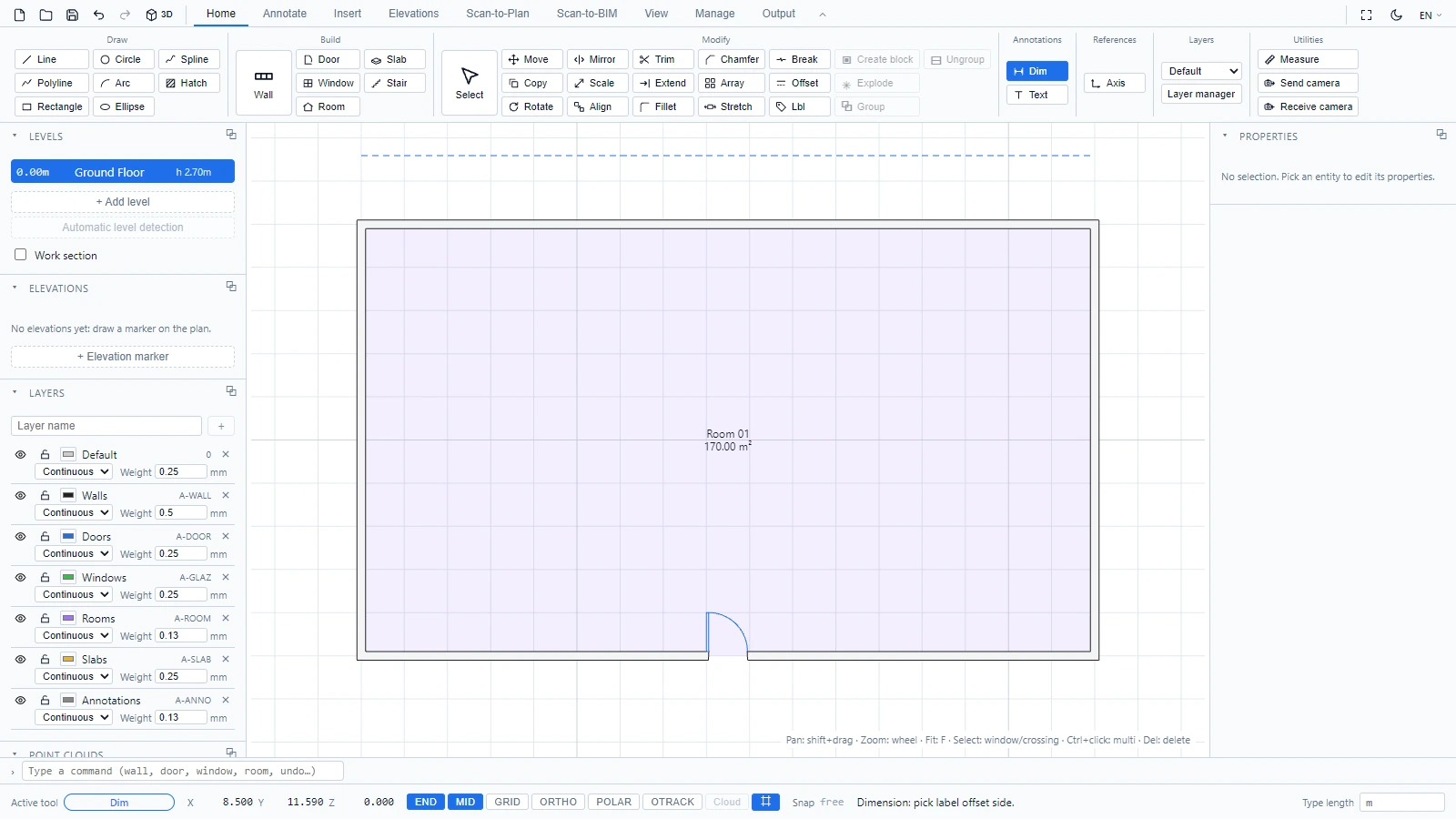

Auswahl der Versatzseite einer Bemaßung

Das Werkzeug reiht Bemaßungen aneinander: Nach jeder Bemaßung wartet es auf den ersten Punkt der nächsten. Escape beendet es.

  • Weiter platziert die nächste Bemaßung dort, wo die vorherige endete, für eine Reihe fluchtender Bemaßungen.
  • Basislinie staffelt Bemaßungen, die denselben ersten Punkt teilen.

Radius, Durchmesser, Winkel​

  • Radius und Durchmesser: ein Klick auf einen Kreis.
  • Winkel: Klicken Sie auf den Scheitelpunkt des Winkels und dann auf einen Punkt auf jeder Seite.

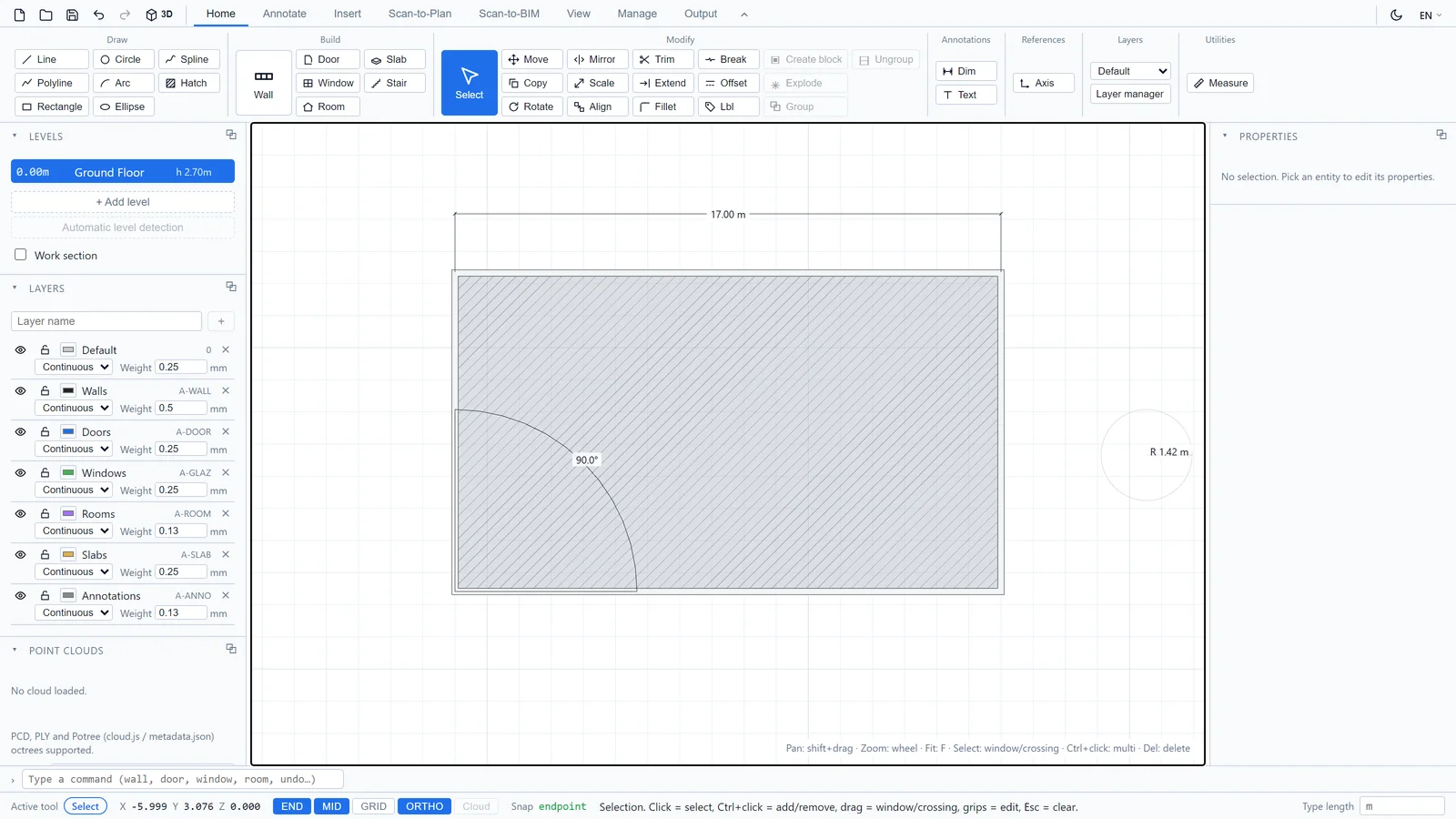

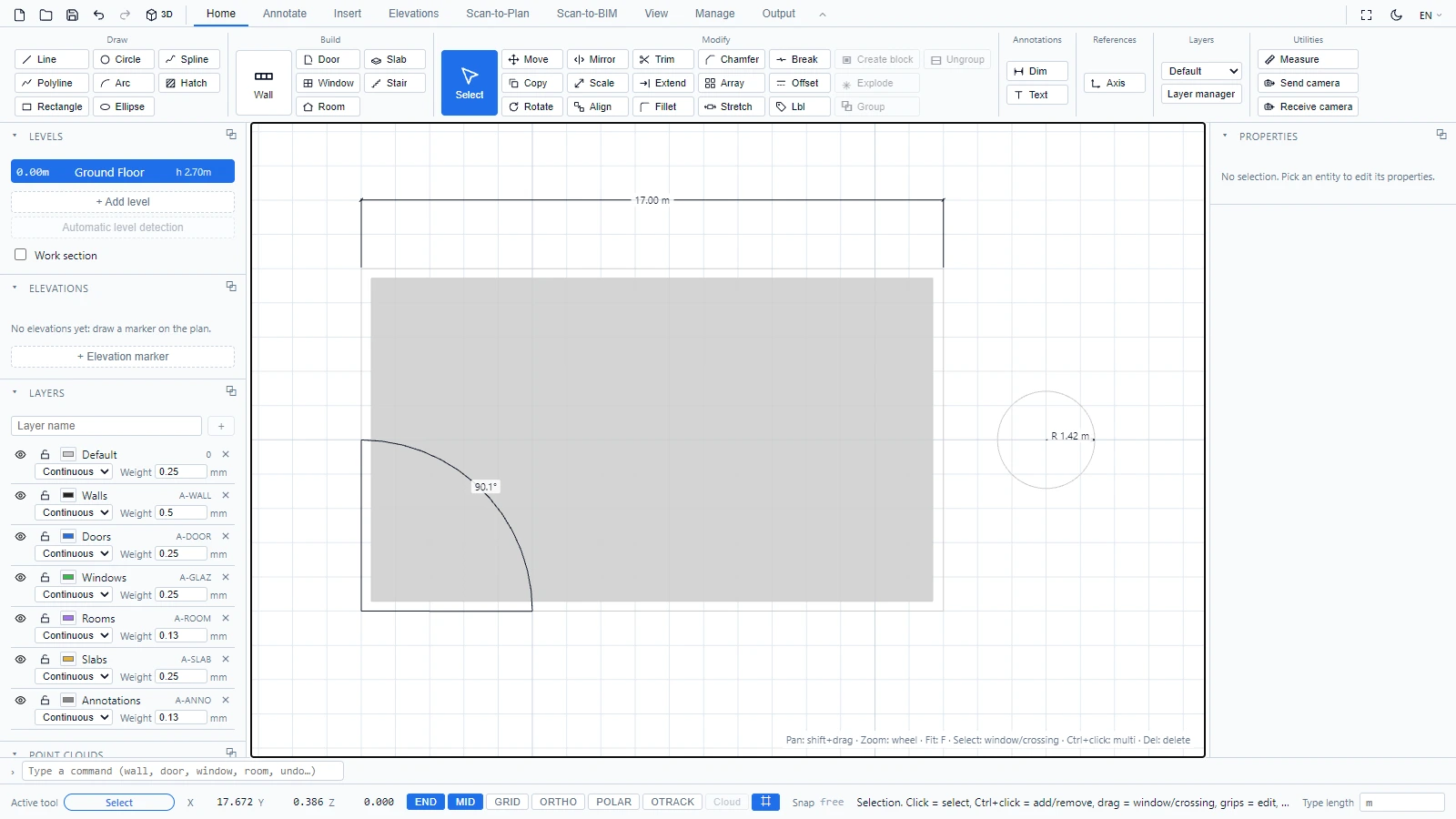

Lineare, Radius- und Winkelbemaßungen auf einem Plan

Bemaßungen sind echte Objekte: Wählen Sie eine aus, um sie zu verschieben oder zu löschen, wie alles andere auch. Sie liegen auf dem Layer Annotations (A-ANNO), sodass Sie den gesamten Beschriftungssatz mit einem Klick ein- und ausschalten können (siehe Layer).
