Gruppen und Blöcke
Wenn mehrere Objekte zusammengehören (ein Schreibtisch mit seinem Stuhl, eine Kücheneinheit, ein wiederkehrendes Detail), sollten Sie die Teile nicht einzeln bearbeiten. ATIS.cad bietet Ihnen zwei Stufen der Bündelung, beide unter Start > Ändern.
Einen Block erstellen
- Wählen Sie die Objekte aus (die Fensterauswahl ist am schnellsten, siehe Objekte auswählen und bearbeiten).
- Klicken Sie auf Block erstellen und geben Sie ihm einen Namen.

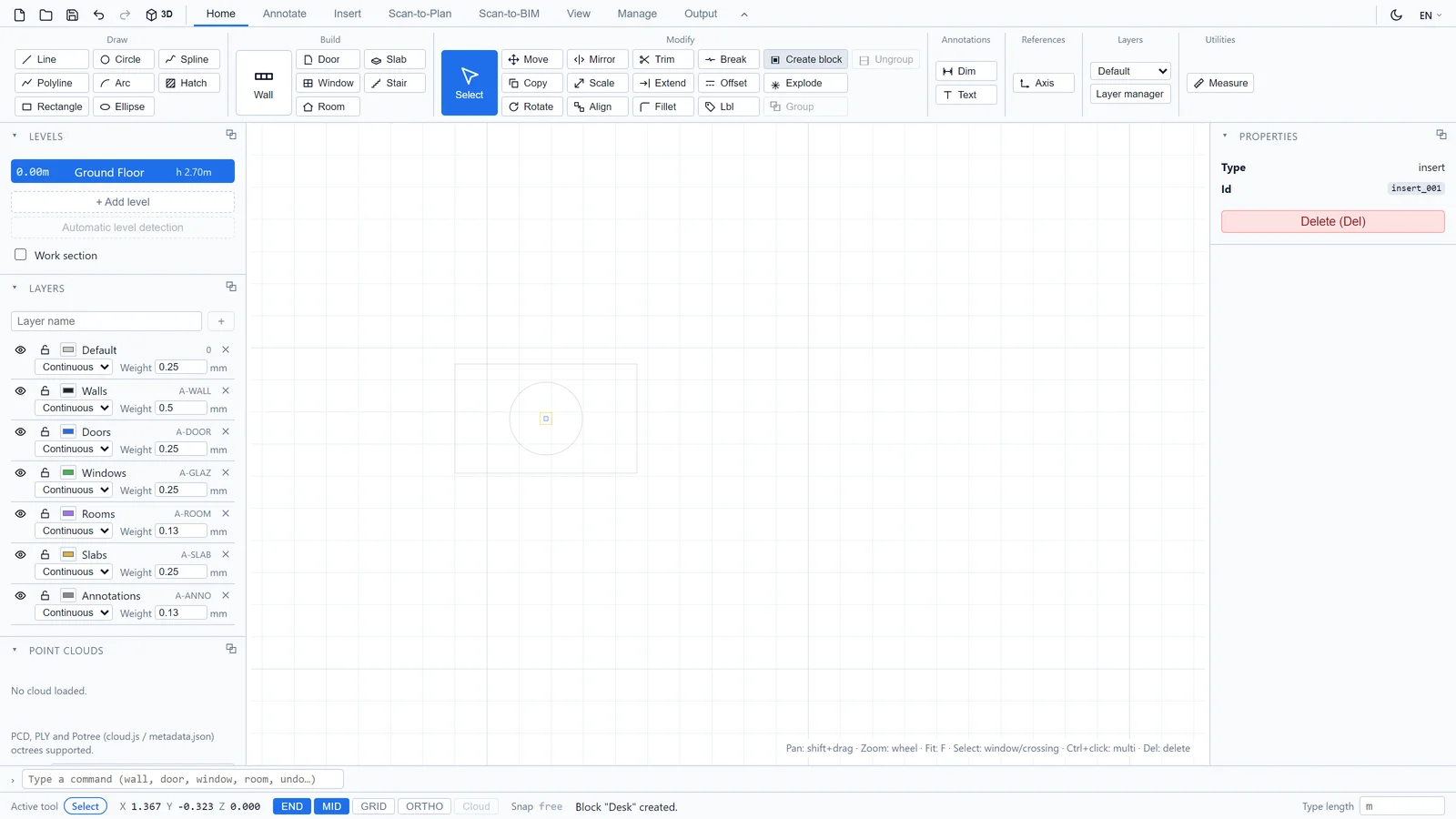

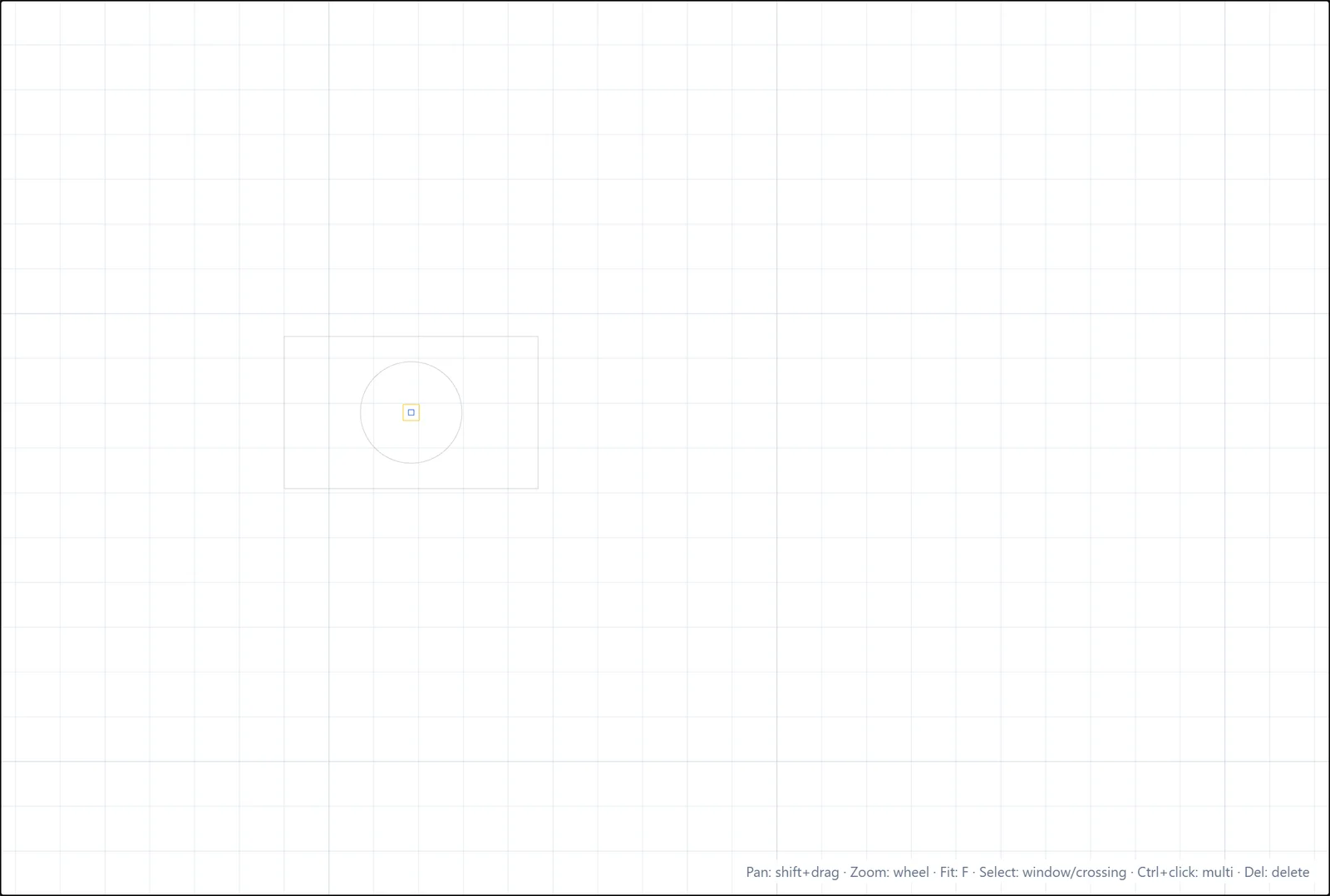

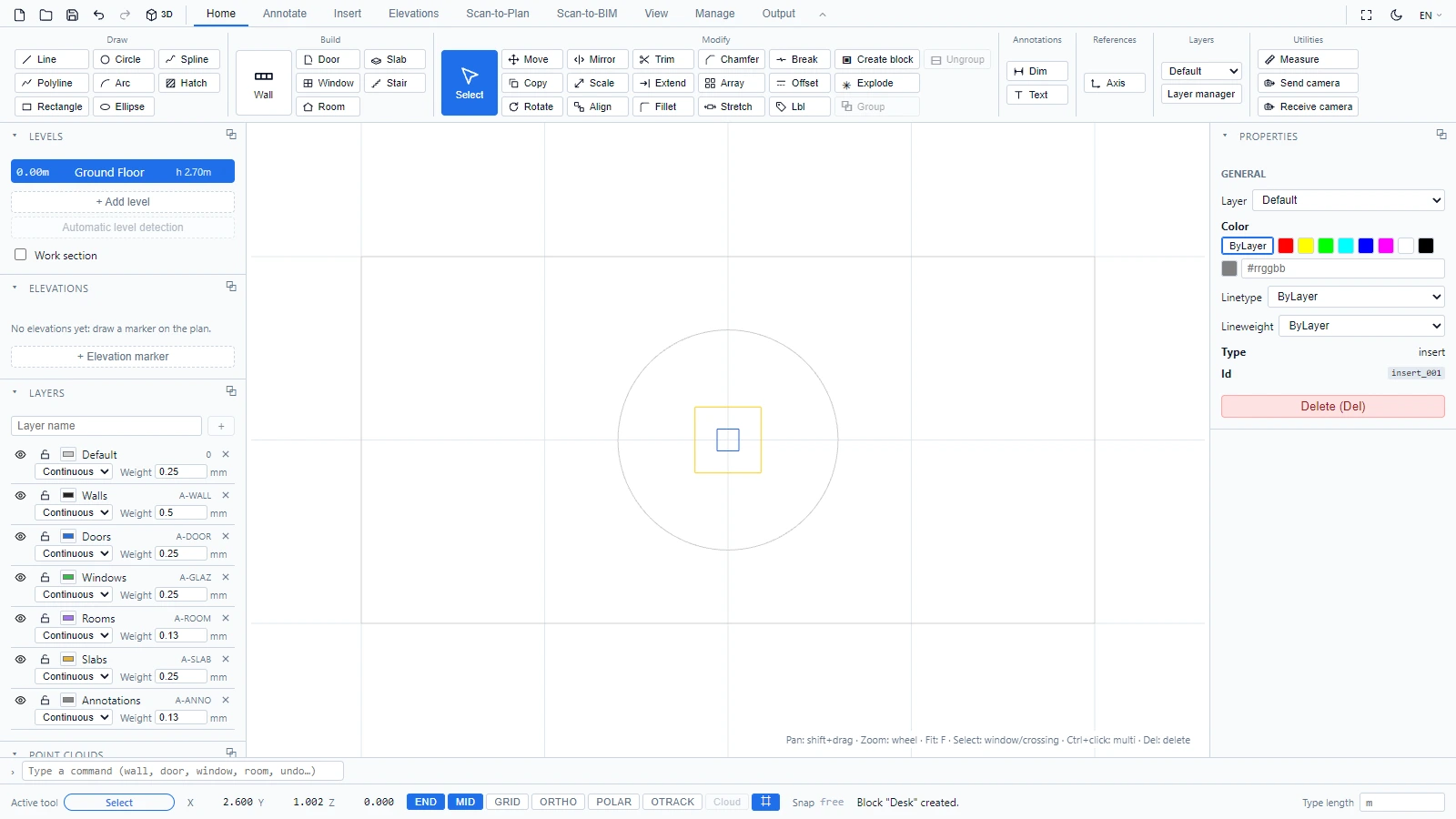

Die Auswahl wird zu einer einzelnen Blockinstanz. Sie lässt sich als eine Einheit auswählen, verschieben und kopieren, genau das, was Sie für Möbel und wiederkehrende Symbole benötigen:
Einen Block auflösen

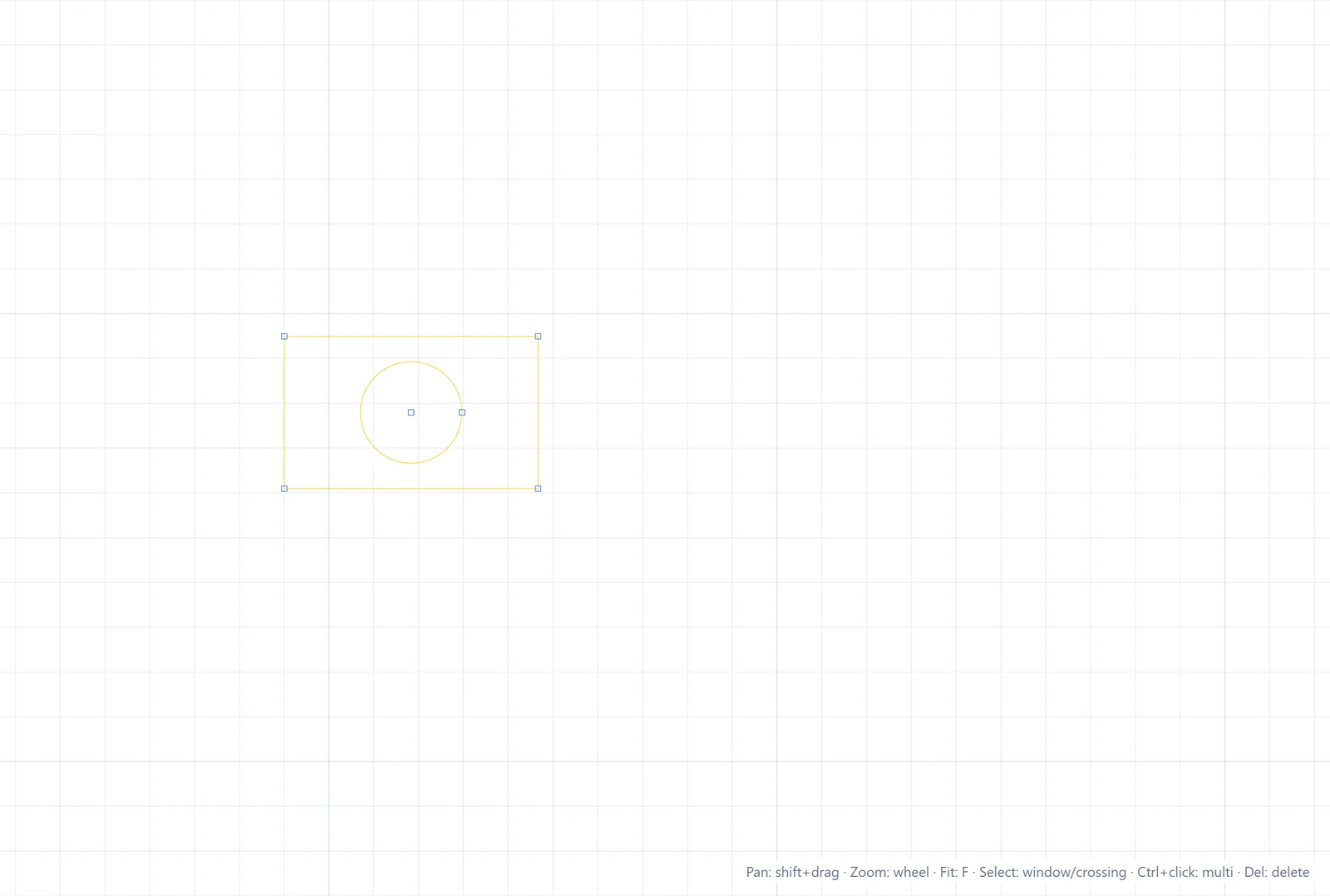

Um das Innere einer Blockinstanz zu bearbeiten, wählen Sie sie aus und klicken Sie unter Start > Ändern auf Auflösen. Die Instanz wird durch ihre Bestandteile ersetzt, und die Statusleiste zählt sie, zum Beispiel "Aufgelöst: 2 Objekte erstellt".
Auflösen ist auch bei importierten DWG-Dateien wichtig: Manche AutoCAD-Objekte kommen als nicht bearbeitbare Blockinstanzen an, und Auflösen ist der Weg, sie zugänglich zu machen.
Gruppen
Eine Gruppe ist eine leichtere Verbindung: Klicken Sie auf Gruppieren, um die ausgewählten Objekte unter einem Namen zusammenzufassen, und auf Gruppierung aufheben, um die Verbindung zu lösen. Anders als ein Block erzeugt eine Gruppe keine wiederverwendbare Definition, sie hält lediglich Zusammengehöriges beisammen.
Bei Fragen oder wenn Sie weitere Informationen benötigen, wenden Sie sich bitte an das technische Team.
