Verschieben, kopieren und transformieren

Alle Transformationswerkzeuge befinden sich unter Start > Ändern. Sie gliedern sich in zwei Familien, die sich bewusst unterschiedlich verhalten.

Verschieben und Kopieren: Auswahl während des Befehls

Sie müssen vorher nichts auswählen.

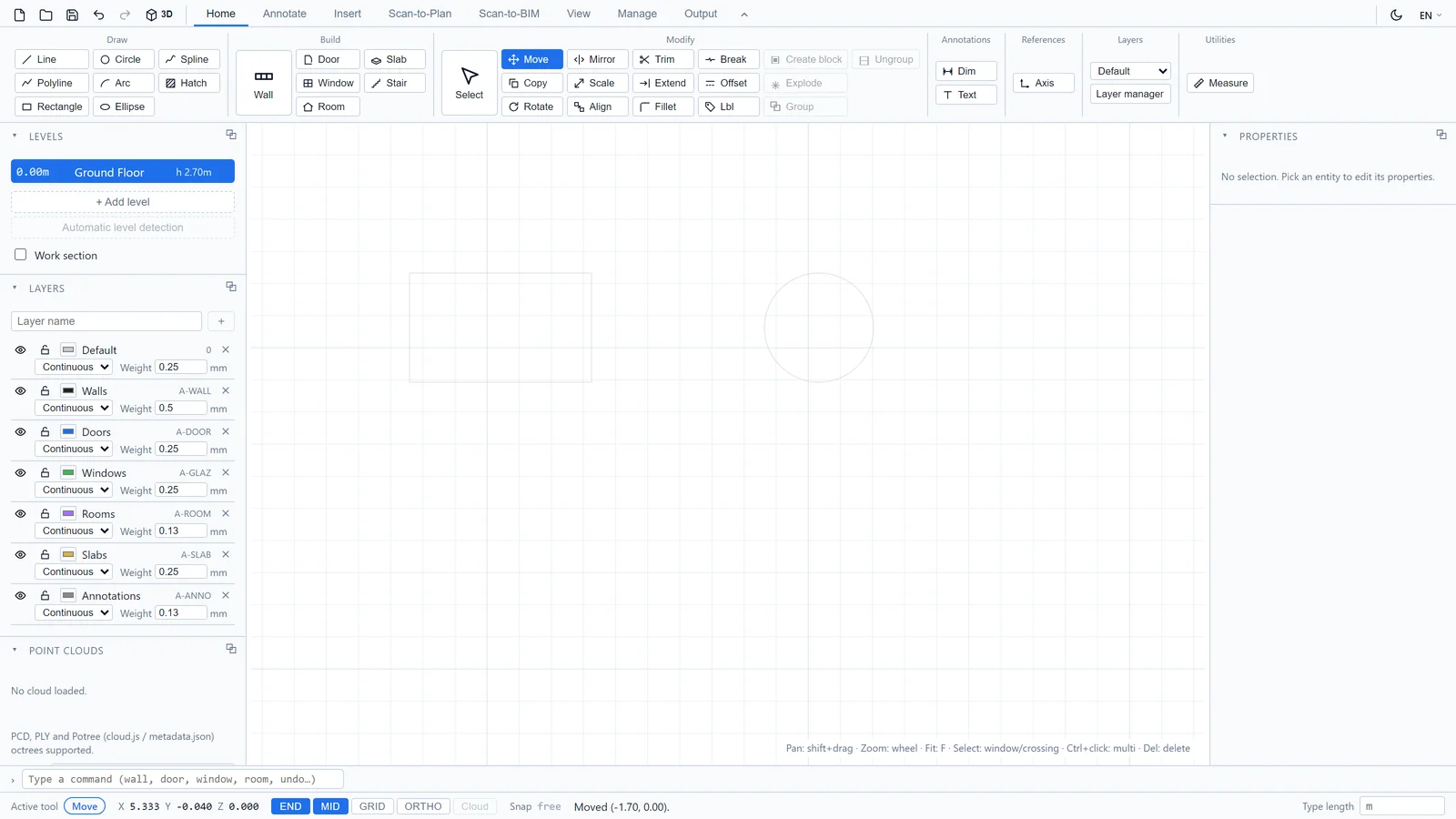

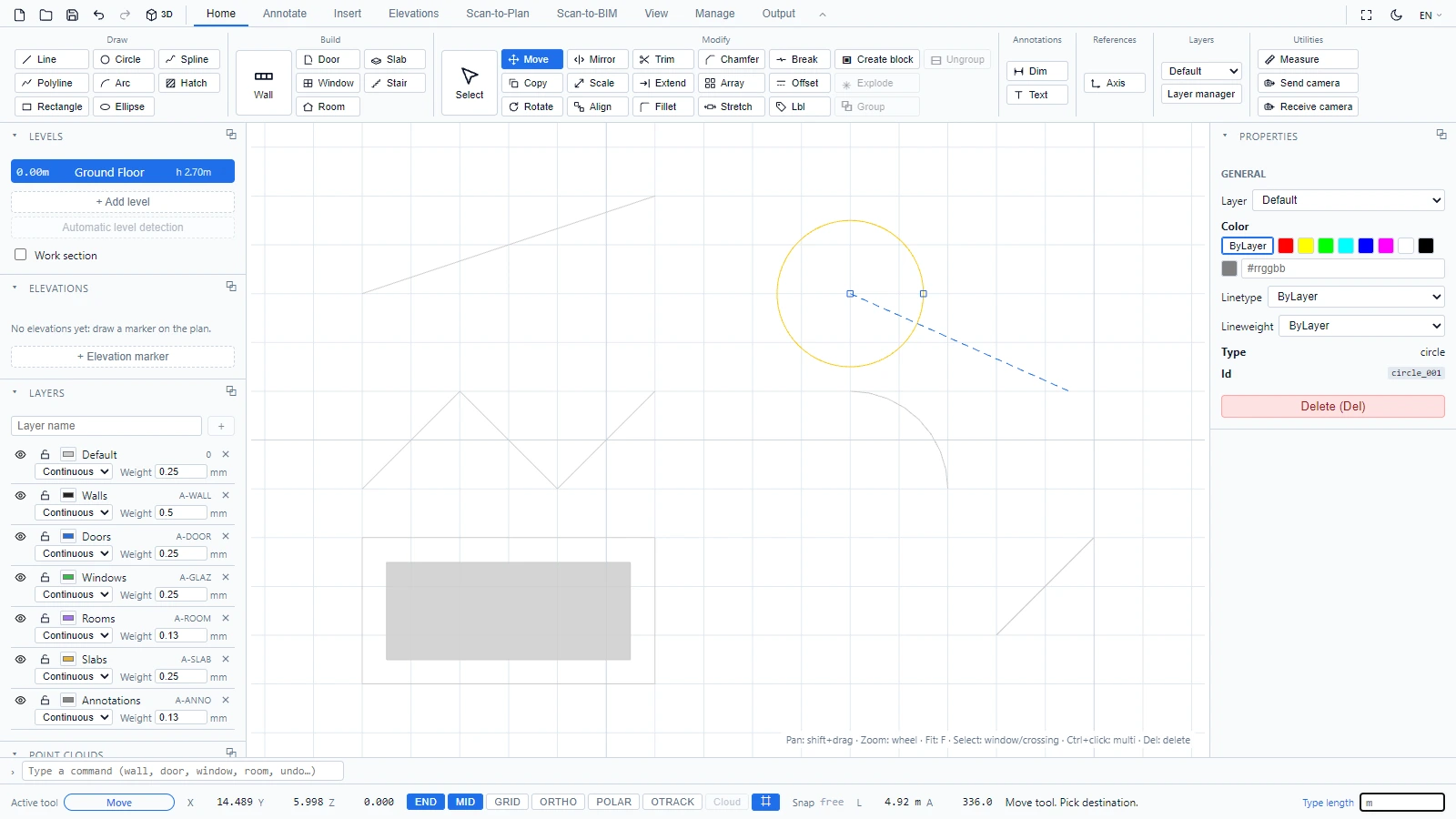

• Verschieben (Tastenkürzel M): Klicken Sie auf das Objekt, klicken Sie auf einen Basispunkt und dann auf das Ziel. Die gestrichelte Vorschau folgt Ihrem Cursor.

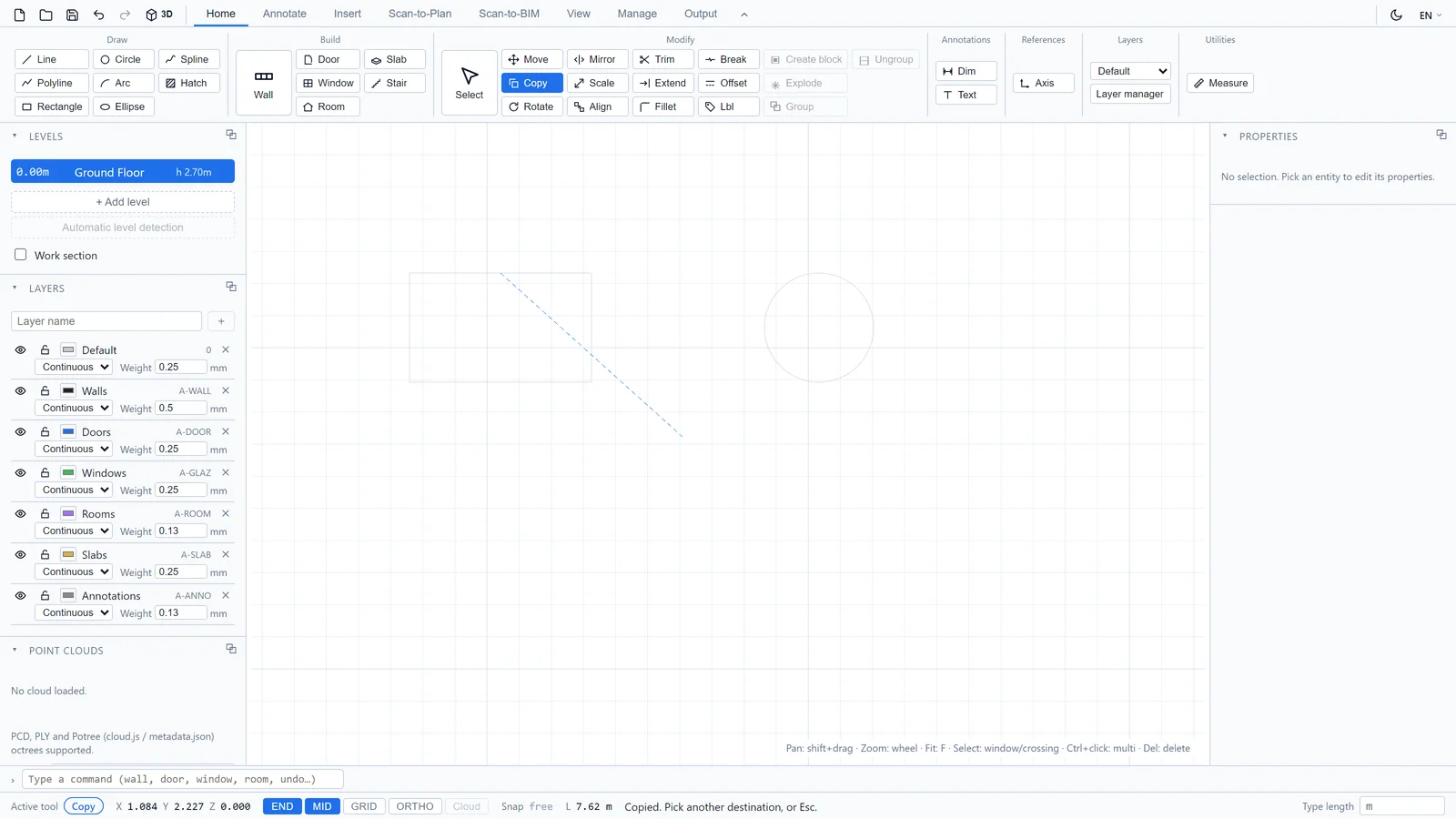

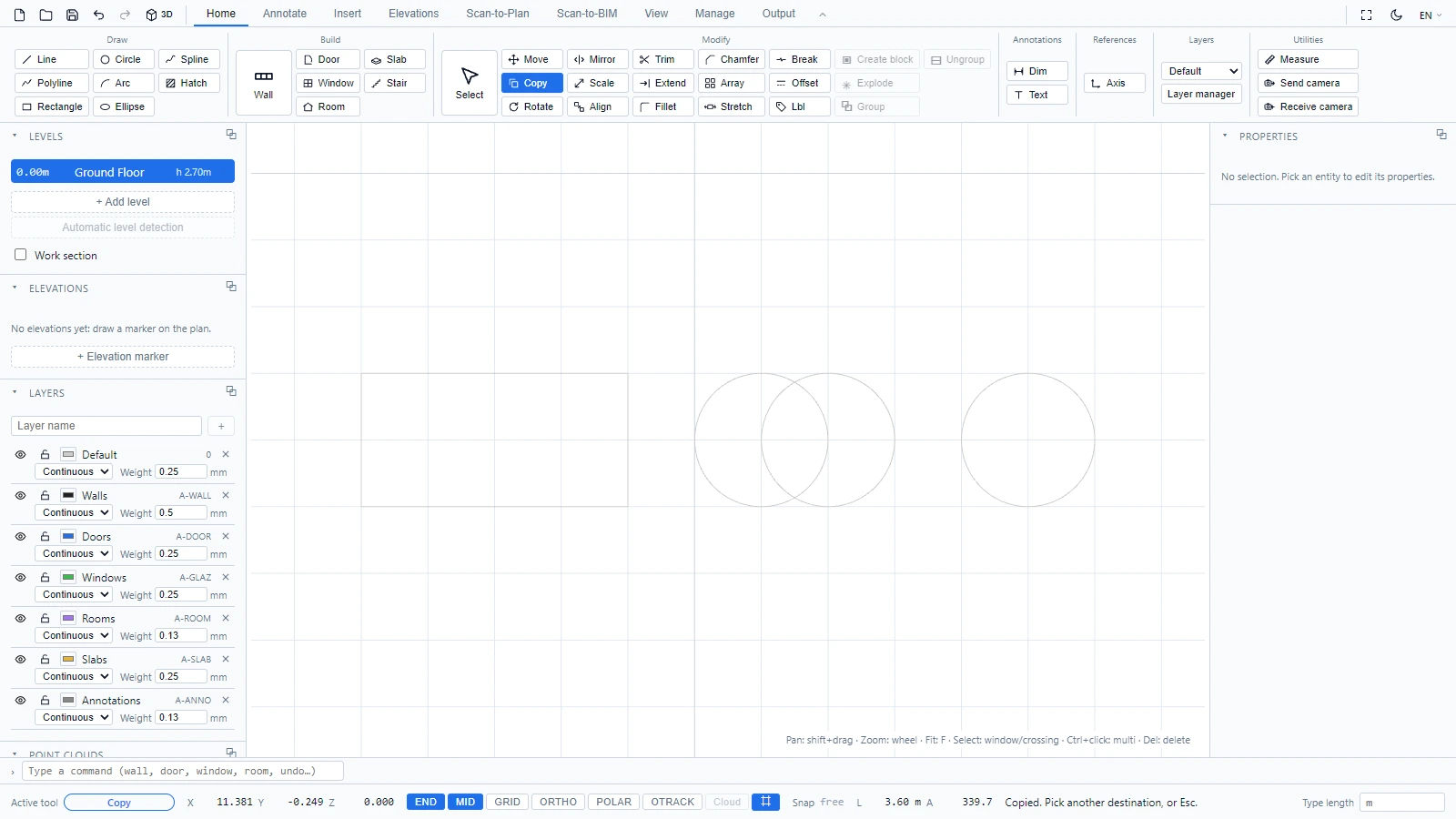

• Kopieren (Tastenkürzel C): Klicken Sie auf das Objekt, klicken Sie auf einen Basispunkt und dann auf so viele Ziele, wie Sie möchten. Das Werkzeug setzt weiter Kopien ab, bis Sie Escape drücken.

Drehen, Spiegeln, Skalieren, Ausrichten: zuerst auswählen

Diese vier arbeiten mit der aktuellen Auswahl. Wählen Sie Ihre Objekte aus (siehe Objekte auswählen und bearbeiten), aktivieren Sie das Werkzeug und folgen Sie der Statusleiste:

• Drehen: Klicken Sie auf den Basispunkt, klicken Sie dann für den Winkel oder geben Sie ihn in Grad + Enter ein.
• Spiegeln: Klicken Sie auf die beiden Punkte der Spiegelachse.
• Skalieren: Klicken Sie auf den Basispunkt und geben Sie dann einen Faktor (2, 0,5...) + Enter ein. Oder drücken Sie R für den Referenzmodus: Wählen Sie zwei Punkte aus (oder geben Sie eine Länge ein) und geben Sie dann die neue Länge an. Praktisch, um eine importierte Zeichnung auf ein bekanntes Maß zu skalieren.
• Ausrichten: Klicken Sie auf einen ersten Quellpunkt und sein Ziel, dann auf ein zweites Paar. Die Auswahl wird in einem Arbeitsgang verschoben, gedreht und skaliert, und die Statusleiste meldet den resultierenden Faktor und Winkel.

Wenn Sie eines dieser Werkzeuge aufrufen, ohne dass etwas ausgewählt ist, meldet die Statusleiste einfach "Zuerst Entitäten auswählen".

Jede Transformation ist ein Eintrag in der Rückgängig-Historie: Ctrl+Z nimmt sie zurück.
