Autodesk Revit Plugin – Punktwolke einfügen

Wenn das Autodesk Revit Plug-in nicht auf Ihrem Computer installiert ist, können Sie zunächst den Artikel “Autodesk Revit Plug-in - Installation” aufrufen und anschließend hierher zurückkehren, nachdem Sie diese Operation durchgeführt haben.

Bitte beachten Sie, dass Sie mit diesen Plug-ins jede Punktwolke auf der Plattform bereitstellen können. Öffnen Sie zunächst ein Projekt aus dem Hauptmenü, indem Sie auf das Projektbild klicken. Wenn kein Projekt verfügbar ist, gehen Sie zum Artikel “Ein Projekt erstellen”.

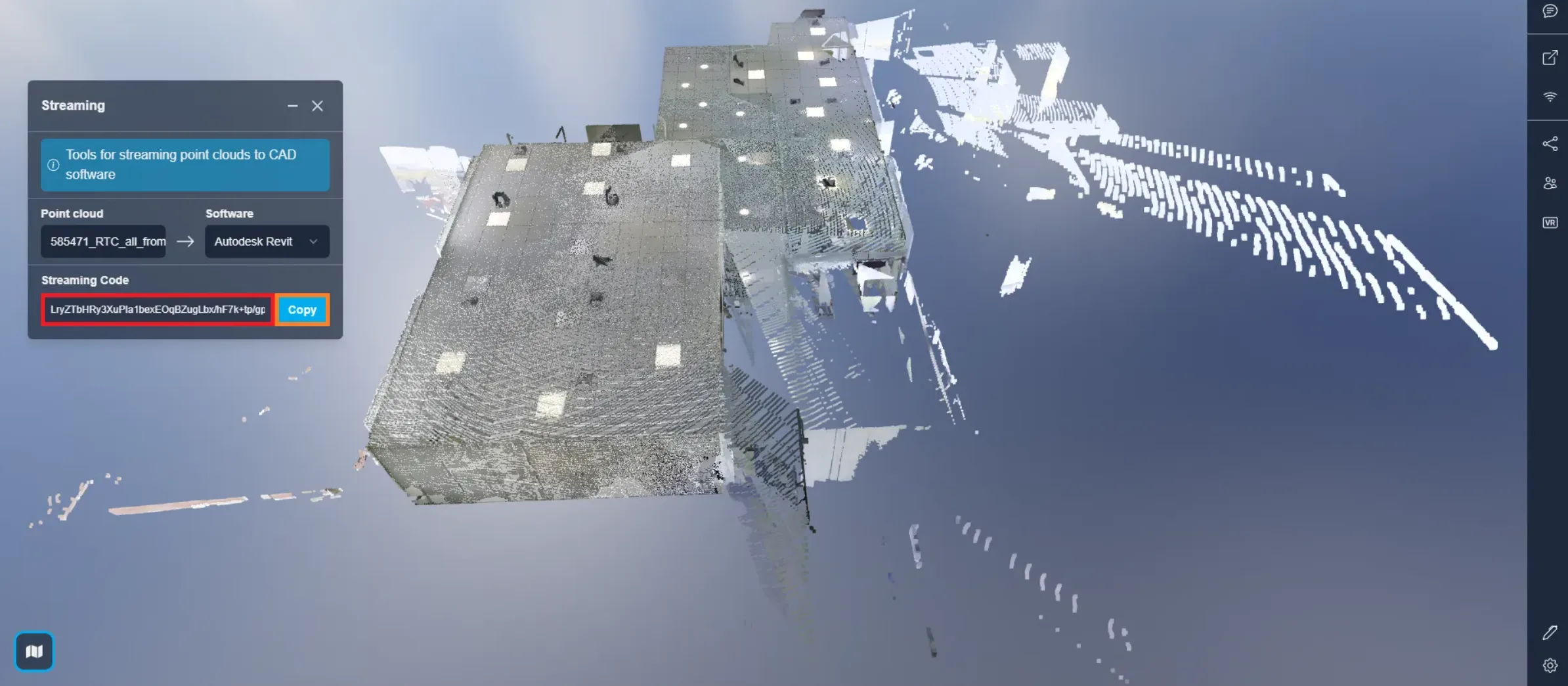

Nachdem Sie ein Projekt geöffnet haben, klicken Sie auf den Streaming-Button, um das verknüpfte Fenster zu öffnen. Wählen Sie dann die Cloud, die Sie verwenden möchten, und verifizieren Sie, dass die ausgewählte Software Autodesk Revit ist, und klicken Sie dann auf Generieren.



Um den Code zu kopieren, klicken Sie auf die Kopier-Schaltfläche.



Öffnen Sie dann Autodesk Revit mit dem zuvor hinzugefügten Plug-in. Wenn es noch nicht hinzugefügt wurde, gehen Sie zur Kategorie “Installation des Autodesk Revit Plug-ins”.

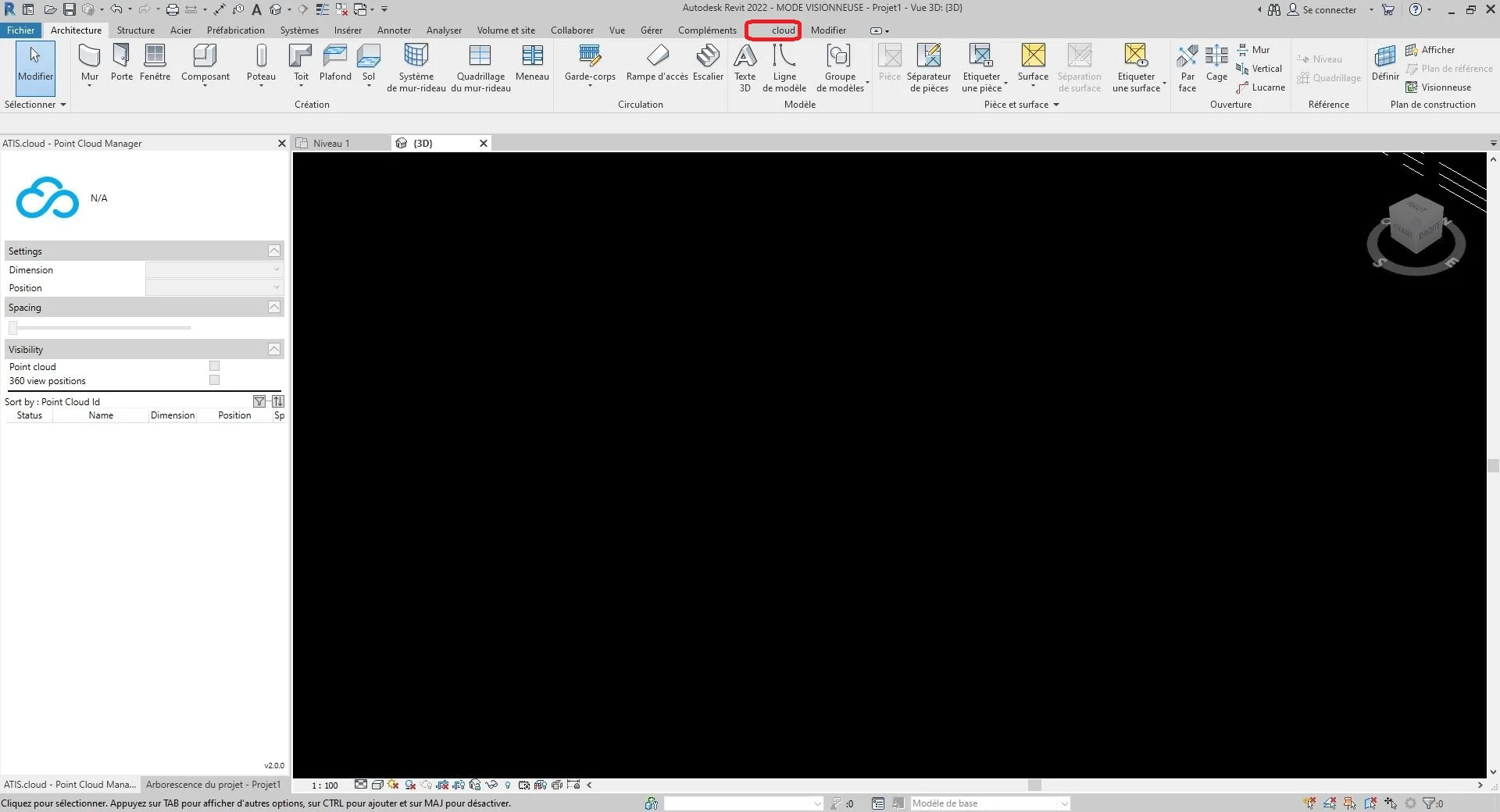

In Ihrem Autodesk Revit-Projekt klicken Sie oben in der Symbolleiste auf "Cloud".

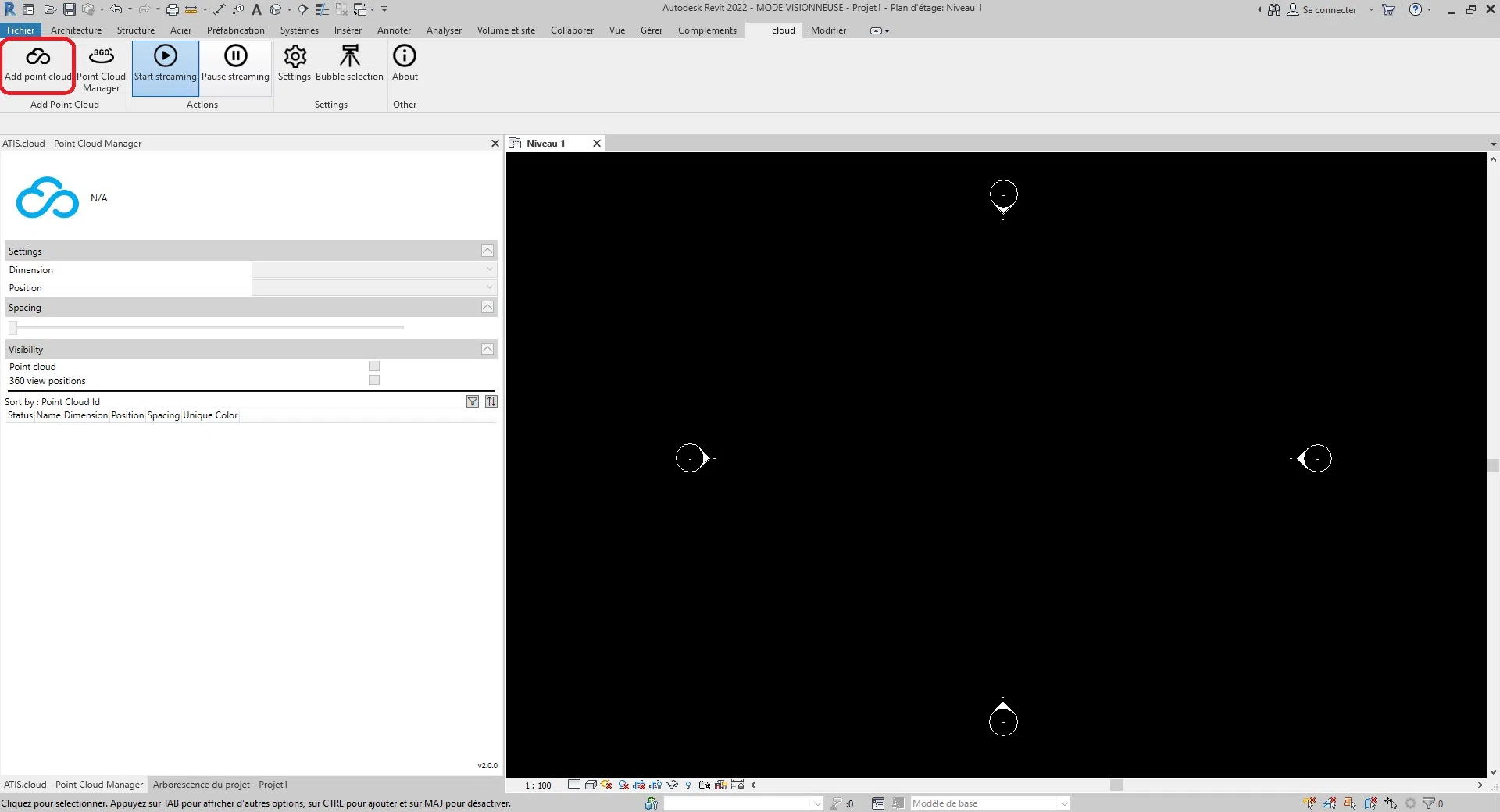

Klicken Sie auf "Cloud-Streamer", der sich in der Kategorie "Punktwolke hinzufügen" in der oberen Symbolleiste befindet.

Nach dieser Aktion erschien ein Dialogfeld auf dem Bildschirm, klicken Sie auf das Notizbuchsymbol rechts neben der Schaltfläche "Papierkorb".

Zur Information: Der auf der Seite generierte Code, der als "Streaming-Code" bezeichnet wird, entspricht dem Feld "Zugangscode" in Autodesk Revit. Darüber hinaus können Sie dieses Feld jederzeit durch Klicken auf die Schaltfläche löschen, die durch einen Papierkorb symbolisiert wird, löschen.

Sie können dann die Dimension der Punktwolke konfigurieren. Die Dimension ist die Art der Anzeige, die sie haben wird.

Zur Information: Alle Einstellungen der Punktwolke können sogar nach der Hinzufügung dank des "Punktwolkenmanagers" geändert werden.\

Derzeit gibt es fünf kompatible Dimensionstypen.

  • Farben: Es wird verwendet, um die Farbe jedes Punkts in der Punktwolke darzustellen. Die roten, grünen und blauen Kanäle werden verwendet, um die Farbe des Punktes darzustellen, während der Alpha-Kanal verwendet wird, um die Transparenz oder Opazität des Punktes darzustellen. Der Einsatz von Farbe in LiDAR-Punktwolken kann für Visualisierungs- und Interpretationszwecke nützlich sein, da er zusätzliche Informationen über die Eigenschaften der von den Punkten dargestellten Objekte und Oberflächen liefern kann. Zum Beispiel kann bei der Vegetationskartierung die Farbe der Punkte verwendet werden, um zwischen verschiedenen Arten von Vegetation zu unterscheiden oder um Bereiche mit hoher oder niedriger Vegetationsdichte zu identifizieren.
  • Intensität: Sie repräsentiert die Stärke oder Amplitude des Signals, das von einem Sensor oder Gerät empfangen wurde, als der Punkt erfasst wurde. In einigen Fällen ist die Intensität mit der Reflexion des Objekts an diesem Punkt verbunden. Zum Beispiel bedeutet der Intensitätswert in einer LiDAR-Punktwolke die Menge an Laserlicht, die von dem Objekt zurück zum Sensor reflektiert wurde. In diesem Fall würde ein höherer Intensitätswert eine Oberfläche anzeigen, die mehr Licht reflektiert, wie z.B. eine weiße Wand, während ein niedrigerer Intensitätswert eine Oberfläche anzeigen würde, die weniger Licht reflektiert, wie z.B. ein schwarzes Auto. In anderen Fällen kann die Intensität eine andere physikalische Größe darstellen. Zum Beispiel kann die Intensität in einer fotografischen Punktwolke die Helligkeit eines Pixels im ursprünglichen Bild darstellen, das zur Erzeugung der Punktwolke verwendet wurde.
  • Klassifizierung: Funktioniert nur mit kompatiblen Punktwolken. Der Zweck der Klassifizierung besteht darin, ähnliche Punkte in bedeutungsvolle Kategorien zu gruppieren, wie z.B. Boden, Vegetation, Gebäude und andere Objekte.
  • Höhe: Sie stellt die Höhe oder vertikale Position jedes Punkts dar. Höhendaten sind in vielen Anwendungen von Punktwolken wichtig, wie z.B. in der topografischen Kartierung, Hochwassermodellierung, Stadtplanung und Infrastrukturdesign.
  • Punktquelle ID: Dies identifiziert den spezifischen Lasersensor, der den Punkt erzeugt hat. Jeder Lasersensor in einem LiDAR-System hat einen einzigartigen Identifikator oder eine Nummer, und diese Informationen werden in den Punktwolkendaten aufgezeichnet, um Analysen und Qualitätskontrollen zu ermöglichen. Die Identifizierung der Punktquelle ist besonders nützlich in Situationen, in denen mehrere LiDAR-Sensoren verwendet werden, um eine einzelne Szene oder ein Gebiet zu erfassen. Durch die Identifizierung, welcher Sensor jeden Punkt erzeugt hat, können Qualitätsprüfungen der Daten durchgeführt und sichergestellt werden, dass die Daten korrekt zwischen den verschiedenen Sensoren ausgerichtet und registriert sind. Dies ist besonders wichtig in Anwendungen wie der Forstwirtschaft, wo mehrere LiDAR-Sensoren verwendet werden können, um Daten aus verschiedenen Winkeln und Perspektiven zu erfassen. Auf unserer Plattform wird die Punktquelle-ID verwendet, um die ID der Quellanalyse zu speichern, damit die Nutzer leicht nachvollziehen können, aus welcher Analyse jeder Punkt in der Punktwolke stammt. Wenn z.B. mehrere Scans im selben Bereich mit einem 3D-Laserscanner durchgeführt wurden, könnte jeder Scan einer einzigartigen Scan-ID zugewiesen werden, und das Attribut der Punktquelle-ID für jeden Punkt in den Punkten der Wolke könnte auf die entsprechende Scan-ID gesetzt werden.

Um die gewünschte Dimension auszuwählen, klicken Sie im Auswahlrechteck rechts neben dem Text "Dimension".

Klicken Sie auf "Punktwolke laden", um die Punktwolkendaten zu initialisieren.

Ändern Sie die Einstellung zum Einfügen in Autodesk Revit nach Ihren Wünschen. Sie können den Abstand zwischen den Punkten mit dem Schieberegler "Abstand" anpassen und die Position der Punktwolke im Projekt auswählen, indem Sie eine der drei Optionen auswählen: "Von Mitte zu Mitte", "Interner Ursprung" oder "Am gemeinsamen Standort".

  • Von Mitte zu Mitte: Diese Option platziert die Punktwolke unter Verwendung der Mitte des Ansichtsfensters als Bezugspunkt.
  • Interner Ursprung: Diese Option positioniert die Punktwolke unter Verwendung des internen Ursprungs der Wolke als Bezugspunkt. Der interne Ursprung wird normalerweise durch das Koordinatensystem der Punktwolke selbst definiert. Wenn Sie diese Option verwenden, wird die Punktwolke gemäß ihrem internen Ursprung und nicht gemäß dem Ursprung des Autodesk Revit-Projekts positioniert. Dies kann nützlich sein, wenn Sie die Punktwolke an ihr eigenes internes Koordinatensystem anpassen müssen.
  • Am gemeinsamen Standort: Diese Option platziert die Punktwolke an der Stelle des gemeinsamen Standorts. Der gemeinsame Standort bezieht sich auf einen gemeinsamen geografischen Standort, auf dem mehrere Projekte basieren können. Wenn Sie diese Option verwenden, wird die Punktwolke entsprechend den Koordinaten des gemeinsamen Standorts positioniert. Dies kann nützlich sein, wenn Sie an Projekten arbeiten, die auf einem gemeinsamen Standort basieren, und die Punktwolke auf diesen gemeinsamen Standort ausrichten möchten.
  • Auto – Ursprung zum zuletzt platzierten: Autodesk Revit platziert die nächste importierte Punktwolke konsistent mit der zuvor importierten Punktwolke. Diese Option wird aktiviert, nachdem eine erste Punktwolke eingefügt wurde. Sie können diese erste Wolke bewegen, um sie z.B. korrekt mit den Modellkomponenten auszurichten. Wenn Sie zusätzliche Punktwolken haben, die im selben Standort und im selben Koordinatensystem wie die erste erstellt wurden, wird empfohlen, diese Option zu verwenden, um die zusätzlichen Punktwolken einzufügen. Die neuen Punktwolken werden dann korrekt relativ zur ersten positioniert.

Sobald die Konfiguration abgeschlossen ist, klicken Sie auf "Zu Autodesk Revit hinzufügen", um die Punktwolke in Autodesk Revit einzufügen.

Stoppen oder Starten des Punktstreamings:

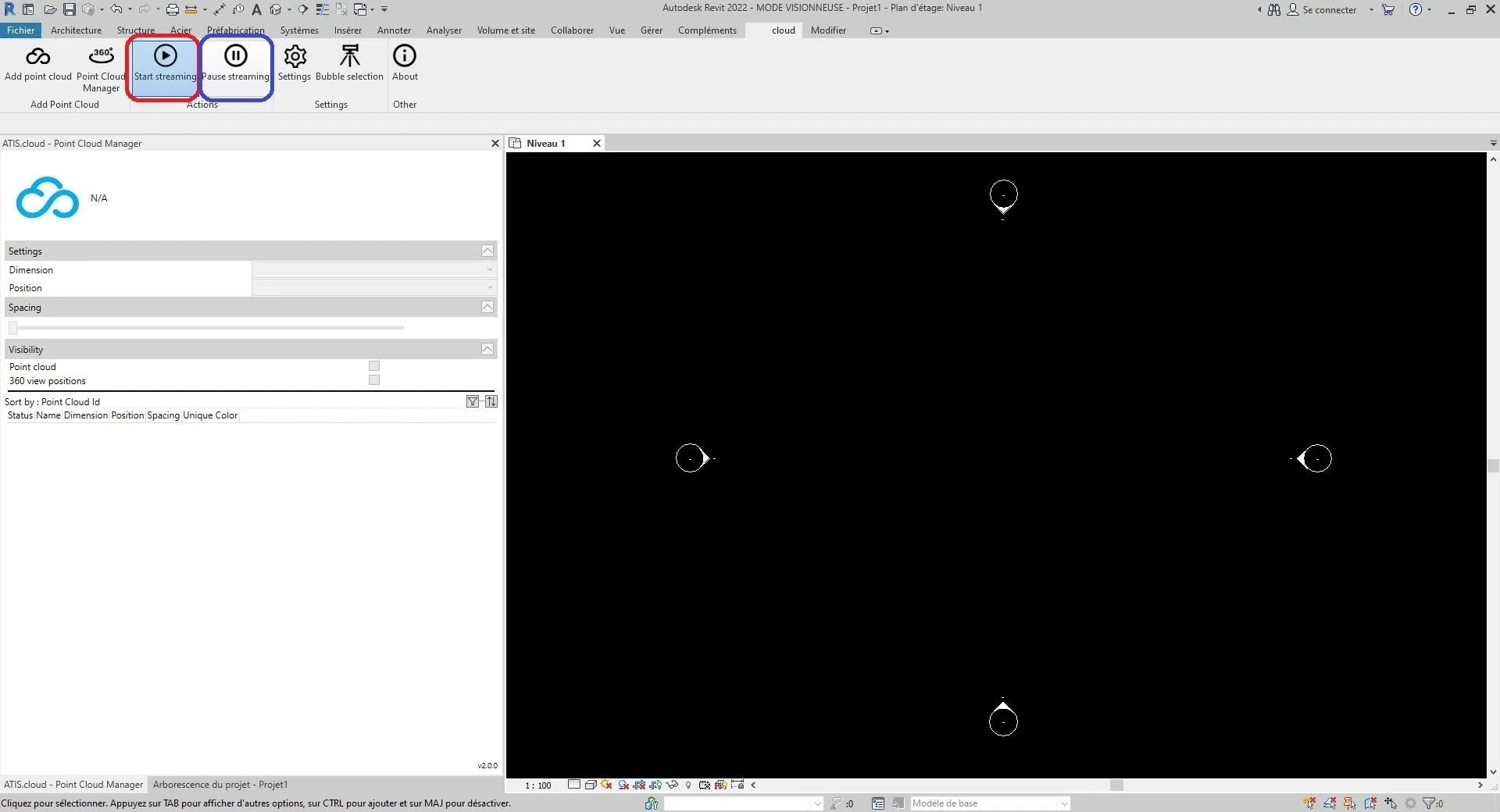

In der Symbolleiste, in der Kategorie "Aktion", haben Sie zwei Schaltflächen, die es Ihnen ermöglichen, entweder das Punktstreaming zu starten oder zu stoppen.

Das Punktstreaming ist eine Funktion, die es ermöglicht, dass Punkte schrittweise aus der Cloud ankommen, gemäß einer bestimmten Organisation. Diese Operation erfordert jedoch eine permanente Internetverbindung und benötigt bestimmte Ressourcen des Hostcomputers.

Aus diesem Grund können Sie das Streaming durch Klicken auf "Streaming stoppen" oder durch Klicken auf "Streaming starten" wieder aufnehmen.

Speicherplatz freigeben:

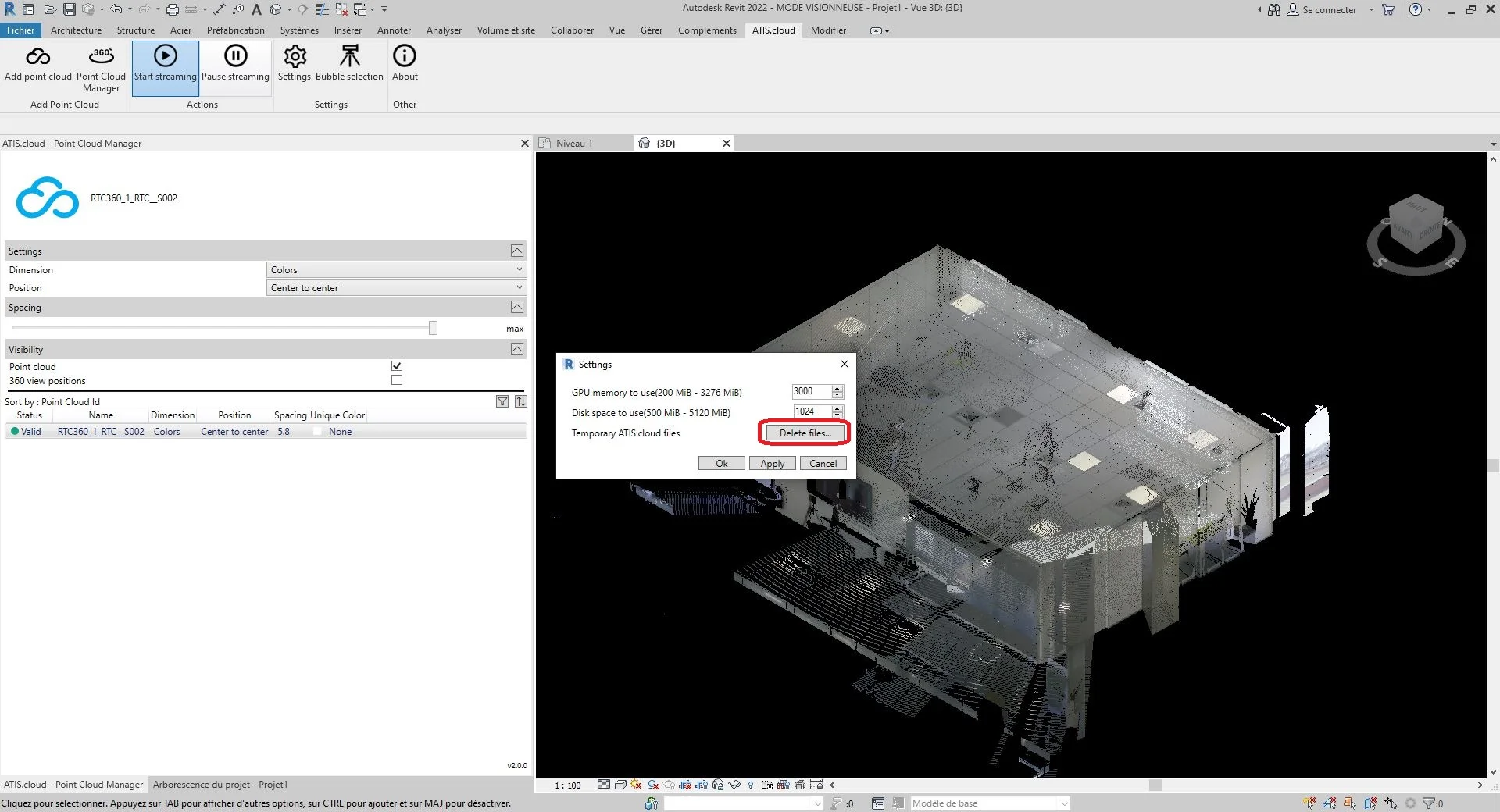

Das Plug-in kann bei vollem Speicherplatz auf der Festplatte Ihres Computers Betriebsprobleme haben. Daher können Sie im "Einstellungen"-Button, der sich in der Menüleiste "Cloud" unter der Kategorie "Einstellungen" befindet, den für das Autodesk Revit Plug-in reservierten Speicherplatz freigeben. Klicken Sie zuerst auf "Einstellungen".

Zur Information: Die Wolken verschwinden visuell aus Autodesk Revit, was normal ist, wenn Sie das Punktstreaming starten. Die Punktwolken werden dann wieder erscheinen (gehen Sie zum Abschnitt Stoppen oder Starten des Punktstreamings, um das Punktstreaming zu starten).

Herzlichen Glückwunsch! Sie haben jetzt eine Punktwolke aus den gestreamten Daten in Autodesk Revit eingefügt.

Weitere Informationen zur Verwaltung der Einstellungen von Punktwolken finden Sie in der Kategorie "Punktwolken-Manager".

Von diesem Fenster aus können Sie auch den maximalen Wert des zu verwendenden GPU-Speichers und den maximalen Wert des vom Plug-in nicht zu überschreitenden Speicherplatzes festlegen.

Um mehr über das Hinzufügen von Web-Projektquellen in Autodesk Revit zu erfahren, siehe die Kategorie "Quellen hinzufügen".

Wenn Sie auf Probleme stoßen, steht Ihnen unser Support-Team zur Verfügung. Viel Spaß beim Erkunden!

Warnung

Bitte beachten Sie, dass das Einrasten in Punktwolken in Revit nicht funktioniert. Dies ist kein Fehler, sondern eher eine technische Einschränkung, die von Autodesk auferlegt wurde.
