Automatisches Ausrichten eines 3D-Modells mit einem Punktwolke

Um auto-align zu verwenden, müssen Sie bereits ein 3D-Modell in der 3D-Anwendung vorhanden haben.

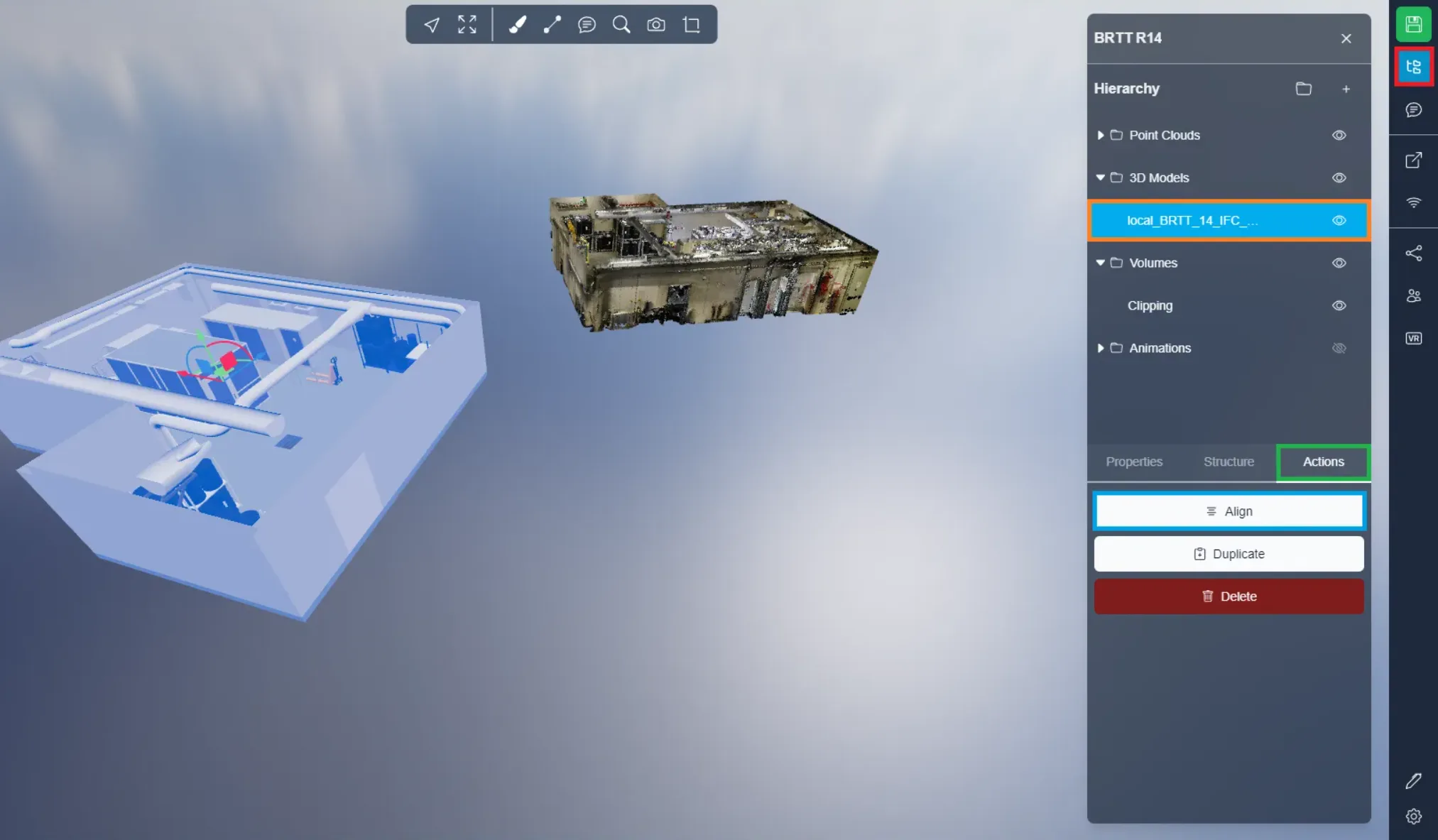

Wählen Sie Ihr Modell aus dem Projektmenü aus, öffnen Sie dann die Aktionen-Registerkarte und klicken Sie auf die Ausrichten-Schaltfläche.

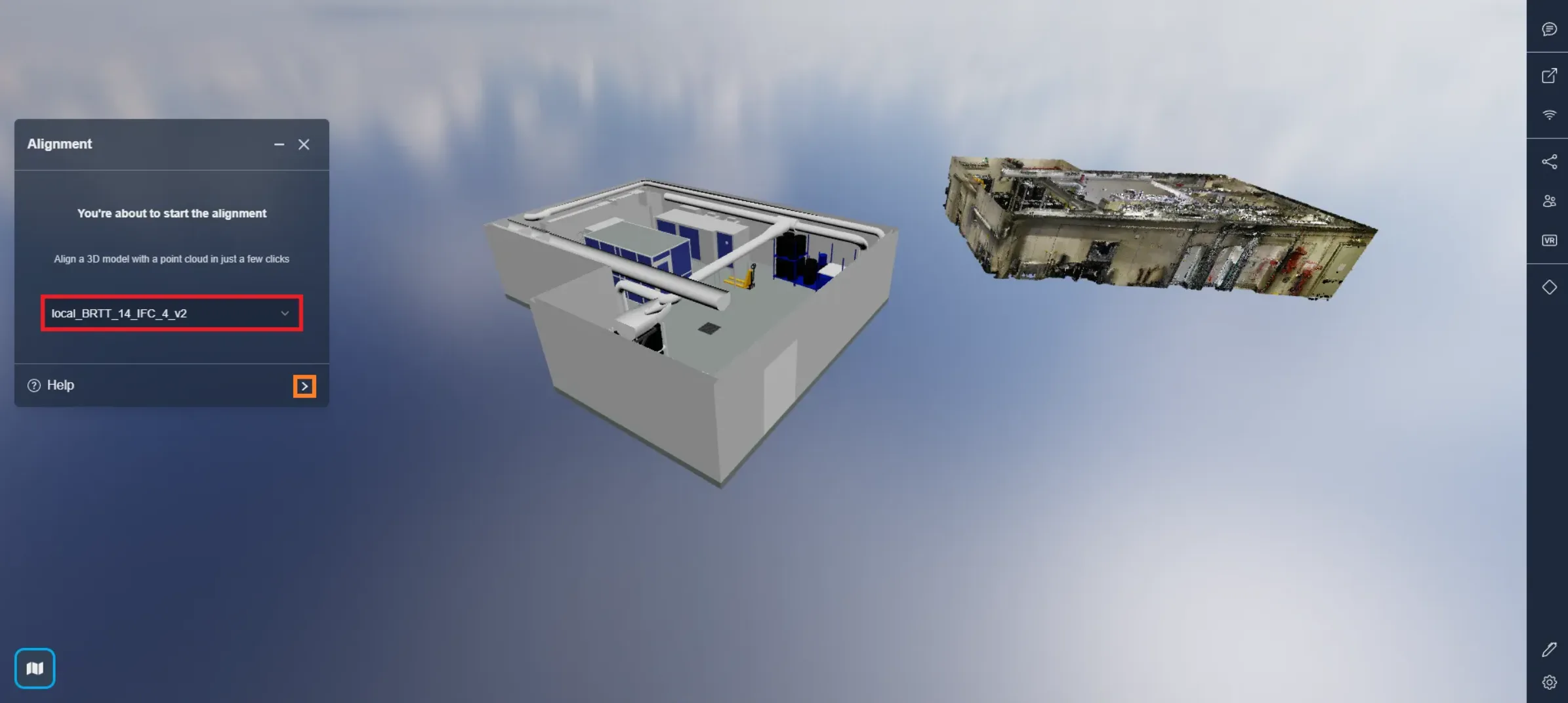

Es öffnet sich jetzt ein Fenster, in dem Sie entscheiden können, ob Sie ein anderes Modell ausrichten möchten. Standardmäßig wird das Modell, das Sie im Projektmenü ausgewählt haben, verwendet. Klicken Sie auf den Pfeil, um zum nächsten Schritt zu gelangen.

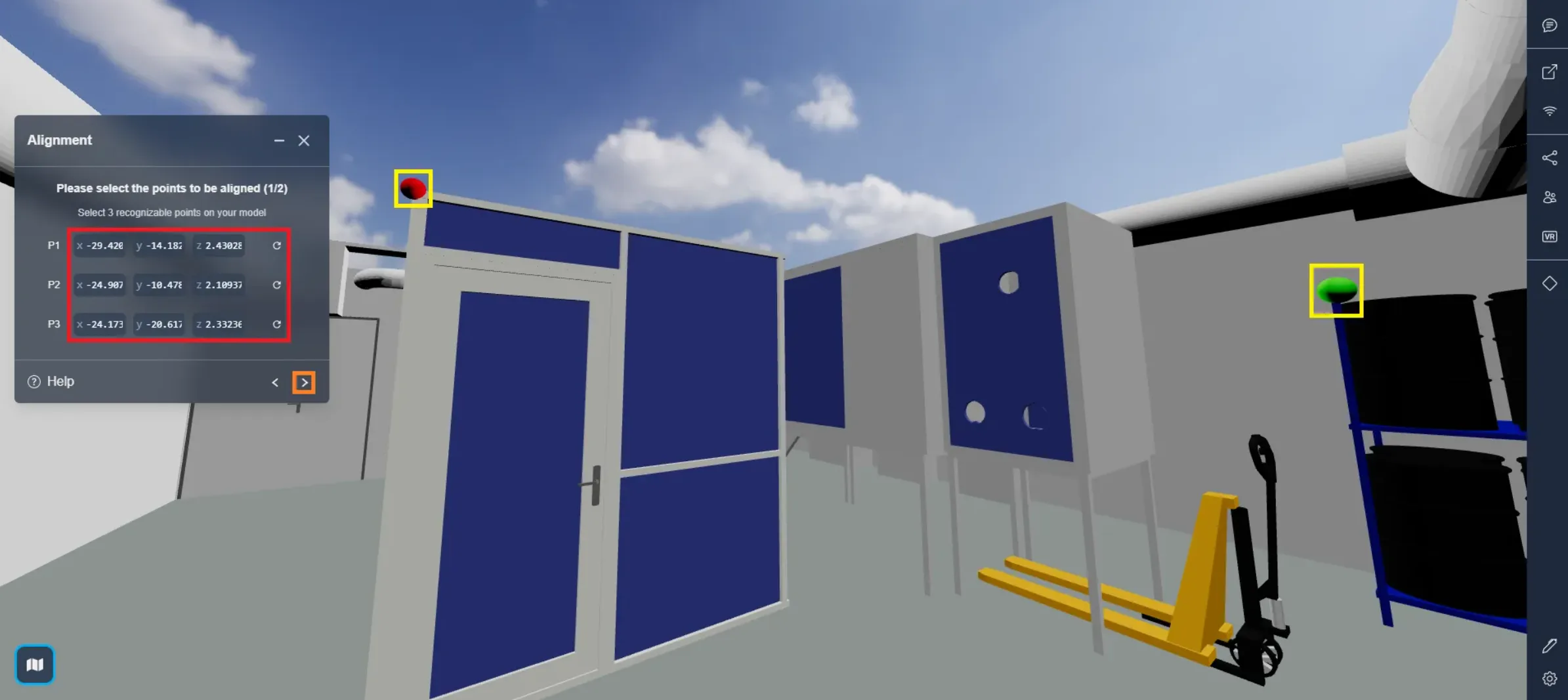

Klicken Sie zuerst auf eines der + Symbole, um Ihre Punkte zu platzieren. Sie werden aufgefordert, 3 Punkte an erkennbaren Orten auf Ihrem Modell zu platzieren. Im nächsten Schritt werden Sie aufgefordert, dieselben Plätze im Scatterplot auszuwählen, weshalb sie leicht erkennbar sein sollten.

Nachdem Sie Ihre 3 Punkte gesetzt haben, klicken Sie auf den Pfeil, um zum nächsten Schritt zu gelangen. Sie können auf eines der Retry-Pfeile klicken oder die X-, Y-, Z-Positionen verwenden, um die Punkte zu verschieben.

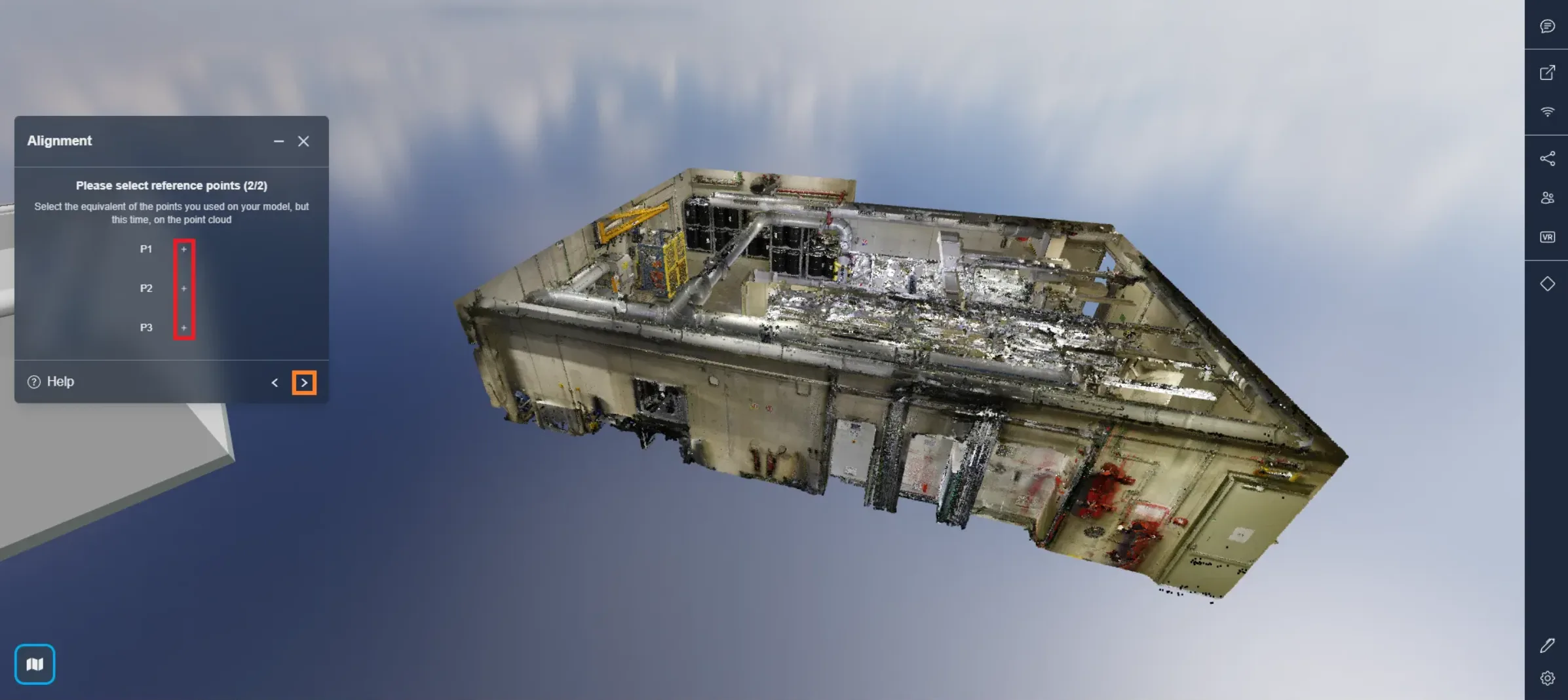

Machen Sie jetzt dasselbe im Scatterplot, diesmal mit Rechtecken.

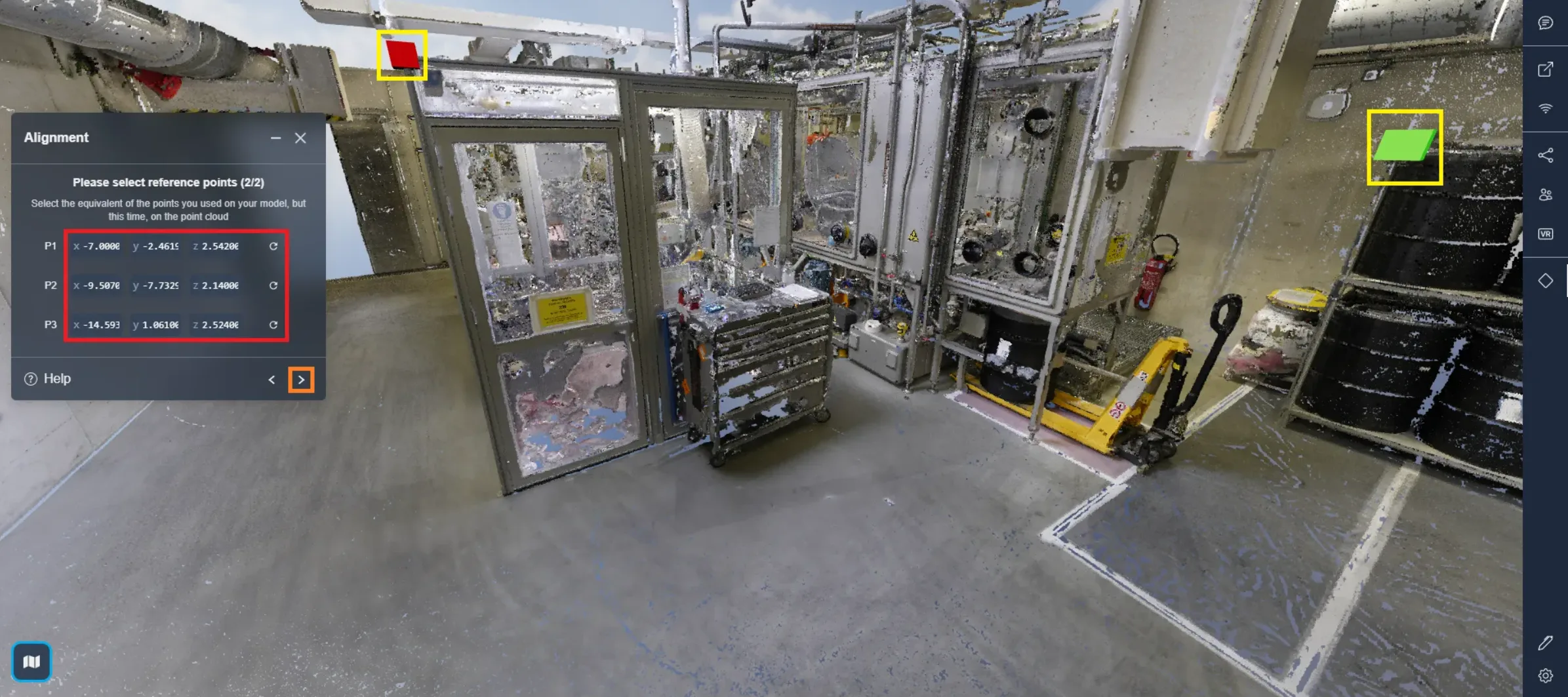

Nachdem Sie Ihre 3 Rechtecke platziert haben, klicken Sie auf den Pfeil, um zum nächsten Schritt zu gelangen. Sie können auf eines der Retry-Pfeile klicken oder die X-, Y-, Z-Positionen verwenden, um die Rechtecke zu verschieben.

Denken Sie daran, die Rechtecke an denselben Stellen wie auf der Vorlage zu platzieren und die Farben abzugleichen. Der grüne Punkt auf der Vorlage befindet sich oben auf dem Fassständer, daher sollte das grüne Rechteck auch oben auf dem Fassständer im Punktwolken-Datensatz positioniert werden.

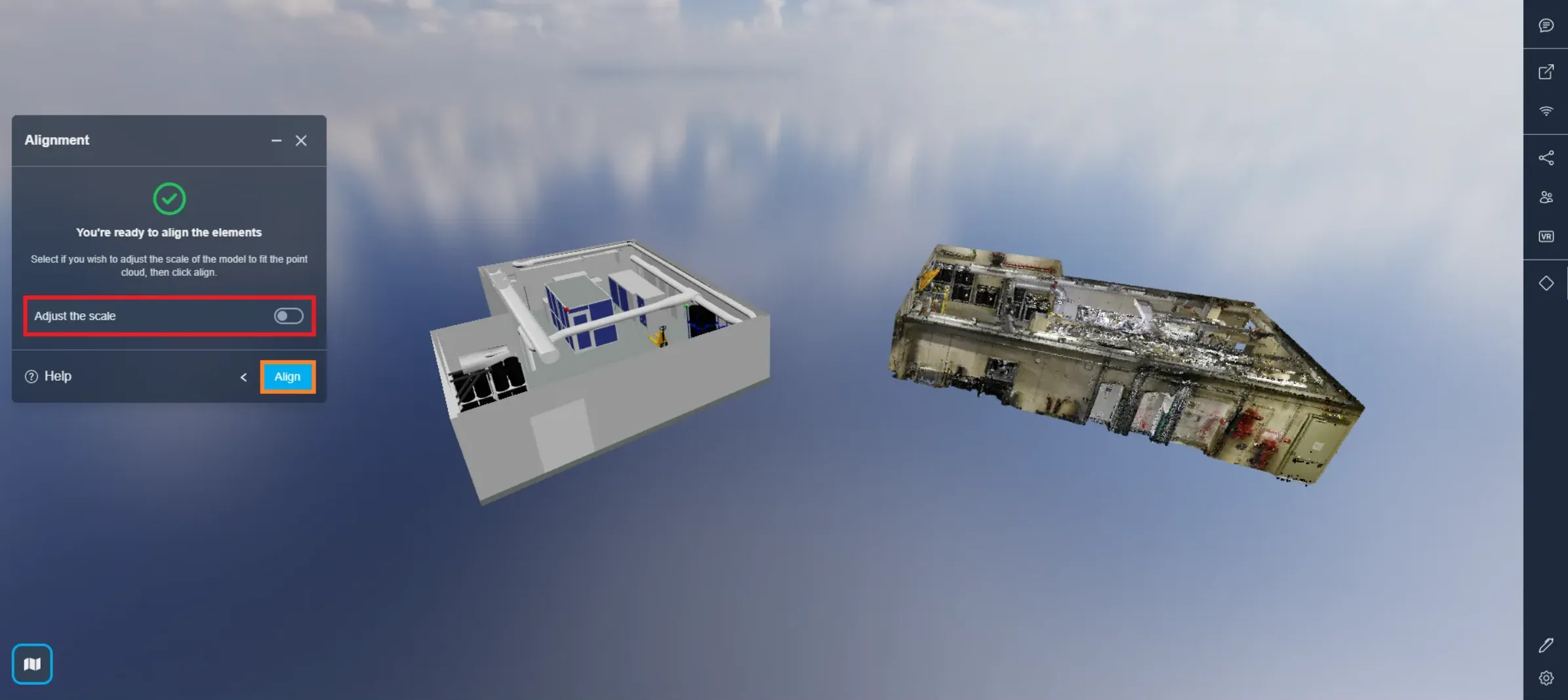

Nachdem alles eingerichtet ist, klicken Sie auf Ausrichten, um das Modell mit der Punktwolke auszurichten. Sie können Maßstab anpassen, um sicherzustellen, dass das Modell perfekt zur Punktwolke passt. Wir empfehlen, diese Option nur zu verwenden, wenn das Modell nicht im richtigen Maßstab erstellt wurde; andernfalls lassen Sie es auf Standard.

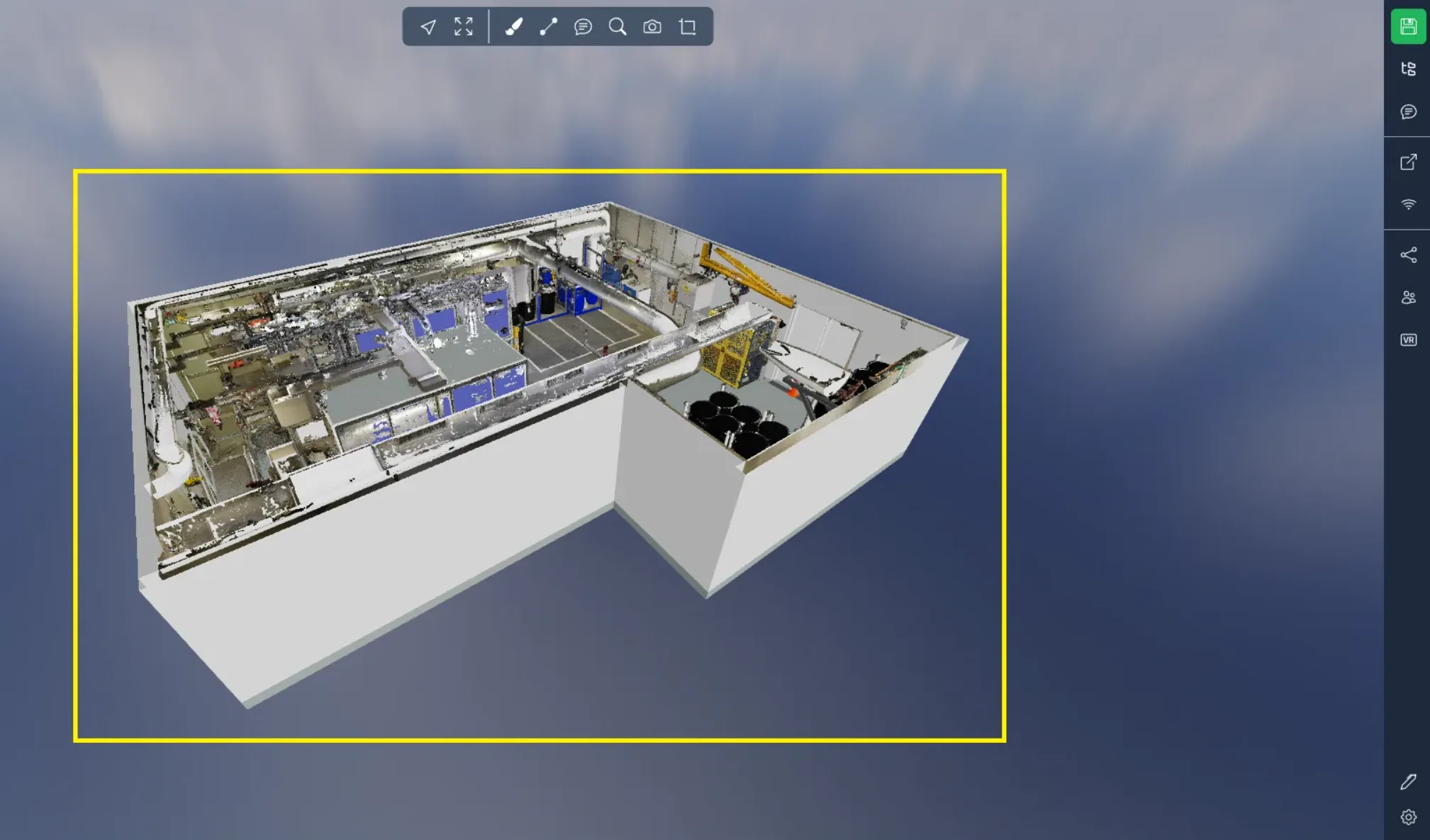

Hier sehen Sie das Ergebnis nach der Ausrichtung des Modells mit der Punktwolke. Auch wenn diese Lösung existiert, empfehlen wir immer noch die Verwendung von georeferenzierten Daten, um eine perfekte Übereinstimmung sicherzustellen und Fehler zu eliminieren, die auftreten können, wenn das Ausrichtungswerkzeug nicht sorgfältig verwendet wird.

Wenn Sie auf Probleme stoßen, steht Ihnen unser Support-Team zur Verfügung. Viel Spaß beim Erkunden!
