Schnittfläche

Das Werkzeug für Schnittebenen ermöglicht es Ihnen, einen Abschnitt eines Punktwolkenmodells als Scheibe darzustellen, die entweder horizontal oder vertikal sein kann. Sie haben die Kontrolle über die Position und Dicke der Ebene, sodass Sie die Visualisierung nach Ihren Anforderungen anpassen können.

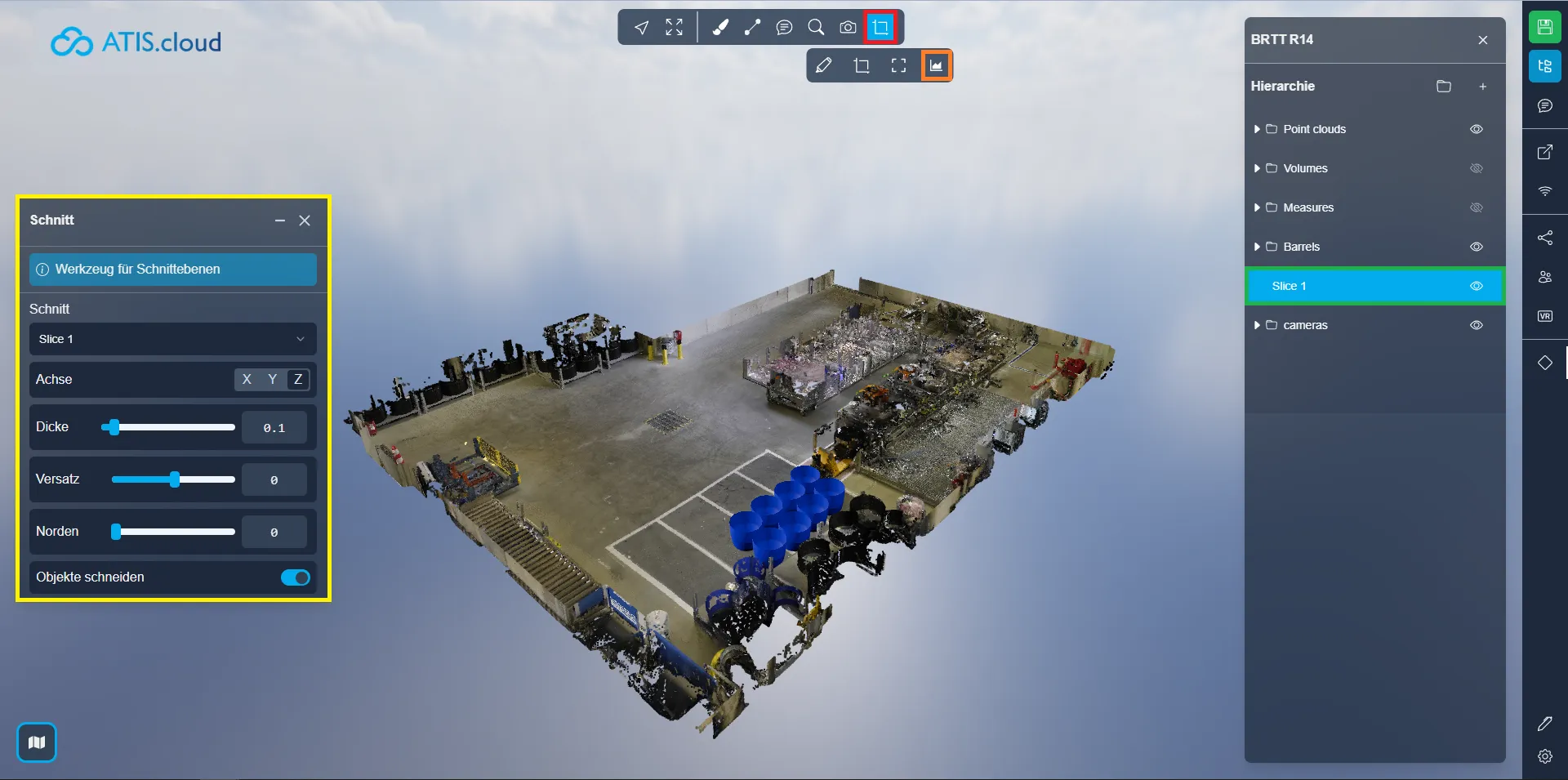

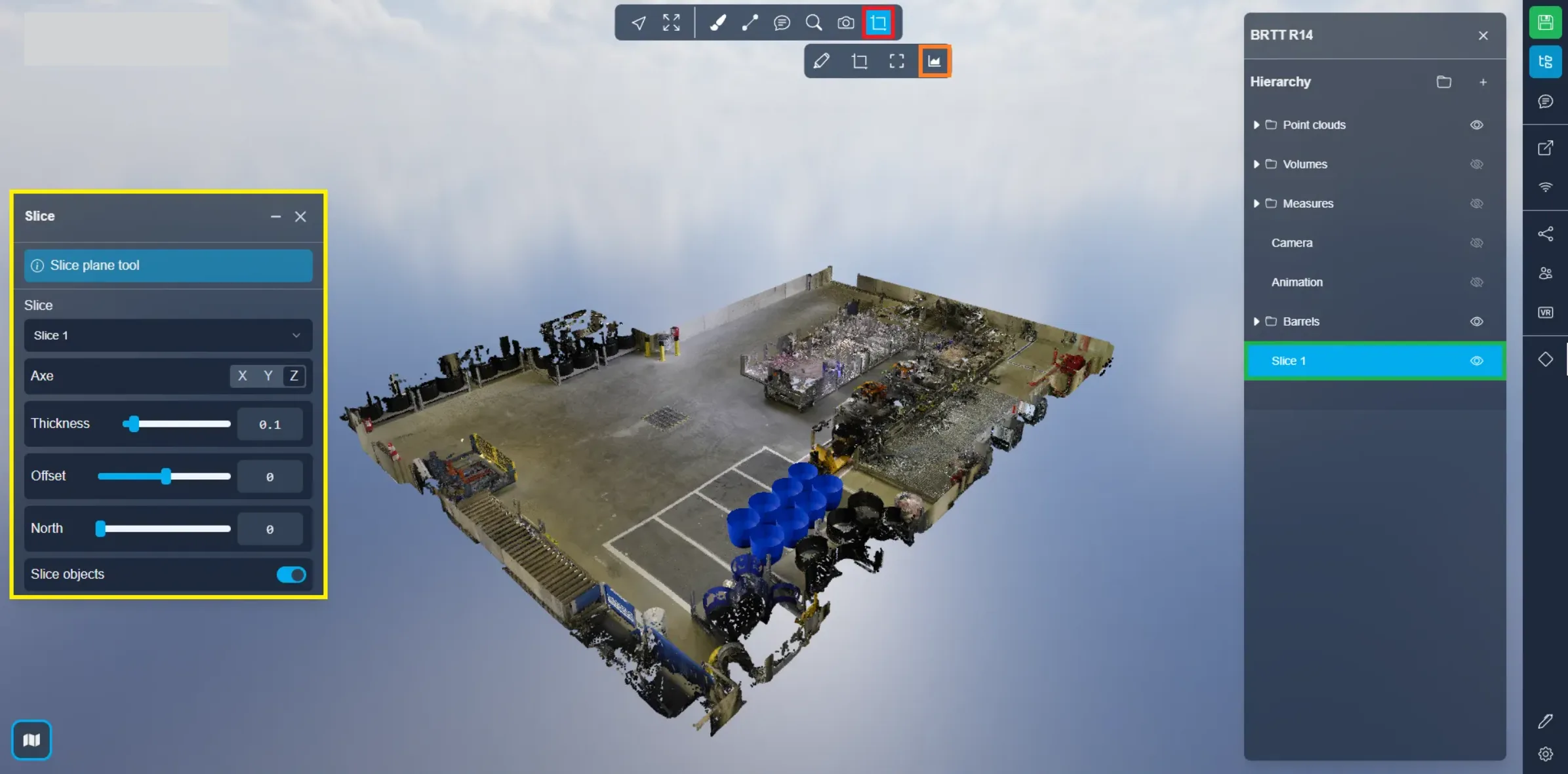

Um eine Scheibenebene zu erstellen, navigieren Sie zum Clipping-Box-Menü und wählen Sie die letzte Option. Alternativ können Sie diese Funktion über das Projektmenü aufrufen, nachdem die Scheibe erstellt wurde.



Beginnen wir damit, den Effekt der Verwendung jeder der Achsen zu untersuchen.

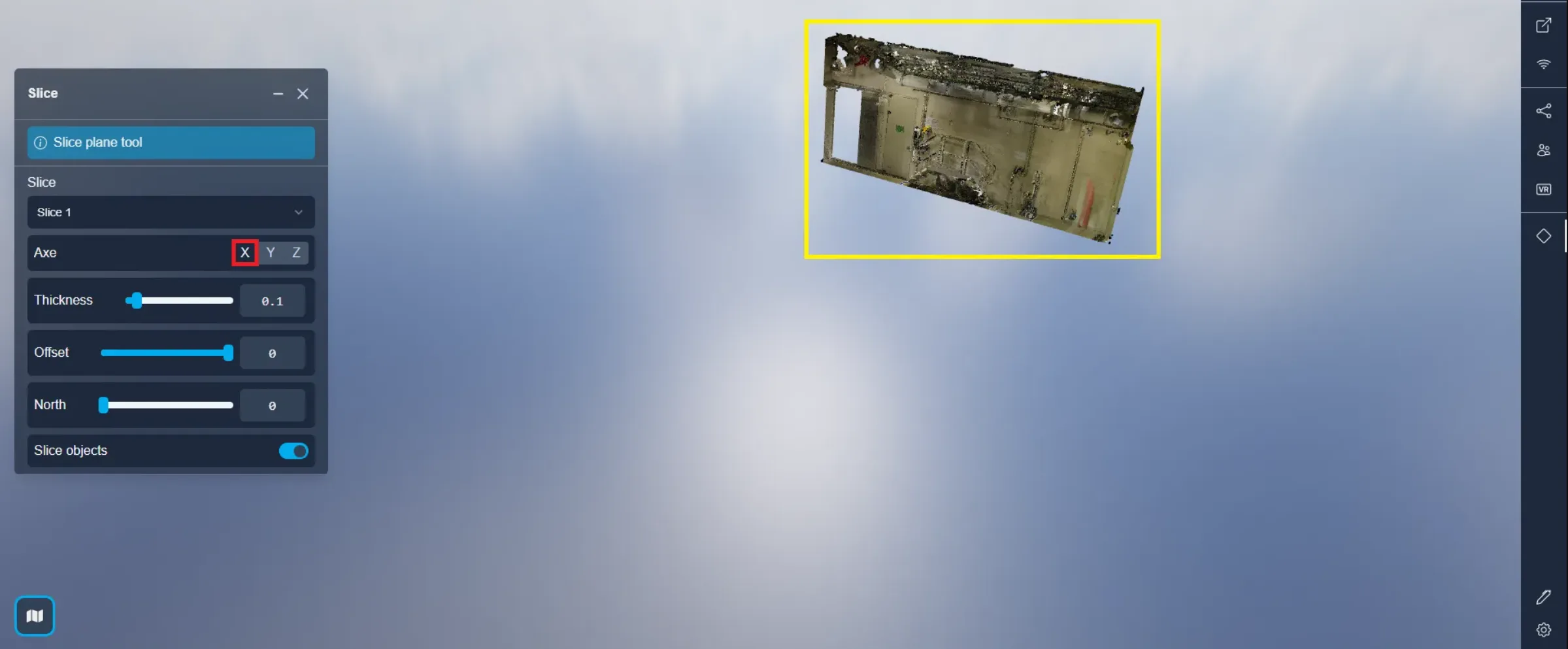

Die X-Achse schneidet das Projekt vertikal entlang der West/Ost-Achse.

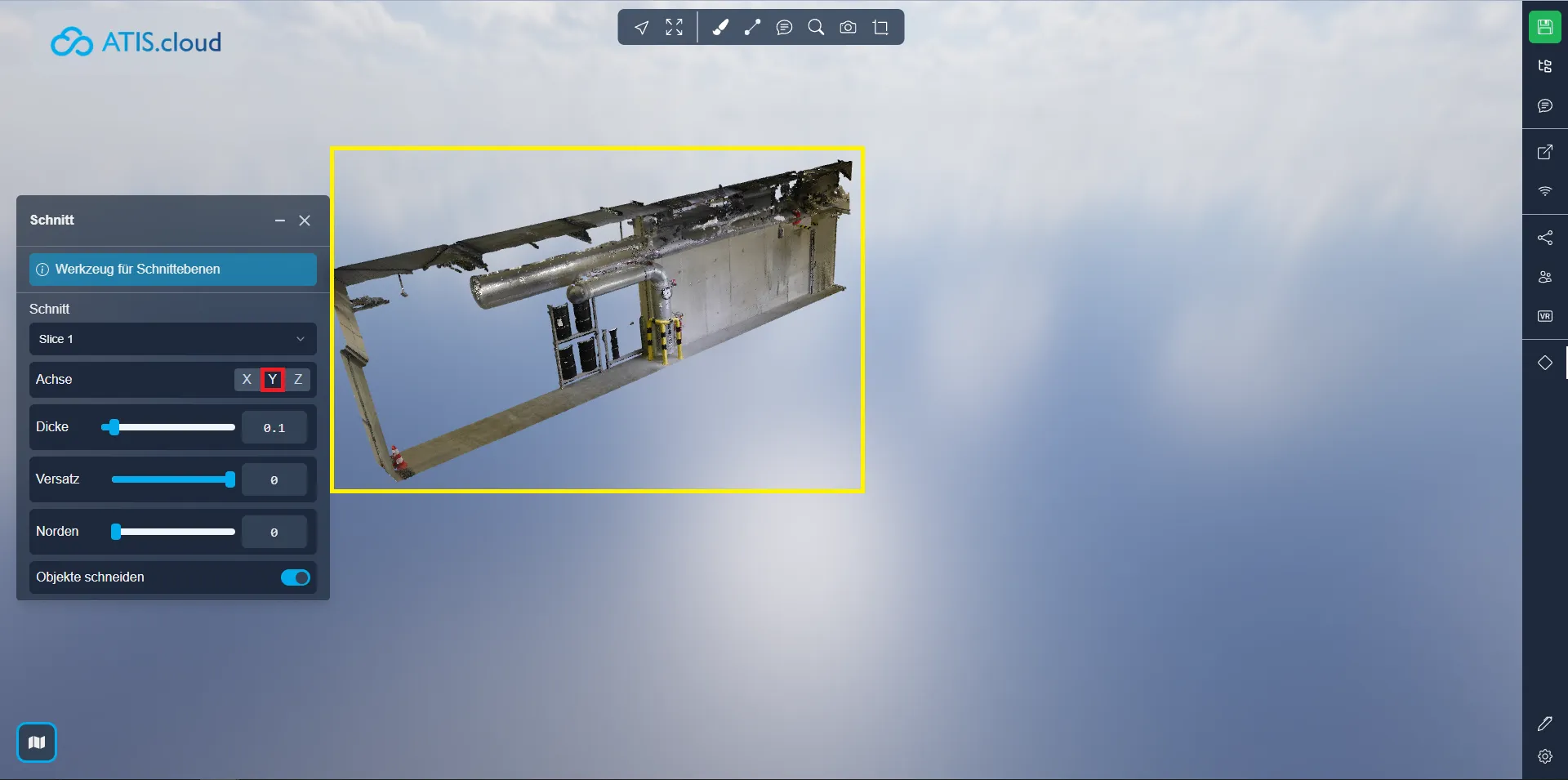

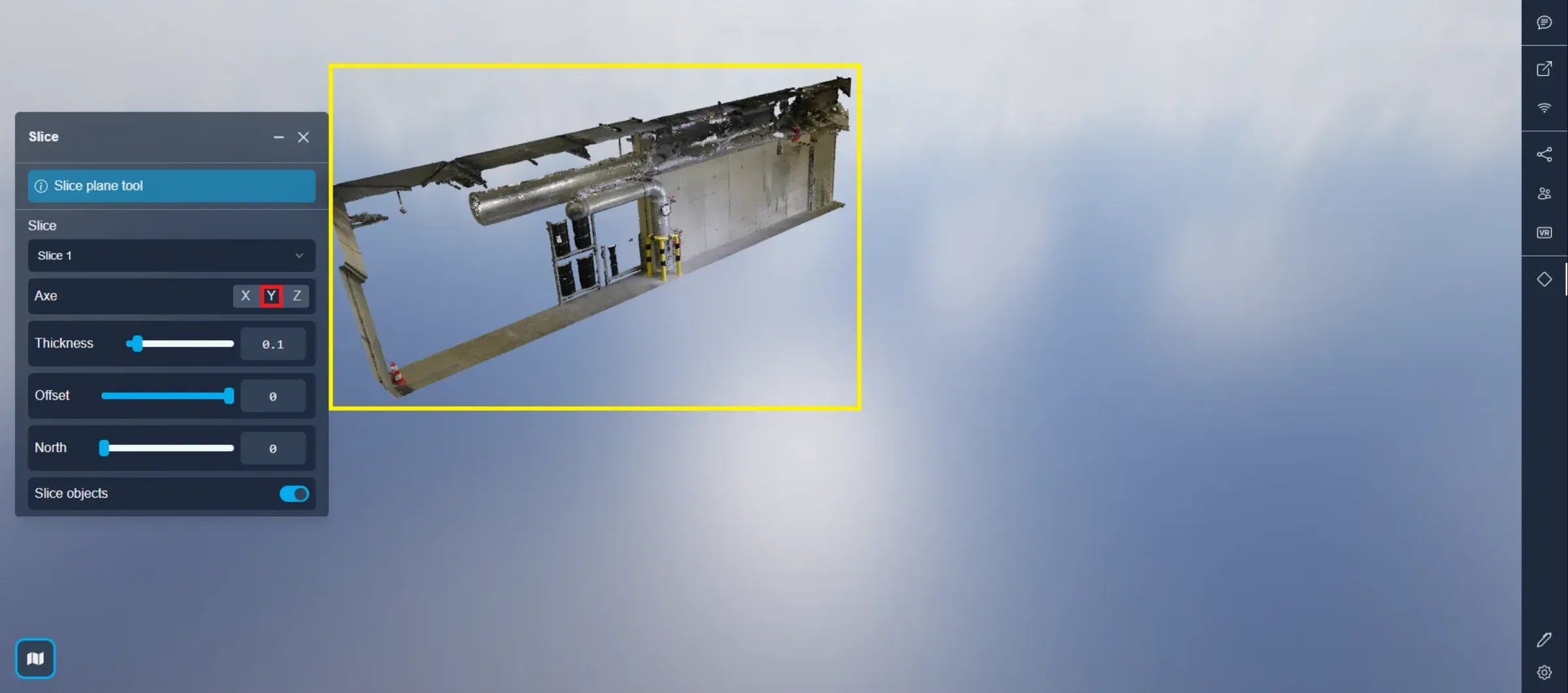

Die Y-Achse schneidet das Projekt vertikal entlang der Nord/Süd-Achse.

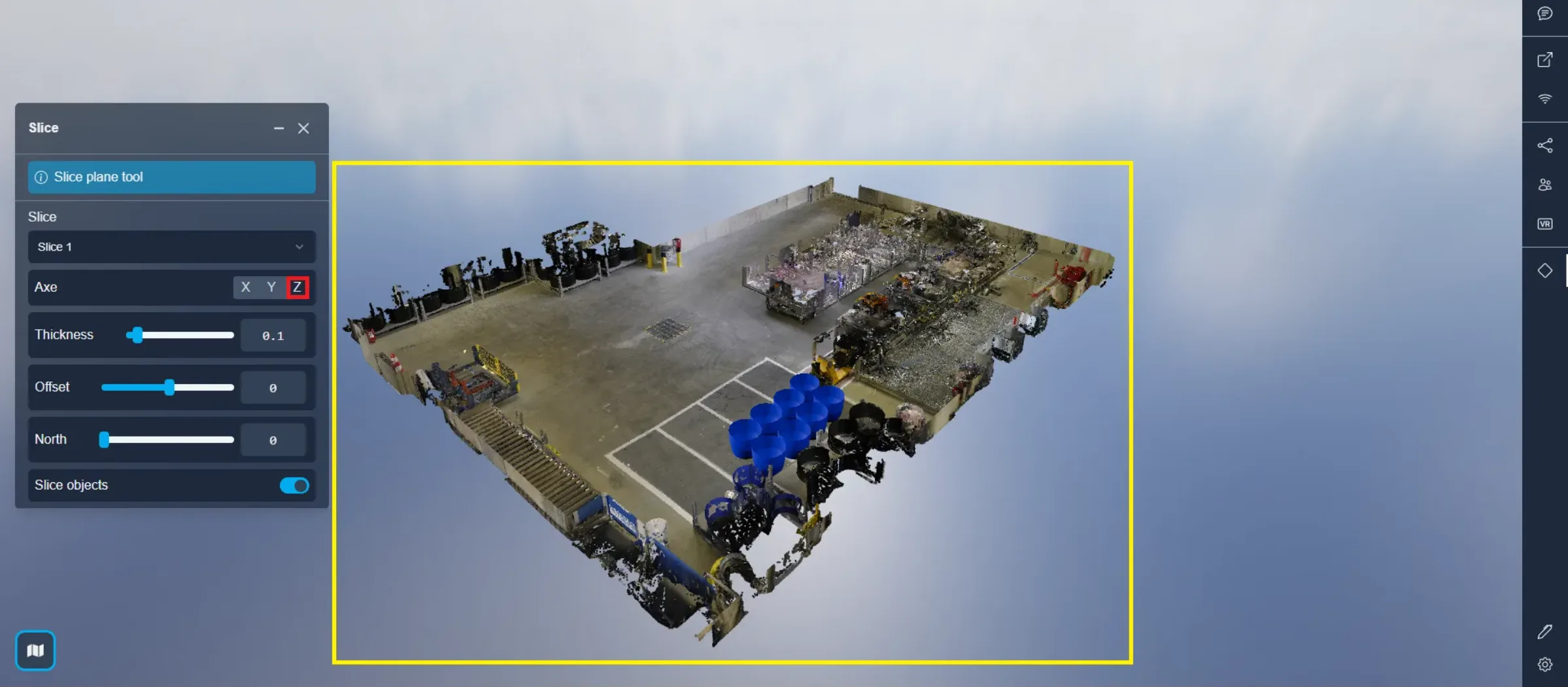

Die Z-Achse schneidet das Projekt horizontal.

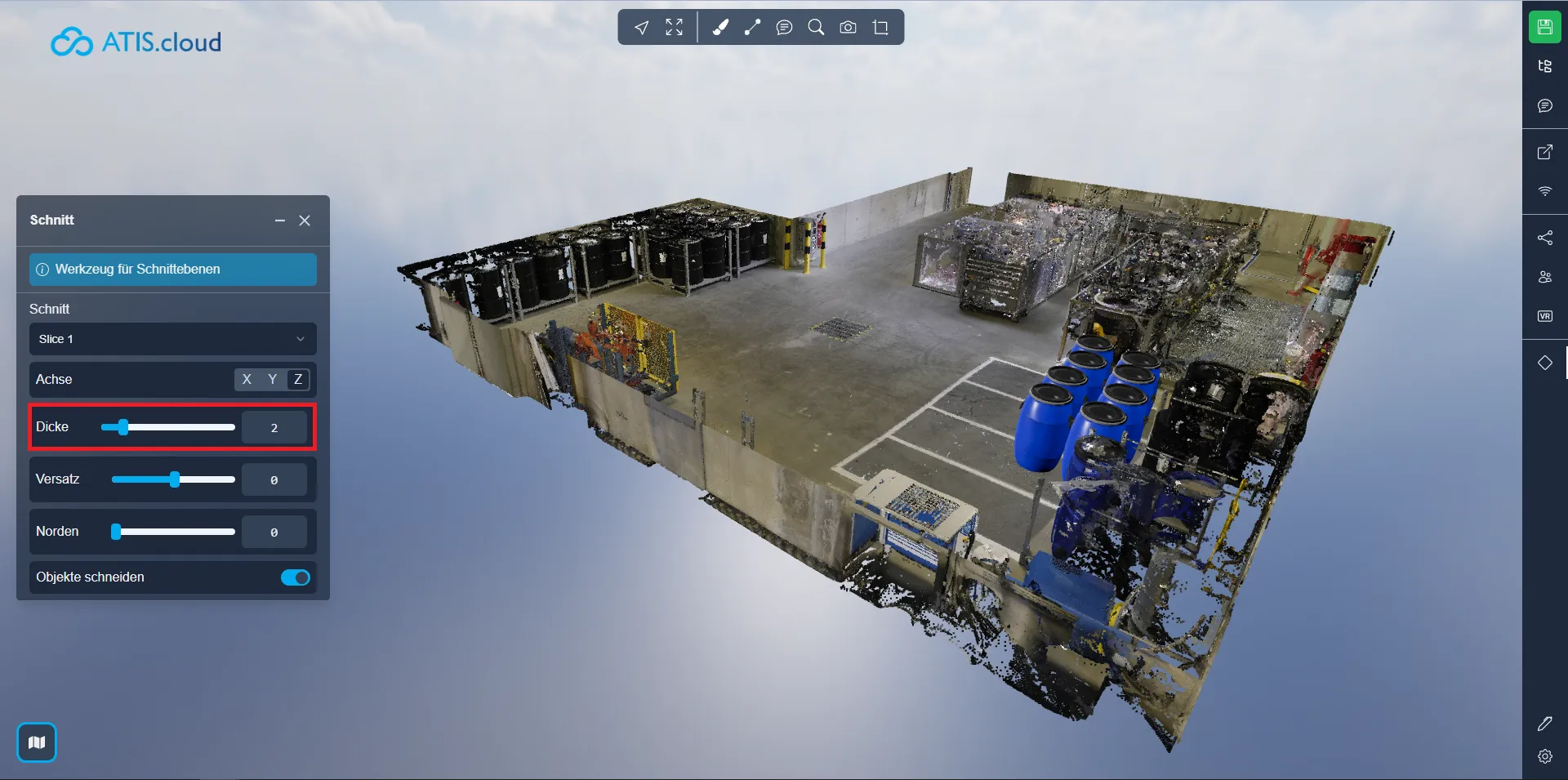

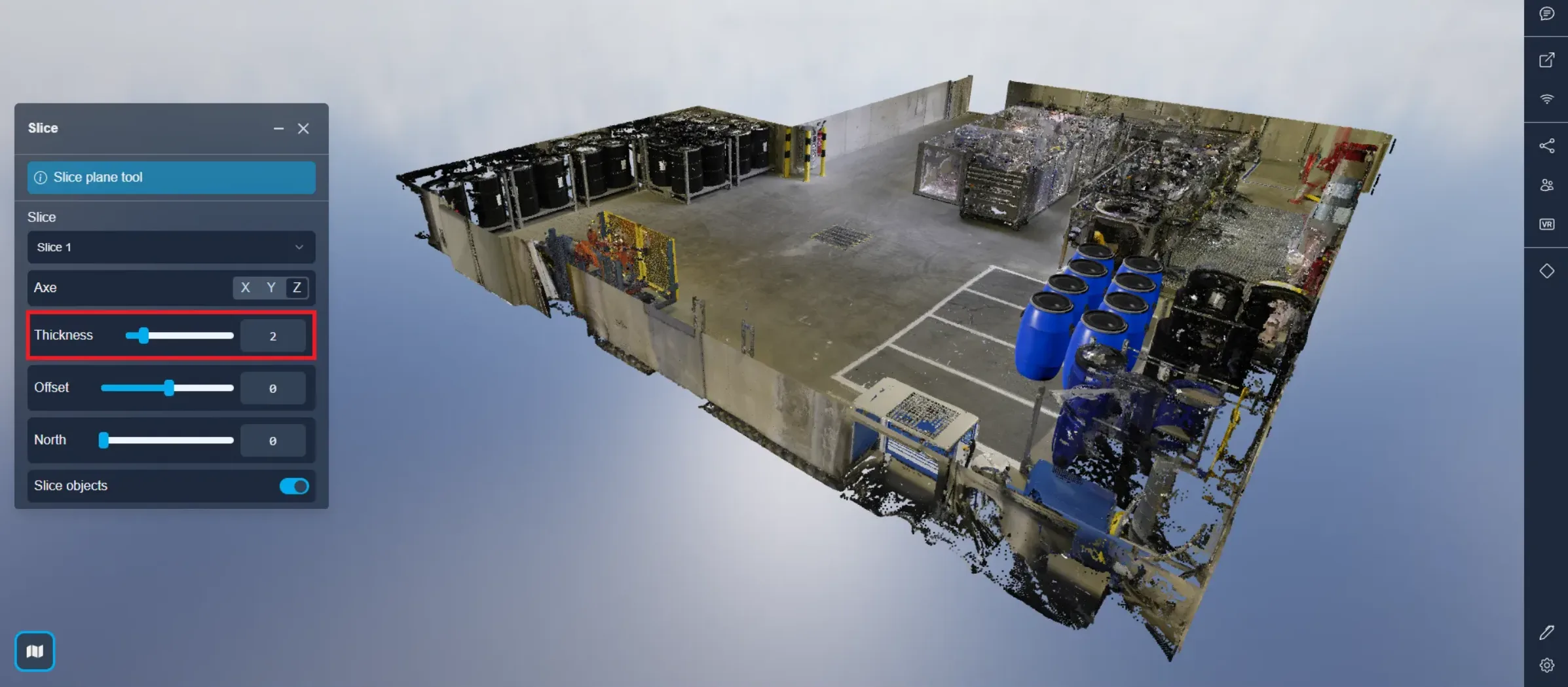

Der erste Schieberegler ermöglicht es Ihnen, die Dicke der Scheibe auszuwählen.

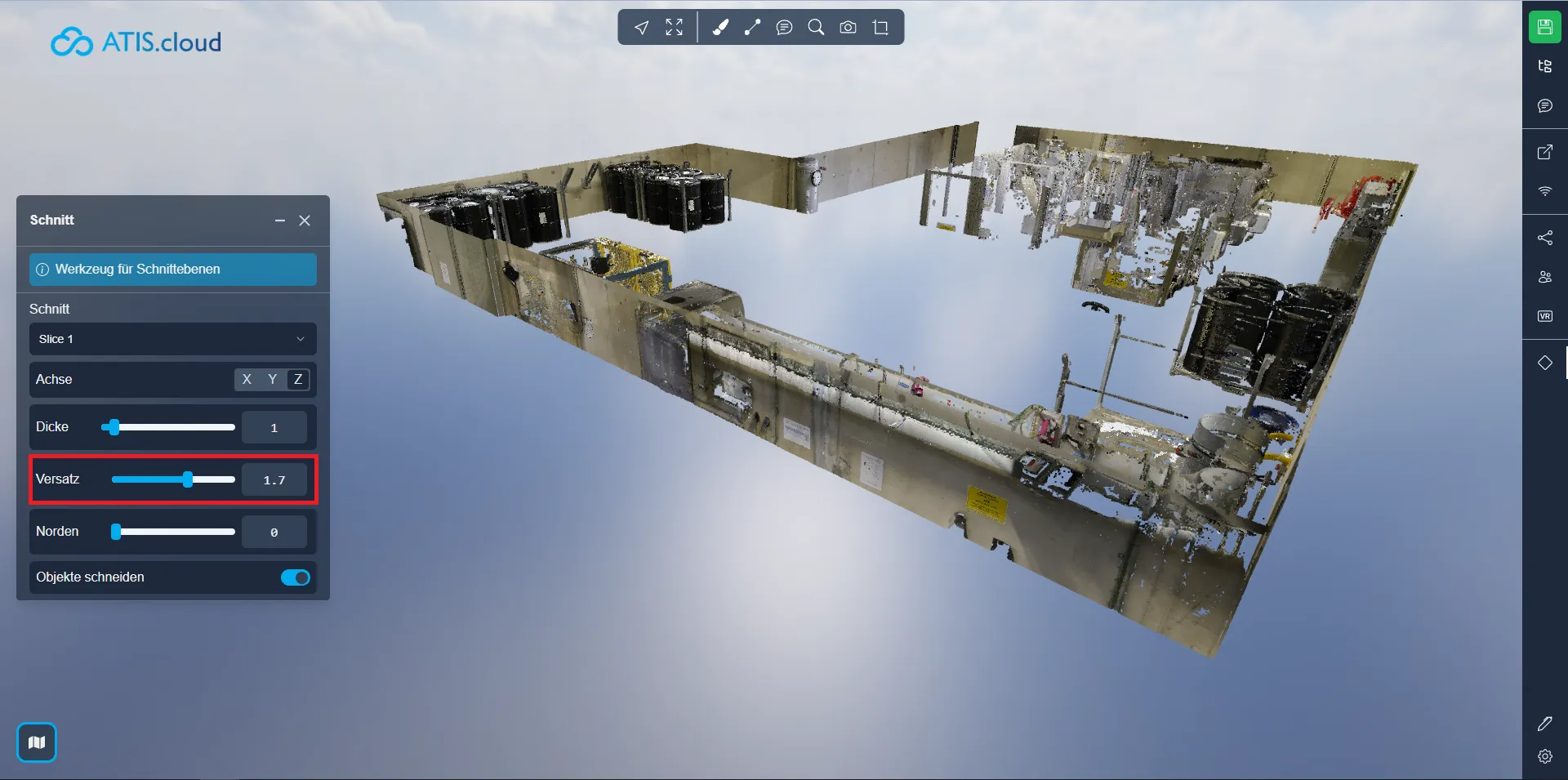

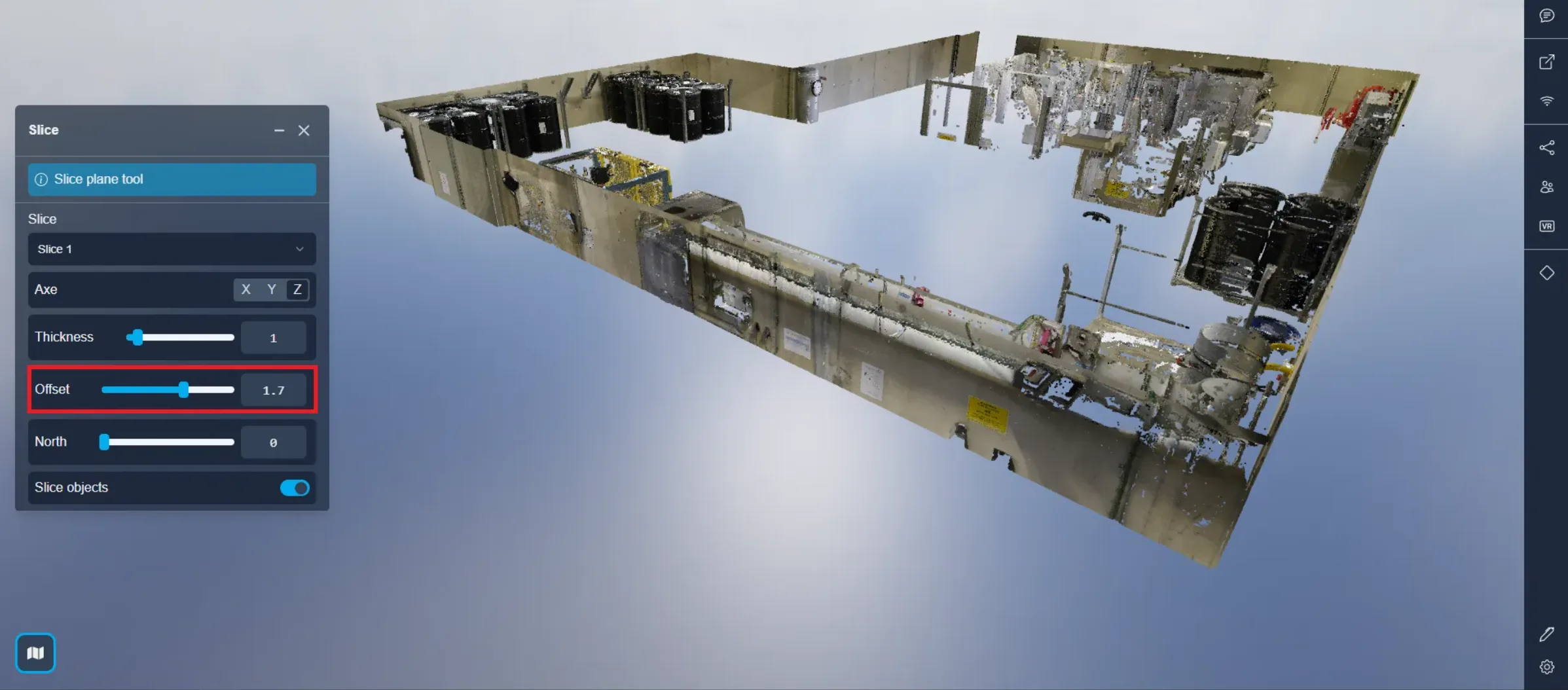

Der Offset erlaubt es, die Position der Scheibe anzupassen. In diesem Kontext entspricht bei ausgewählter Z-Achse ein Wert von 0 dem Bodenniveau.

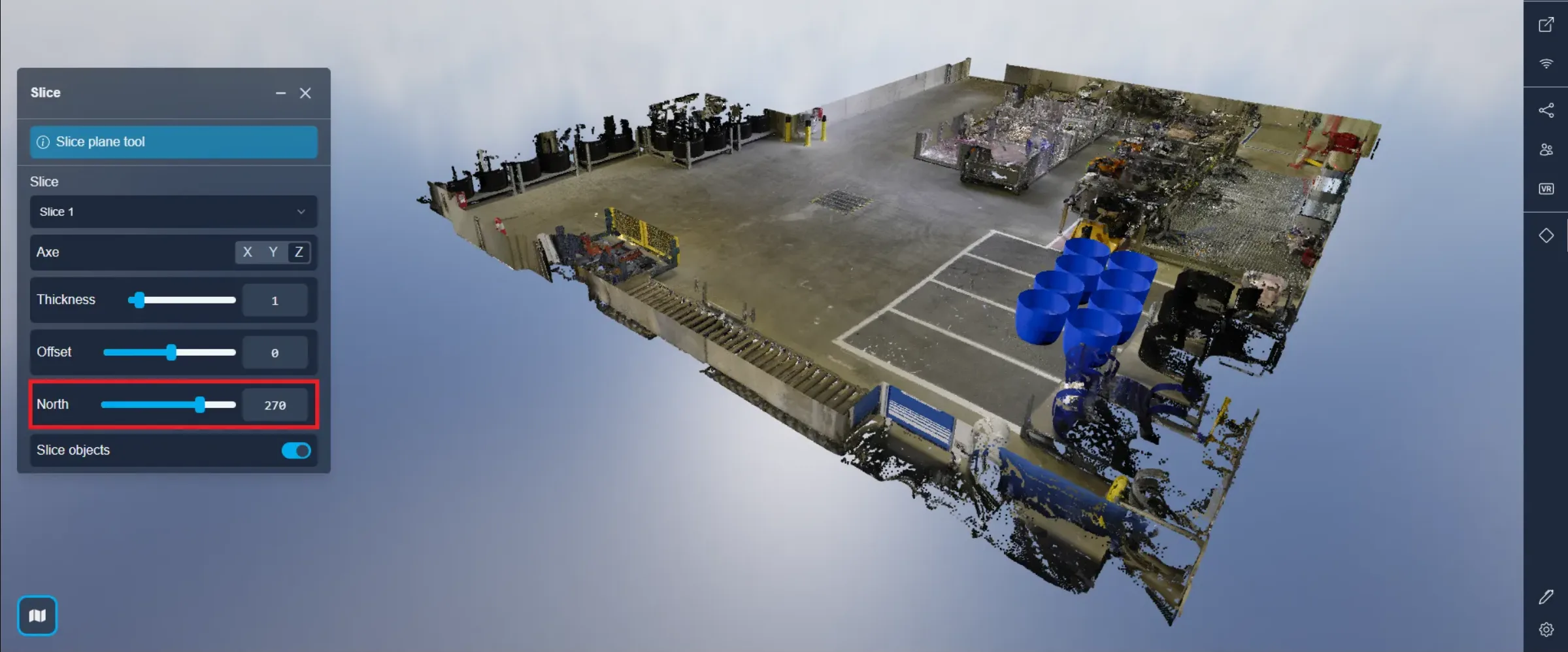

Um die X- und Y-Achsen an die Linien des Gebäudes anzupassen, können Sie die Ausrichtung des Projektnordens justieren.

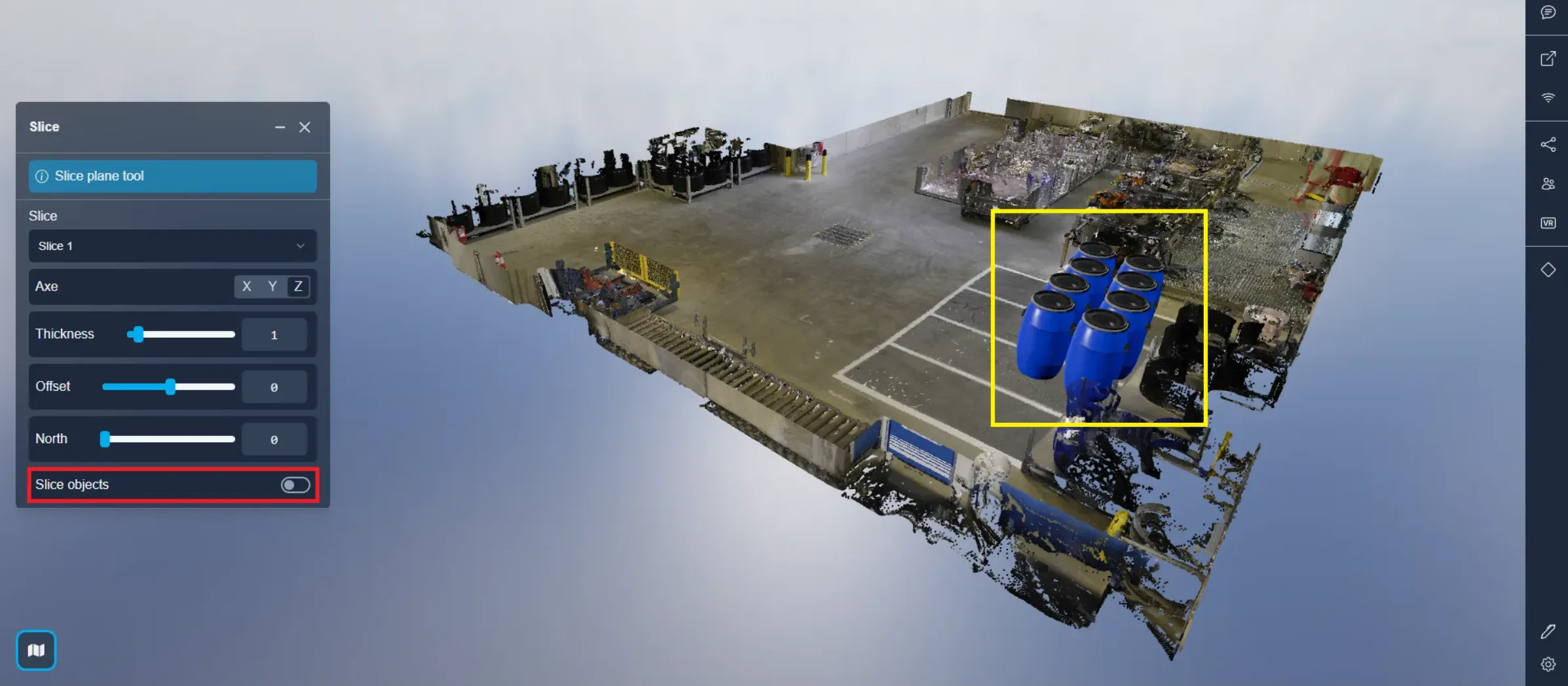

Die letzte Option erlaubt es Ihnen, zu wählen, ob 3D- und 2D-Objekte bei Verwendung einer Scheibenebene einbezogen oder ausschließlich die Punktwolke geschnitten werden soll.



Sie können vertikale Profile erstellen, die exportiert werden können, indem Sie diesen Artikel anschauen.

Falls Sie auf Probleme stoßen, steht unser Support-Team zur Verfügung. Viel Spaß beim Erkunden!
