تحليل Scan-to-BIM ومراجعته

يذهب Scan-to-BIM خطوة أبعد من Scan-to-Plan: يقترح التحليل كائنات بناء (جدران وفتحات ببياناتها الإنشائية) تراجعها ثم تصدّرها كنموذج BIM. ويتوفّر التبويب مع خطة Scan-to-BIM.

تشغيل تحليل

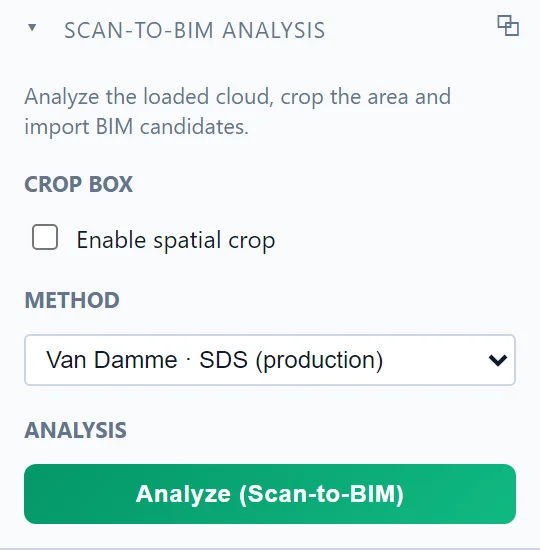

يُدار كل شيء من لوحة تحليل Scan-to-BIM:

1. حمّل سحابة النقاط (راجع تحميل سُحُب النقاط).
2. اقتصّ اختياريًا المنطقة المراد تحليلها عبر تفعيل الاقتصاص المكاني (راجع صندوق الاقتصاص).
3. اختر الطريقة. طريقة الإنتاج متاحة لكل اشتراك في Scan-to-BIM؛ أما الخيارات الأخرى في القائمة فهي طرق ذات وصول مقيد تُستخدم في مهامّ محدّدة.
4. انقر على تحليل (Scan-to-BIM).

تعمل المهمة على المنصة وقد تستغرق عدّة دقائق على عملية مسح كبيرة. وأثناء تشغيل التحليل، تُقفل اللوحة وعناصر التحكّم في الاقتصاص كي لا تنزاح المنطقة في منتصف المهمة.

مراجعة العناصر المرشّحة

يُعيد التحليل عناصر مرشّحة مع الأدلة الداعمة لها، ومجموعة مراجعة هي المكان الذي تحسم فيه:

• ترافقك مراجعة موجَّهة عبر العناصر المرشّحة واحدًا تلو الآخر، طابقًا تلو الآخر، بحيث يكون كل جدار في النموذج النهائي جدارًا قبلته أنت.
• يلخّص تقرير الاكتشاف ما تم العثور عليه وبأي درجة ثقة.
• تعرض فرضيات التفسيرات المتنافسة التي وازنها التحليل لموضع معيّن.

تصبح العناصر المرشّحة المقبولة كائنات ATIS.cad عادية: جدران يمكنك تحريرها مثل أي جدار آخر (راجع تحديد الكائنات وتحريرها).

تصدير النموذج

بمجرّد مراجعة النموذج، يسلّمه تصدير IFC في التبويب نفسه إلى Revit وبرامج BIM الأخرى (راجع تصدير IFC).
