صندوق الاقتصاص ومقاطع العمل وتجاذب السحابة

صندوق الاقتصاص

تغطّي عملية المسح عادةً أكثر مما تحتاج إليه. ويُبقي صندوق الاقتصاص التحليل والعرض مركّزَين على منطقة واحدة.

1. افتح لوحة تحليل Scan-to-BIM (من تبويب Scan-to-BIM أو عرض > لوحات).
2. أشّر على تفعيل الاقتصاص المكاني.

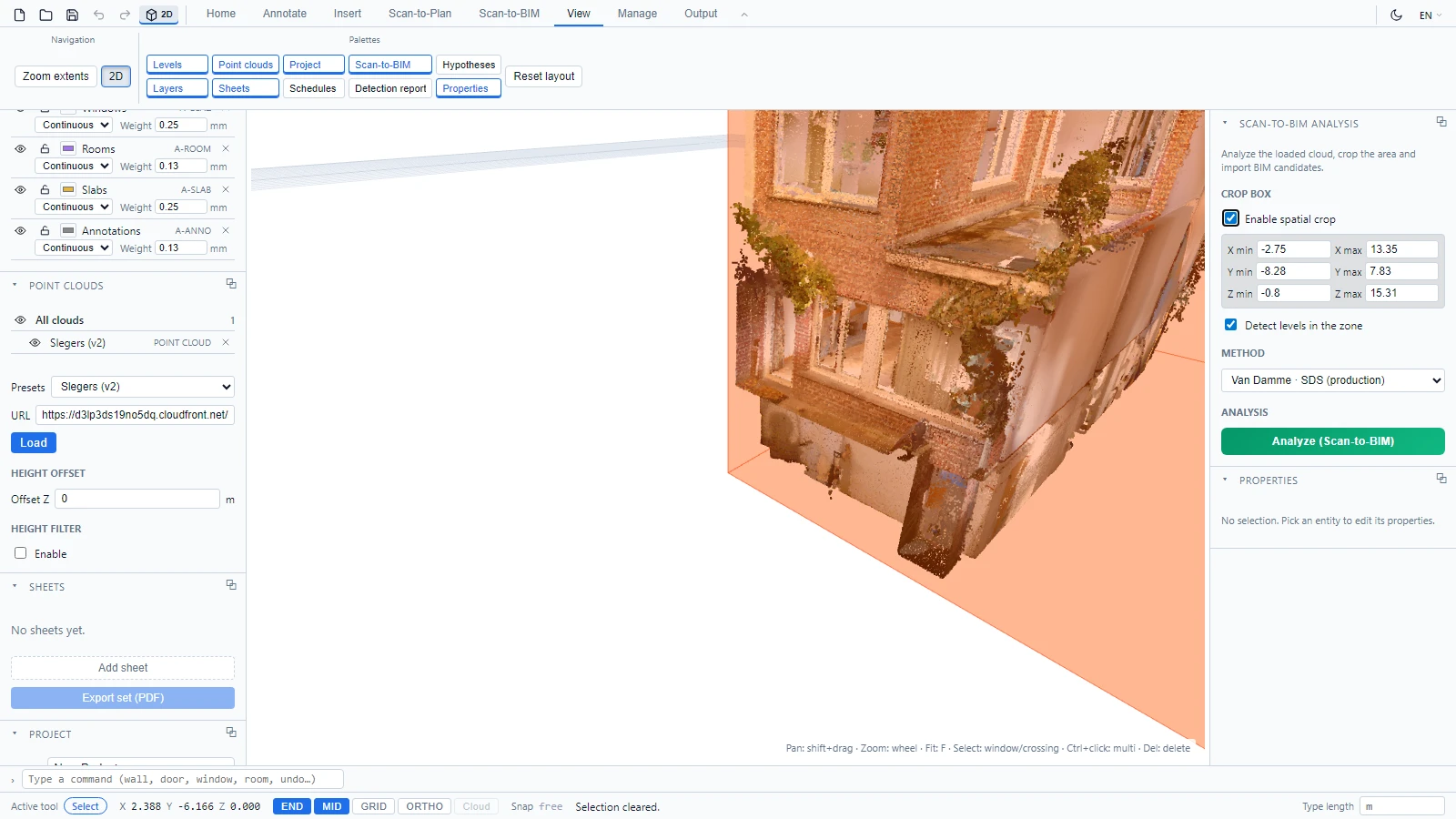

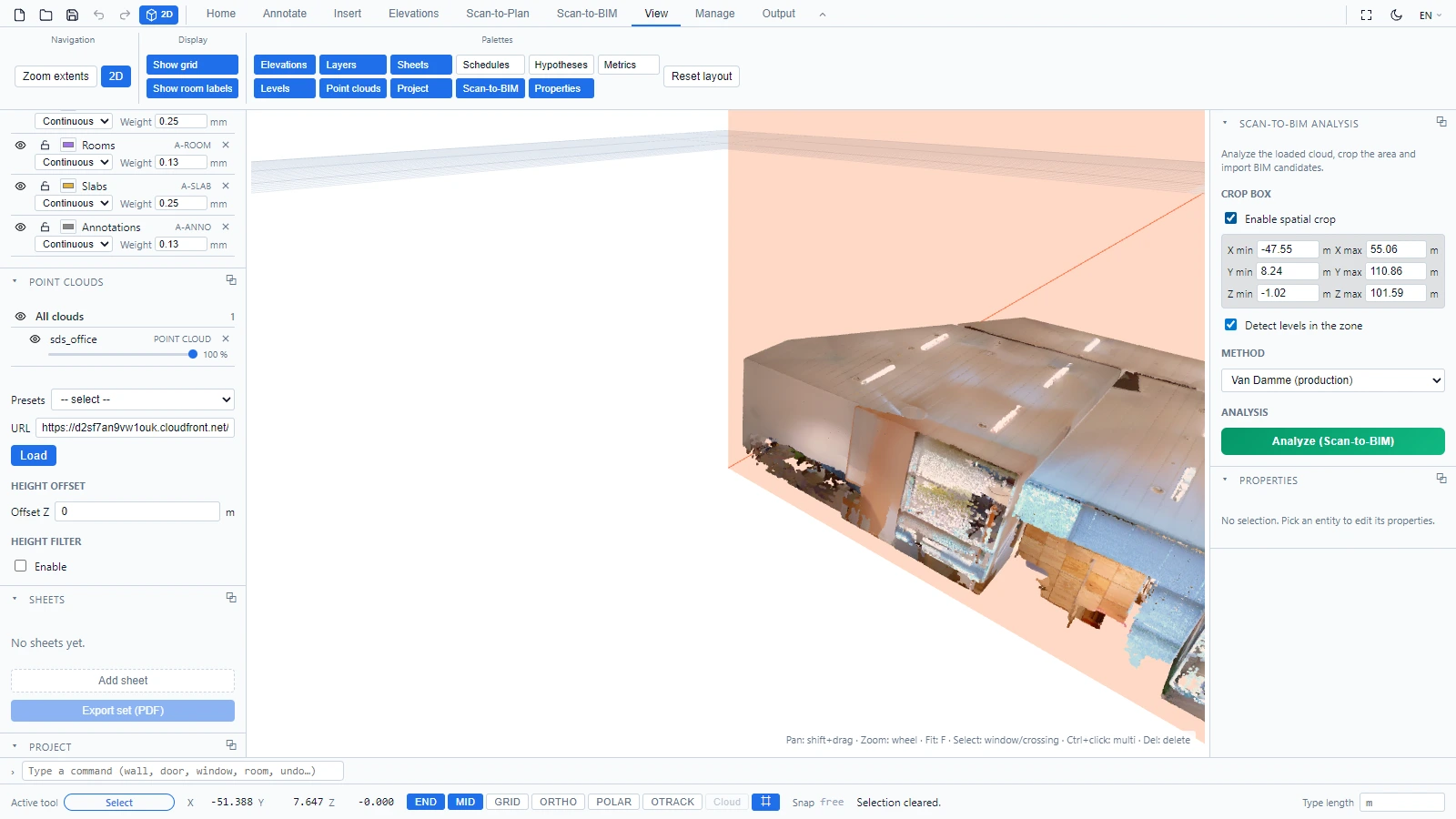

يجسّد الصندوق البرتقالي المنطقة. اضبطه بتحرير حقول X وY وZ min/max في اللوحة، أو بسحب أوجه الصندوق مباشرة في العرض، في 2D كما في 3D. ويقصر خيار اكتشاف المناسيب داخل المنطقة اكتشافَ المناسيب على المنطقة نفسها.

مقاطع العمل

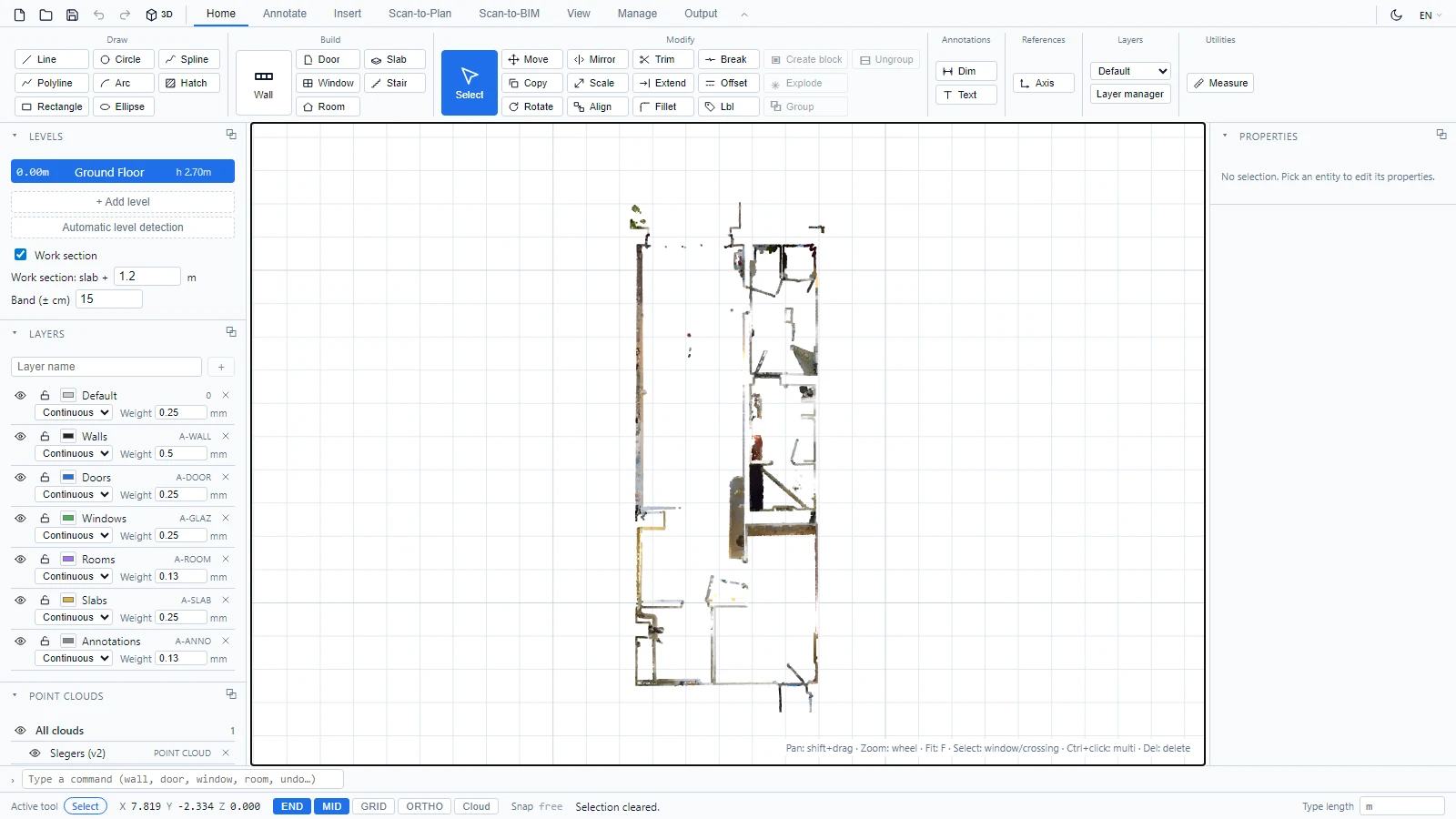

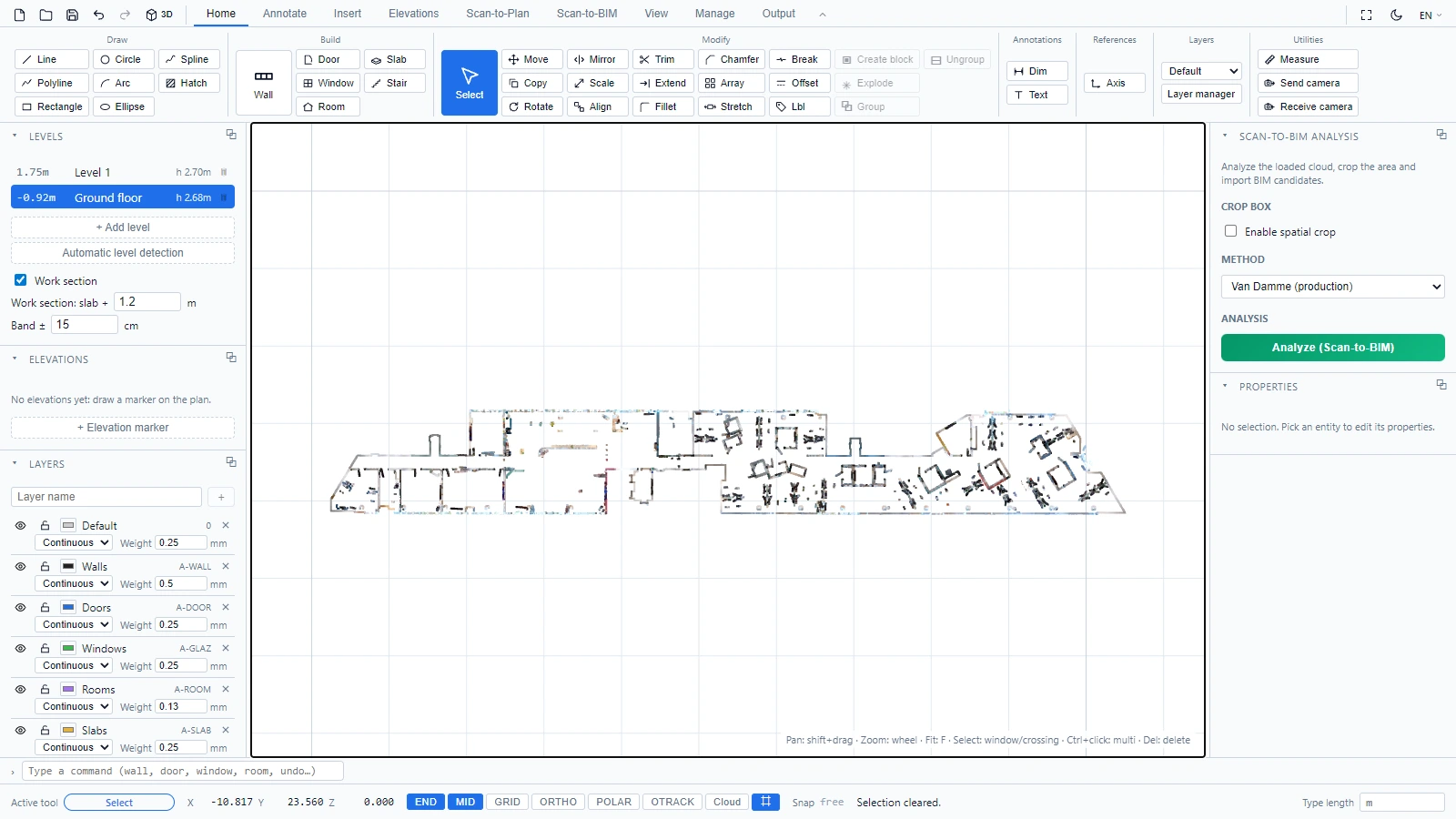

مقطع العمل هو شريحة أفقية من السحابة عند ارتفاع المنسوب النشط. فعّله عبر مربّع الاختيار مقطع العمل في لوحة المناسيب: عندئذٍ يعرض عرض 2D نقاط تلك الشريحة فقط، ما يحوّل عملية المسح إلى مخطّط طابق قابل للقراءة ترسم فوقه.

التجاذب إلى النقاط

مع تفعيل مقطع عمل، يصبح مفتاح سحابة في شريط الحالة متاحًا:

شغّله فتنجذب أدوات الرسم لديك إلى أقرب نقطة مسح في الشريحة، مع شعيرات متقاطعة تعلّم النقطة الملتقَطة. ويحتفظ تجاذب CAD (END وMID) بالأولوية عندما ينطبق الاثنان: اضغط Tab لعكس الأولوية عند المؤشّر. وهكذا يصبح تتبّع الجدران فوق عملية مسح دقيقًا بدل أن يكون تقريبيًا.
