الطبقات

تعمل طبقات ATIS.cad بالطريقة التي يتوقّعها مستخدمو AutoCAD، بأسماء معيارية للقطاع: A-WALL للجدران، وA-DOOR للأبواب، وA-GLAZ للنوافذ، وA-ROOM وA-SLAB وA-ANNO للتعليقات التوضيحية. تحطّ الكائنات على الطبقة المطابقة لنوعها، فيكون الانضباط قائمًا قبل أن تفكّر فيه.

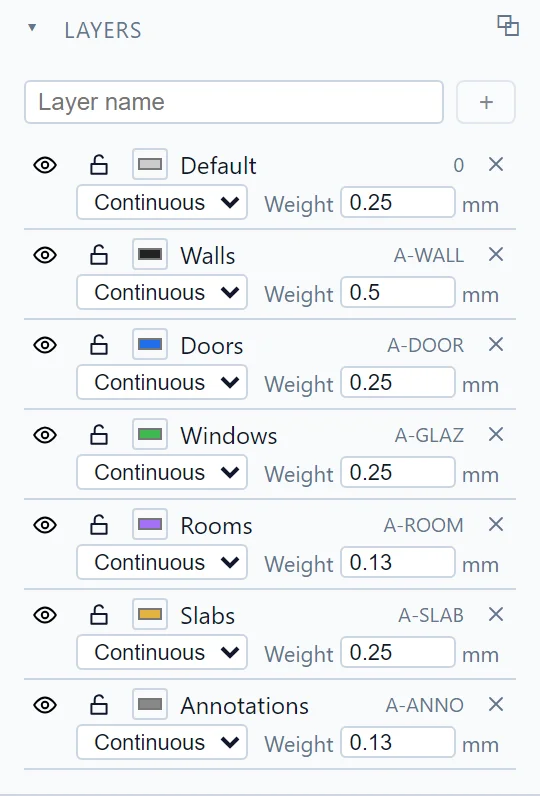

لوحة الطبقات

يمنحك كل صف:

• العين: إظهار الطبقة أو إخفاؤها.
• القفل: قفل الطبقة. تبقى الطبقة المقفلة مرئية لكن لا يمكن تحديد كائناتها. فالنقر على جدار مقفل يختار ما تحته بدلًا منه، مثل الغرفة.
• عيّنة اللون ونوع الخط وسُمك الخط بالملّيمترات.
• يحذف x الطبقة.

اكتب اسمًا في الحقل بالأعلى وانقر على + لإنشاء طبقة. تُختار الطبقة الحالية للأشكال التخطيطية الجديدة في الرئيسية > طبقات، بجوار زر مدير الطبقات الذي يُظهر هذه اللوحة أو يخفيها.

مثال عملي

أخفِ طبقة الأبواب فيختفي كل باب، بما في ذلك فتحات الجدران، من دون المساس بالنموذج:

استخدامات نموذجية: تجميد طبقة التعليقات التوضيحية أثناء إعادة معالجة الجدران، أو قفل الخطوط المرجعية المستوردة كي ترسم فوقها من دون تحديدها، أو تجهيز مخطّط للطباعة بإخفاء ما لا ينتمي إليه.
