القياس والمحاور المرجعية

القياس

عندما تحتاج إلى رقم فقط، لا إلى عنصر بُعد:

1. انقر على قياس في الرئيسية > أدوات مساعدة (أو اكتب measure، أو رمز AutoCAD di).
2. انقر على نقاط على امتداد ما تريد قياسه.

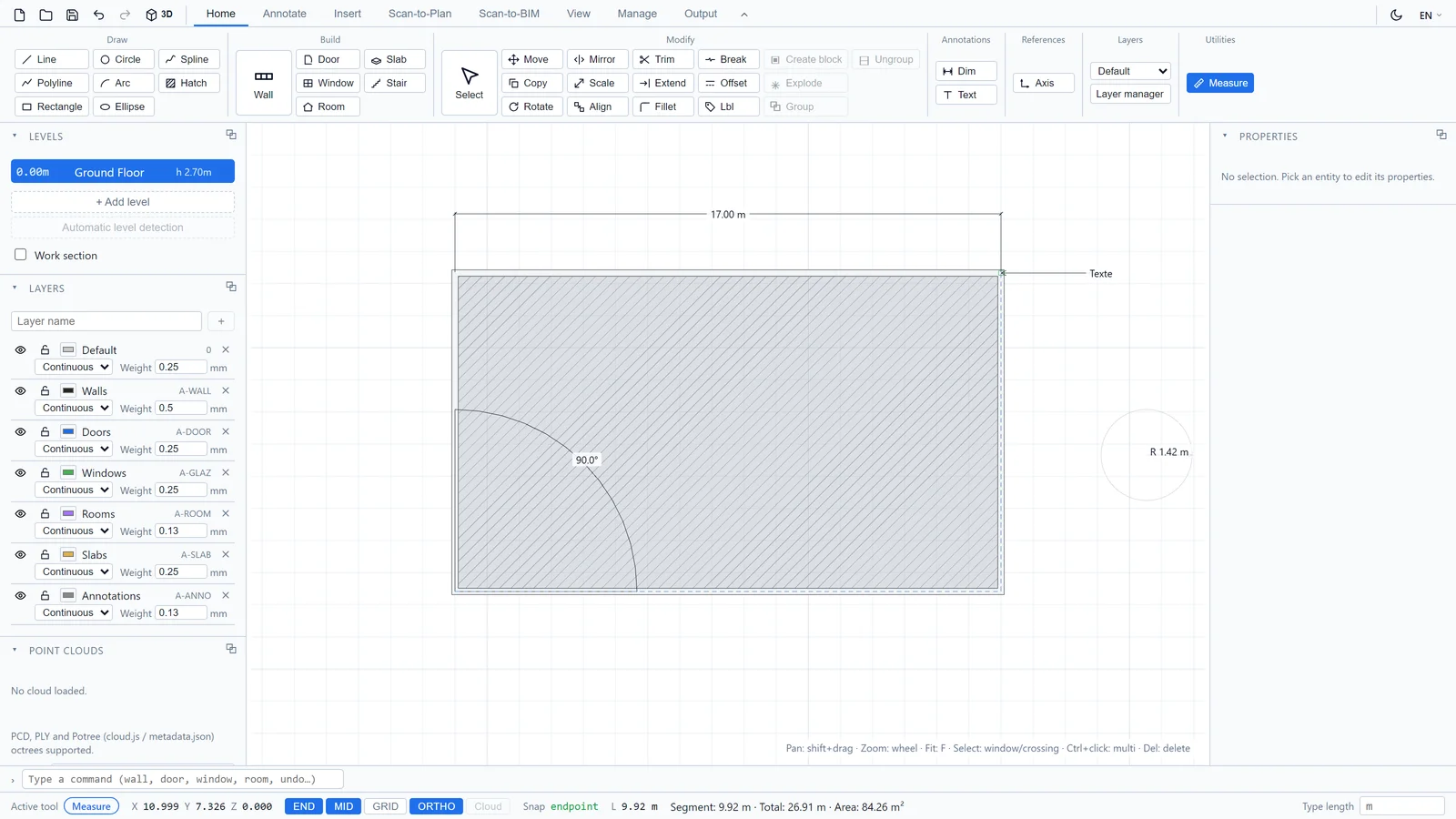

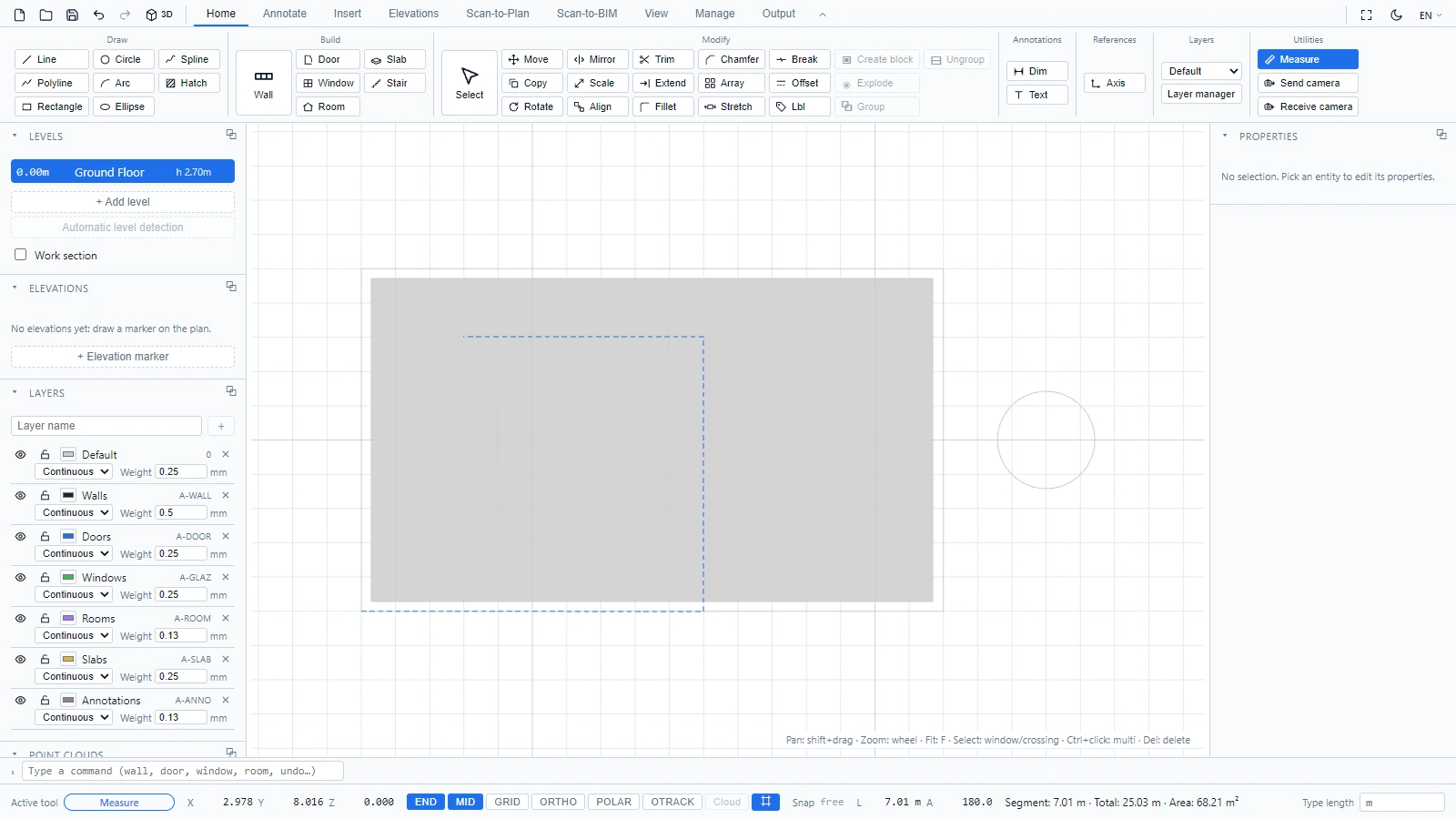

يحتفظ شريط الحالة بقراءة جارية: طول المقطع الحالي، والإجمالي، والمساحة المحصورة بمجرّد أن تصبح لديك ثلاث نقاط أو أكثر. يؤدّي النقر بالزر الأيمن أو Escape إلى إعادة تعيين القياس. ولا يُضاف أي شيء إلى الرسم.

المحاور المرجعية

المحاور هي الخطوط المرجعية المعنونة بأحرف في رسومات البناء. في الرئيسية > مراجع:

1. انقر على محور.
2. انقر على نقطتَي نهاية المحور.

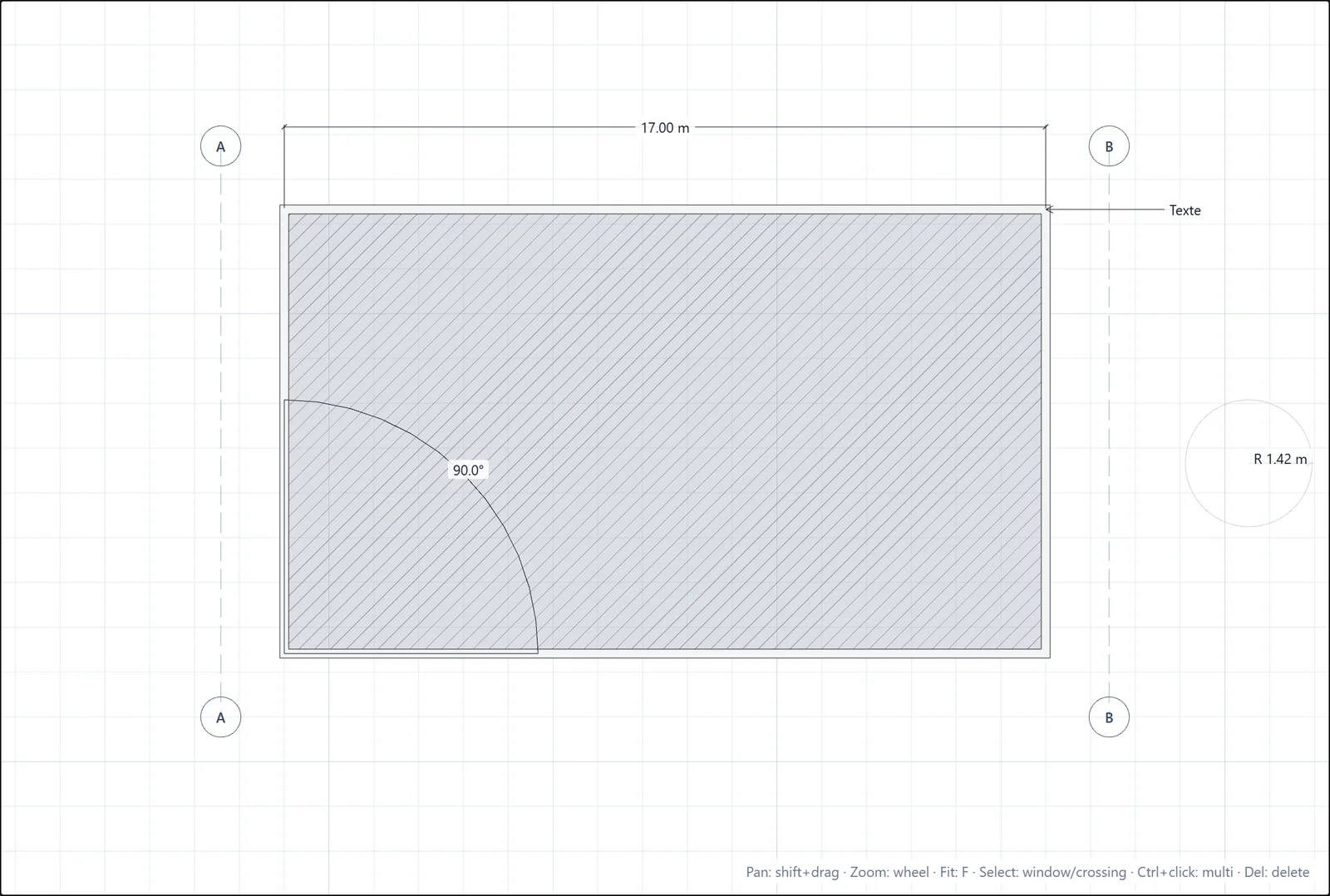

يحصل كل محور على حرفه تلقائيًا (المحور A، المحور B...) ويعرضه في فقاعة عند الطرفَين.
