الأبعاد

توجد جميع أدوات الأبعاد في تبويب شرح توضيحي (كما تُعكس الأدوات الأكثر استخدامًا في الرئيسية > تعليقات توضيحية).

الأبعاد الخطية

1. انقر على بُعد (الاختصار H)، أو اكتب dim.
2. انقر على النقطة الأولى، ثم على الثانية. يمنحك التجاذب إلى END وMID أبعاد جدران دقيقة.

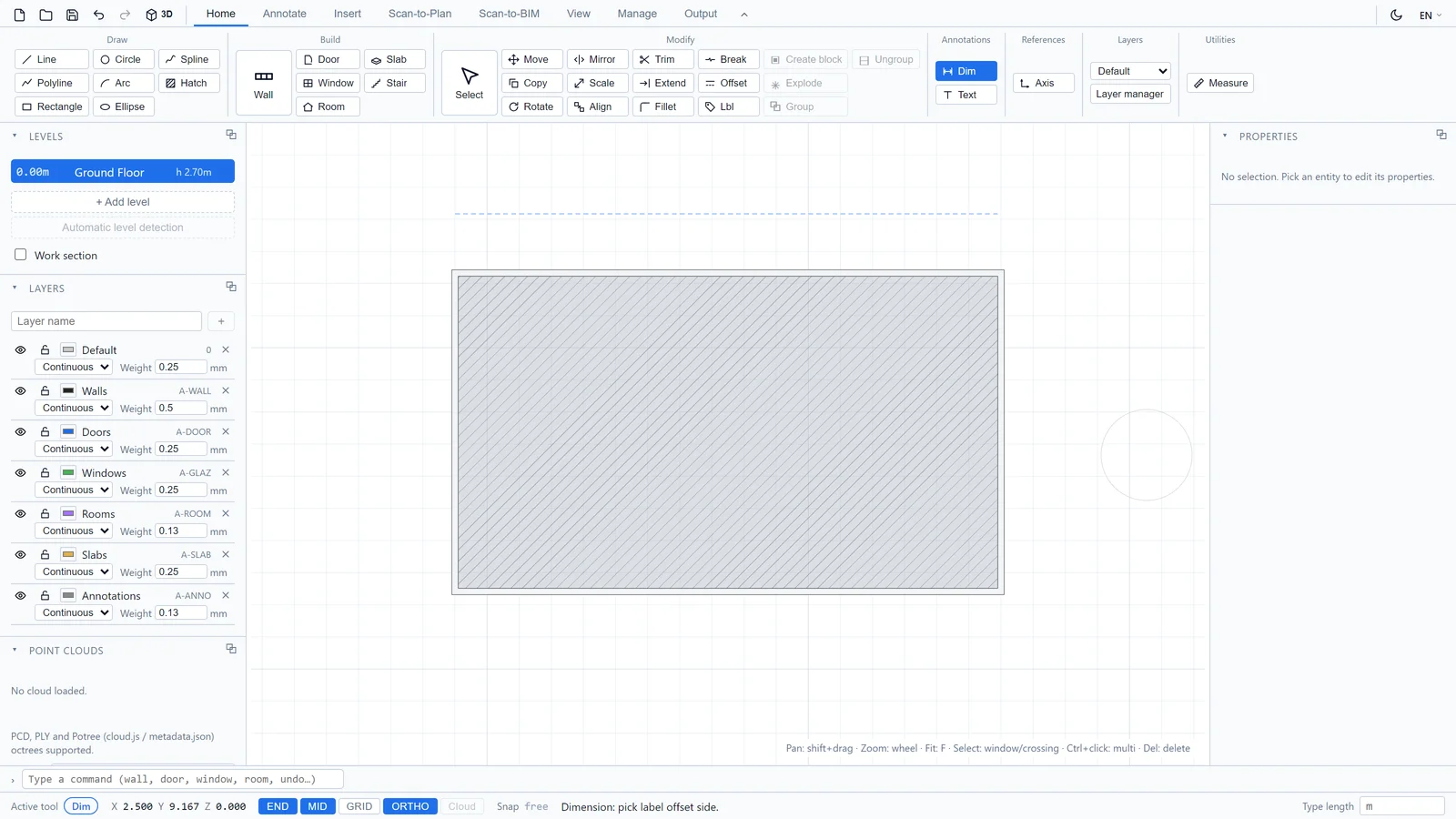

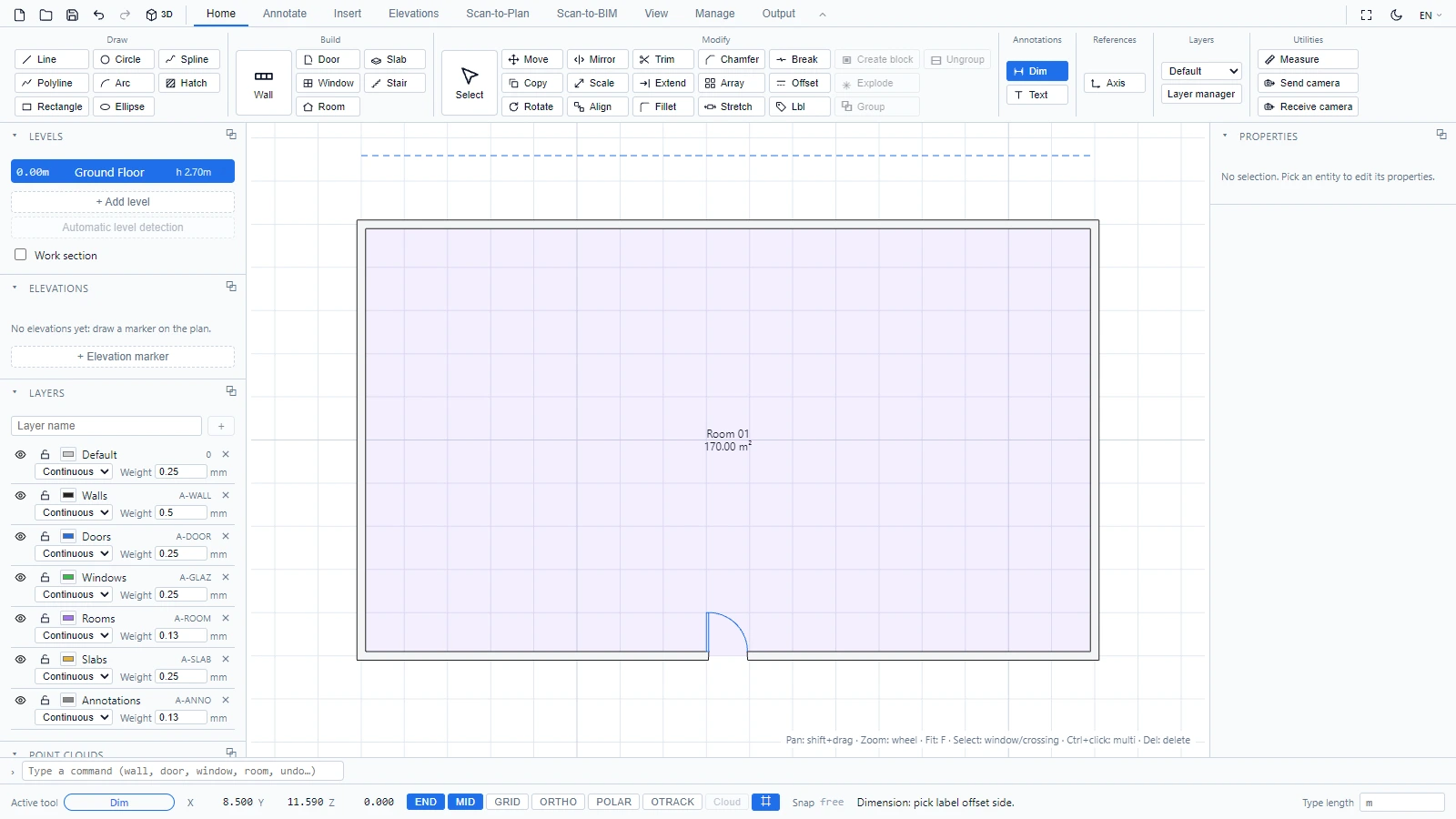

3. حرّك المؤشّر لاختيار جهة خط البُعد، وانقر لوضعه.

تتسلسل الأداة: بعد كل بُعد، تنتظر النقطة الأولى للبُعد التالي. ويوقفها Escape.

• يضع تسلسلي البُعد التالي بدءًا من حيث انتهى السابق، للحصول على سلسلة أبعاد محاذية.
• يكدّس خط الأساس الأبعاد التي تشترك في النقطة الأولى نفسها.

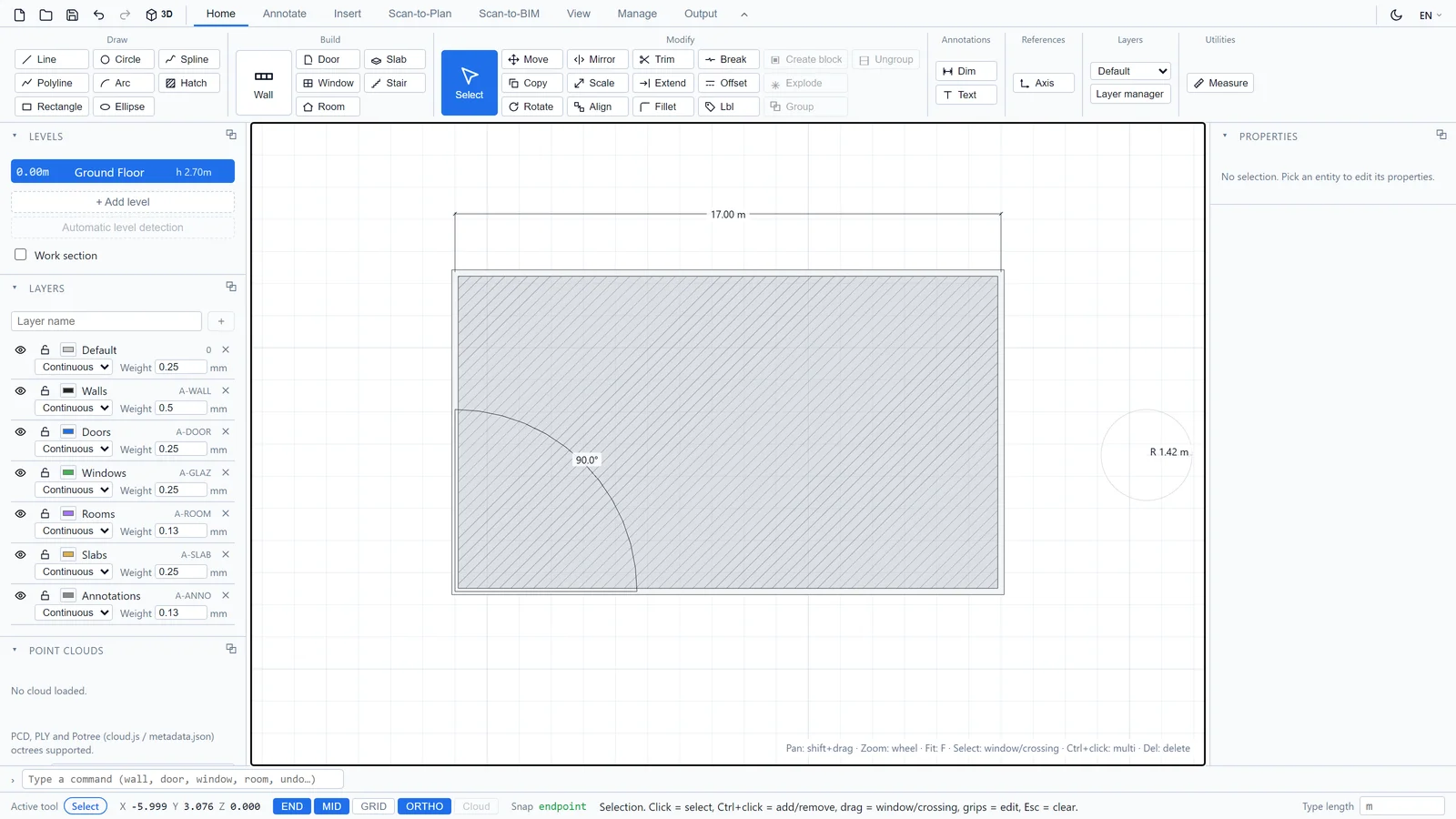

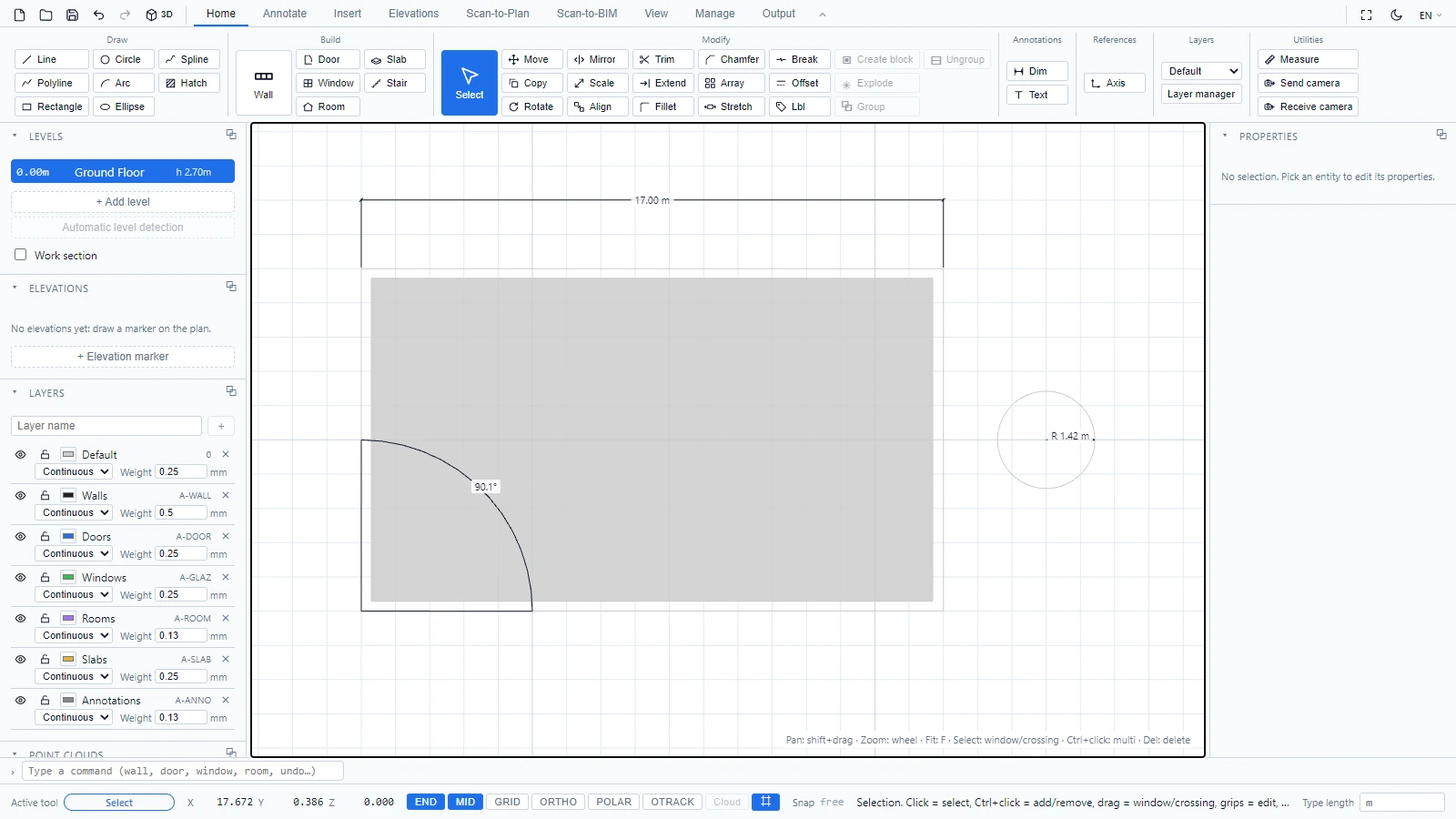

نصف القطر والقطر والزاوية

• نصف قطر والقطر: نقرة واحدة على دائرة.
• زاوية: انقر على رأس الزاوية، ثم على نقطة على كل ضلع.

الأبعاد عناصر حقيقية: حدّد بُعدًا لنقله أو حذفه، مثل أي شيء آخر. وهي توجد على طبقة التعليقات التوضيحية (A-ANNO)، بحيث يمكنك تشغيل مجموعة التعليقات التوضيحية بأكملها وإطفاؤها بنقرة واحدة (راجع الطبقات).
