التشذيب والتمديد والإزاحة ووصل الأركان والكسر

تقوم هذه الأدوات الخمس في الرئيسية > تعديل بعمل الوصلات. وهي تعمل على الجدران والخطوط، ويروي شريط الحالة كل خطوة.

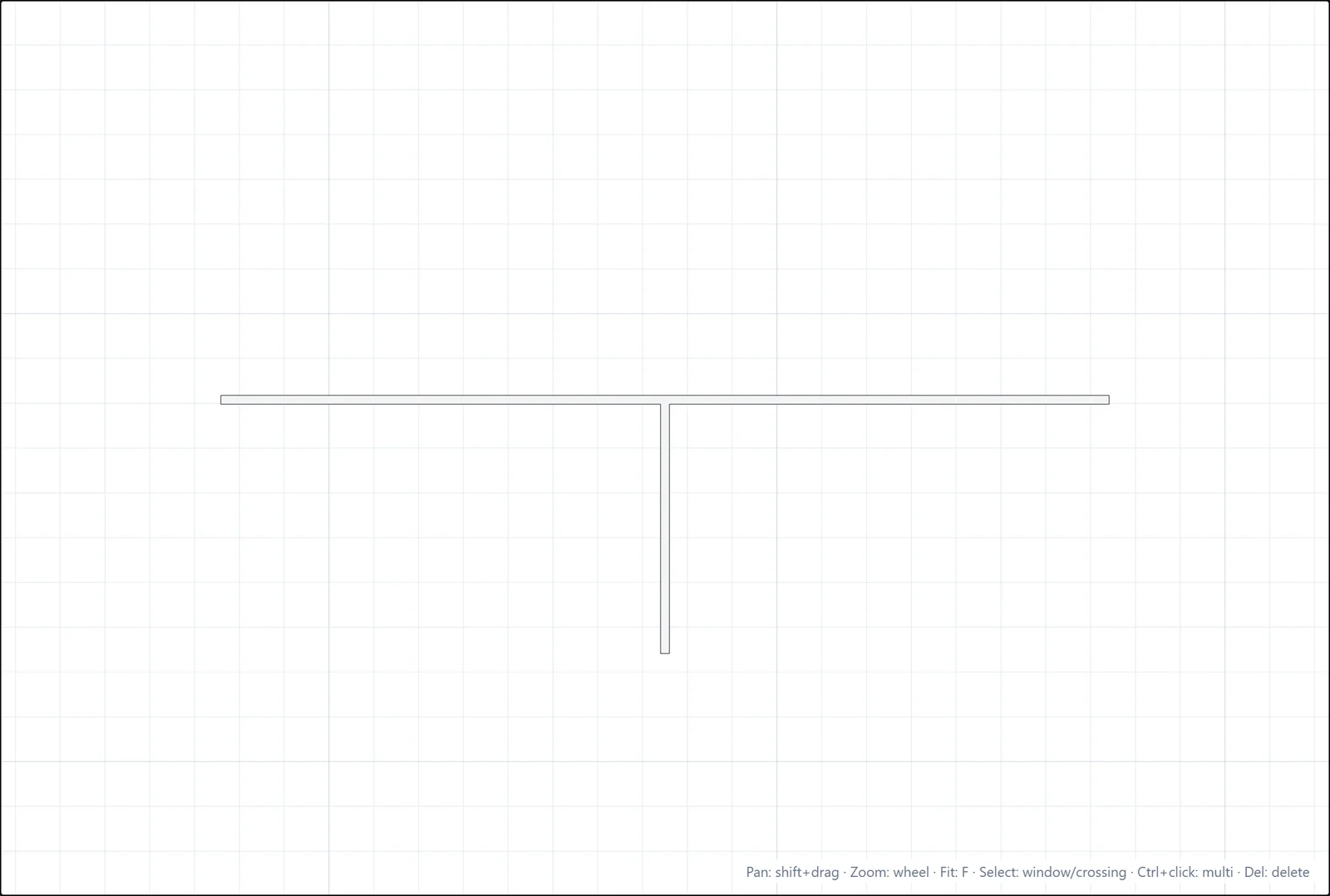

التشذيب

اقطع الجزء من الجدار الذي يبرز خارج جدار آخر.

1. انقر على تشذيب (الاختصار X).
2. انقر على الجدار القاطع.
3. انقر على جهة الجدار المتقاطع التي تريد إزالتها.

التمديد

عكس التشذيب: انقر على جدار أو خط بالقرب من الطرف المراد تمديده، فيمتدّ إلى الحدّ التالي أمامه. وإذا لم يكن هناك شيء أمام ذلك الطرف، يخبرك شريط الحالة بذلك.

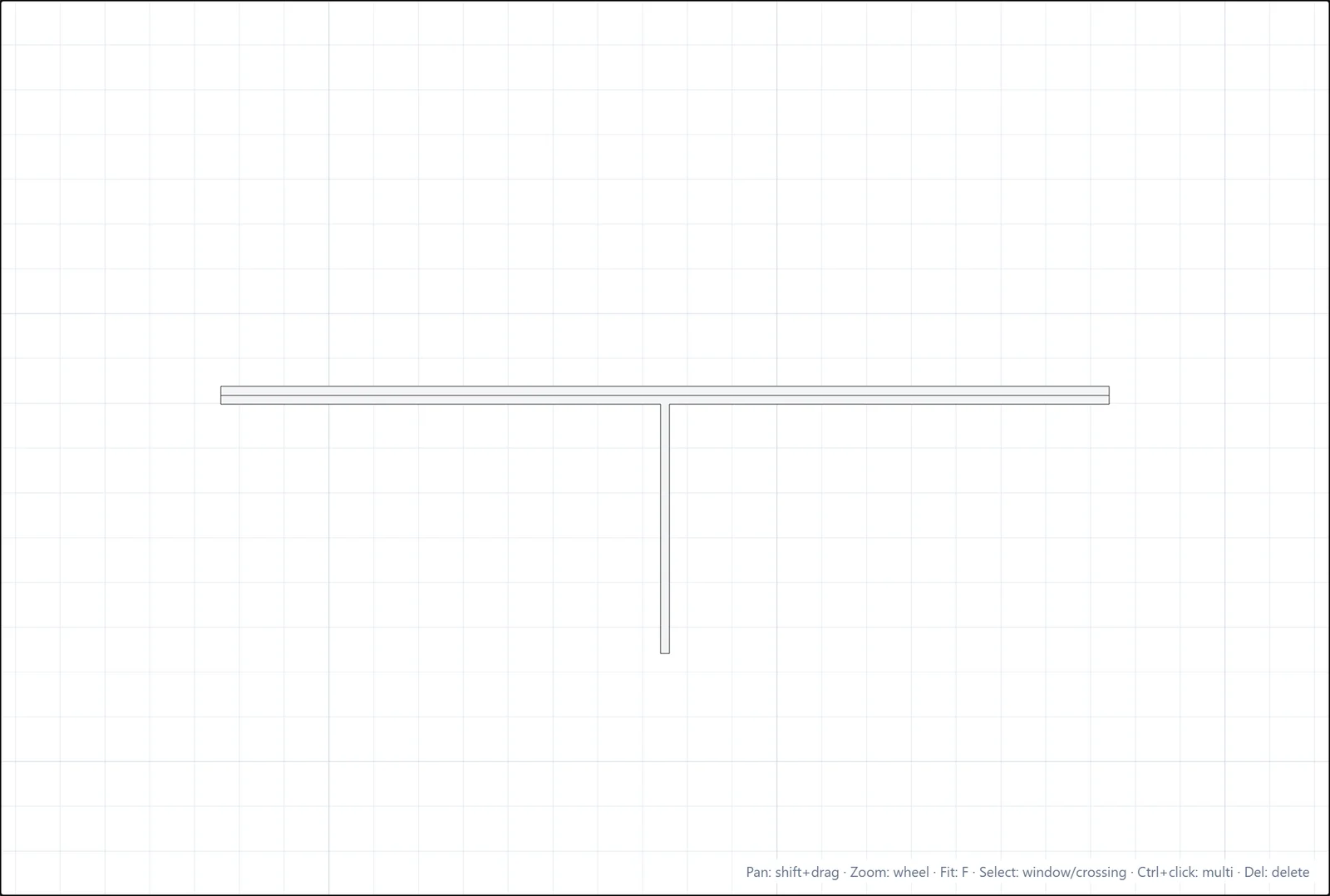

الإزاحة

أنشئ نسخة موازية على مسافة ثابتة، وهي أسرع طريقة لبناء الممرّات والقواطع المزدوجة.

1. انقر على إزاحة (الاختصار O).
2. اكتب مسافة واضغط Enter، أو أبقِ المسافة الحالية.
3. انقر على الجدار، ثم انقر على الجهة التي يجب أن تحطّ فيها النسخة.

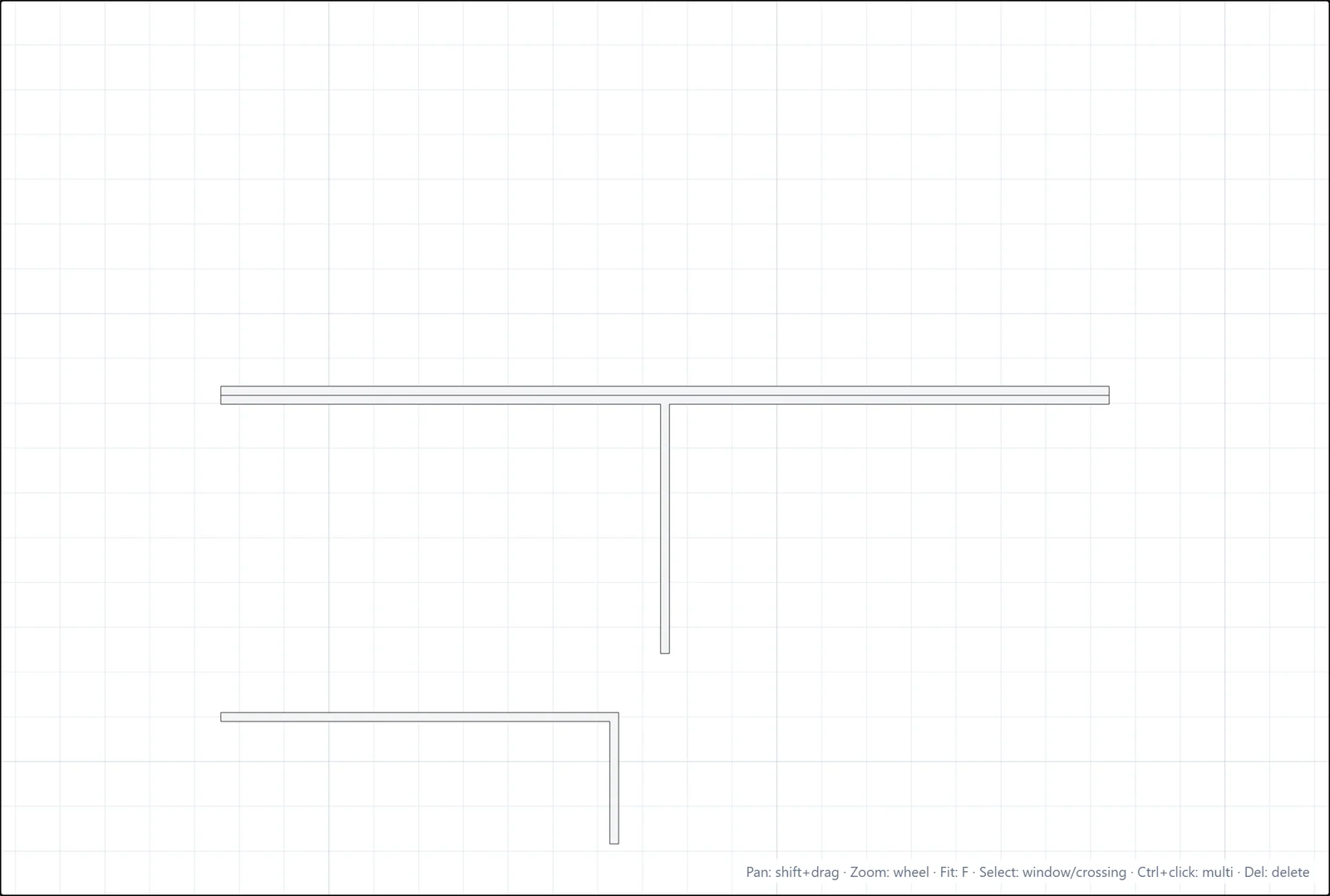

وصل الأركان

اربط جدارَين (أو خطَّين) في ركن نظيف، حتى لو لم يتلامسا بعد.

1. انقر على وصل الأركان.
2. انقر على الكائن الأول، على الجهة التي تريد الاحتفاظ بها.
3. انقر على الكائن الثاني من النوع نفسه، على الجهة المراد الاحتفاظ بها.

يُمدَّد الاثنان أو يُقصَّران للالتقاء، ويؤكّد شريط الحالة "تم وصل الأركان." يجب أن يكون الكائنان من النوع نفسه وفي المستوى نفسه؛ ولا يمكن للكائنات المتوازية أن تشكّل ركنًا.

الكسر

اقسم خطًا إلى قسمَين: انقر على كسر، ثم انقر على الخط عند نقطة الكسر. يصبح كل نصف عنصرًا مستقلًا بذاته.
