الأشكال الهندسية للرسم التخطيطي

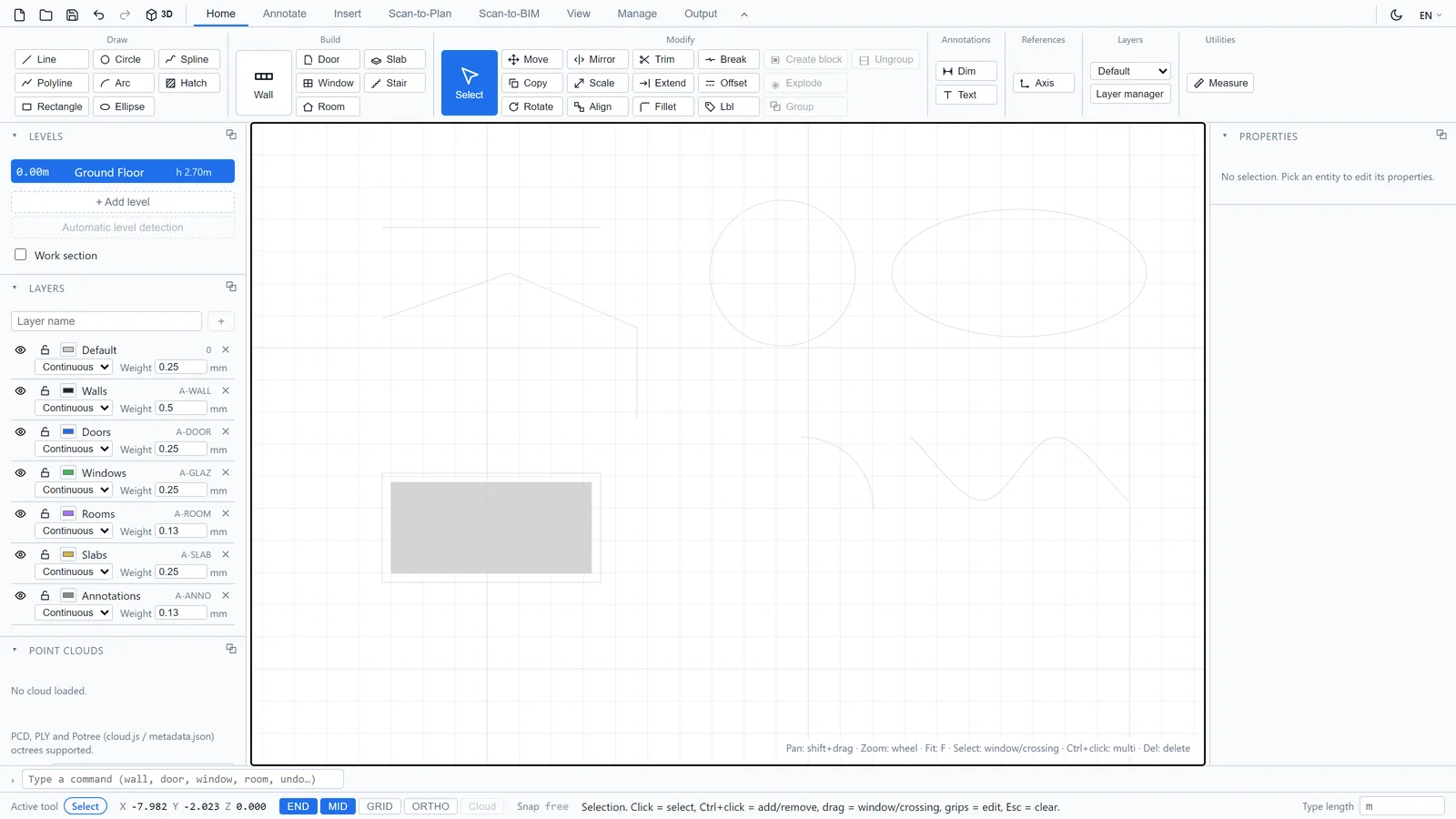

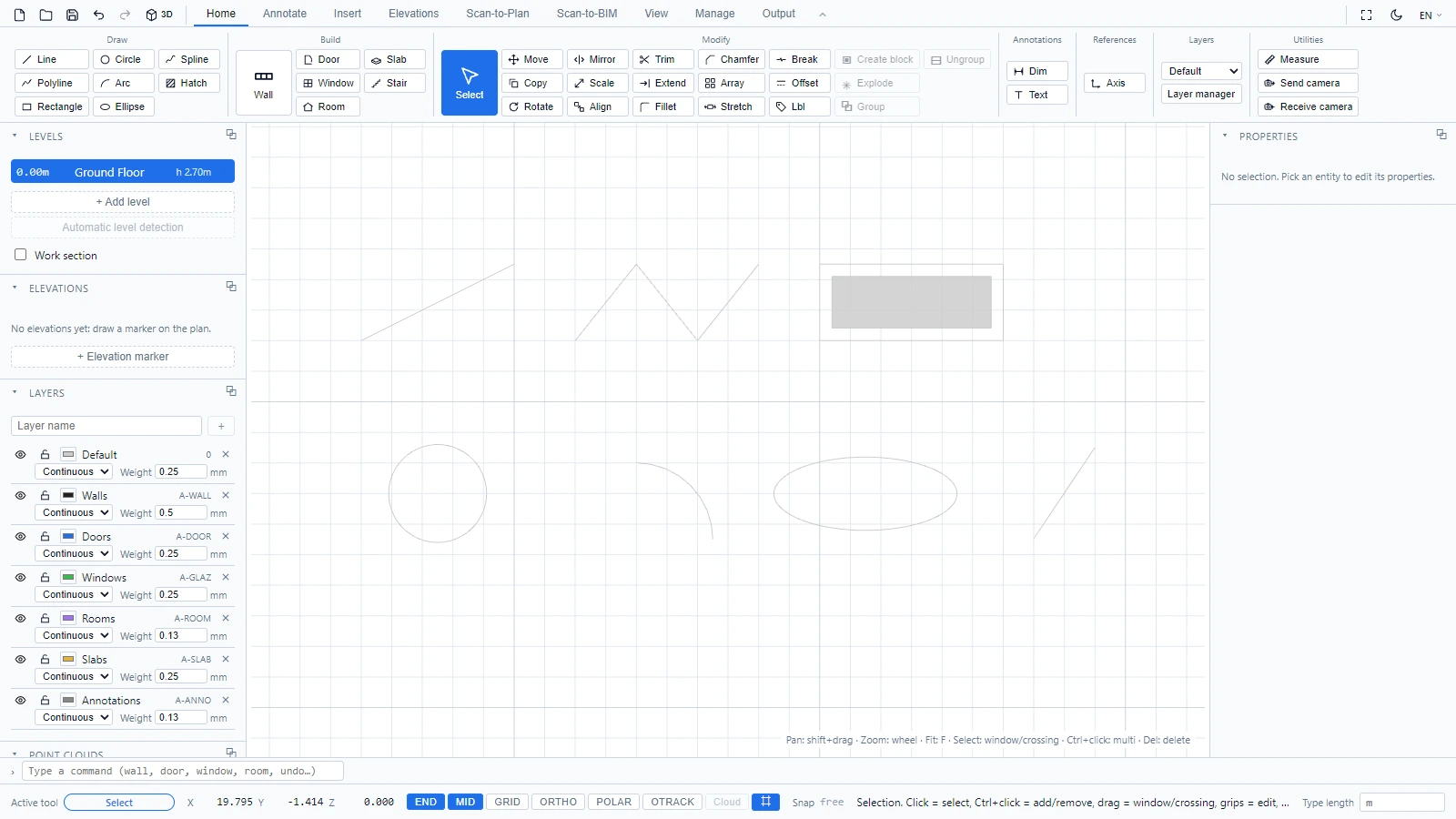

إلى جانب كائنات البناء، يضمّ ATIS.cad كائنات الرسم 2D الكلاسيكية. توجد في الرئيسية > رسم، ويمكن أيضًا تشغيل كل واحدة منها من سطر الأوامر، بما في ذلك عبر الرموز المختصرة لـ AutoCAD.
| الأداة | الأمر | كيف تعمل |
|---|---|---|
| خط | line أو L | انقر على البداية، ثم على نقطة النهاية، أو اكتب طولًا + Enter |
| خط متعدد | polyline أو PL | انقر على الرؤوس، ثم انقر بالزر الأيمن أو اضغط Esc للإنهاء |
| مستطيل | rec | انقر على زاويتَين متقابلتَين |
| دائرة | circle | انقر على المركز، ثم على نقطة نصف القطر، أو اكتب نصف القطر + Enter |
| قوس | arc أو A | انقر على المركز، ثم على نقطة البداية (تحدّد نصف القطر)، ثم على نقطة النهاية، عكس عقارب الساعة |
| قطع ناقص | el | انقر على المركز، ثم على نهاية المحور الأكبر، ثم على نقطة للمحور الأصغر |
| Spline | spl | انقر على نقاط التحكّم، ثم انقر بالزر الأيمن أو اضغط Esc للإنهاء |
| تهشير | hatch أو H | انقر على رؤوس المخطط، ثم انقر بالزر الأيمن أو اضغط Esc لإغلاق المساحة المعبّأة |

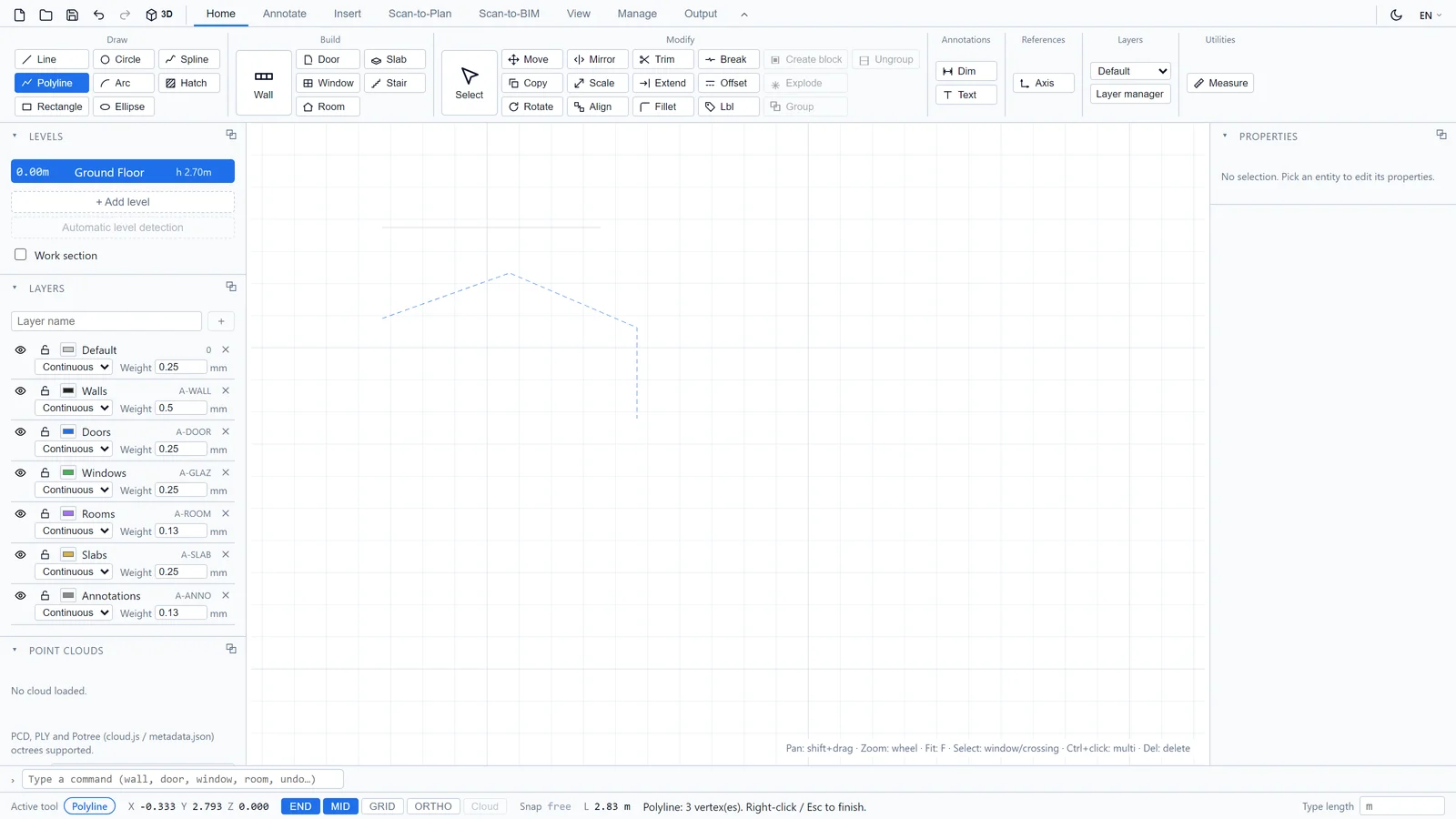

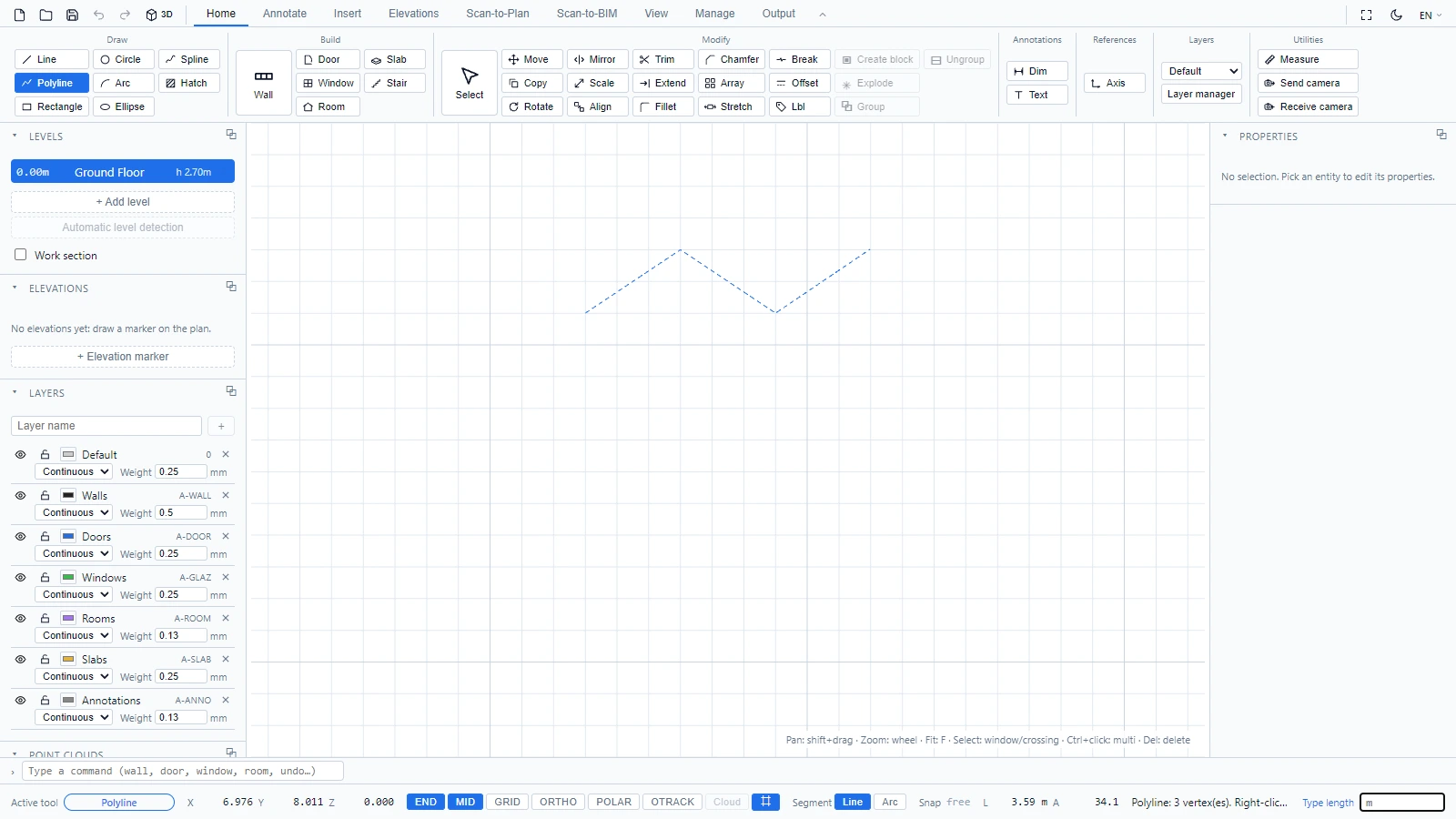

يرشدك شريط الحالة في كل خطوة. وبالنسبة إلى الأدوات متعدّدة النقاط، يعدّ رؤوسك أثناء تقدّمك:
بعض العادات المُجدية:
- أبقِ تجاذب END وMID مفعّلًا لربط أشكالك التخطيطية بالمخطّط بدقّة.
- يقفل ORTHO الخطوط على الوضع الأفقي والعمودي.
- تحطّ هذه الكائنات على الطبقة الحالية (راجع المحدّد في الرئيسية > طبقات)، لذا ضَع خطوط الإنشاء على طبقة خاصة بها وأطفئها عند الانتهاء.
